Toyota Tundra. Manual - part 1957

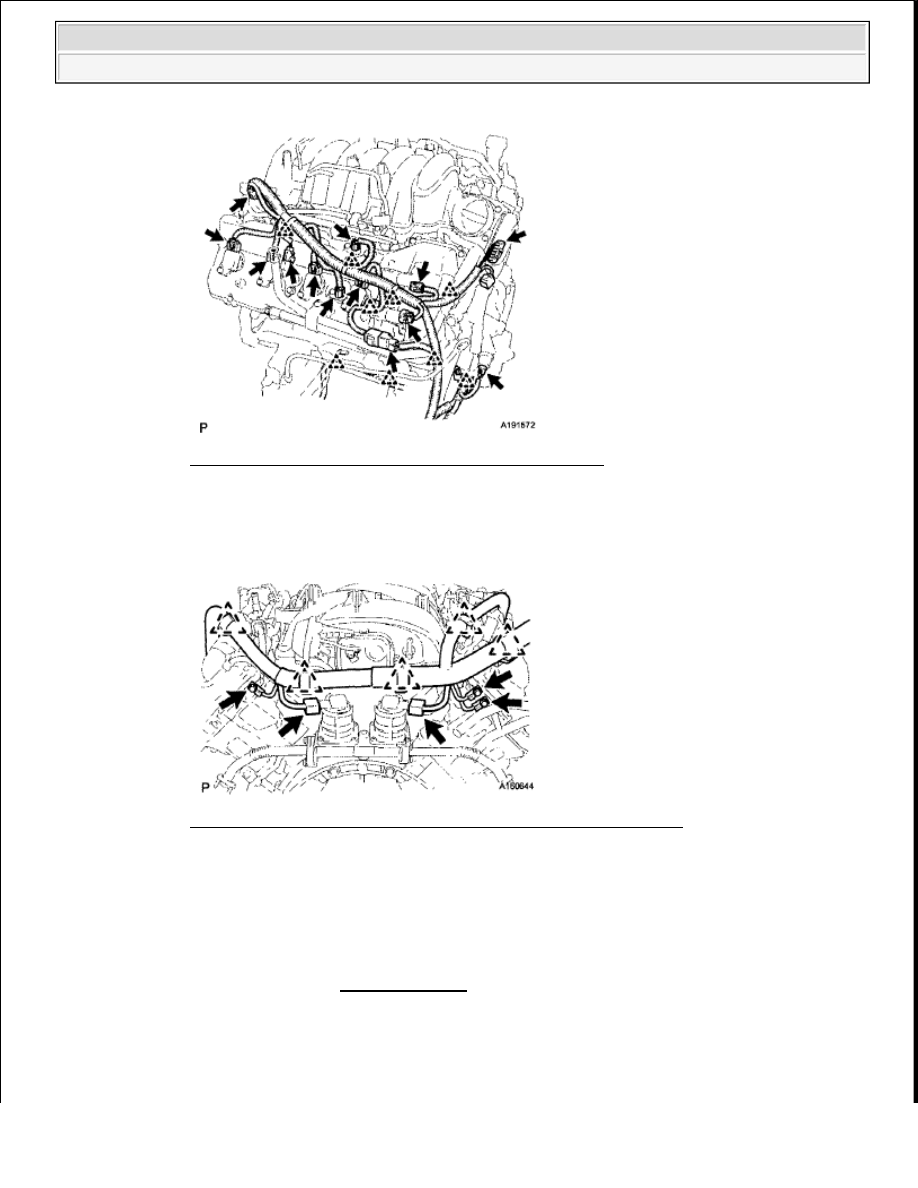

Fig. 228: Locating Engine Wire Connectors - RH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Engine Rear Side:

1

Disconnect the 2 air switching valve connectors

Fig. 229: Locating Air Switching Valve Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Disconnect the 5 clamps

3

Remove the 3 bolts and disconnect the 3 wires

d

Remove the engine wire

2

REMOVE FUEL TUBE SUB-ASSEMBLY

a

Remove the fuel tube (See FUEL SYSTEM )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

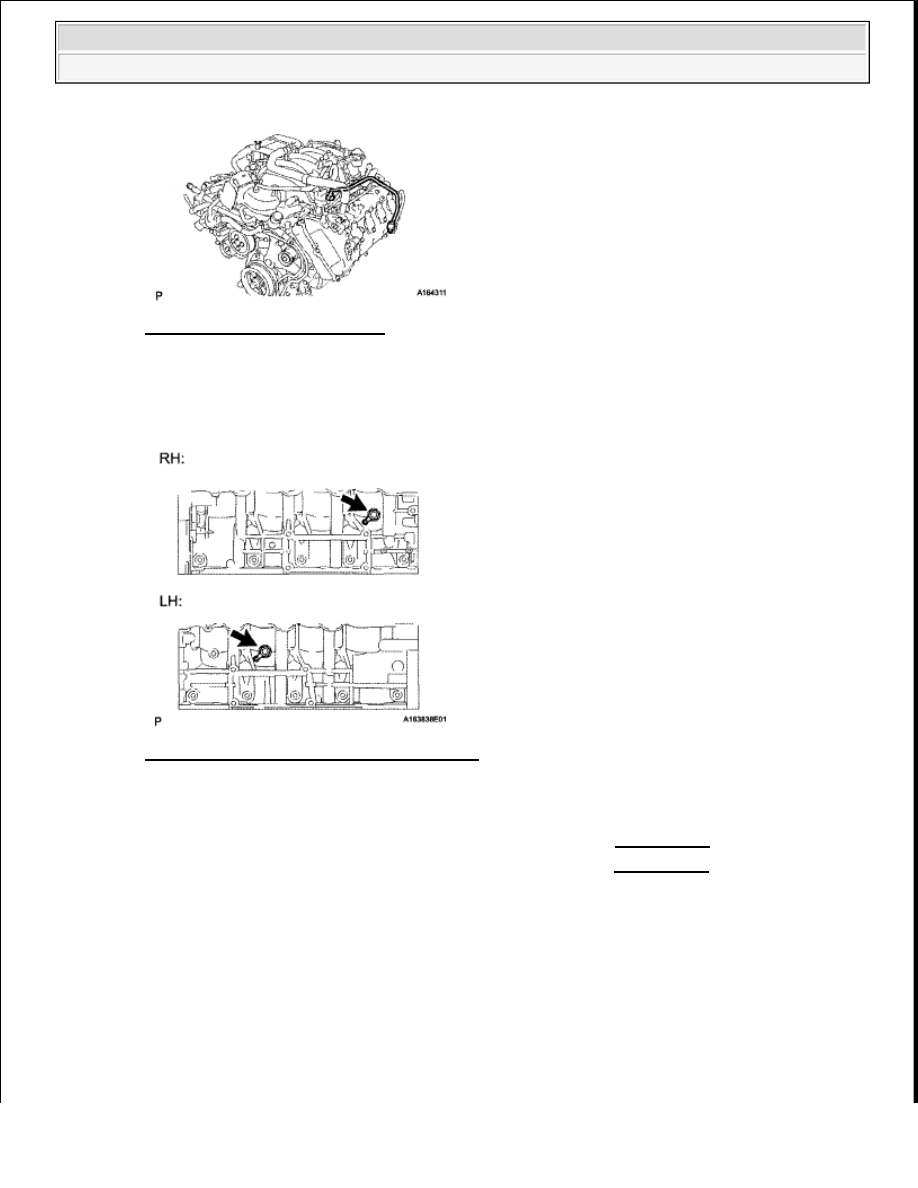

Fig. 230: Identifying Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY

a

Remove the 2 water drain cock plugs from the water drain cocks

Fig. 231: Locating Water Drain Cock Plugs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 water drain cocks from the cylinder block

4

REMOVE FRONT ENGINE MOUNTING INSULATOR RH (See REMOVAL )

5

REMOVE FRONT ENGINE MOUNTING INSULATOR LH (See REMOVAL )

6

REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET RH

a

Remove the 4 bolts and mounting bracket



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

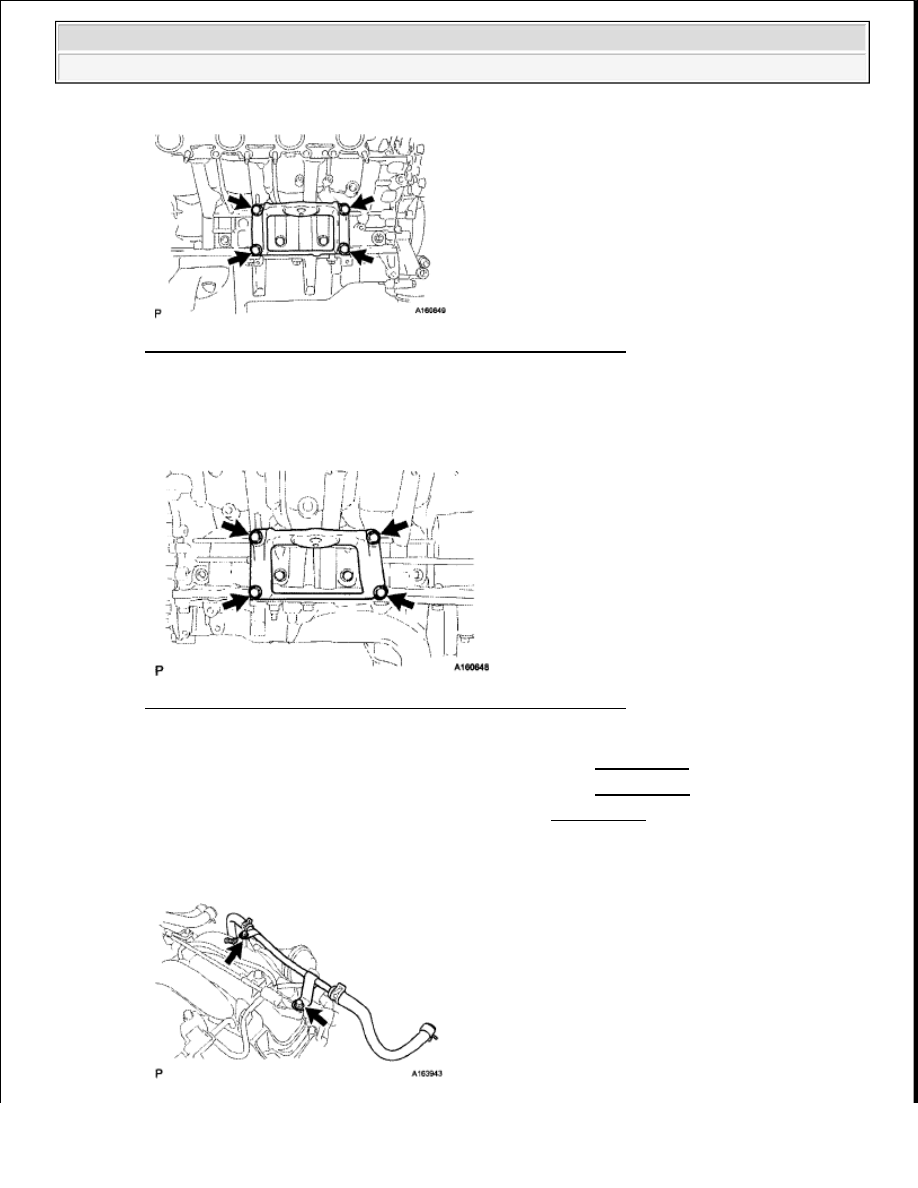

Fig. 232: Locating Front No. 1 Engine Mounting Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET LH

a

Remove the 4 bolts and mounting bracket

Fig. 233: Locating Front No. 1 Engine Mounting Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY LH (See REMOVAL )

9

REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY RH (See REMOVAL )

10

DISCONNECT VENTILATION HOSE ASSEMBLY (See REMOVAL )

11

REMOVE NO. 1 TUBE

a

Remove the 2 bolts and No  1 tube



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

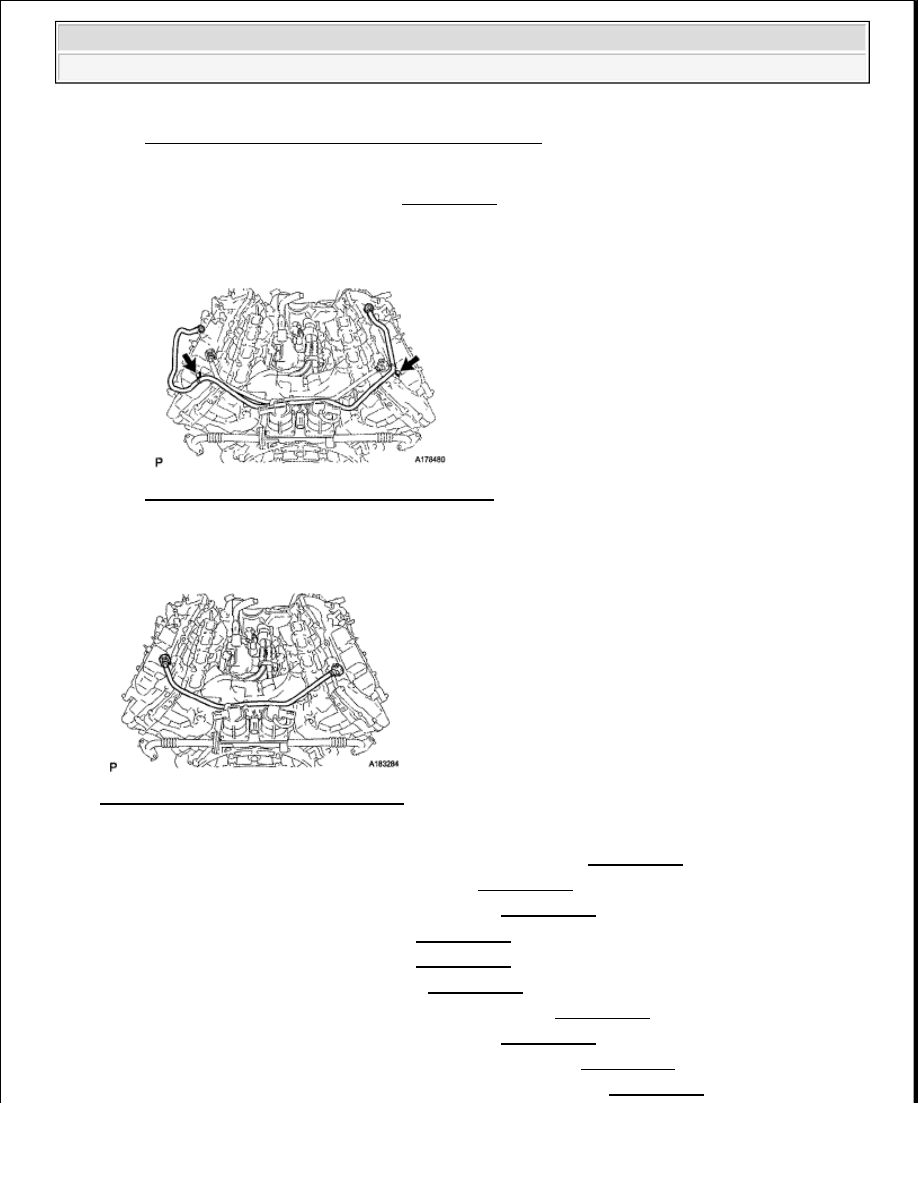

Fig. 234: Locating No. 1 Tube With Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

REMOVE INTAKE MANIFOLD (See REMOVAL )

13

REMOVE NO. 2 FUEL TUBE SUB-ASSEMBLY

a

Remove the 2 bolts and No  2 fuel tube

Fig. 235: Locating No. 2 Fuel Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

REMOVE FUEL HOSE

Fig. 236: Locating Fuel Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

REMOVE NO. 2 WATER BY-PASS PIPE (w/ Oil Cooler) (See REMOVAL )

16

REMOVE NO. 1 WATER BY-PASS HOSE (See REMOVAL )

17

REMOVE FRONT WATER BY-PASS JOINT (See REMOVAL )

18

REMOVE NO. 2 ENGINE COVER (See REMOVAL )

19

REMOVE NO. 1 ENGINE COVER (See REMOVAL )

20

REMOVE WATER PUMP PULLEY (See REMOVAL )

21

REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY (See REMOVAL )

22

REMOVE FAN BRACKET SUB-ASSEMBLY (See REMOVAL )

23

REMOVE V-RIBBED BELT TENSIONER ASSEMBLY (See REMOVAL )

24

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
