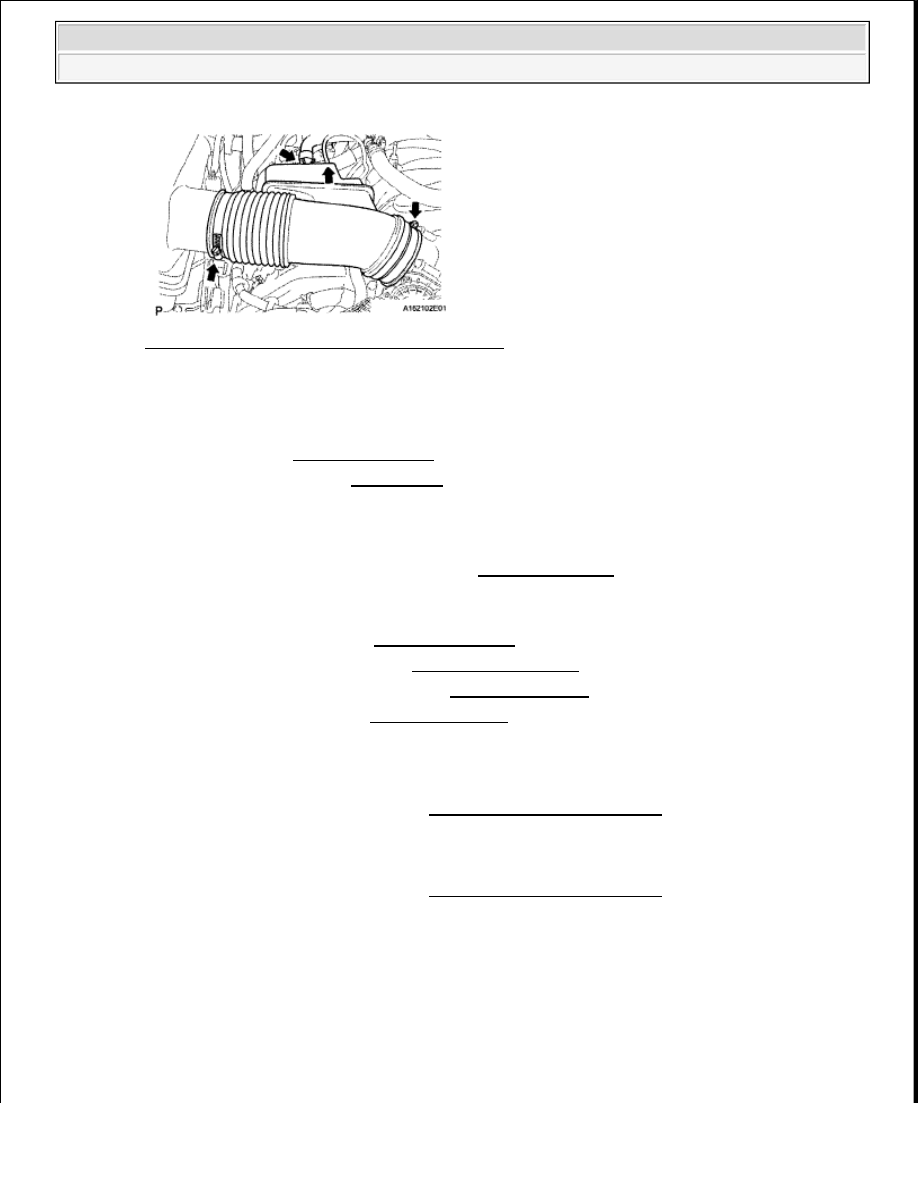

Fig. 212: Identifying Air Cleaner Hose Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the vacuum hose

c

Connect the ventilation hose

33

ADD ENGINE OIL (See REPLACEMENT )

34

ADD ENGINE COOLANT (See COOLANT )

35

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

36

INSPECT FOR OIL LEAK

a

Inspect for engine oil leak (See REPLACEMENT )

37

INSPECT FOR COOLANT LEAK (See COOLING SYSTEM )

38

INSPECT FOR EXHAUST GAS LEAK (See INSTALLATION )

39

INSPECT FOR FUEL LEAK (See INSTALLATION )

40

INSPECT SHIFT LEVER POSITION

a

for Column Shift:

Refer to the following procedures (See ON-VEHICLE INSPECTION )

b

for Floor Shift:

Refer to the following procedures (See ON-VEHICLE INSPECTION )

41

INSTALL V-BANK COVER SUB-ASSEMBLY

a

Attach the 2 V-bank cover hooks to the bracket  Then align the 2 V-bank cover grommets with the
2 pins, and press down on the V-bank cover to attach the pins

NOTE:

When disconnecting the cable some systems need to be initialized after
the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































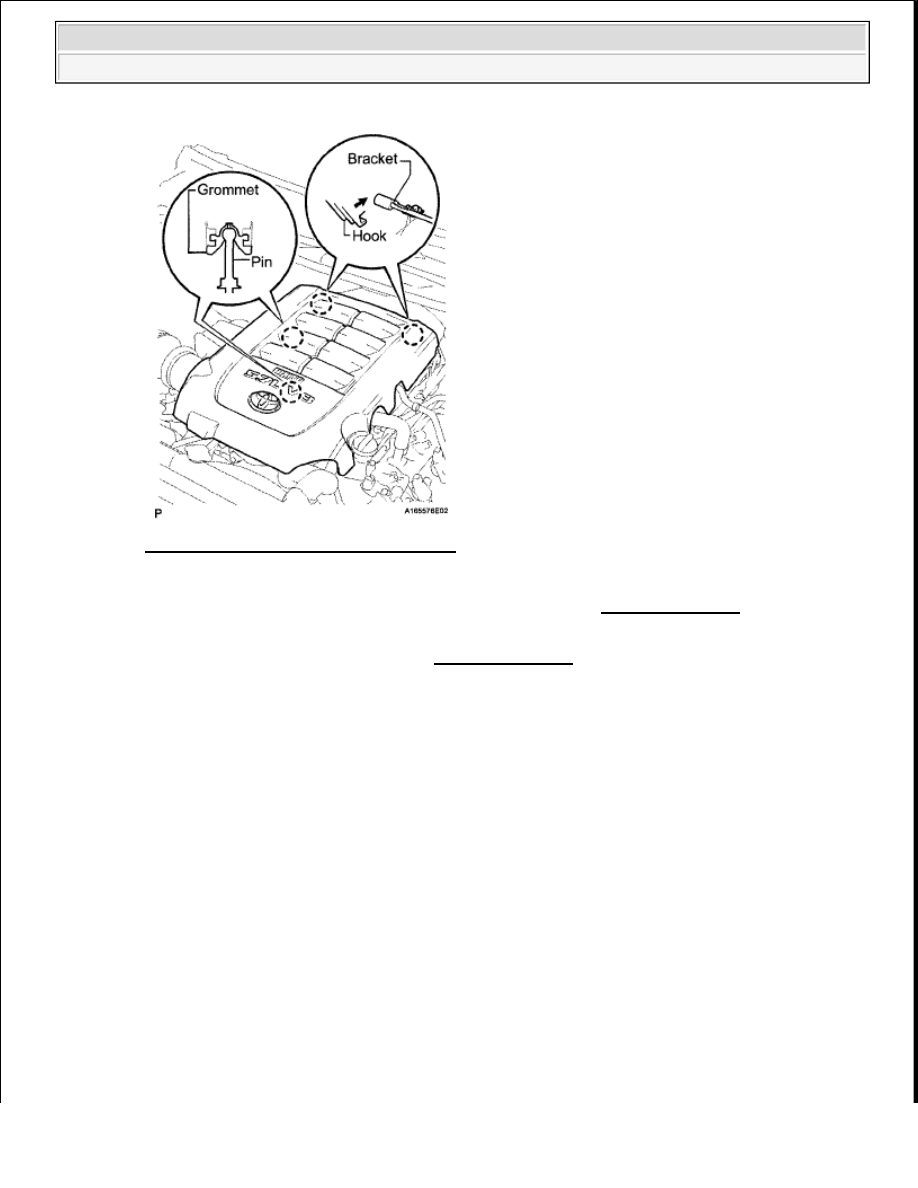

Fig. 213: Identifying V-Bank Cover Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

42

INSTALL COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

43

INSTALL WINDSHIELD WIPER MOTOR ASSEMBLY

a

Install the windshield wiper motor (See INSTALLATION )

44

INSTALL HOOD SUB-ASSEMBLY

a

Install the hood with the 4 bolts

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

b

Attach the lower part of the 2 hood supports to the hood support bolt ball joints

c

Attach the hood support clips

NOTE:

Install the hood support while supporting the hood by hand.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































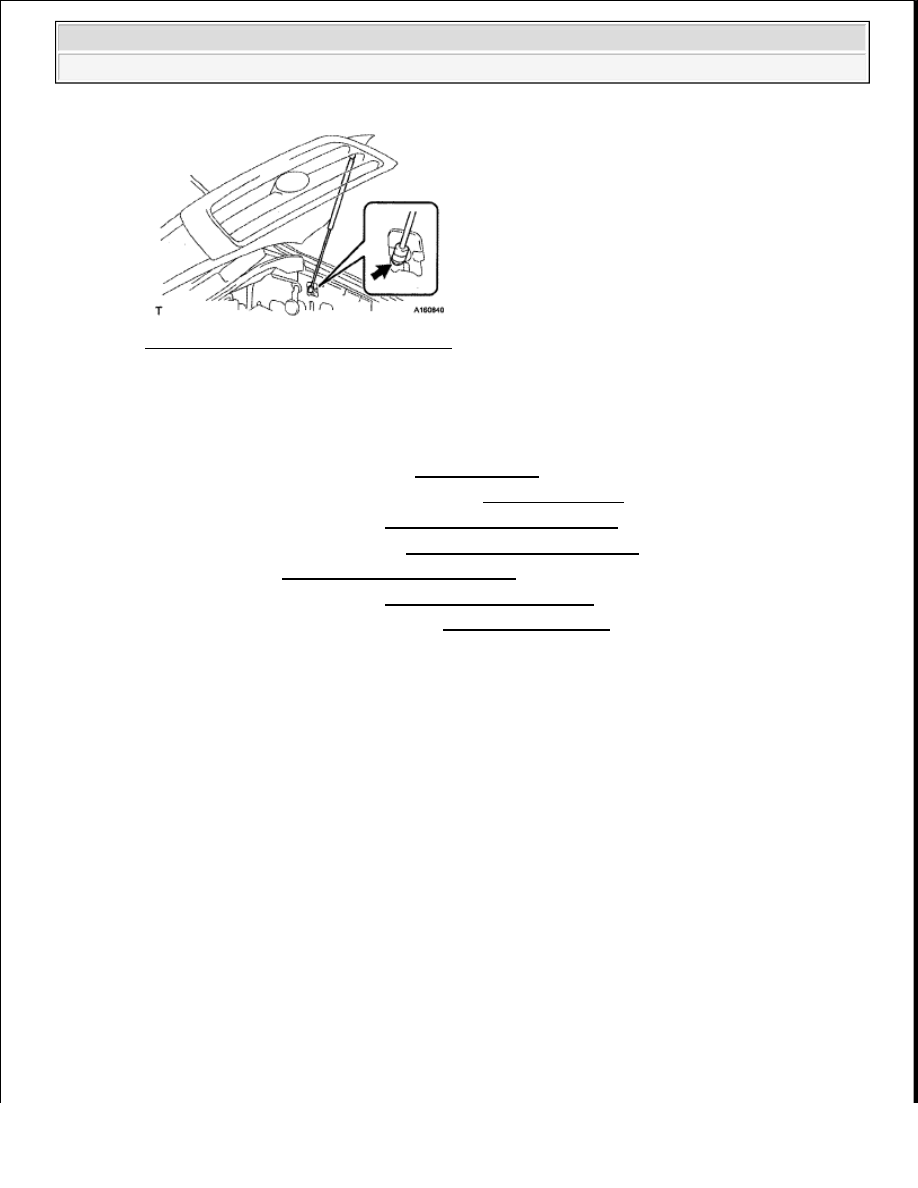

Fig. 214: Attaching Hood Support Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

45

ADJUST HOOD SUB-ASSEMBLY (See ADJUSTMENT )

46

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

47

INSPECT IGNITION TIMING (See ON-VEHICLE INSPECTION )

48

INSPECT ENGINE IDLE SPEED (See ON-VEHICLE INSPECTION )

49

INSPECT CO/HC (See ON-VEHICLE INSPECTION )

50

CHECK ENGINE OIL LEVEL (See LUBRICATION SYSTEM )

51

CHECK ENGINE COOLANT LEVEL (See COOLING SYSTEM )

ENGINE UNIT

COMPONENTS

NOTE:

Check that the hood support is engaged in the ball joint and that it
cannot be pulled out.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

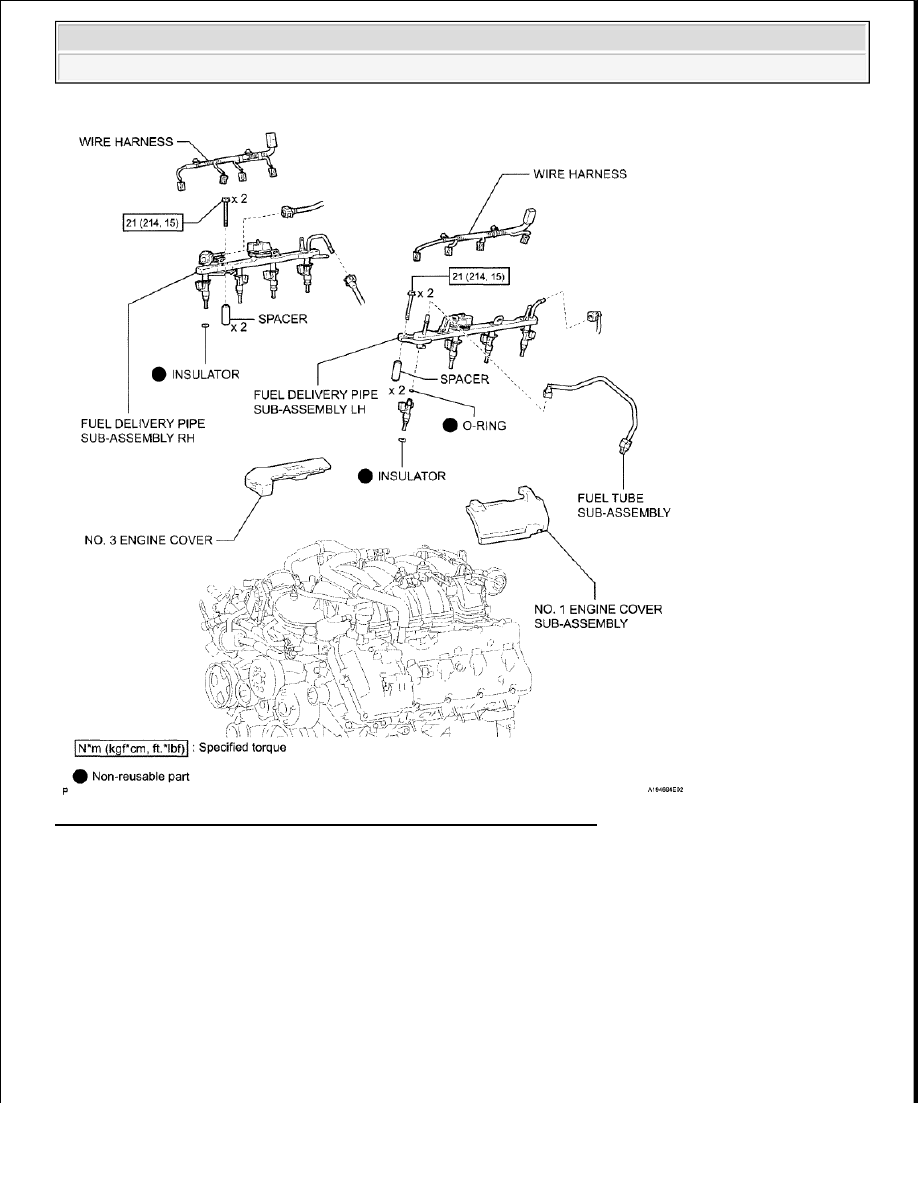

Fig. 215: Identifying Engine Unit With Torque Specifications (1 Of 12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
