Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

c

Connect the 4 air injection control driver connectors

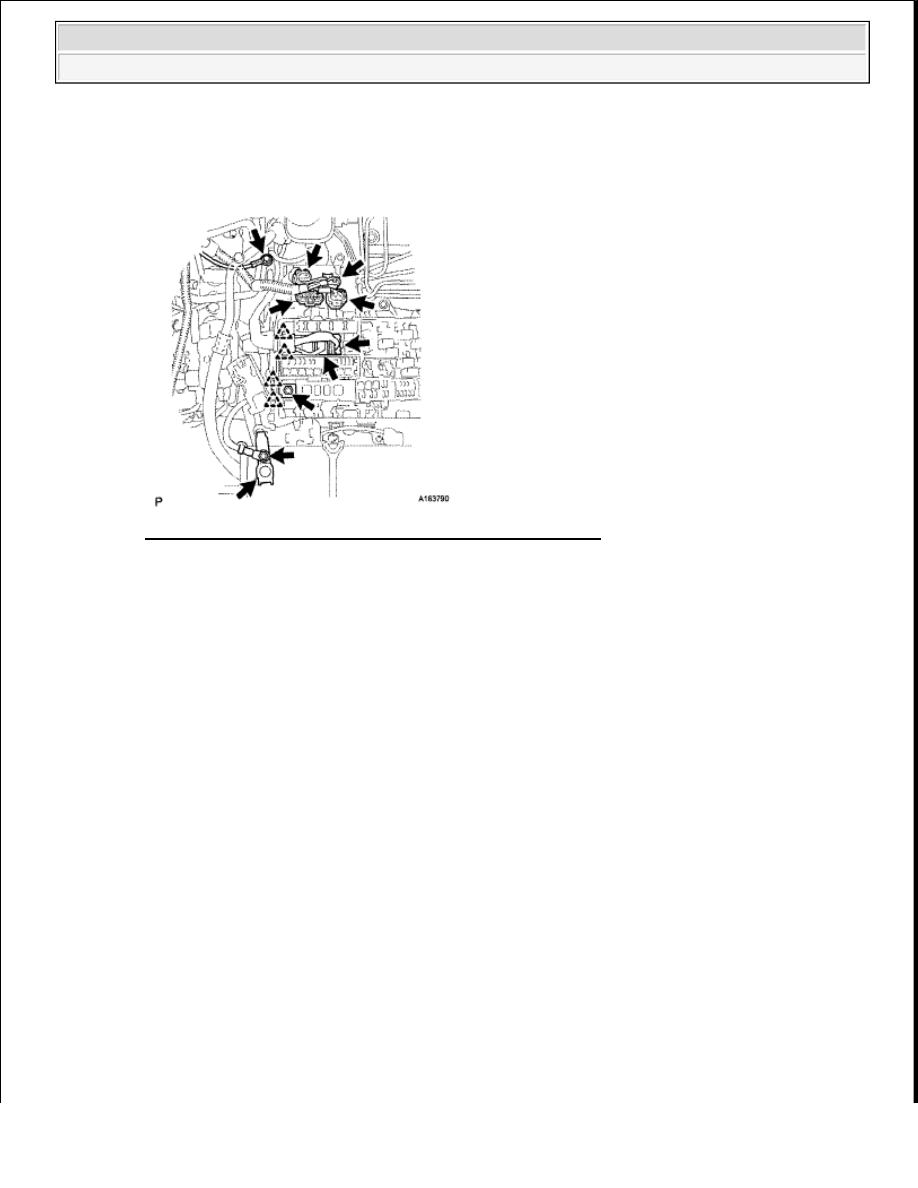

Fig. 204: Locating Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Install the ground wire with the bolt

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

e

Connect the cable to the positive (+) battery terminal

f

Install the wire to the positive (+) battery cable with the nut

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

g

Connect the 2 air injection system hoses

h

Install the ground wire with the bolt

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

i

Connect the 2 air pump connectors and install the connector bracket with the nut

Torque: 6.0 N*m (61 kgf*cm, 53 in.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































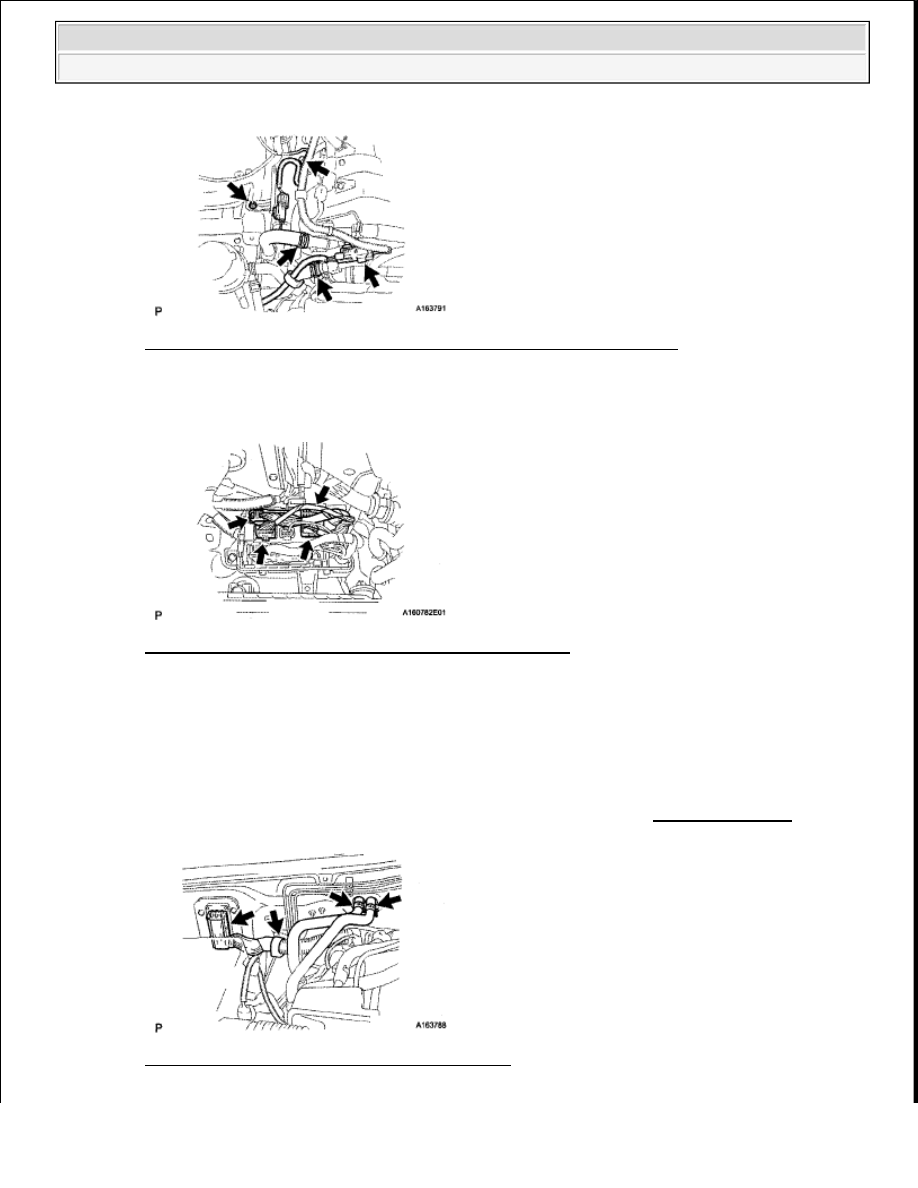

Fig. 205: Locating Air Pump Connectors And Injection System Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j

Connect the 4 connectors to the connector holder block

Fig. 206: Locating Connector Holder Block Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

k

Connect the heater hoses

l

Connect the ECM connector and clamp

HINT:

Refer to the following procedures to connect the ECM connector (See INSTALLATION )

Fig. 207: Locating ECM Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































m

Connect the union to check valve hose

n

Connect the purge line hose

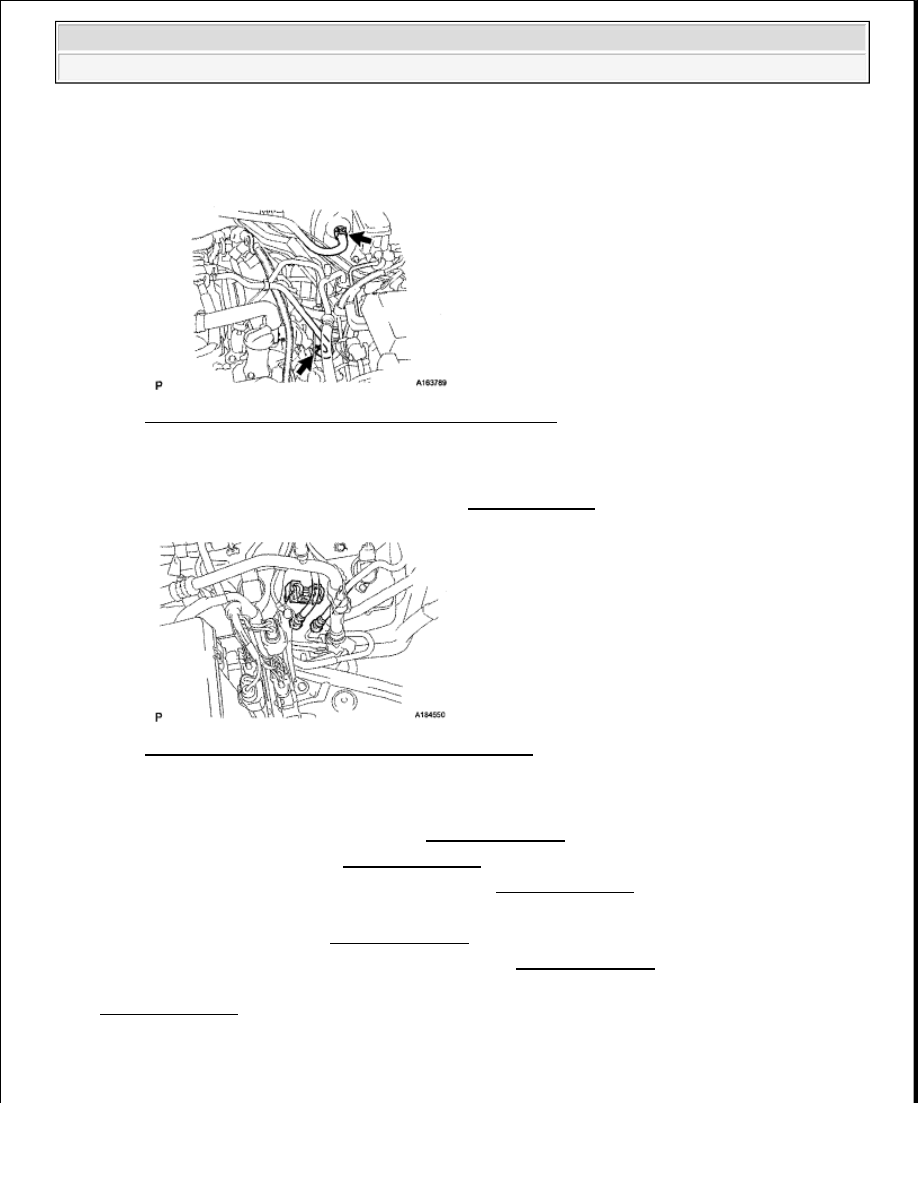

Fig. 208: Locating Check Valve And Purge Line Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

CONNECT FUEL MAIN AND RETURN HOSE

a

Connect the fuel main and return hoses (See FUEL SYSTEM )

Fig. 209: Identifying Fuel Main And Return Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the fuel pipe clamp

23

INSTALL RADIATOR ASSEMBLY (See INSTALLATION )

24

INSTALL FAN SHROUD (See INSTALLATION )

25

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

26

INSTALL OIL COOLER ASSEMBLY (w/ Trailer Towing System)

a

Install the oil cooler (See INSTALLATION )

27

INSTALL RADIATOR SIDE DEFLECTOR LH (See INSTALLATION )

28

INSTALL RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System) (See
INSTALLATION )

29

INSTALL OUTLET RADIATOR HOSE

30

INSTALL INLET RADIATOR HOSE

31

INSTALL AIR CLEANER ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Install the air cleaner case with the 2 bolts

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

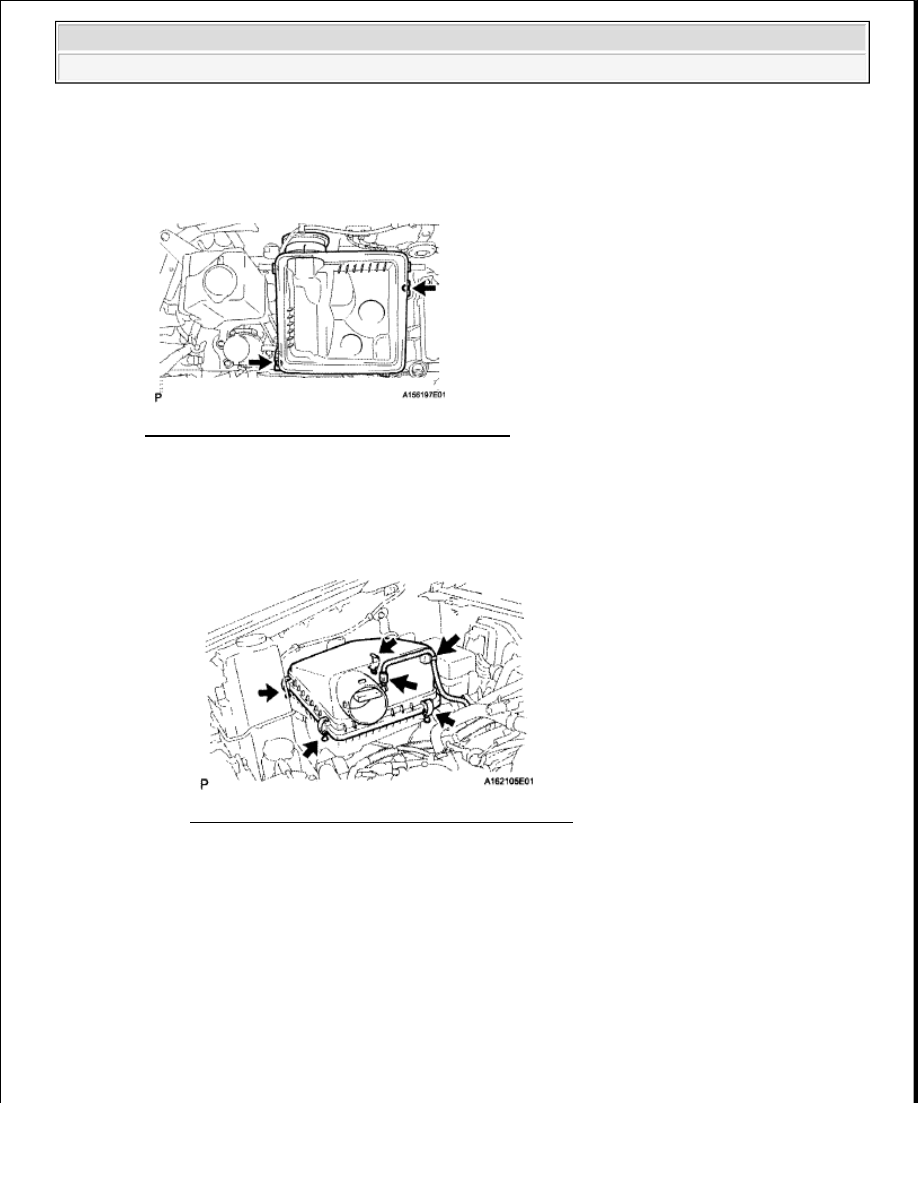

Fig. 210: Locating Air Cleaner Case With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the air cleaner element onto the air cleaner case

c

Install the air cleaner cap

1

Fasten the 4 hook clamps

Fig. 211: Locating Air Cleaner Cap Hook Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Connect the MAF meter connector

3

Attach the wire harness clamp

32

INSTALL AIR CLEANER HOSE ASSEMBLY

a

Install the air cleaner hose with the 2 clamps

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)
