from the bracket, and remove the V-bank cover

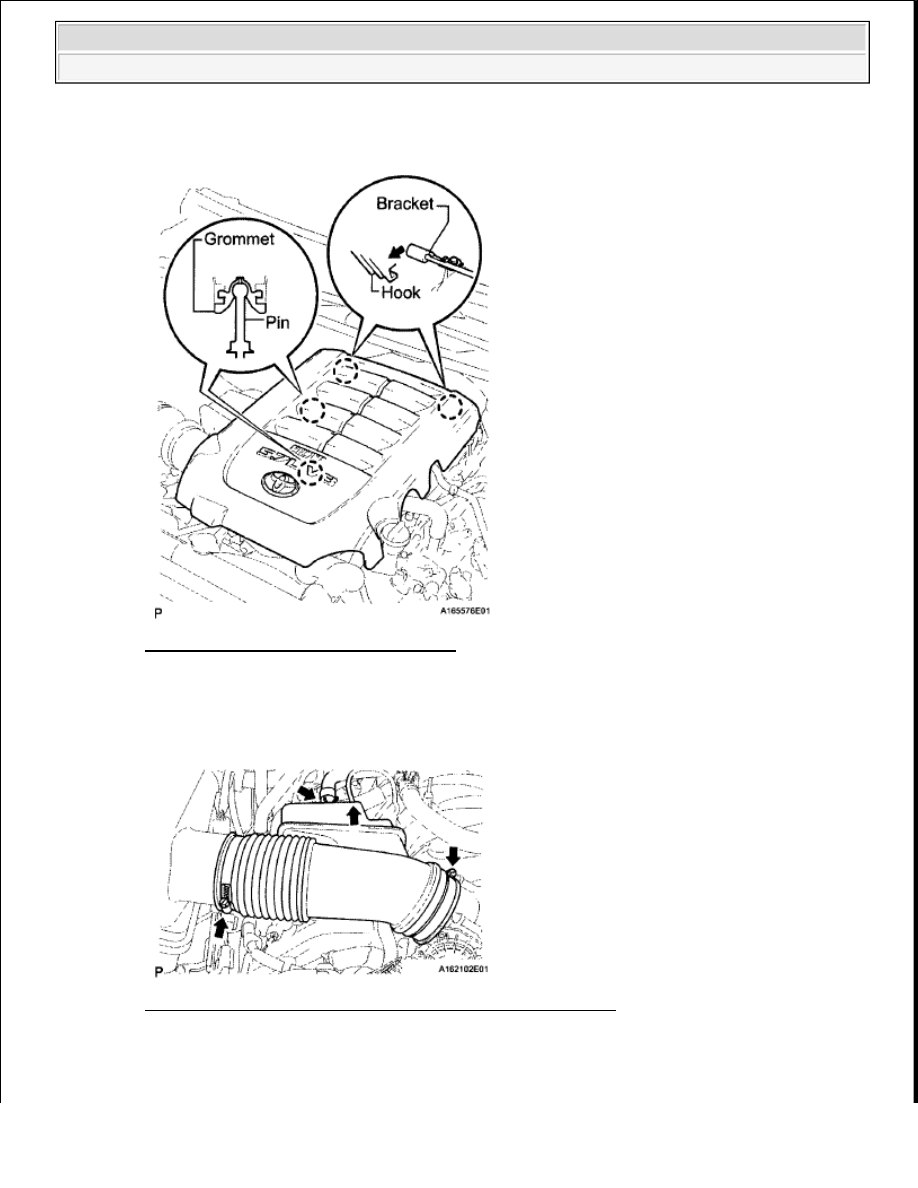

Fig. 183: Identifying V-Bank Cover Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

REMOVE AIR CLEANER HOSE ASSEMBLY

a

Disconnect the vacuum hose and ventilation hose

Fig. 184: Locating Vacuum Hose, Ventilation Hose And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Loosen the 2 clamps



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































c

Remove the air cleaner hose

11

REMOVE AIR CLEANER ASSEMBLY

a

Remove the air cleaner cap

1

Disconnect the MAF meter connector

2

Using a clip remover, detach the wire harness clamp

3

Unfasten the 4 hook clamps and then remove the air cleaner cap

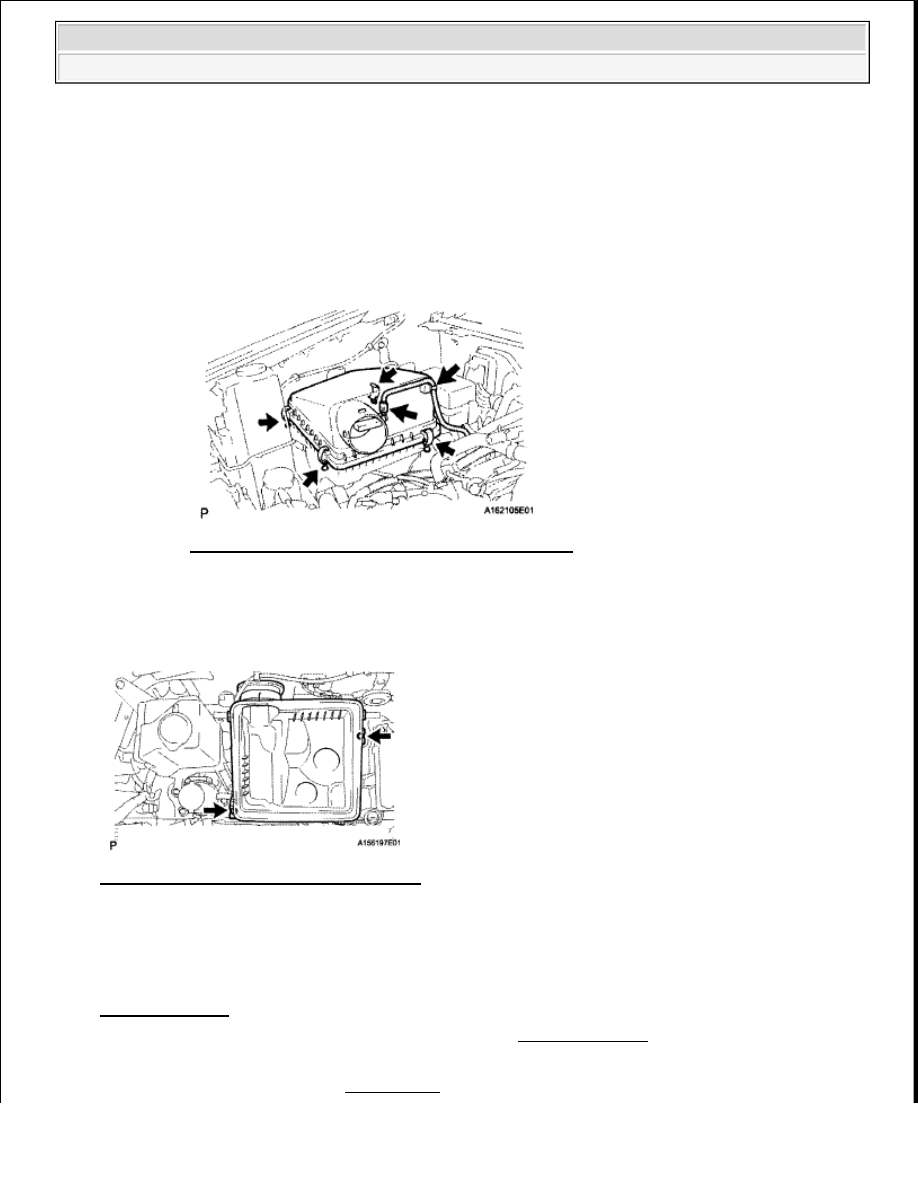

Fig. 185: Locating Air Cleaner Cap Hook Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the air cleaner element

c

Remove the 2 bolts and air cleaner case

Fig. 186: Locating Air Cleaner Case Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

REMOVE INLET RADIATOR HOSE

13

REMOVE OUTLET RADIATOR HOSE

14

REMOVE RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System) (See
DISASSEMBLY )

15

REMOVE RADIATOR SIDE DEFLECTOR LH (See DISASSEMBLY )

16

REMOVE OIL COOLER ASSEMBLY (w/ Trailer Towing System)

a

Remove the oil cooler (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































17

REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

18

REMOVE FAN SHROUD (See REMOVAL )

19

REMOVE RADIATOR ASSEMBLY (See DISASSEMBLY )

20

DISCONNECT FUEL MAIN AND RETURN HOSE

a

Remove the fuel pipe clamp

b

Disconnect the fuel main and return hoses (See FUEL SYSTEM )

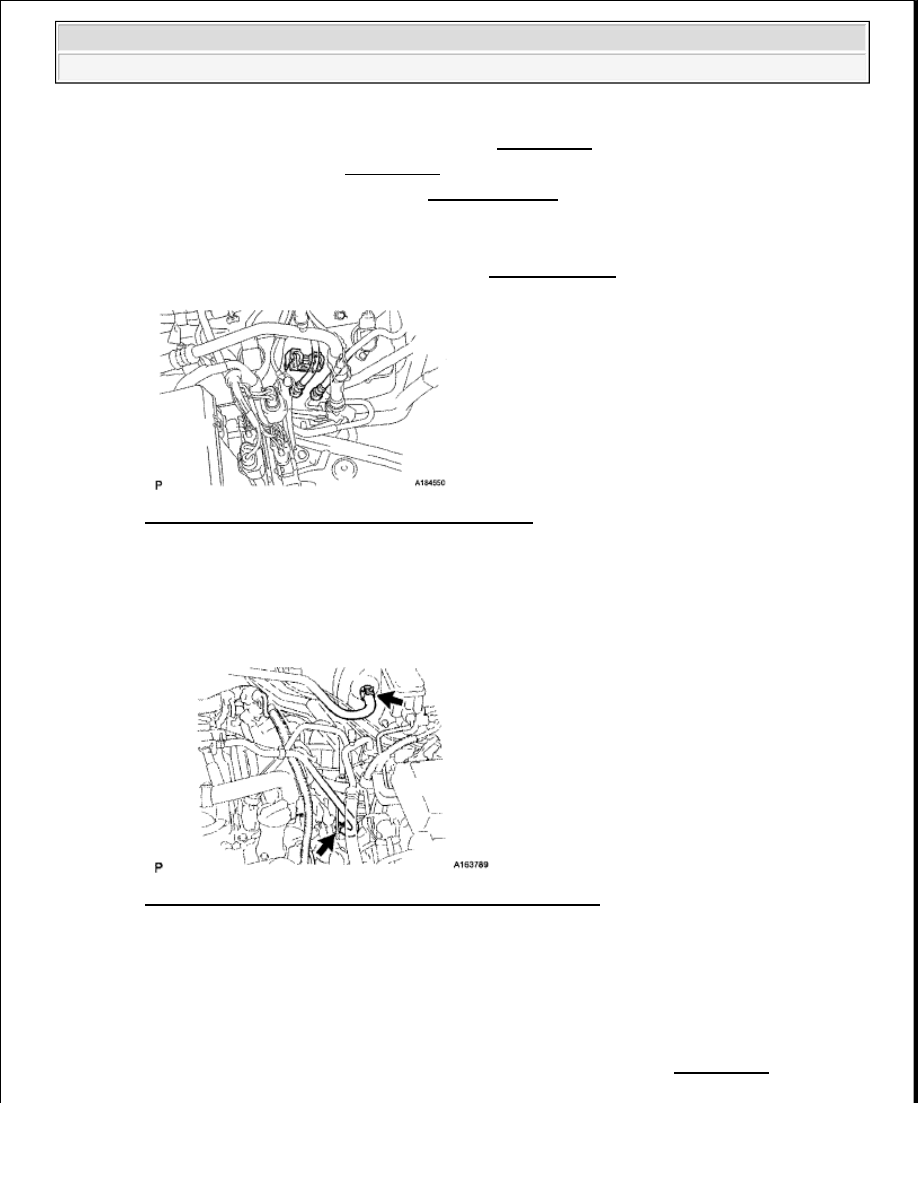

Fig. 187: Identifying Fuel Main And Return Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21

DISCONNECT WIRE HARNESS AND HOSE

a

Disconnect the union to check valve hose

b

Disconnect the purge line hose

Fig. 188: Locating Purge Line Hose And Check Valve Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Disconnect the heater hoses

d

Disconnect the clamp and ECM connector

HINT:

Refer to the following procedures to disconnect the ECM connector (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































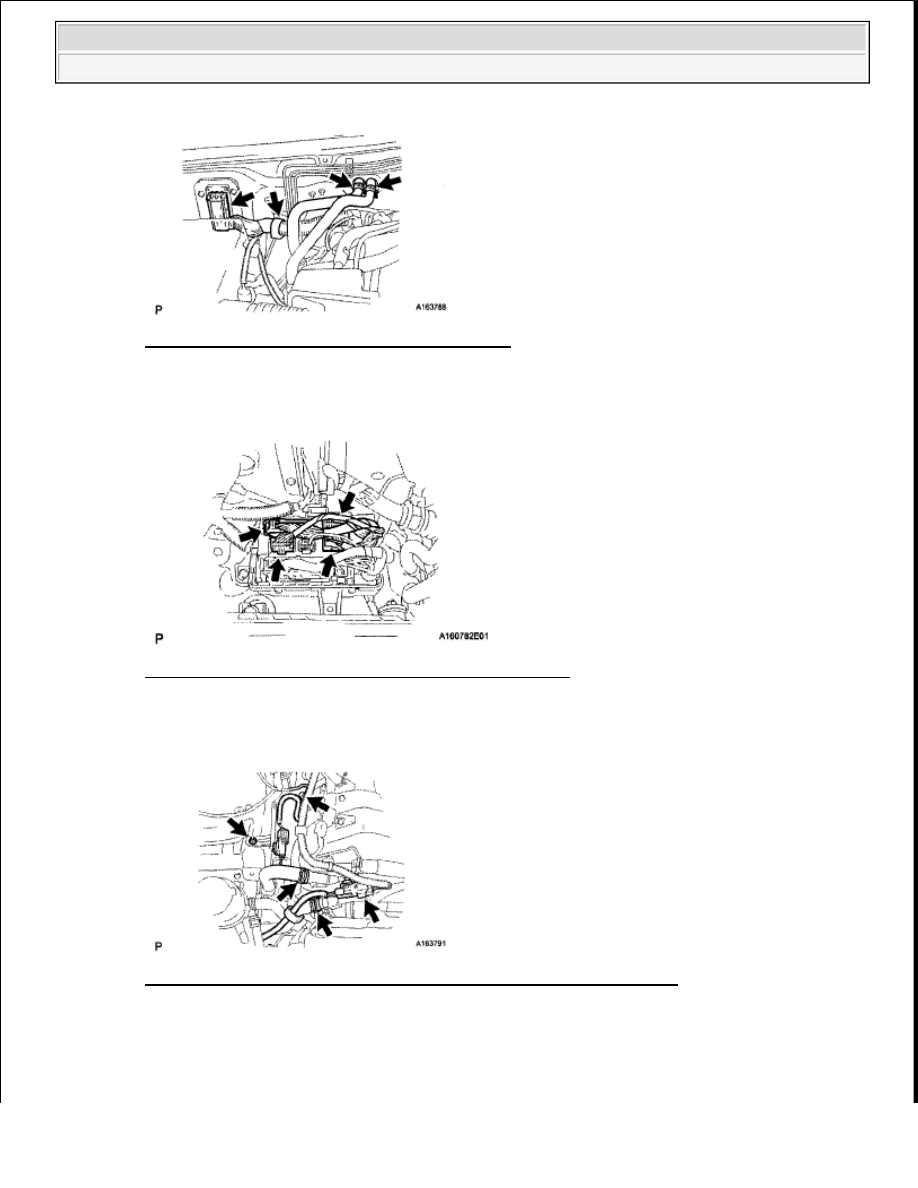

Fig. 189: Locating Clamp And ECM Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Disconnect the 4 connectors from the connector holder block

Fig. 190: Locating Connector Holder Block Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Remove the nut and connector bracket and disconnect the 2 air pump connectors

Fig. 191: Locating Air Pump Connectors And Injection System Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Remove the bolt and disconnect the ground wire

h

Disconnect the 2 air injection system hoses
