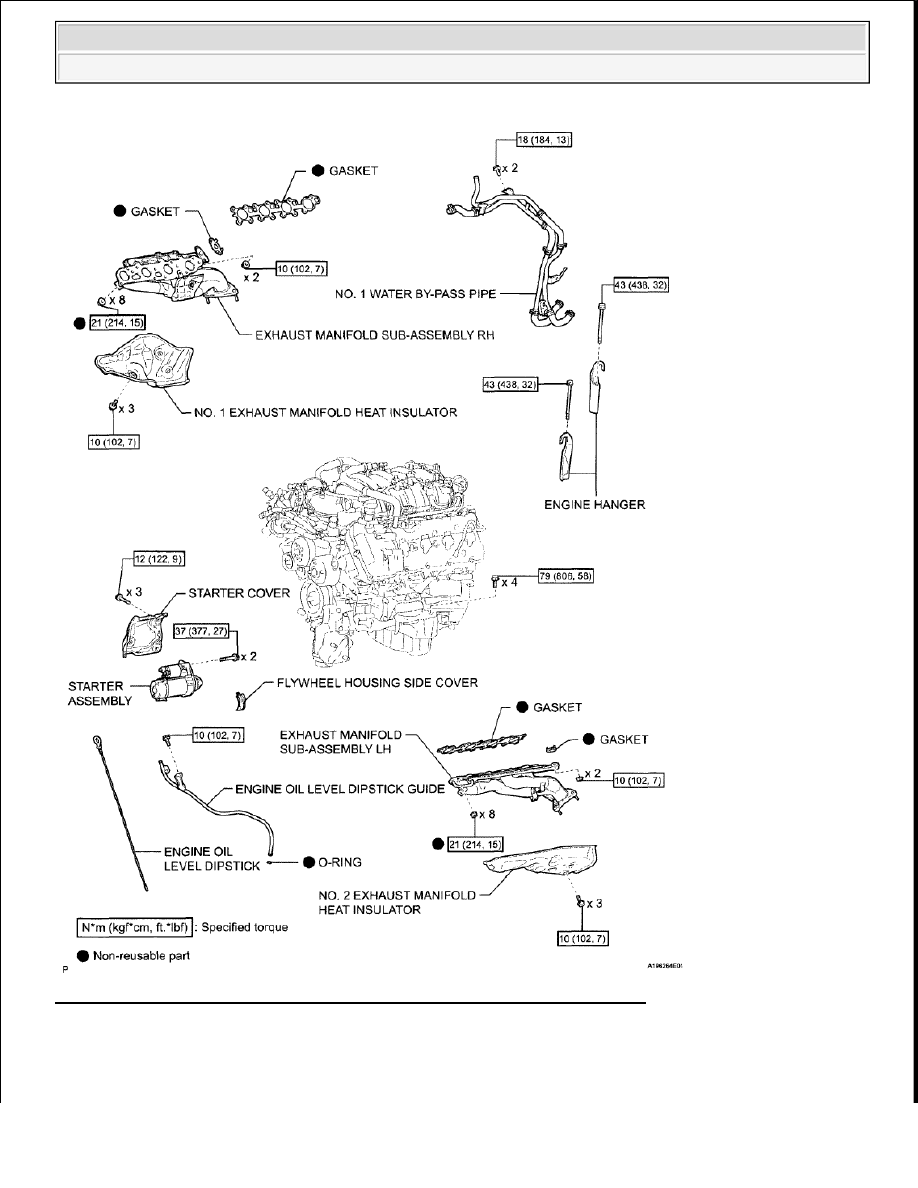

Fig. 179: Identifying Engine Assembly With Torque Specifications (11 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































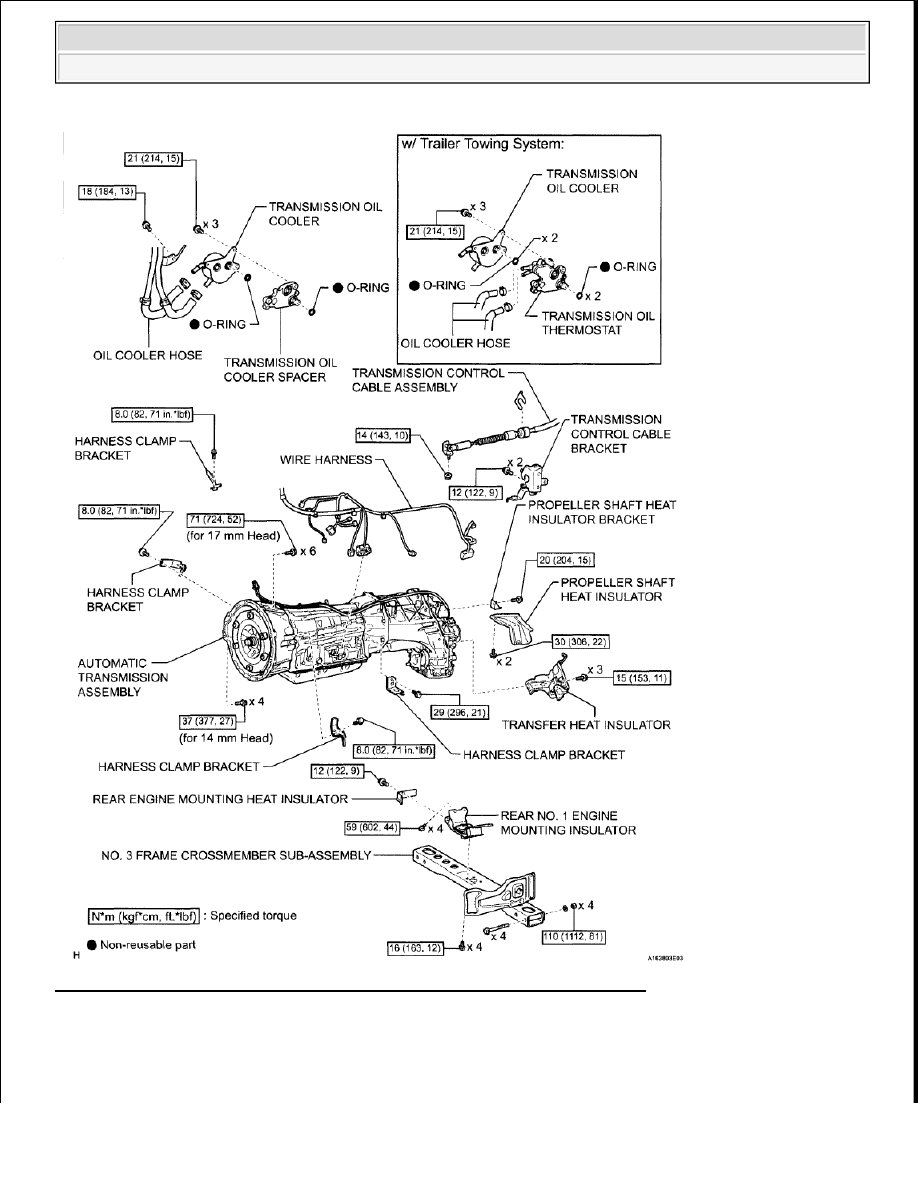

Fig. 180: Identifying Engine Assembly With Torque Specifications (12 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

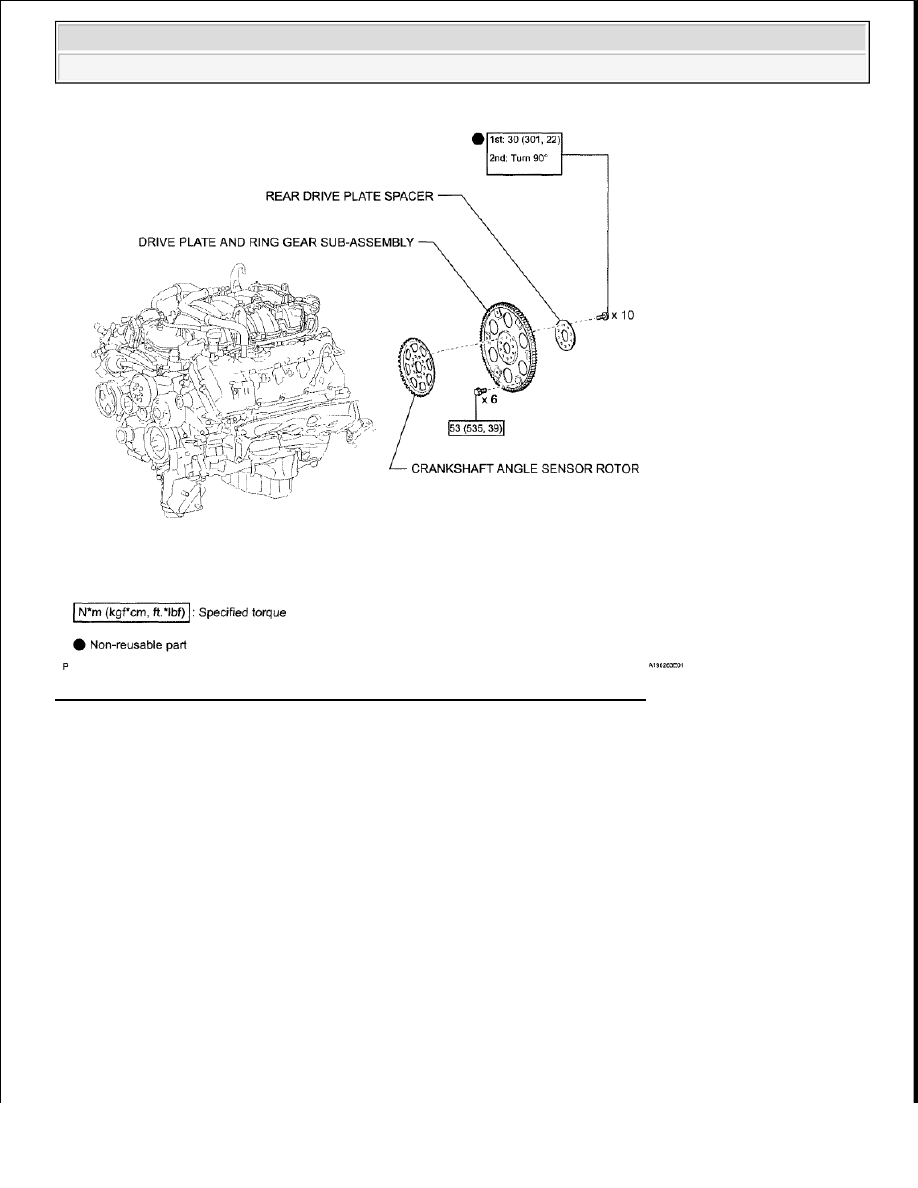

Fig. 181: Identifying Engine Assembly With Torque Specifications (13 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































1

DISCHARGE FUEL SYSTEM PRESSURE (See REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3

REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

4

DRAIN ENGINE OIL (See REPLACEMENT )

5

DRAIN ENGINE COOLANT (See COOLANT )

6

REMOVE HOOD SUB-ASSEMBLY

a

Using a screwdriver, release the 2 clips and remove the hood support assembly

HINT:

Tape the screwdriver tip before use

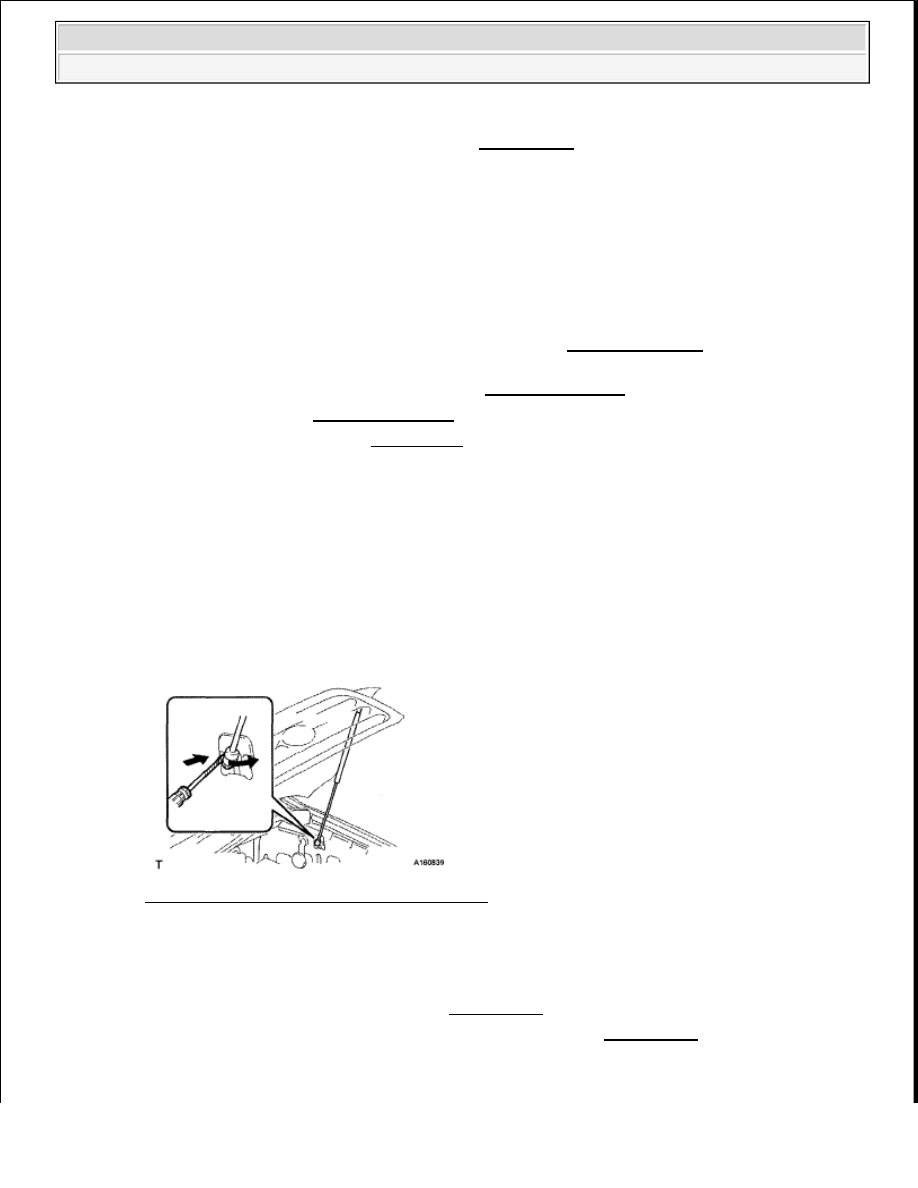

Fig. 182: Removing Hood Support Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 4 bolts and hood

7

REMOVE WINDSHIELD WIPER MOTOR ASSEMBLY

a

Remove the windshield wiper motor (See REMOVAL )

8

REMOVE COWL TOP OUTER PANEL SUB-ASSEMBLY (See REMOVAL )

9

REMOVE V-BANK COVER SUB-ASSEMBLY

a

Raise the front of the V-bank cover to detach the 2 pins  Then remove the 2 V-bank cover hooks

NOTE:



After the ignition switch is turned off, the navigation system requires
approximately 90 seconds to record various types of memory and
setting. As a result, after turning the ignition switch off, wait 90
seconds or more before disconnecting the cable from the negative (-)
battery terminal.



When disconnecting the cable some systems need to be initialized
after the cable is reconnected (See INITIALIZATION ).

CAUTION: Remove the hood support assembly while supporting the hood

by hand.
