Fig. 447: Identifying Front Engine Mounting Insulator Nut (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL FRONT ENGINE MOUNTING INSULATOR RH

a

Install the mounting insulator with the nut

Torque: 72 N*m (734 kgf*cm, 53 ft.*lbf)

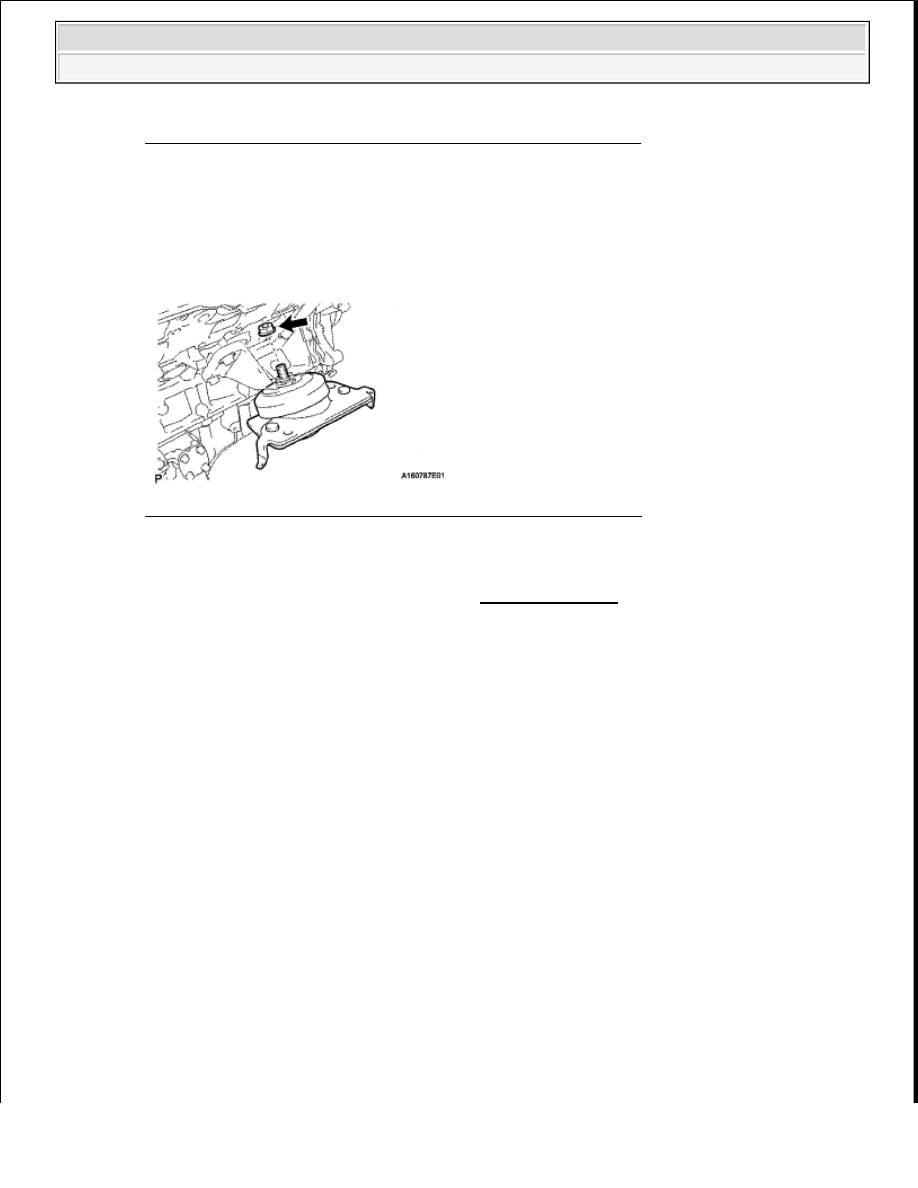

Fig. 448: Identifying Front Engine Mounting Insulator Nut (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL ENGINE ASSEMBLY

a

Install the engine assembly to the vehicle (see INSTALLATION )

REAR ENGINE MOUNTING

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

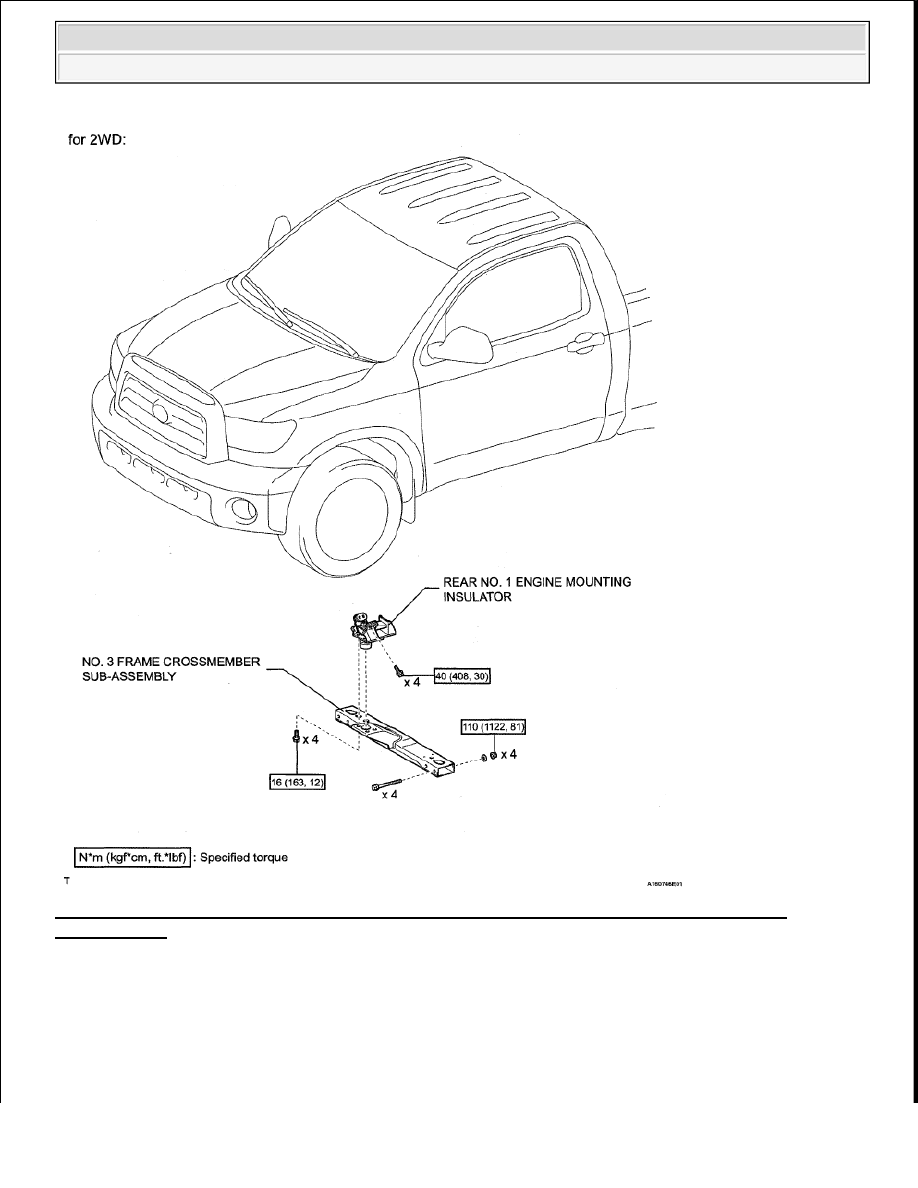

Fig. 449: Identifying Rear Engine Mounting Replacement Components For 2WD (With Torque
Specifications)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

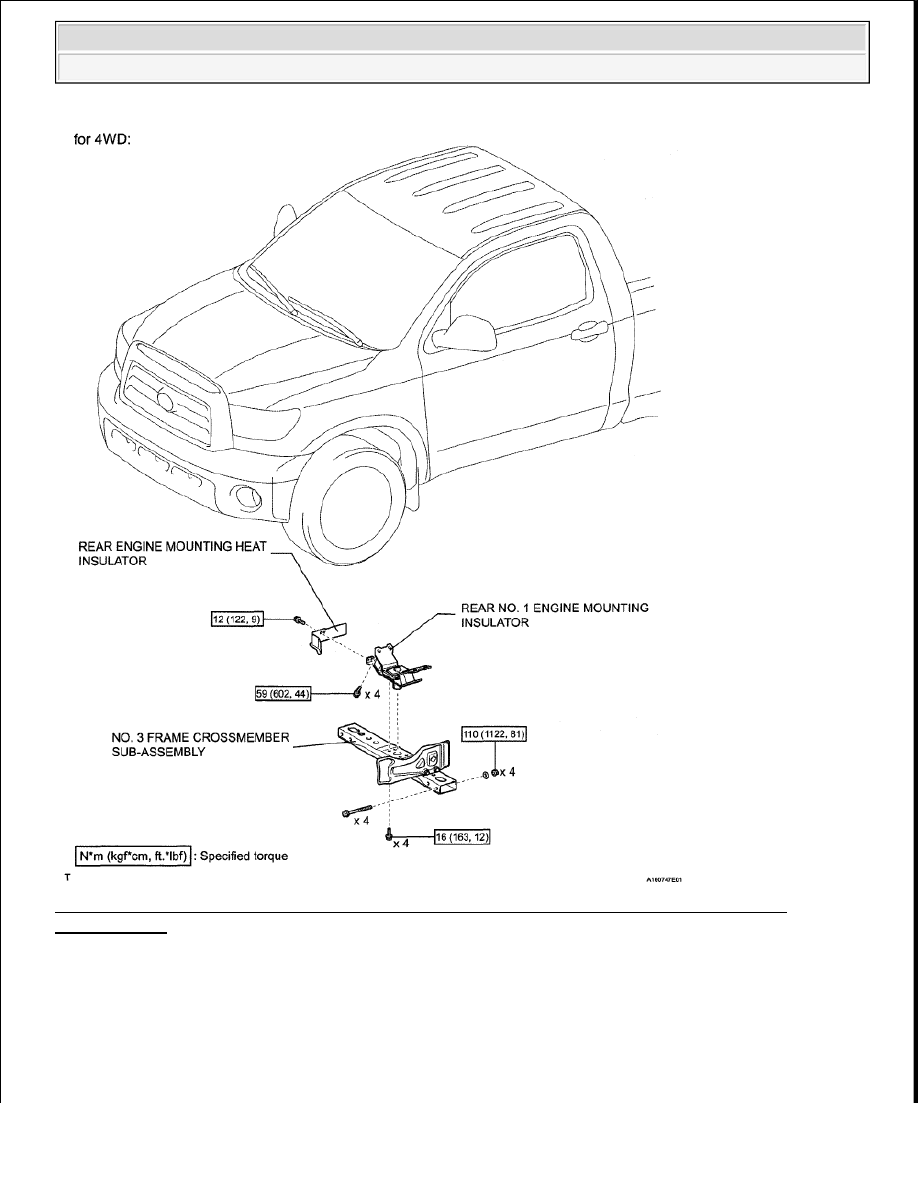

Fig. 450: Identifying Rear Engine Mounting Replacement Components For 4WD (With Torque
Specifications)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

a

Support the transmission with a transmission jack  Lift the transmission slightly from the
crossmember



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































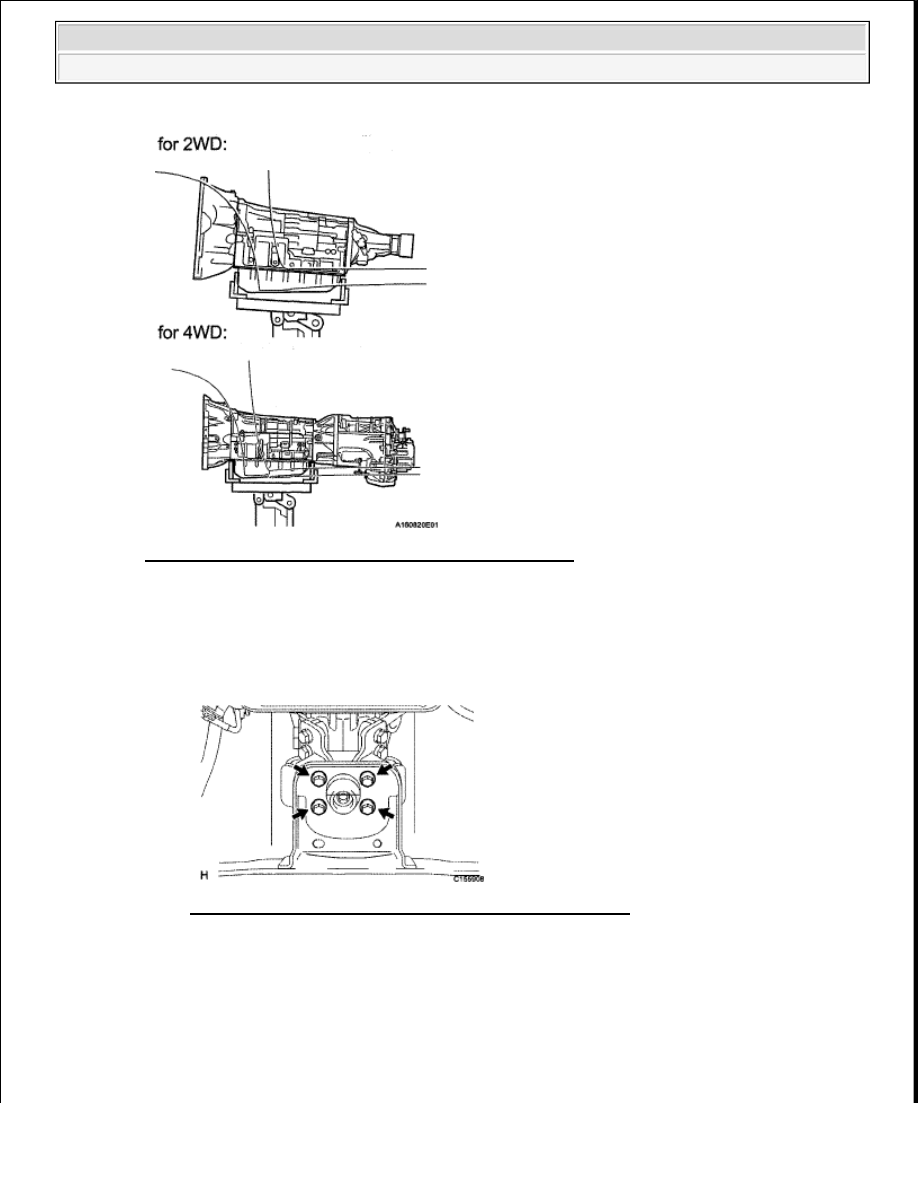

Fig. 451: Identifying Automatic Transmission Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

for 2WD:

1

Remove the 4 rear engine mounting insulator bolts

Fig. 452: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Remove the 4 nuts, 4 washers, 4 bolts and crossmember
