10

INSTALL FRONT ENGINE MOUNTING INSULATOR RH

a

Install the mounting insulator with the nut

Torque: 72 N*m (734 kgf*cm, 53 ft.*lbf)

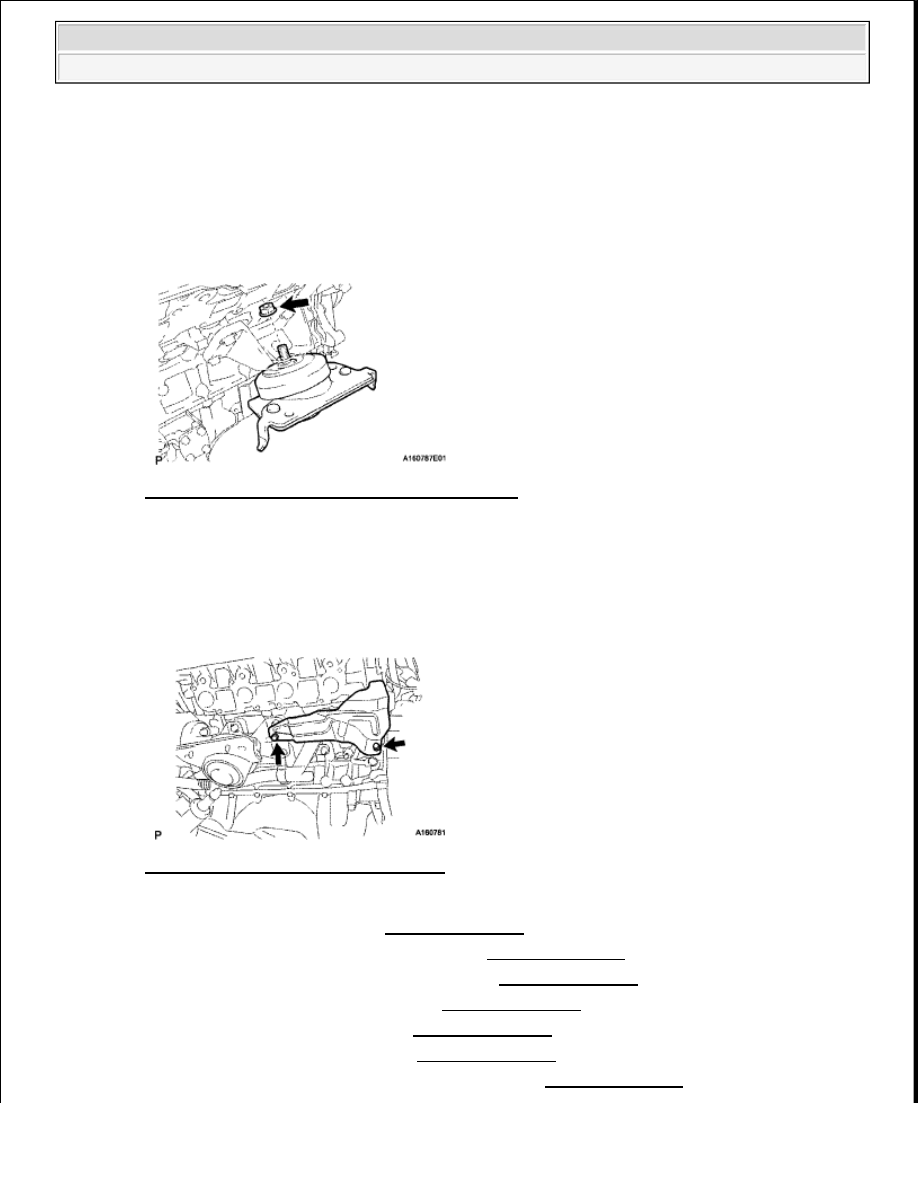

Fig. 441: Locating Mounting Insulator Nut (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

INSTALL NO. 2 WIRING HARNESS HEAT INSULATOR

a

Install the heat insulator with the 2 bolts

Torque: 17 N*m (173 kgf*cm, 13 ft.*lbf)

Fig. 442: Locating Heat Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

INSTALL OIL COOLER PIPE (See INSTALLATION )

13

INSTALL REAR WATER BY-PASS JOINT (See INSTALLATION )

14

INSTALL FRONT WATER BY-PASS JOINT (See INSTALLATION )

15

INSTALL WATER INLET HOUSING (See INSTALLATION )

16

INSTALL STARTER ASSEMBLY (See INSTALLATION )

17

INSTALL AIR PUMP ASSEMBLY (See INSTALLATION )

18

INSTALL NO. 4 AIR INJECTION SYSTEM HOSE (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































19

INSTALL WATER BY-PASS PIPE SUB-ASSEMBLY (See INSTALLATION )

20

INSTALL AIR TUBE

a

Install the gasket and air tube with the 3 bolts

Torque: for bolt A

10 N*m (102 kgf*cm, 7 ft.*lbf)

for bolt B

16 N*m (163 kgf*cm, 12 ft.*lbf)

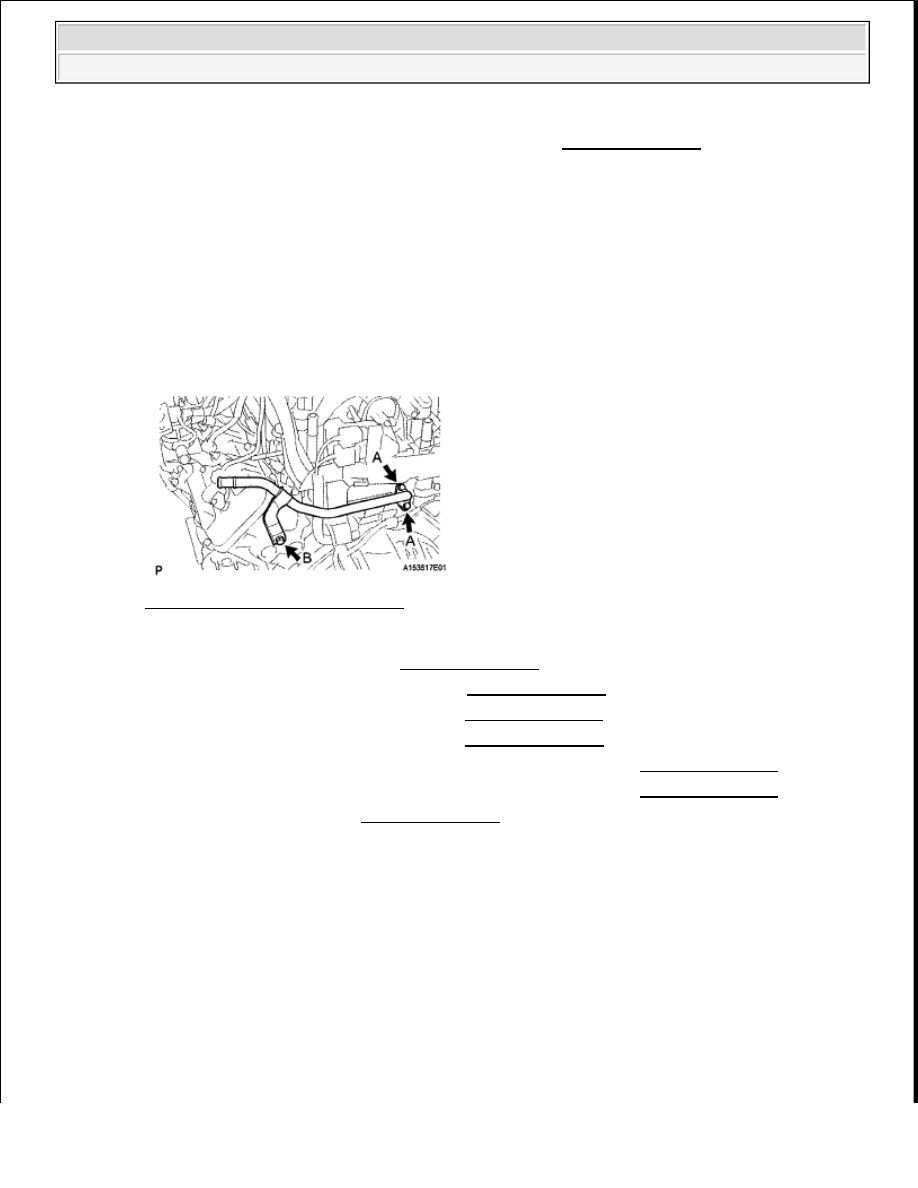

Fig. 443: Locating Air Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21

INSTALL INTAKE MANIFOLD (See INSTALLATION )

22

INSTALL NO. 2 WATER BY-PASS PIPE (See INSTALLATION )

23

INSTALL VACUUM HOSE ASSEMBLY (See INSTALLATION )

24

INSTALL IGNITION COIL ASSEMBLY (See INSTALLATION )

25

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 2) (See INSTALLATION )

26

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 1) (See INSTALLATION )

27

INSTALL NO. 2 AIR HOSE (See INSTALLATION )

FRONT ENGINE MOUNTING

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

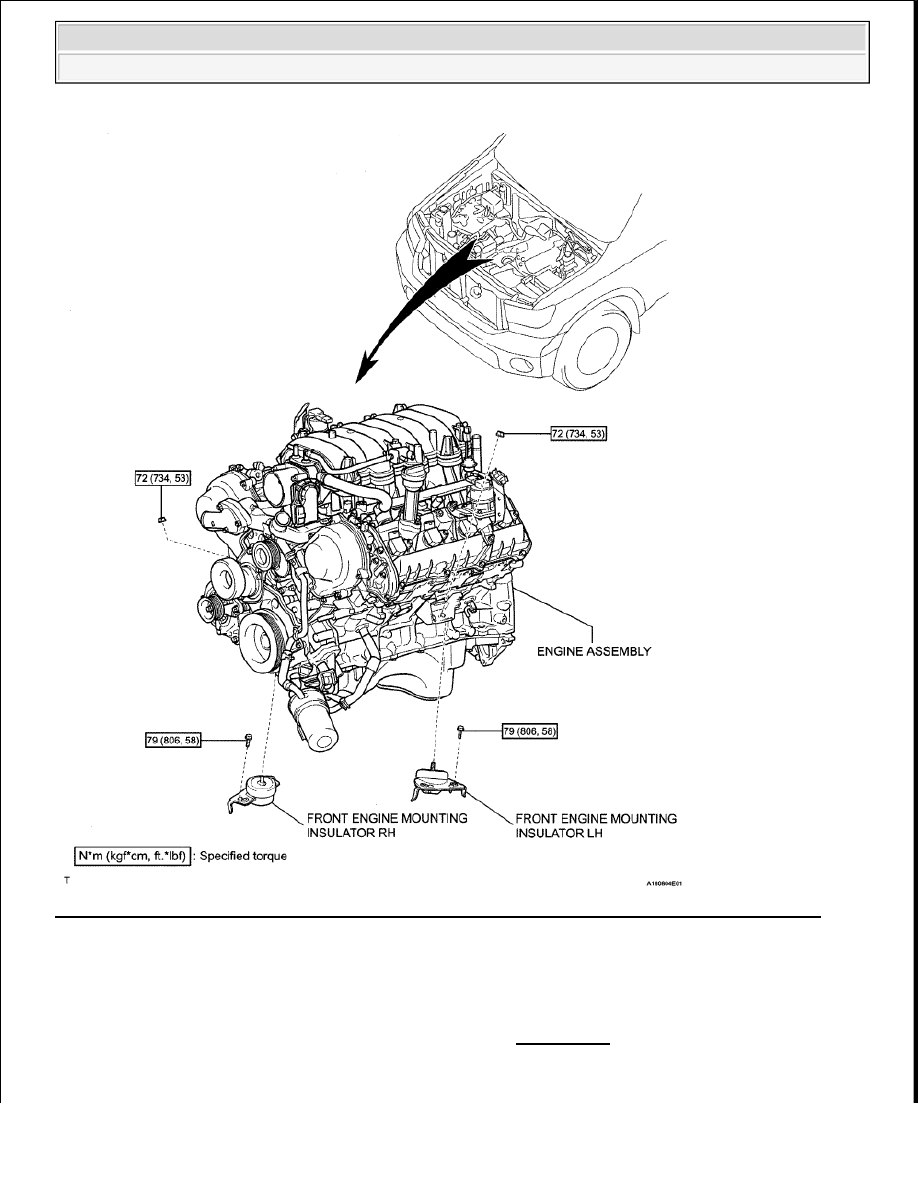

Fig. 444: Identifying Front Engine Mounting Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE ENGINE ASSEMBLY

a

Remove the engine assembly from the vehicle (see REMOVAL )

2

REMOVE FRONT ENGINE MOUNTING INSULATOR RH

a

Remove the nut and mounting insulator



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

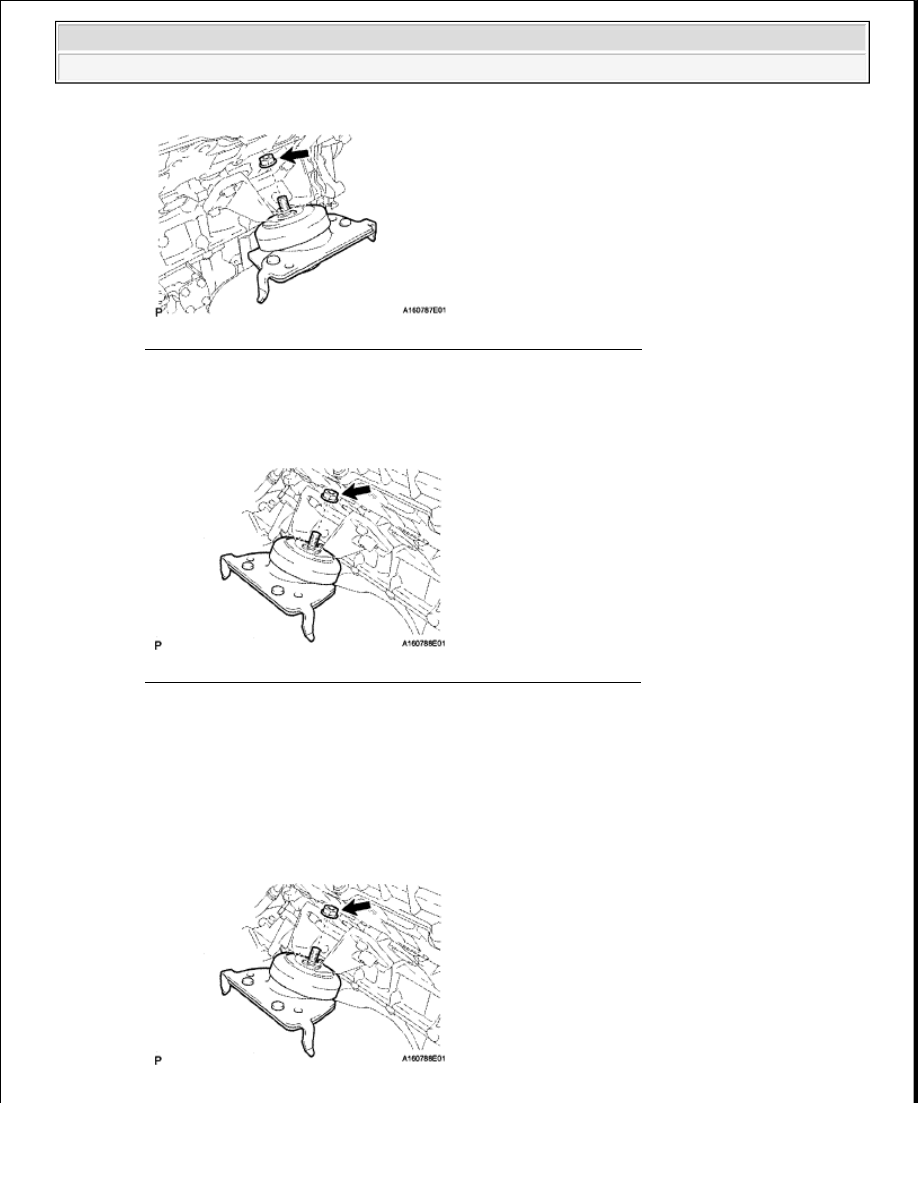

Fig. 445: Identifying Front Engine Mounting Insulator Nut (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE FRONT ENGINE MOUNTING INSULATOR

a

Remove the nut and mounting insulator

Fig. 446: Identifying Front Engine Mounting Insulator Nut (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL FRONT ENGINE MOUNTING INSULATOR LH

a

Install the mounting insulator with the nut

Torque: 72 N*m (734 kgf*cm, 53 ft.*lbf)
