Toyota Tundra. Manual - part 1906

a

Remove the nut and mounting insulator

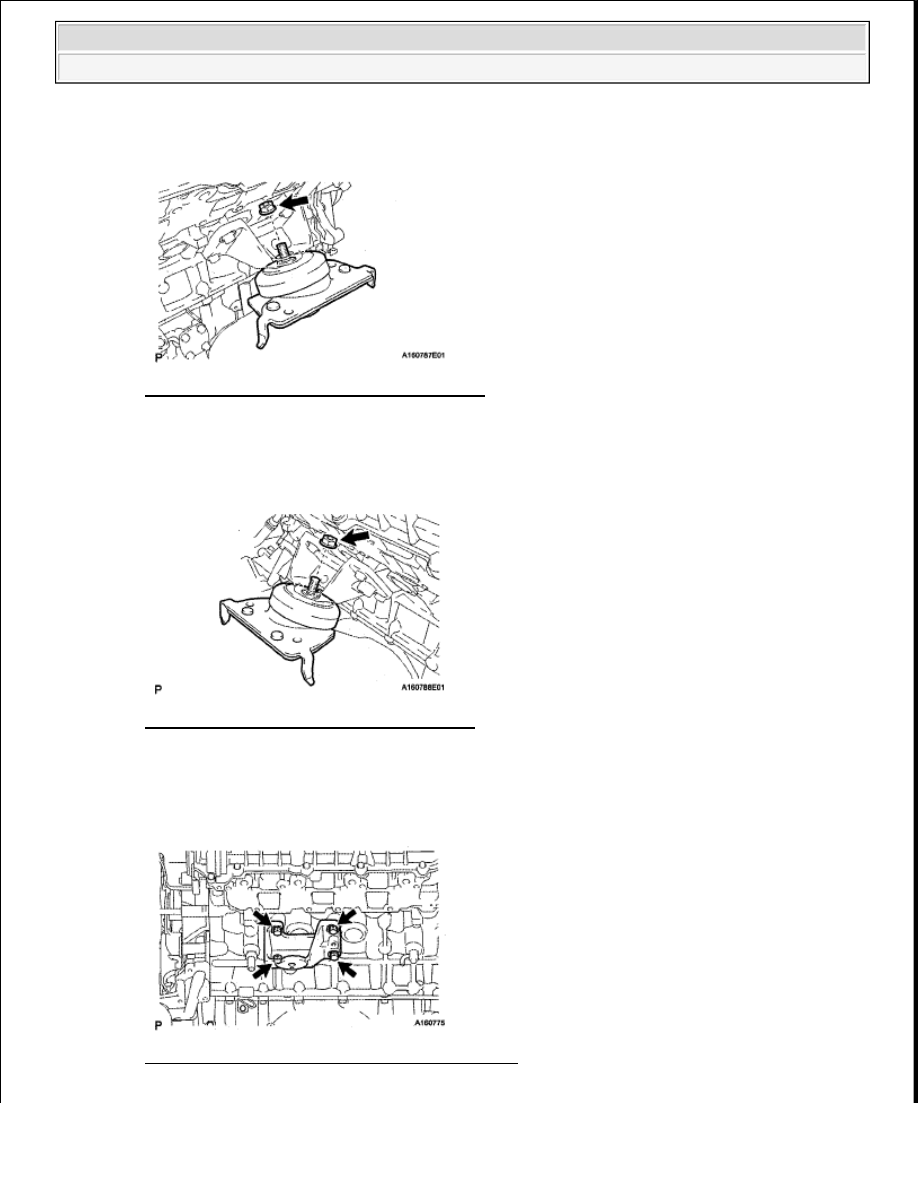

Fig. 393: Locating Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19

REMOVE FRONT ENGINE MOUNTING INSULATOR LH

a

Remove the nut and mounting insulator

Fig. 394: Locating Mounting Insulator Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20

REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET RH

a

Remove the 4 bolts and mounting bracket

Fig. 395: Locating Mounting Bracket Bolts (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































21

REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET LH

a

Remove the 4 bolts and mounting bracket

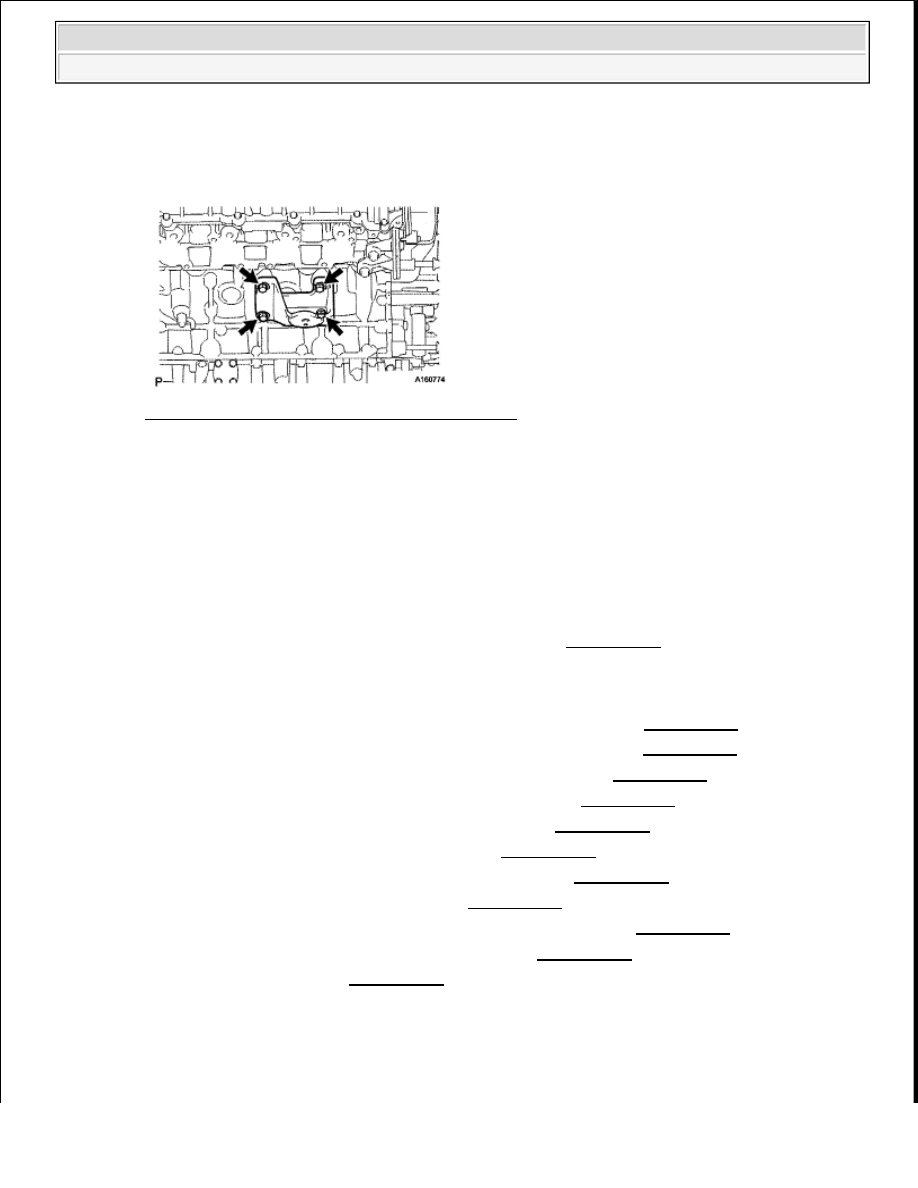

Fig. 396: Locating Mounting Bracket Bolts (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

REMOVE CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Bank 2) (See
REMOVAL )

23

REMOVE CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Bank 1) (See
REMOVAL )

24

REMOVE VVT SENSOR (See REMOVAL )

25

REMOVE KNOCK CONTROL SENSOR (See REMOVAL )

26

REMOVE CRANKSHAFT POSITION SENSOR (See REMOVAL )

27

REMOVE VENTILATION VALVE SUB-ASSEMBLY (See REMOVAL )

DISASSEMBLY

1

REMOVE NO. 3 TIMING BELT COVER SUB-ASSEMBLY RH (See REMOVAL )

2

REMOVE NO. 3 TIMING BELT COVER SUB-ASSEMBLY LH (See REMOVAL )

3

REMOVE NO. 2 TIMING BELT COVER SUB-ASSEMBLY (See REMOVAL )

4

REMOVE V-RIBBED BELT TENSIONER ASSEMBLY (See REMOVAL )

5

REMOVE NO. 2 IDLER PULLEY SUB-ASSEMBLY (See REMOVAL )

6

REMOVE FAN BRACKET SUB-ASSEMBLY (See REMOVAL )

7

REMOVE CRANKSHAFT PULLEY SUB-ASSEMBLY (See REMOVAL )

8

REMOVE NO. 1 TIMING BELT COVER (See REMOVAL )

9

REMOVE NO. 1 CRANKSHAFT POSITION SENSOR PLATE (See REMOVAL )

10

SET NO. 1 CYLINDER TO TDC/COMPRESSION (See REMOVAL )

11

REMOVE TIMING BELT (See REMOVAL )

12

REMOVE SPARK PLUG

13

REMOVE OIL FILLER CAP SUB-ASSEMBLY

14

REMOVE OIL FILLER CAP HOUSING

a

Remove the 2 nuts, housing and gasket



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































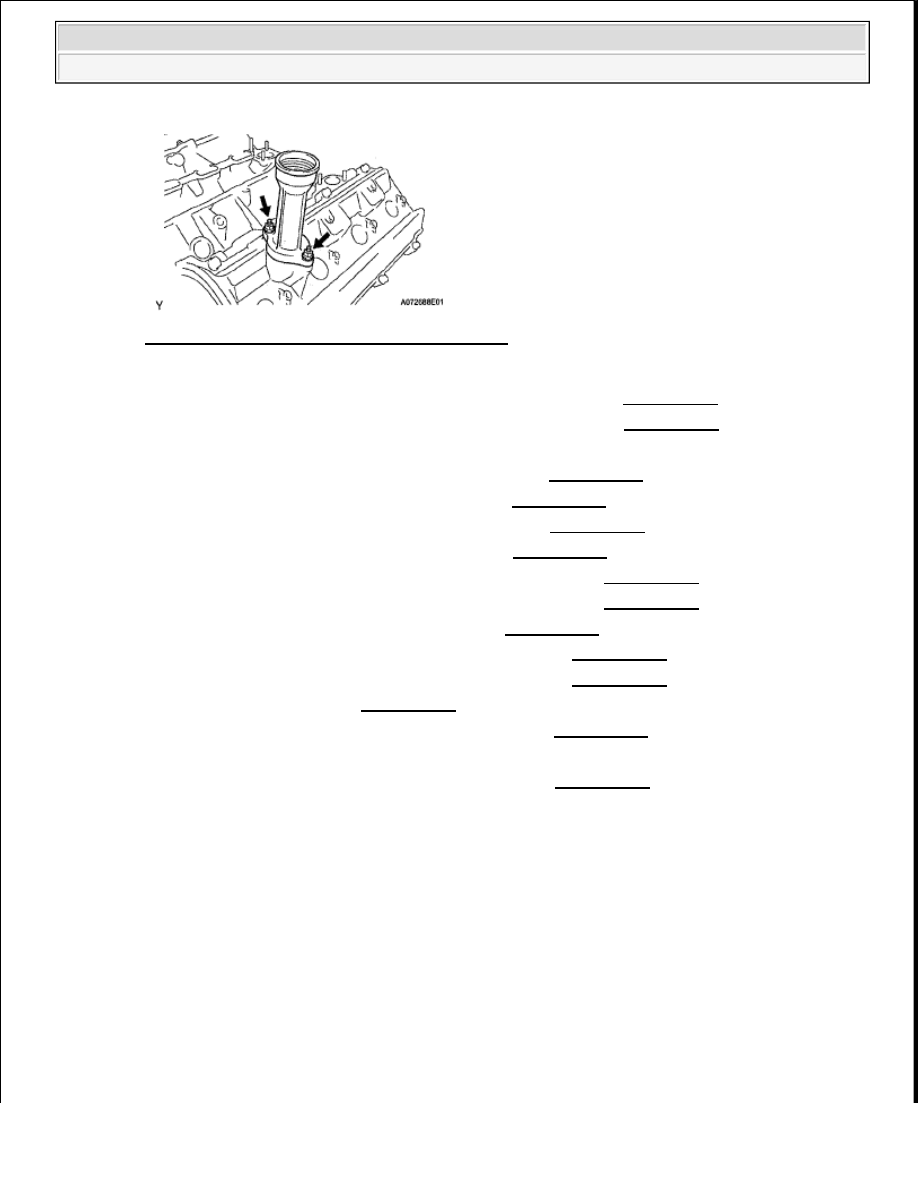

Fig. 397: Locating Oil Filler Cap Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH (See REMOVAL )

16

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH (See REMOVAL )

17

REMOVE CAMSHAFT POSITION SENSOR ASSEMBLY (See REMOVAL )

18

REMOVE REAR NO. 1 TIMING BELT PLATE LH (See REMOVAL )

19

REMOVE CAMSHAFT TIMING PULLEY LH (See REMOVAL )

20

REMOVE REAR NO. 1 TIMING BELT PLATE RH (See REMOVAL )

21

REMOVE CAMSHAFT TIMING PULLEY RH (See REMOVAL )

22

REMOVE NO. 1 TIMING BELT IDLER SUB-ASSEMBLY (See REMOVAL )

23

REMOVE NO. 2 TIMING BELT IDLER SUB-ASSEMBLY (See REMOVAL )

24

REMOVE CRANKSHAFT TIMING PULLEY (See REMOVAL )

25

REMOVE CAMSHAFT SUB-ASSEMBLY (for Bank 1) (See REMOVAL )

26

REMOVE CAMSHAFT SUB-ASSEMBLY (for Bank 2) (See REMOVAL )

27

REMOVE VALVE LIFTER (See REMOVAL )

28

REMOVE CYLINDER HEAD SUB-ASSEMBLY LH (See REMOVAL )

29

REMOVE CYLINDER HEAD GASKET LH

30

REMOVE CYLINDER HEAD SUB-ASSEMBLY RH (See REMOVAL )

31

REMOVE CYLINDER HEAD GASKET RH

32

REMOVE SPARK PLUG TUBE GASKET

a

Bend the 8 ventilation case claws of the cylinder head cover to an angle of 90° or more

b

Using a screwdriver, pry out the gaskets



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































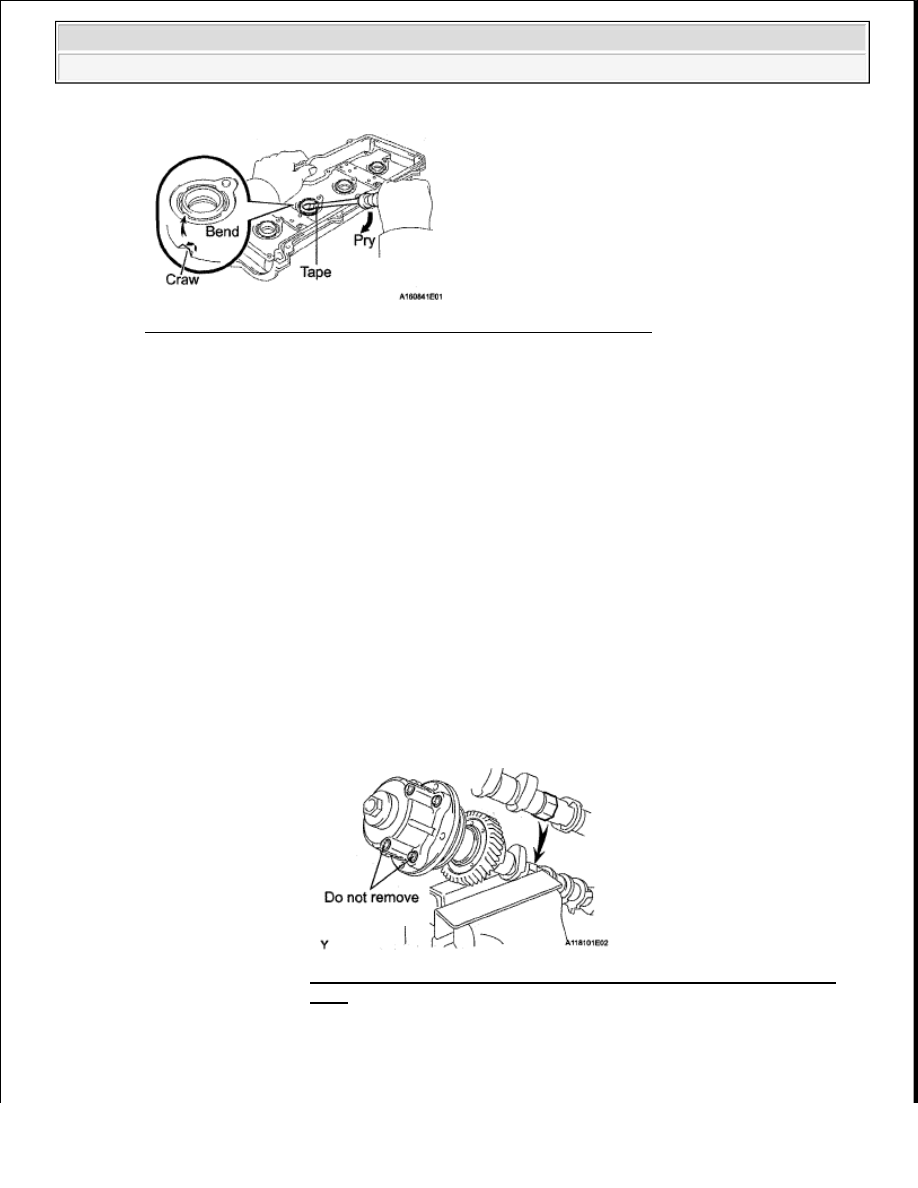

Fig. 398: Prying Out Spark Plug Tube Gaskets Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use

33

REMOVE CAMSHAFT TIMING TUBE ASSEMBLY

a

Mount the hexagonal portion of the camshaft in a vise

b

Remove the screw plug and seal washer

c

Using a 10 mm hexagon wrench, remove the bolt

NOTE:



Be careful not to damage the cylinder head cover.



Be careful not to damage the gasket when removing it, as the
removed gasket needs to be reused when installing a new one.

NOTE:



Be careful not to damage the camshaft.



Do not loosen or remove the 4 bolts shown below. If any of
them are loosened or removed, the backlash of the gear in the
timing tube will go out of adjustment. In this case, replace the
timing tube assembly with a new one.

Fig. 399: Identifying Mount Hexagonal Portion Of Camshaft In
Vise
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
