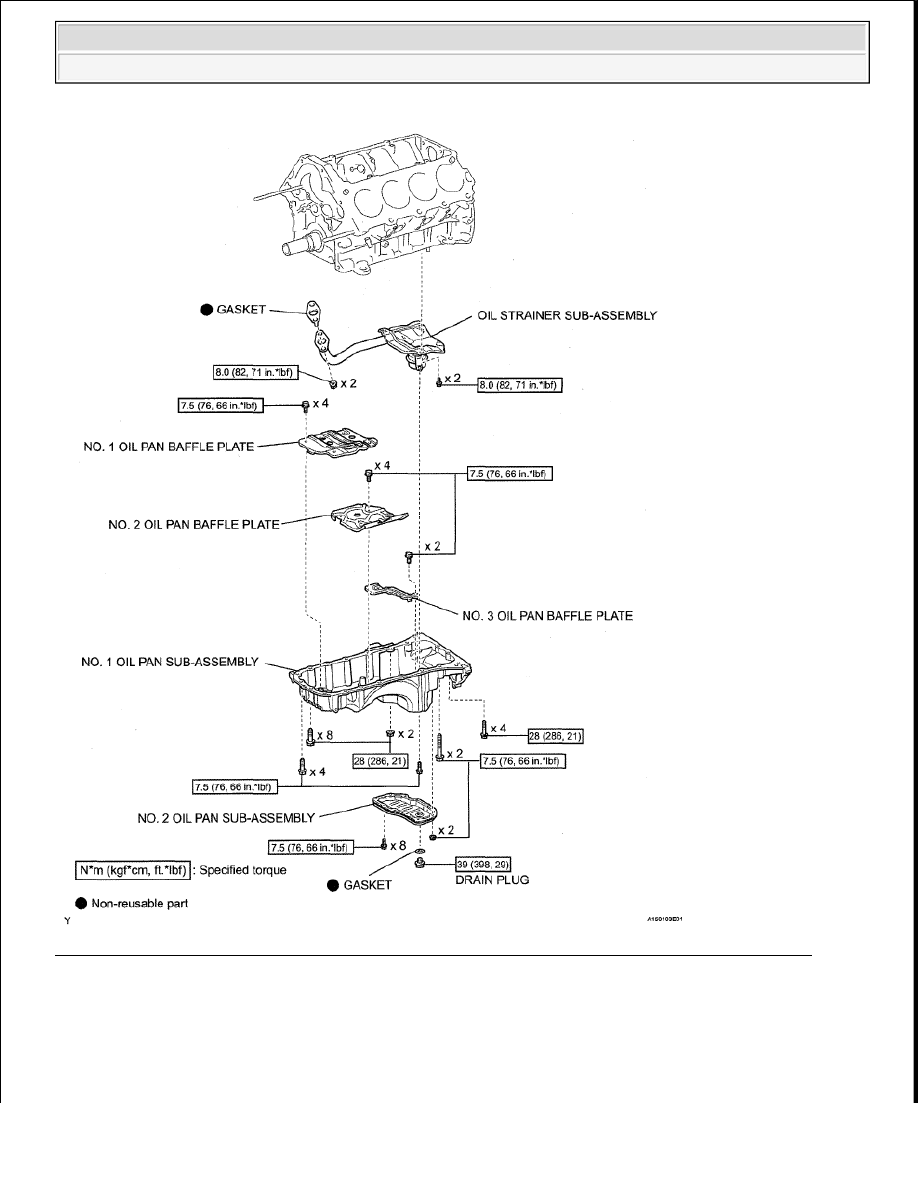

Fig. 388: Identifying Engine Unit Replacement Components With Torque Specifications (11 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

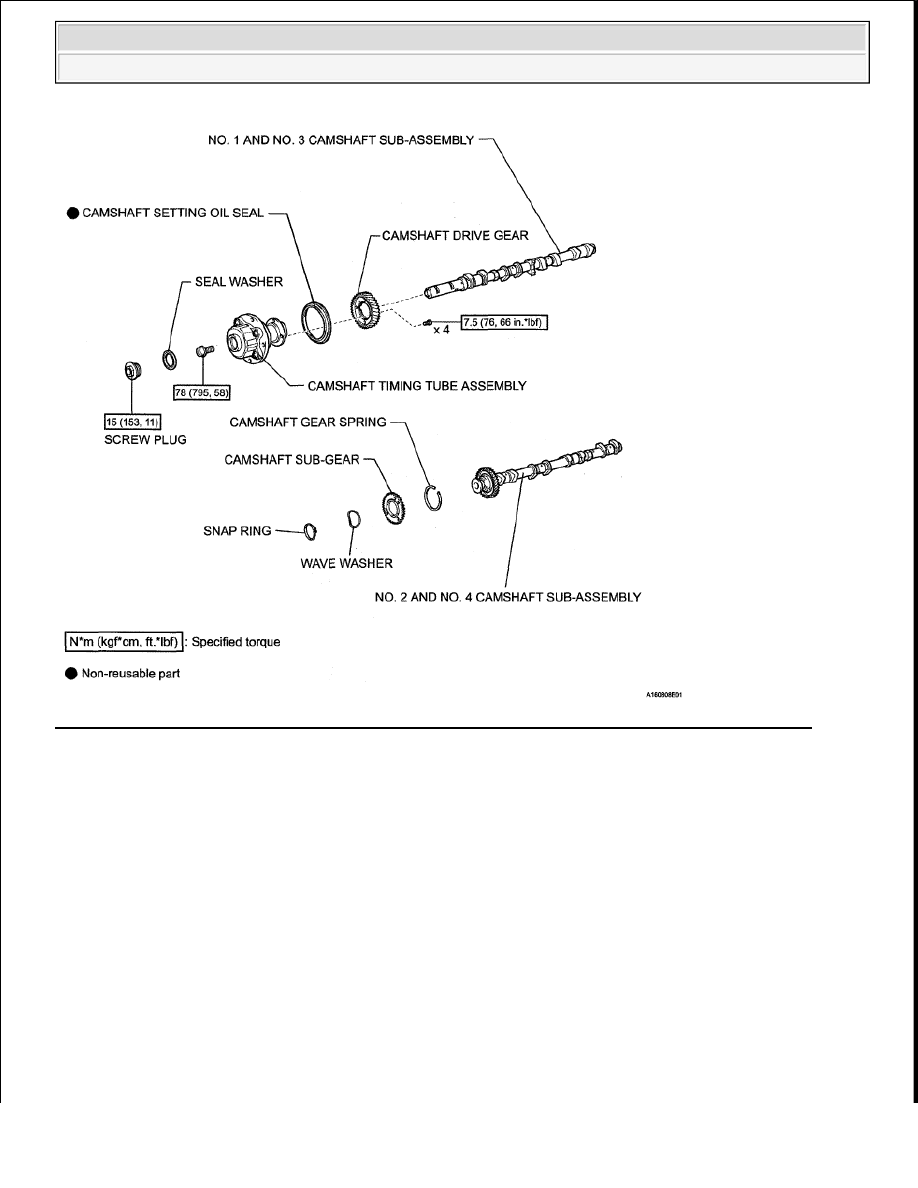

Fig. 389: Identifying Engine Unit Replacement Components With Torque Specifications (12 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

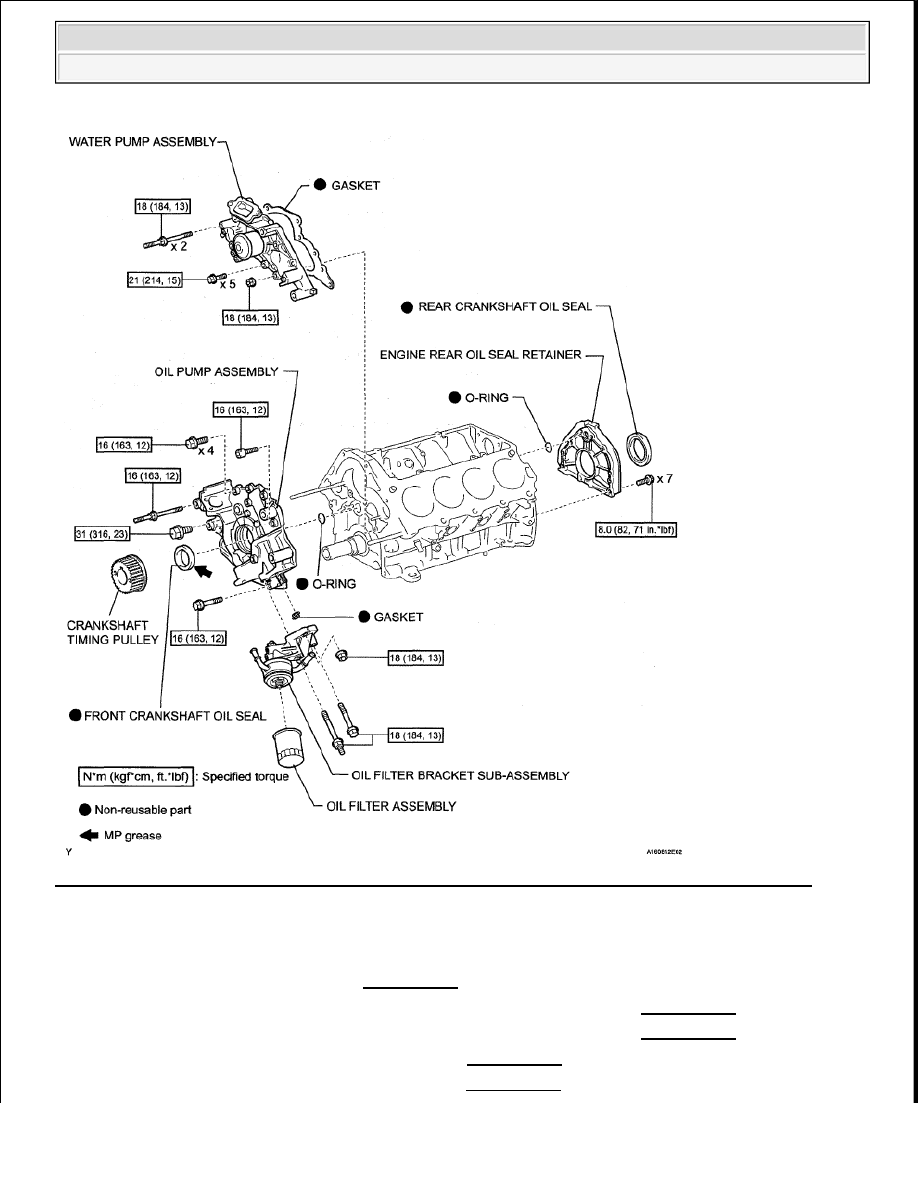

Fig. 390: Identifying Engine Unit Replacement Components With Torque Specifications (13 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

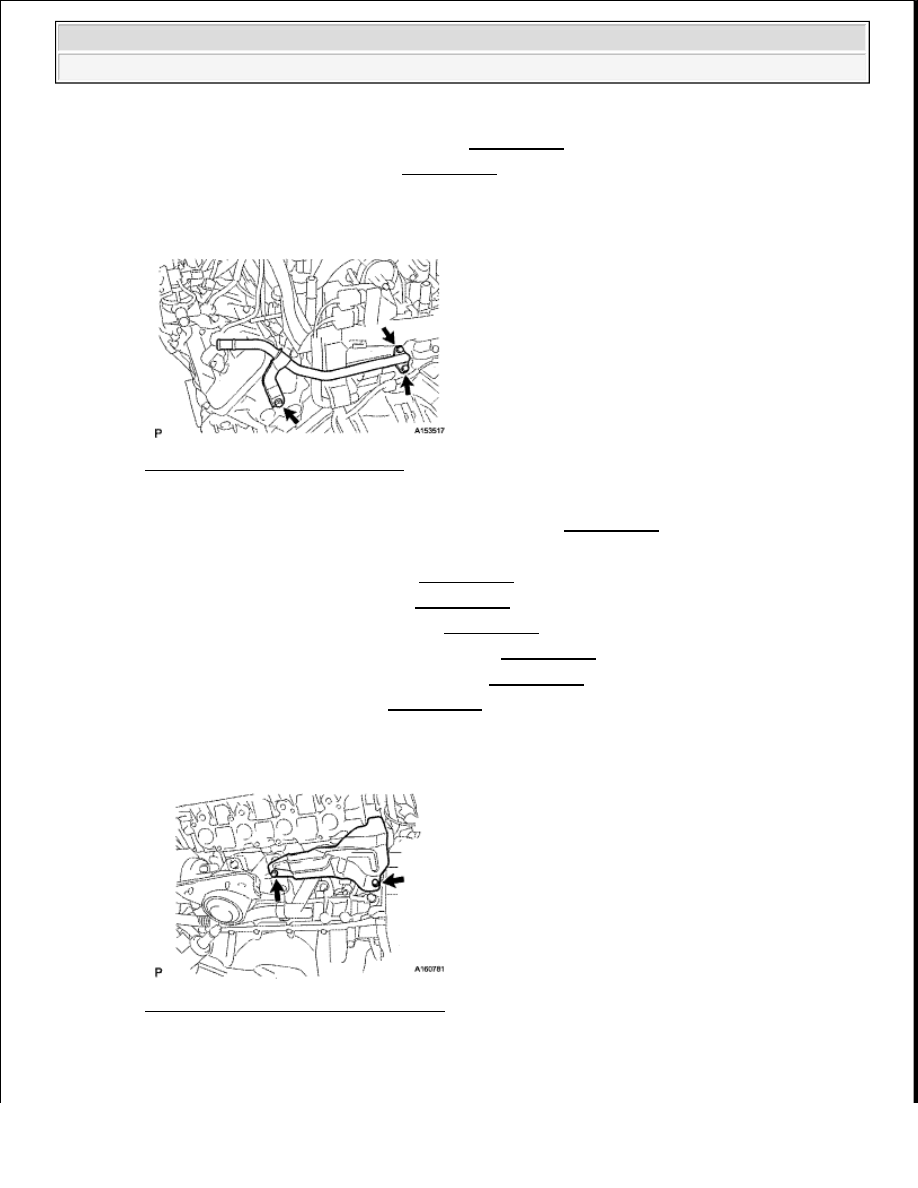

REMOVAL

1

REMOVE NO. 2 AIR HOSE (See REMOVAL )

2

REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 1) (See REMOVAL )

3

REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 2) (See REMOVAL )

4

REMOVE IGNITION COIL ASSEMBLY (See REMOVAL )

5

REMOVE VACUUM HOSE ASSEMBLY (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































6

REMOVE NO. 2 WATER BY-PASS PIPE (See REMOVAL )

7

REMOVE INTAKE MANIFOLD (See REMOVAL )

8

REMOVE AIR TUBE

a

Remove the 3 bolts, air tube and gasket

Fig. 391: Locating Air Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY (See REMOVAL )

10

REMOVE NO. 4 AIR INJECTION SYSTEM HOSE

11

REMOVE AIR PUMP ASSEMBLY (See REMOVAL )

12

REMOVE STARTER ASSEMBLY (See REMOVAL )

13

REMOVE WATER INLET HOUSING (See REMOVAL )

14

REMOVE FRONT WATER BY-PASS JOINT (See REMOVAL )

15

REMOVE REAR WATER BY-PASS JOINT (See REMOVAL )

16

REMOVE OIL COOLER PIPE (See REMOVAL )

17

REMOVE NO. 2 WIRING HARNESS HEAT INSULATOR

a

Remove the 2 bolts and heat insulator

Fig. 392: Locating Heat Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18

REMOVE FRONT ENGINE MOUNTING INSULATOR RH
