Fig. 376: Locating Air Cleaner Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

34

INSPECT FOR OIL LEAK

a

Inspect the engine oil leak (see REPLACEMENT )

35

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

36

INSPECT FOR EXHAUST GAS LEAK (See INSTALLATION )

37

INSPECT FOR FUEL LEAK (See ON-VEHICLE INSPECTION )

38

INSPECT SHIFT LEVER POSITION (See INSPECTION )

39

INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

40

INSTALL COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

41

INSTALL WINDSHIELD WIPER MOTOR ASSEMBLY

a

Install the windshield wiper motor (see INSTALLATION )

42

INSTALL HOOD SUB-ASSEMBLY

a

Install the hood with the 4 bolts

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































b

Attach the lower part of the 2 food supports to the hood support bolt ball joints

c

Attach the hood support clips

Fig. 377: Locating Hood Support Bolt Ball Joints
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

43

ADJUST HOOD SUB-ASSEMBLY (See ADJUSTMENT )

44

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

45

CHECK IGNITION TIMING (See ON-VEHICLE INSPECTION )

46

CHECK ENGINE IDLE SPEED (See ON-VEHICLE INSPECTION )

47

CHECK CO/HC (See ON-VEHICLE INSPECTION )

48

CHECK ENGINE OIL LEVEL (See ON-VEHICLE INSPECTION )

49

CHECK ENGINE COOLANT LEVEL (See ON-VEHICLE INSPECTION )

ENGINE UNIT

COMPONENTS

NOTE:

Install the hood support while supporting the hood by hand.

NOTE:

Check that the hood support is engaged in the ball joint and it cannot
be pulled out.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

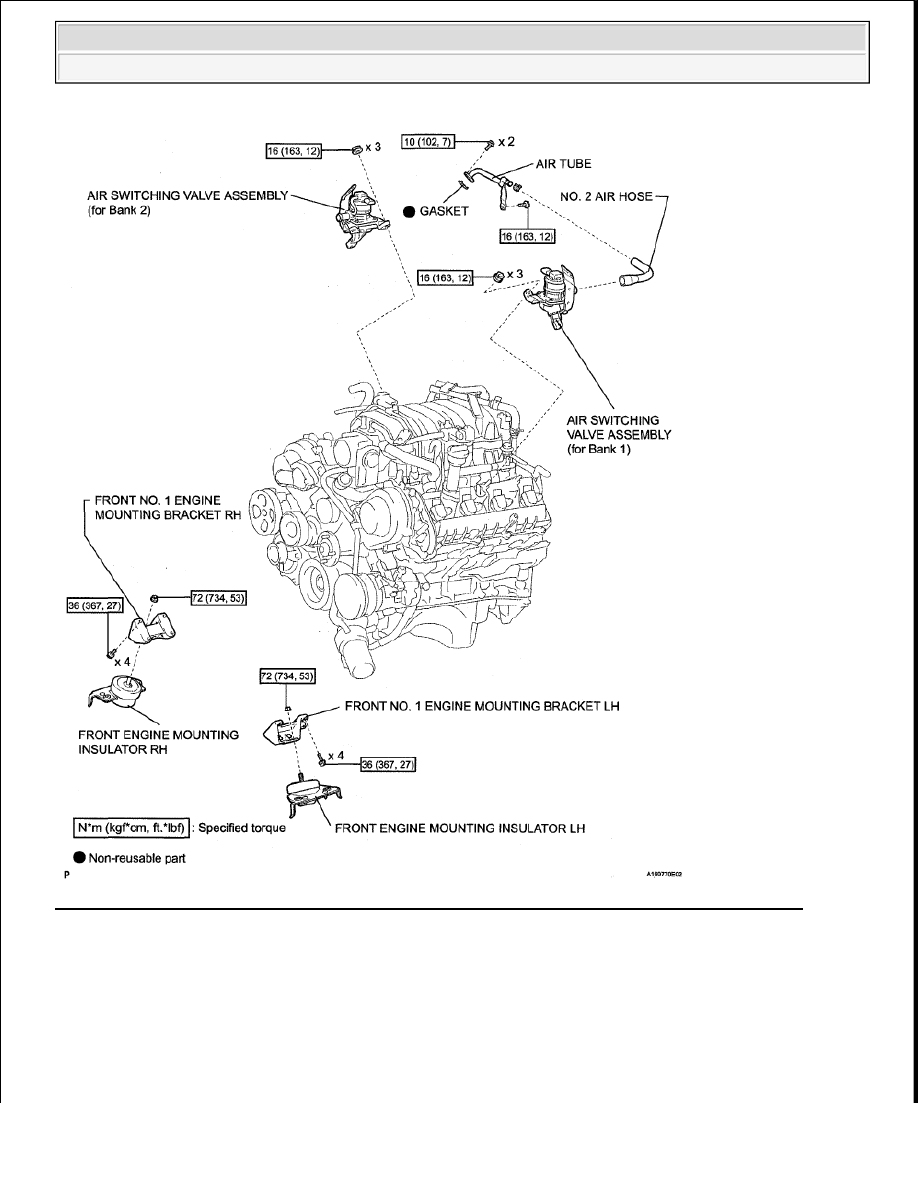

Fig. 378: Identifying Engine Unit Replacement Components With Torque Specifications (1 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

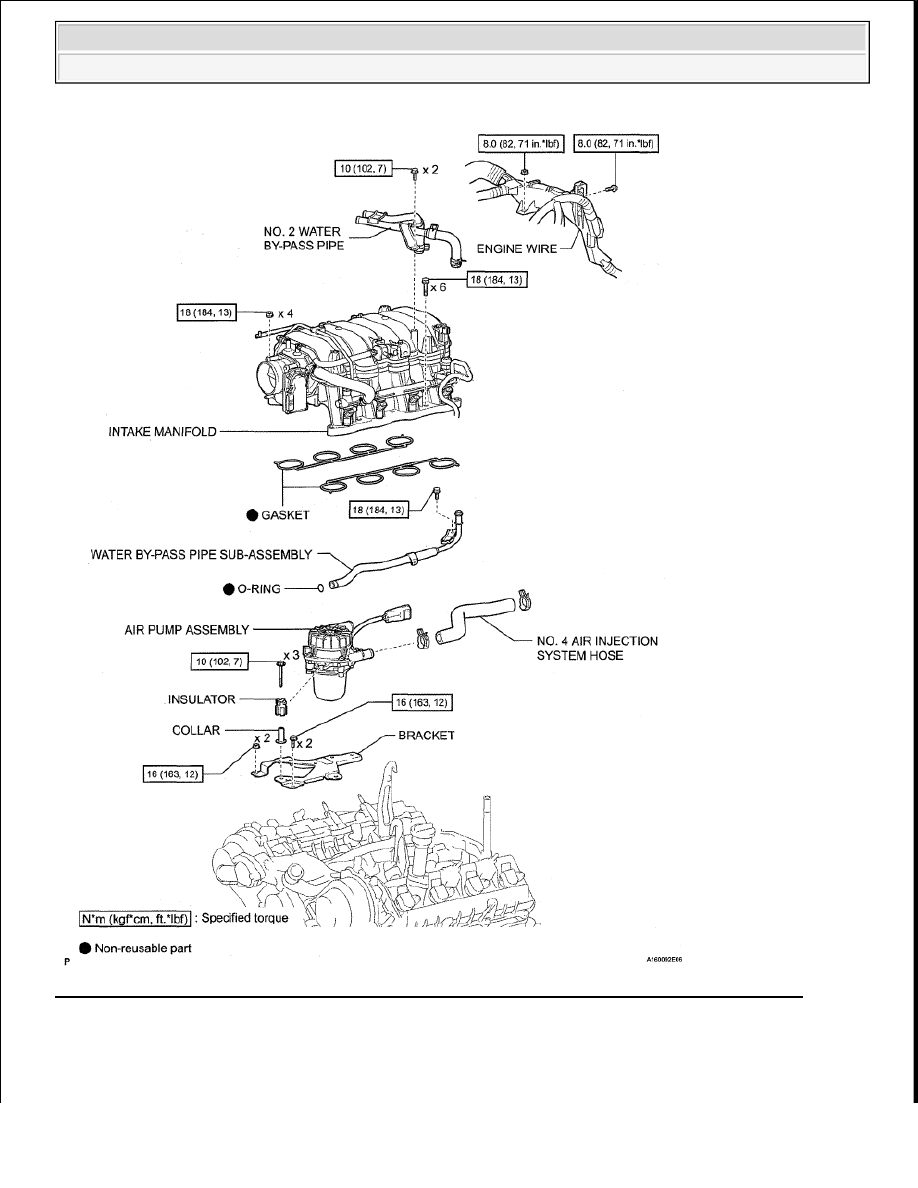

Fig. 379: Identifying Engine Unit Replacement Components With Torque Specifications (2 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
