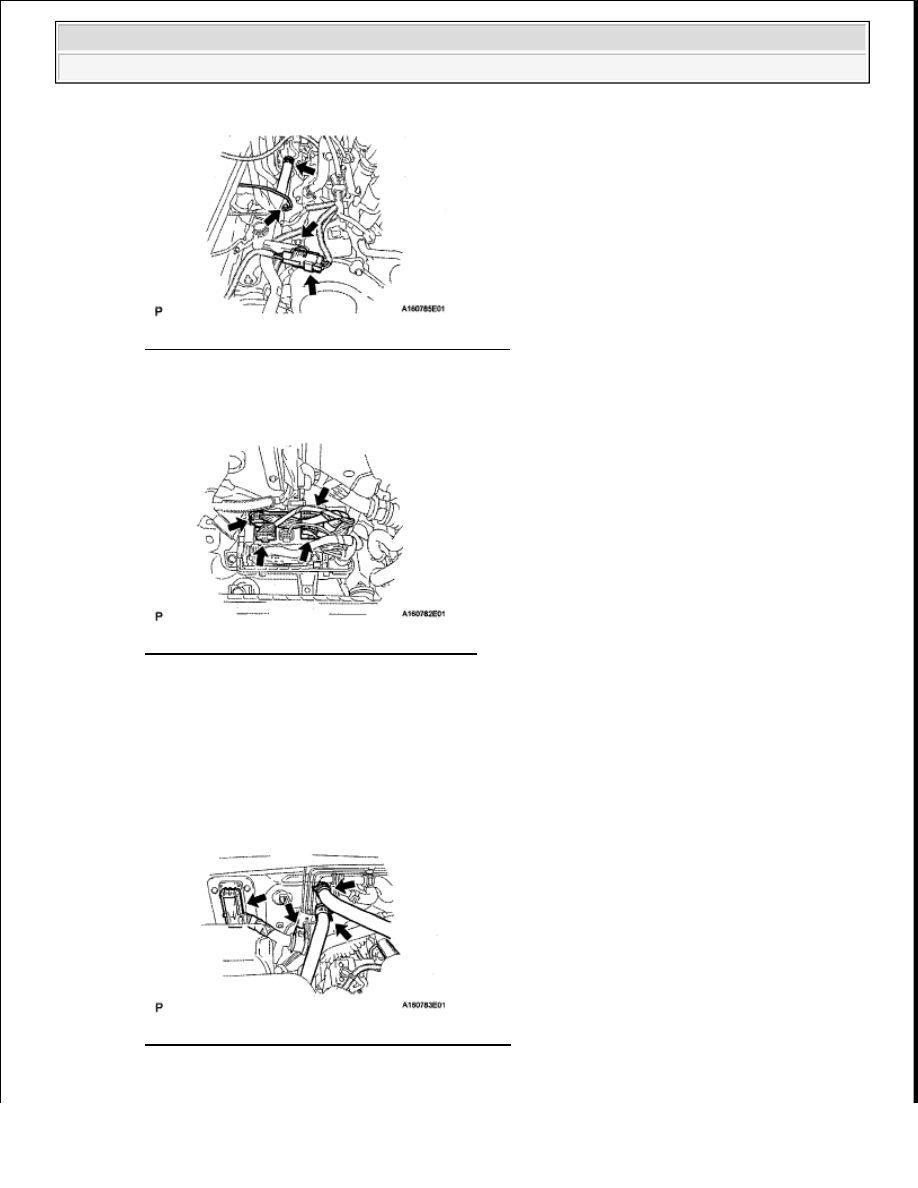

Fig. 368: Locating Connector Bracket And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i

Connect the 4 connectors to the connector holder block

Fig. 369: Locating Connector Holder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j

Connect the heater hoses

k

Connect the ECM connector and clamp

HINT:

Refer to the following procedures to connect the ECM connector (see INSTALLATION )

Fig. 370: Locating Clamp And ECM Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































l

Connect the vacuum hose assembly

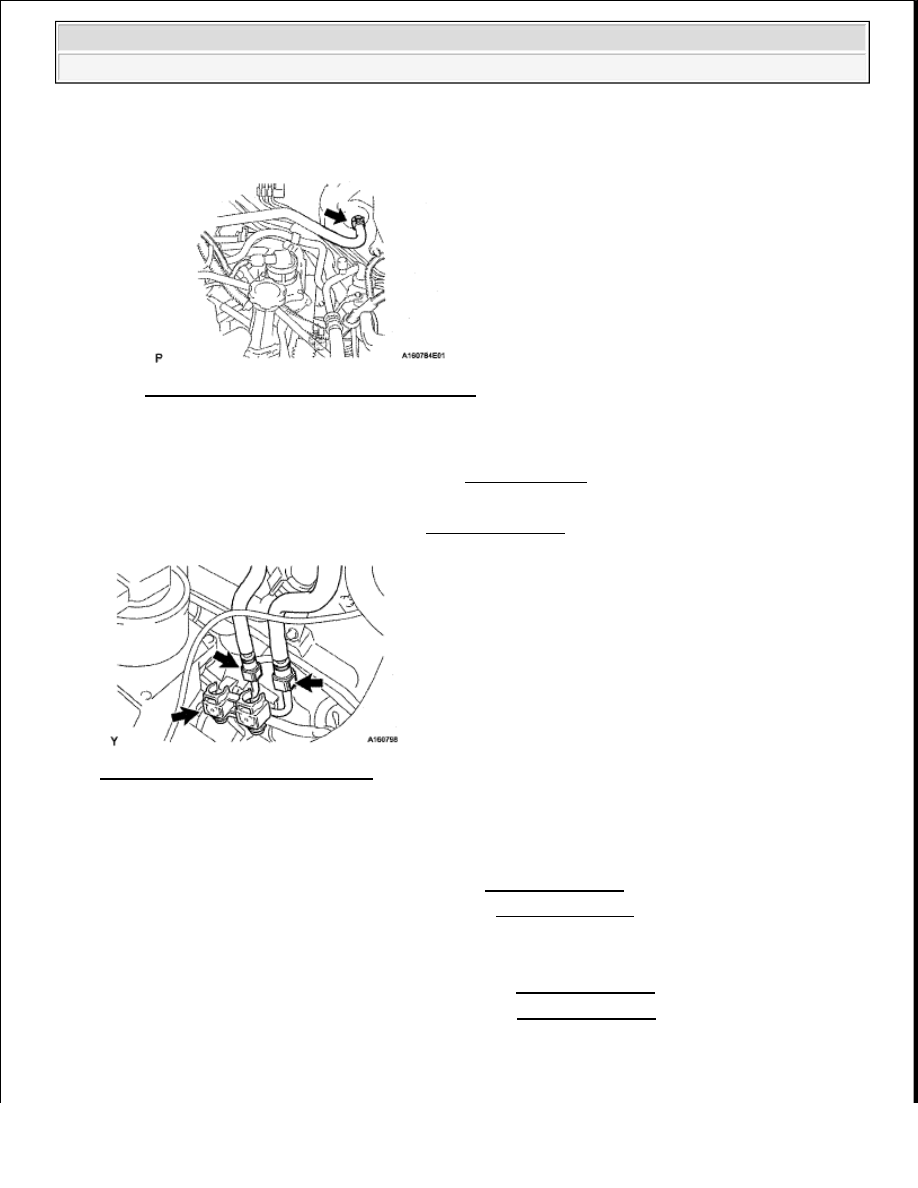

Fig. 371: Locating Vacuum Hose Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19

CONNECT FUEL MAIN AND RETURN HOSE

a

Connect the fuel main and return hoses (see PRECAUTION )

b

Install the fuel pipe clamp

20

INSTALL RADIATOR ASSEMBLY (See INSTALLATION )

Fig. 372: Locating Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21

INSTALL OIL COOLER ASSEMBLY (w/ Trailer Towing System)

a

Install the oil cooler (see INSTALLATION )

22

INSTALL FLUID COUPLING ASSEMBLY (See INSTALLATION )

23

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

24

INSTALL RADIATOR HOSE OUTLET

25

INSTALL RADIATOR HOSE INLET

26

INSTALL RADIATOR SIDE DEFLECTOR LH (See INSTALLATION )

27

INSTALL RADIATOR SIDE DEFLECTOR RH (See INSTALLATION )

28

INSTALL AIR CLEANER ASSEMBLY

a

Install the air cleaner case with the 2 bolts



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

b

Install the air cleaner element onto the air cleaner case

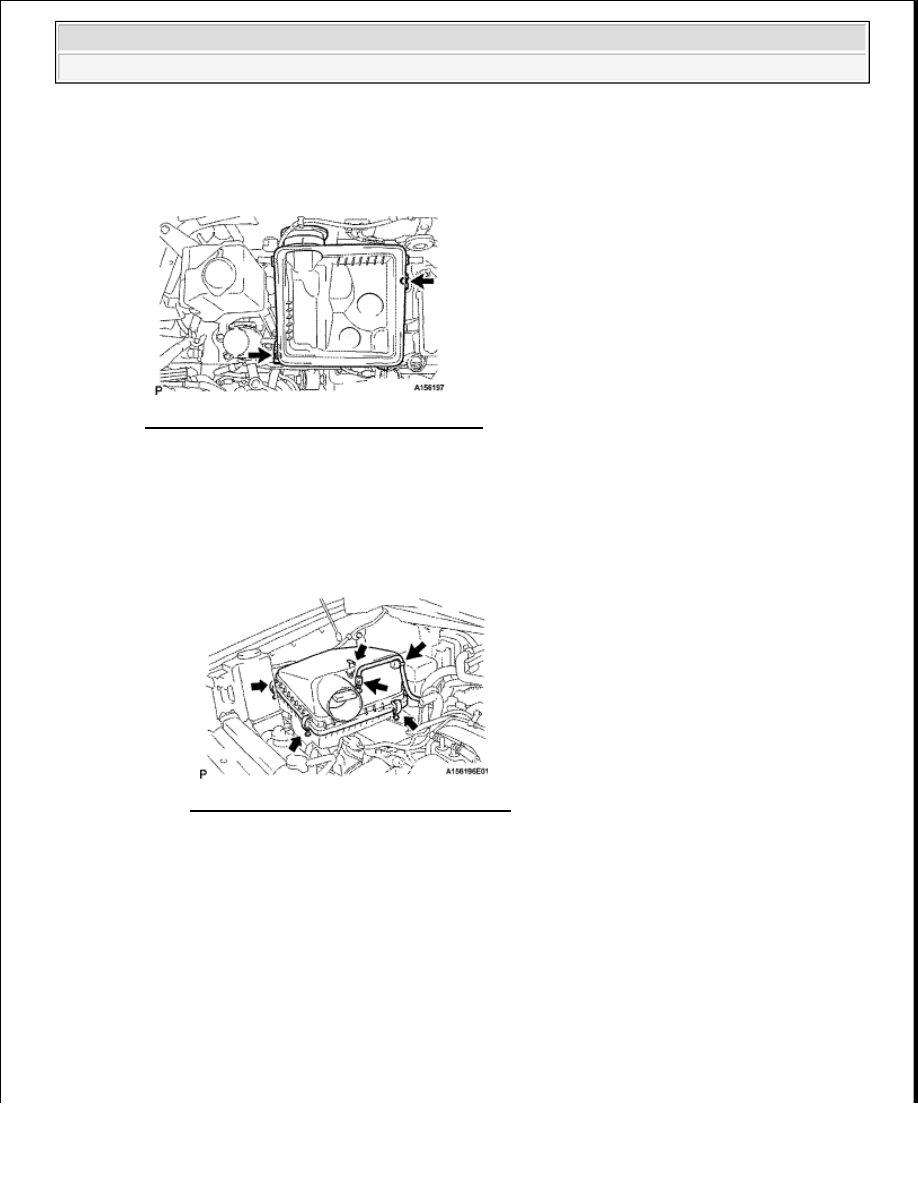

Fig. 373: Identifying Air Cleaner Case Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the air cleaner cap

1

Fasten the 4 hook clamps

2

Connect the MAF meter connector

3

Attach the wire harness clamp

Fig. 374: Identifying Air Cleaner Element
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

INSTALL NO. 2 VENTILATION HOSE

a

Install the No  2 ventilation hose and vacuum hose



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































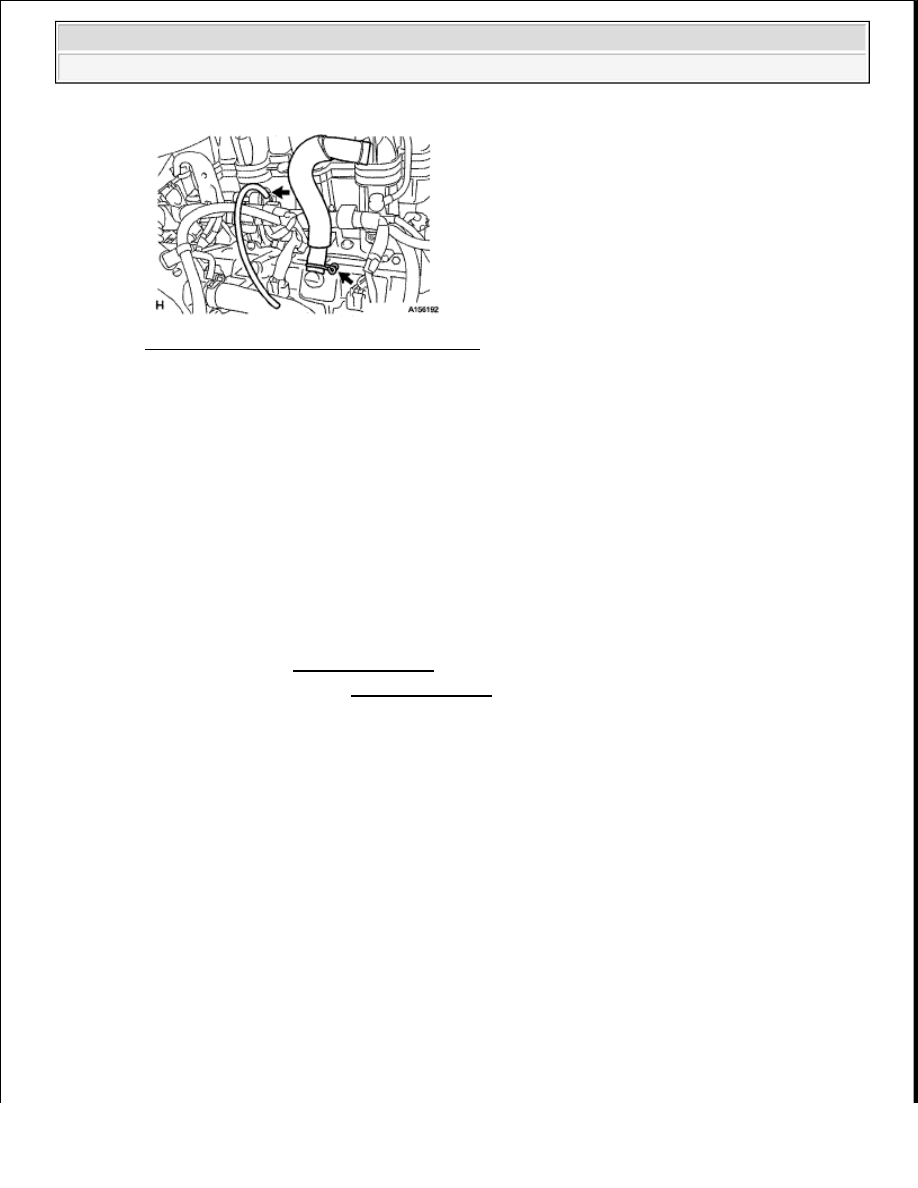

Fig. 375: Identifying No. 2 Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30

INSTALL AIR CLEANER HOSE ASSEMBLY

a

Install the air cleaner hose

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)

HINT:

Make sure that the clamp band end is aligned with the limit mark when the hose clamp is tightened,
as indicated by A and B below

b

Connect the vacuum hose

c

Connect the No  2 ventilation hose

31

ADD ENGINE OIL (See REPLACEMENT )

32

ADD ENGINE COOLANT (See REPLACEMENT )
