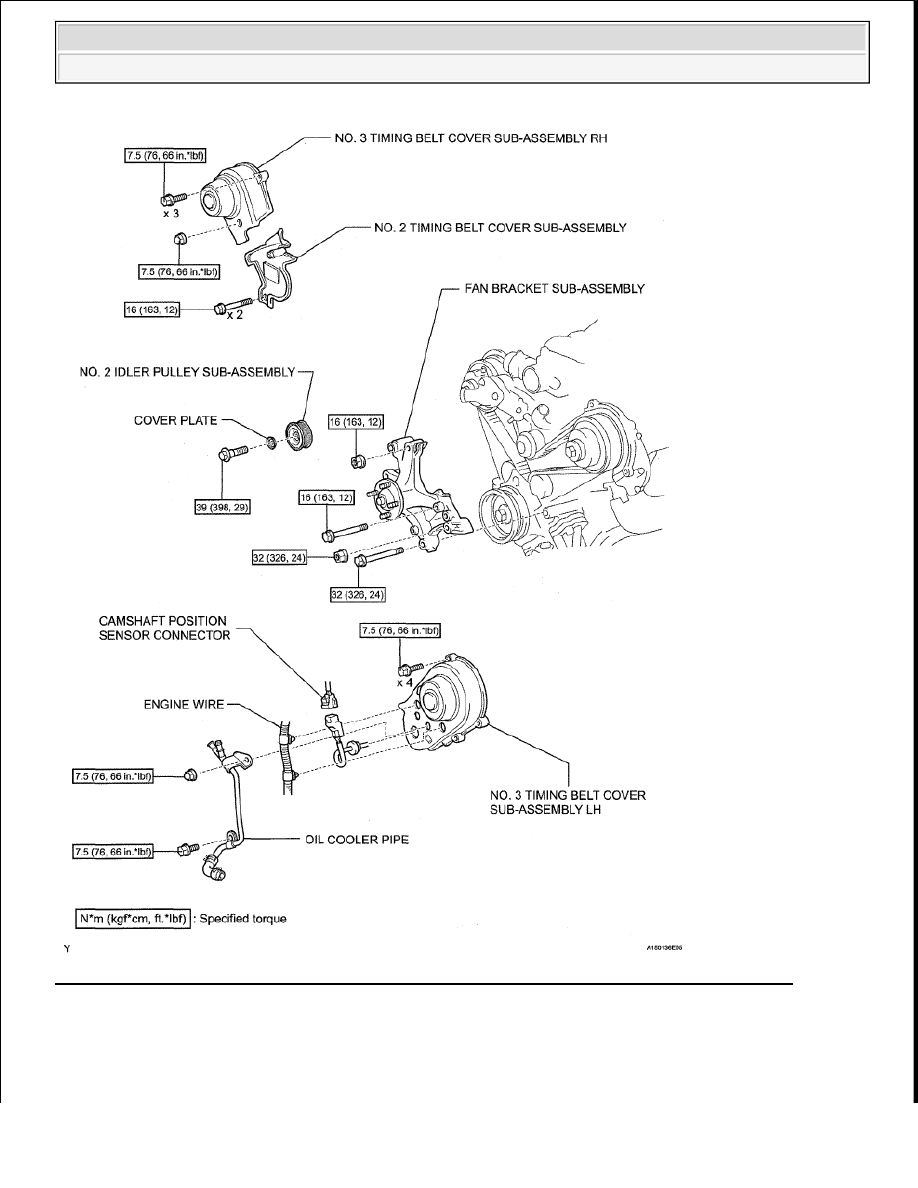

Fig. 321: Identifying Air Cleaner Replacement Components With Torque Specifications (4 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































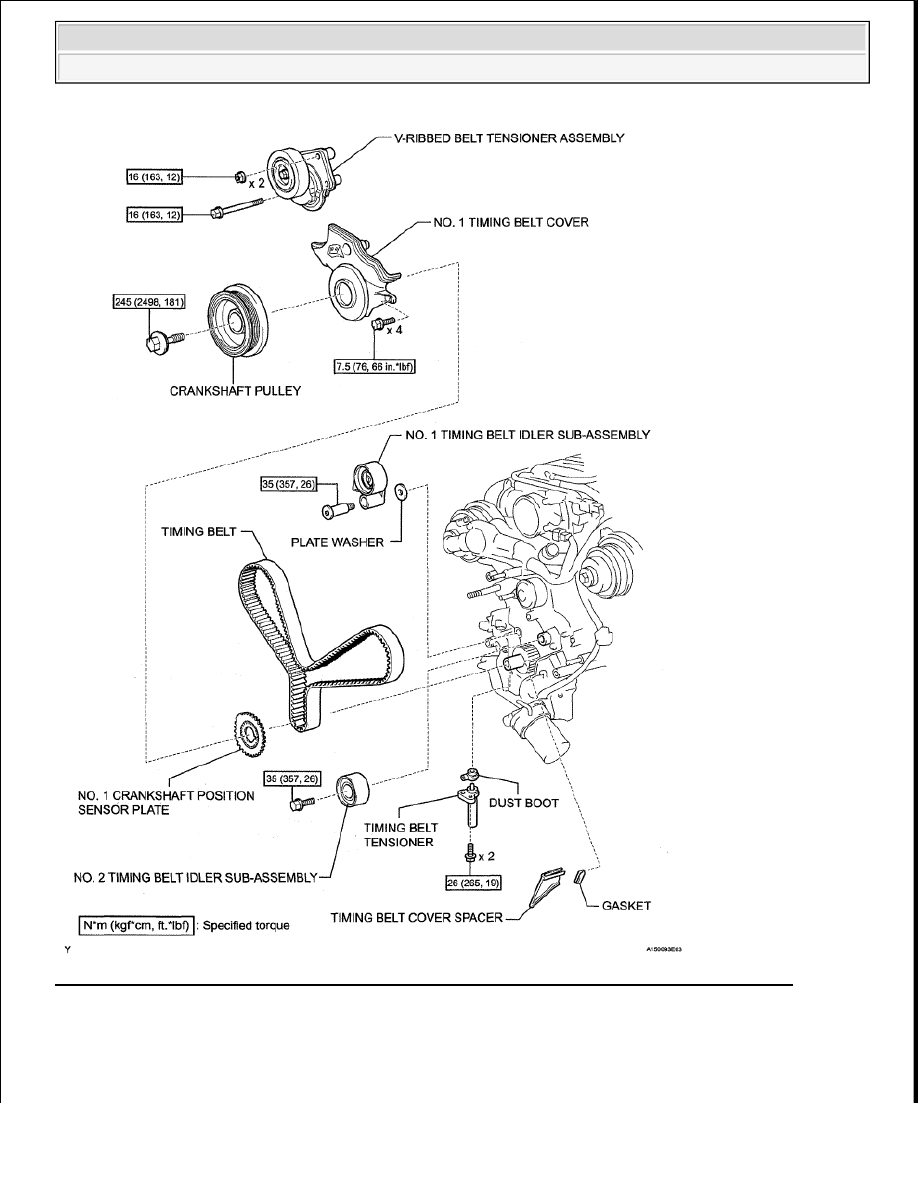

Fig. 322: Identifying Air Cleaner Replacement Components With Torque Specifications (5 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 323: Identifying Air Cleaner Replacement Components With Torque Specifications (6 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2

REMOVE TIMING BELT

a

Remove the timing belt (see REMOVAL )

3

REMOVE CRANKSHAFT TIMING PULLEY

a

Using SST, remove the timing pulley

SST 09950-50013 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09954-05011)

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and setting. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).

NOTE:

Do not turn the timing pulley.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

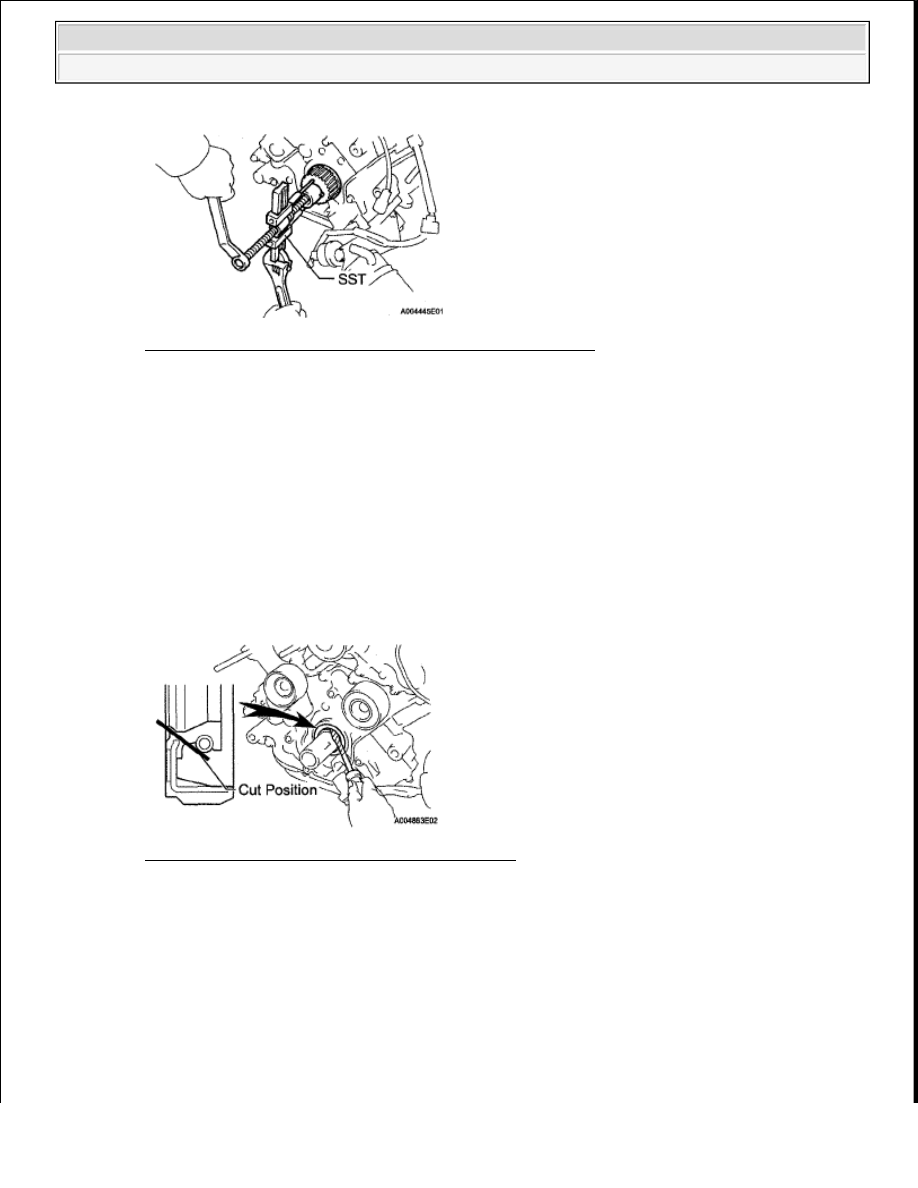

Fig. 324: Using SST To Remove Crankshaft Timing Pulley
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

REMOVE FRONT CRANKSHAFT OIL SEAL

a

Using a knife, cut off the lip of the oil seal

b

Using a screwdriver, pry out the oil seal

HINT:

Tape the screwdriver tip before use

Fig. 325: Prying Out Oil Seal Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL FRONT CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal until its surface is flush with the oil pump body edge

SST 09316-60011 (09316-00011)

NOTE:

Do not damage the surface of the oil seal press fit hole and
crankshaft.
