Toyota Tundra. Manual - part 1891

If any of the connecting rod cap bolts cannot meet the torque specification, replace the
connecting rod cap bolts

2

Mark the front of the connecting cap bolt with paint

3

Tighten the cap bolts another 90° as shown below

4

Check that the painted marks are now at a 90° angle to the front

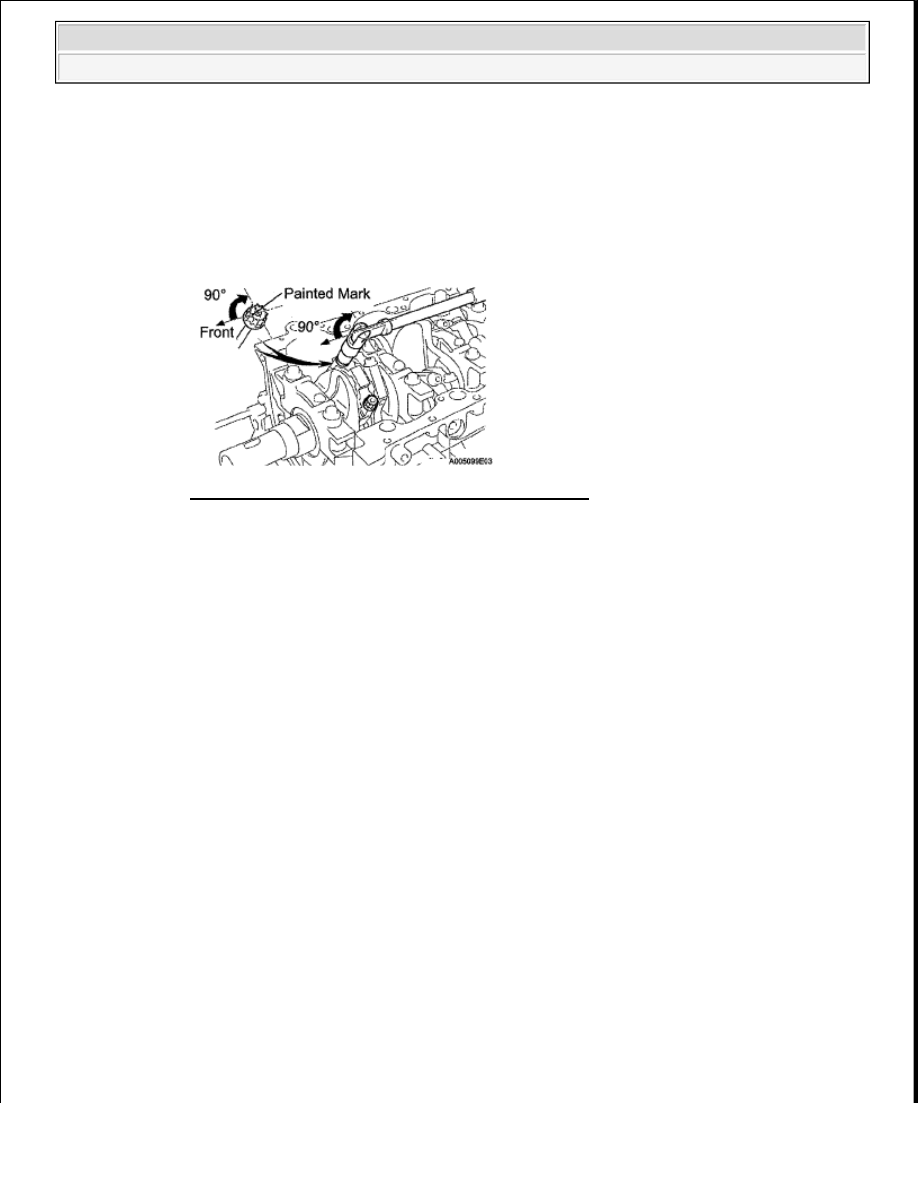

Fig. 317: Identifying Painted Marks Angle To Front
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Check that the crankshaft turns smoothly

FRONT CRANKSHAFT OIL SEAL

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 318: Identifying Air Cleaner Replacement Components With Torque Specifications (1 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

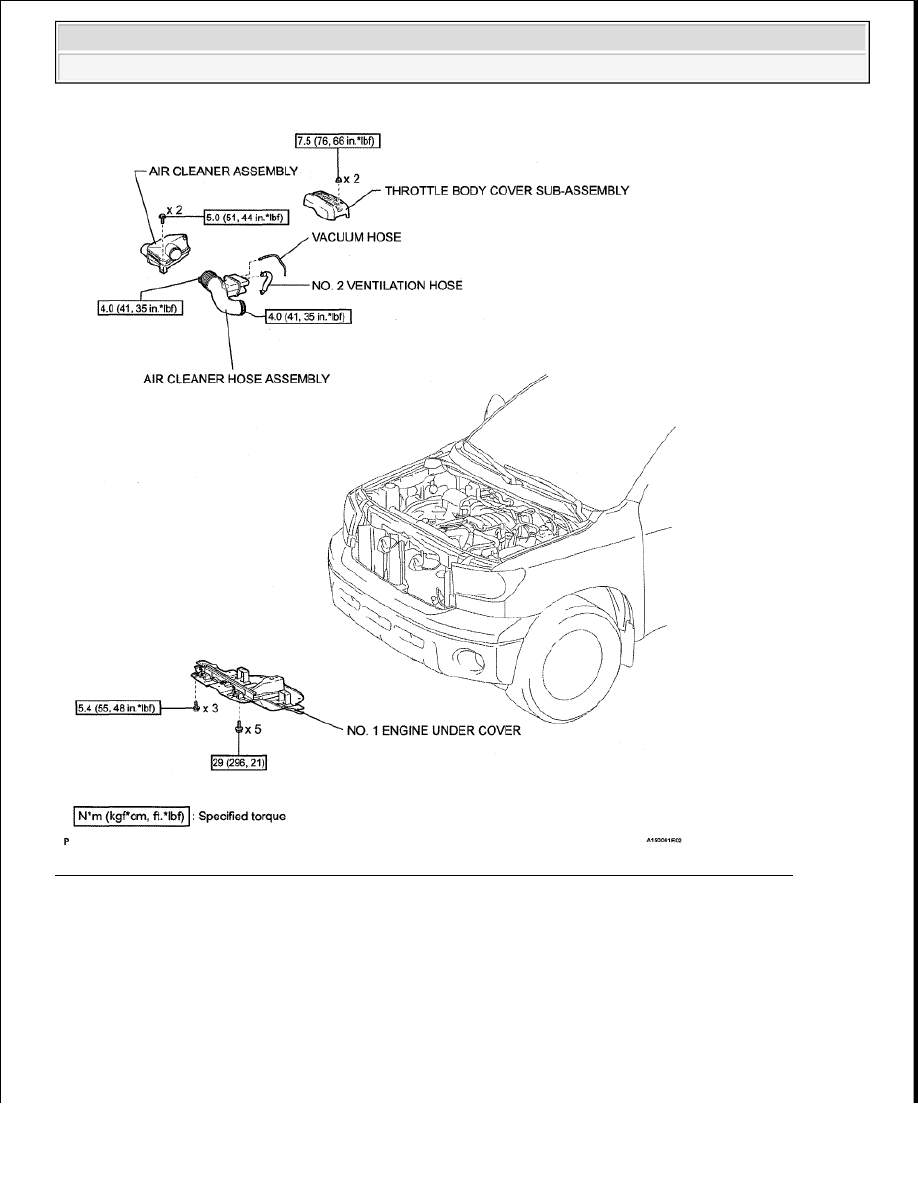

Fig. 319: Identifying Air Cleaner Replacement Components With Torque Specifications (2 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 320: Identifying Air Cleaner Replacement Components With Torque Specifications (3 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
