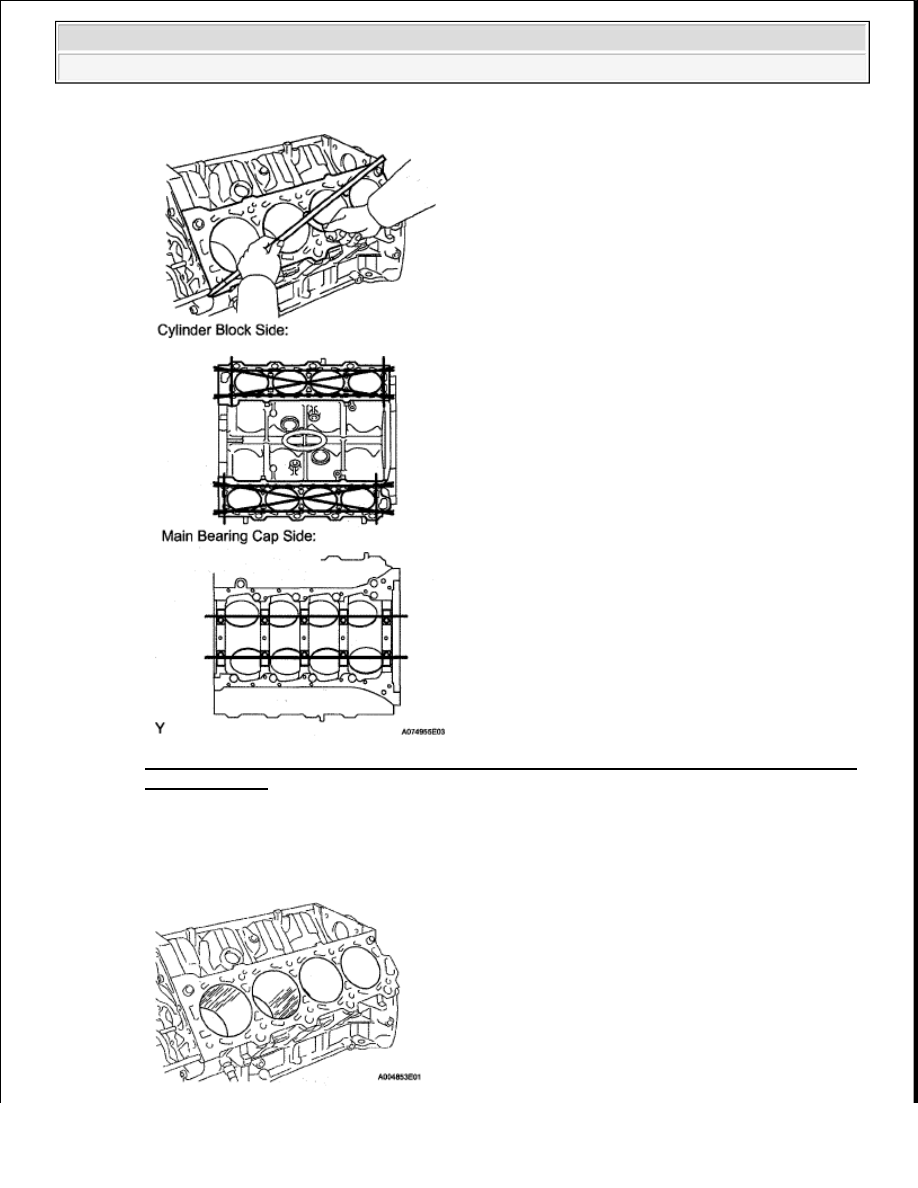

Fig. 267: Measuring Surfaces Of Cylinder Head And Main Bearing Cap Using Straight Edge
& Feeler Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Visually check the cylinder for vertical scratches  If deep scratches are present, rebore all 8
cylinders and replace all 8 pistons  If necessary, replace the cylinder block



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 268: Identifying Cylinder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSPECT CYLINDER BORE

HINT:

There are 3 standard cylinder bore diameter sizes, marked "1", "2" and "3" accordingly  The mark is
stamped on the top of the cylinder block

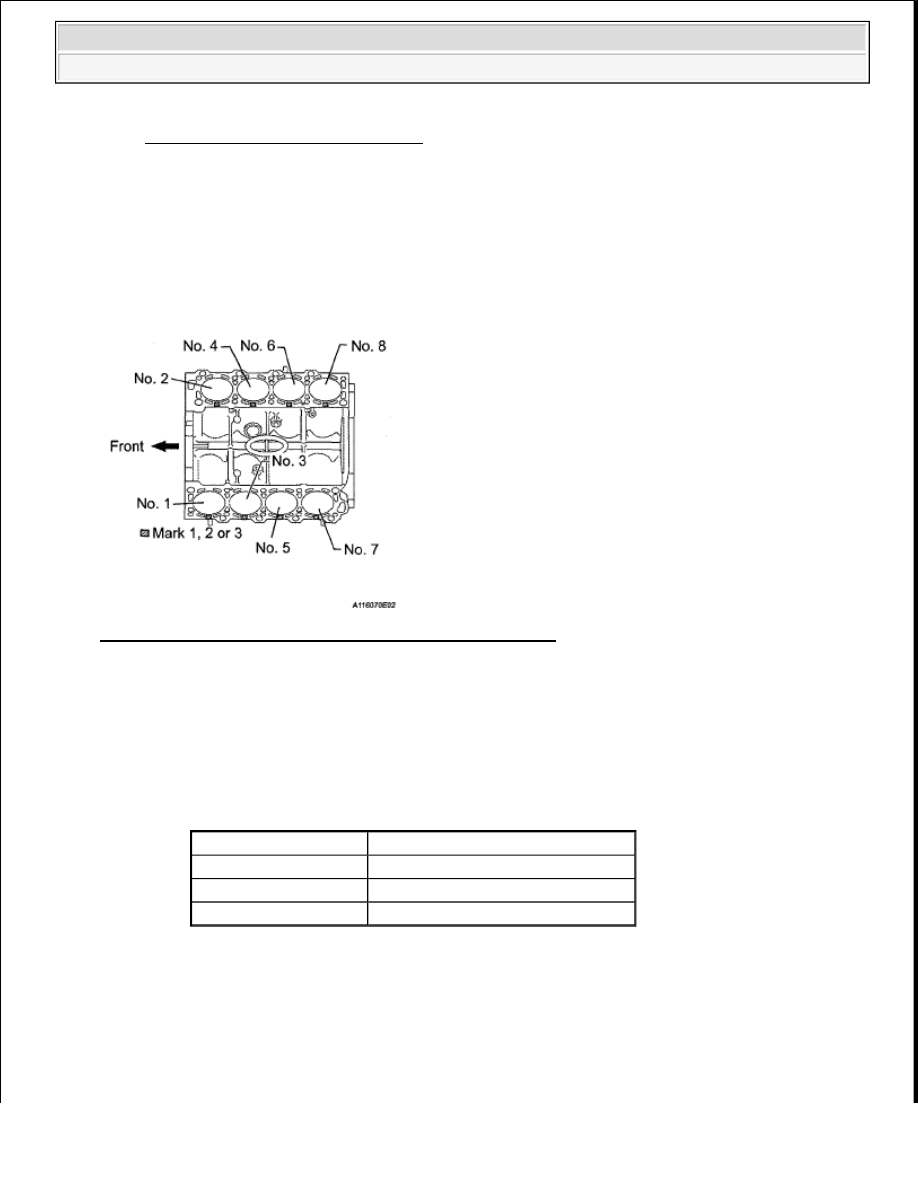

Fig. 269: Identifying Cylinder Bore Diameter Sizes Marked
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Inspect the cylinder bore diameter

1

Using a cylinder gauge, measure the cylinder bore diameter at positions A, B and C in the
thrust and axial directions

Measurement position

CYLINDER SPECIFICATION

Measurement Position

Cylinder Bore Position

A

10 mm (0 394 in ) from top edge

B

Center

C

10 mm (0 394 in ) from bottom edge



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































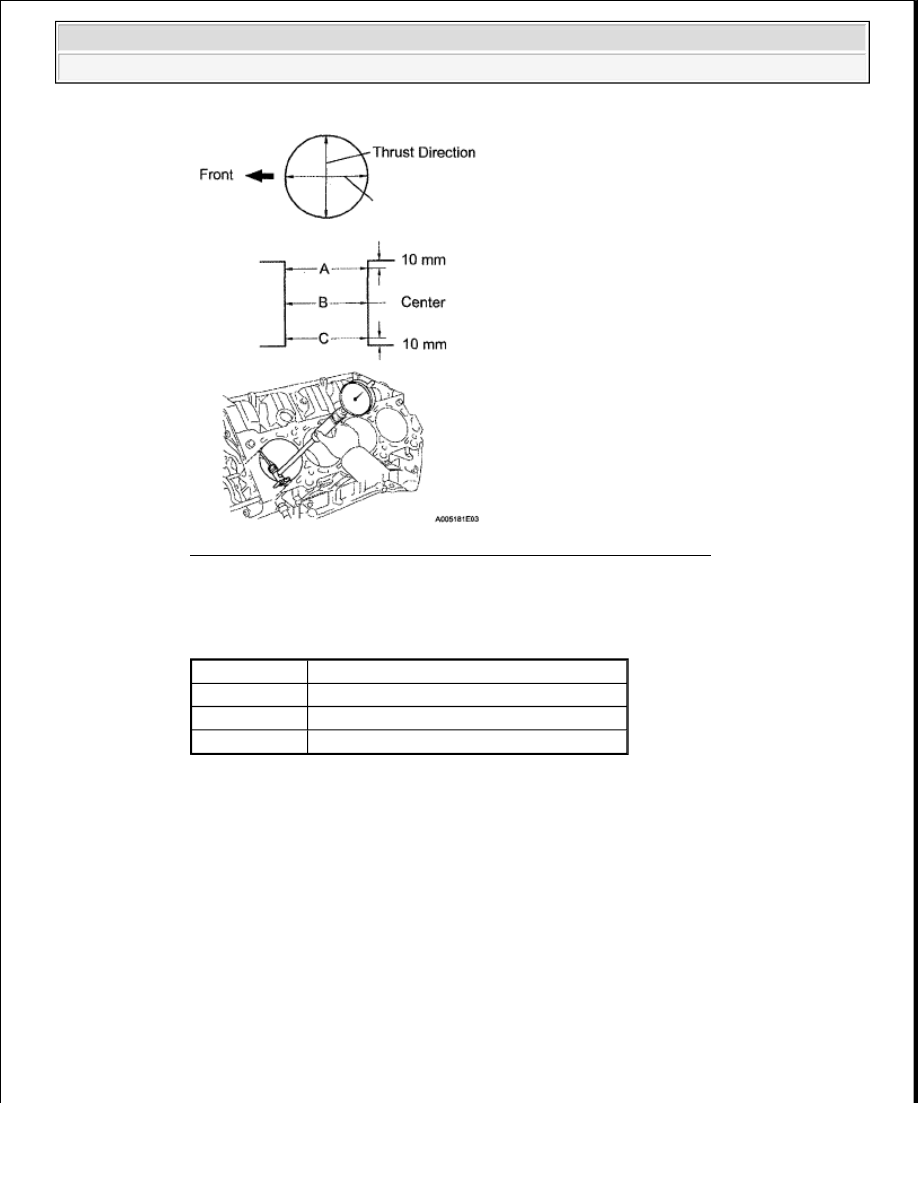

Fig. 270: Measuring Cylinder Bore Diameter Using Cylinder Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard diameter

STANDARD DIAMETER SPECIFICATION

Maximum diameter: 94.230 mm (3.71 in.)

If the diameter is greater than the maximum, rebore all 8 cylinders and replace all 8 pistons
If necessary, replace the cylinder block

3

INSPECT PISTON SUB-ASSEMBLY WITH PIN

a

Clean the piston

1

Using a gasket scraper, remove the carbon from the piston top

Number Mark

Specified Condition

Mark 1

94 002 to 94 010 mm (3 7009 to 3 7011 in )

Mark 2

94 010 to 94 023 mm (3 7011 to 3 7017 in )

Mark 3

94 023 to 94 031 mm (3 7017 to 3 7020 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

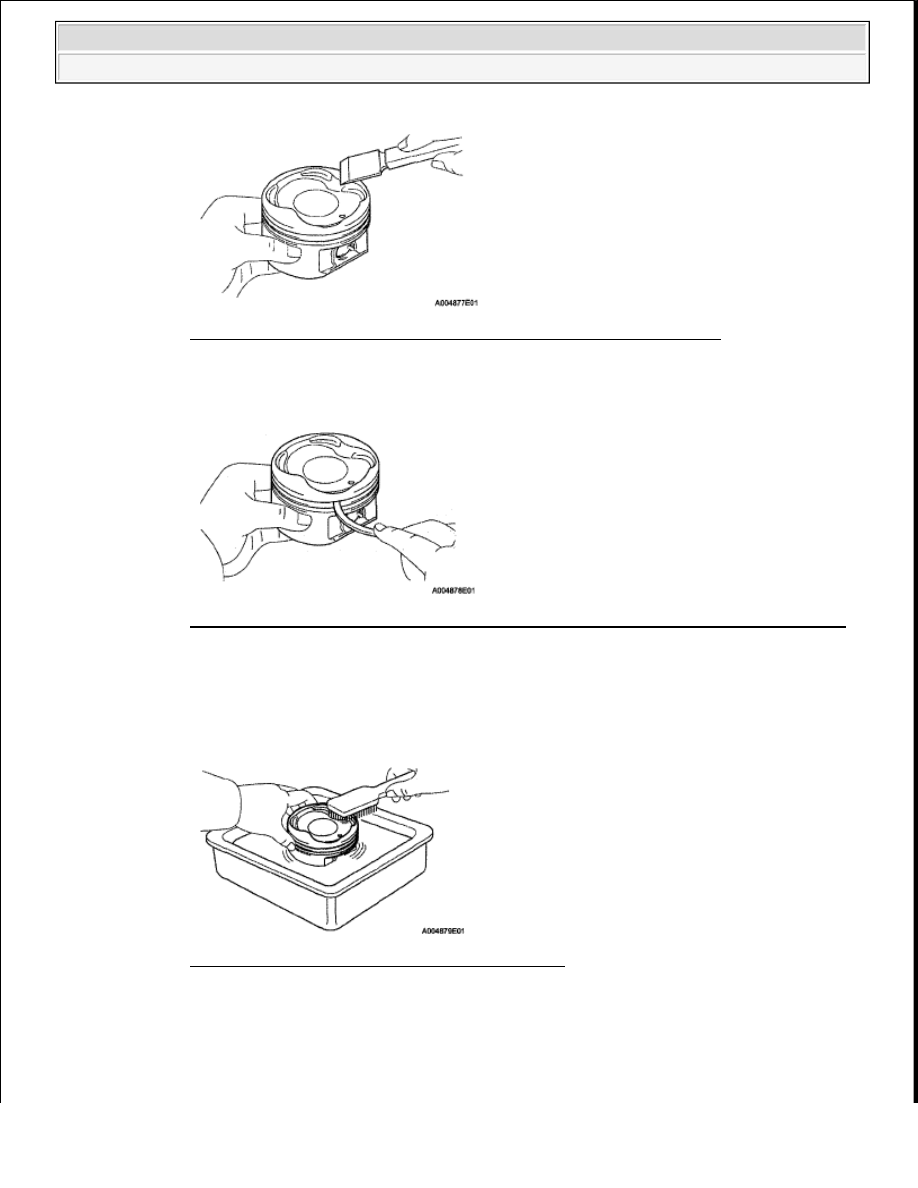

Fig. 271: Using Gasket Scraper To Remove Carbon From Piston Top
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Using a groove cleaning tool or broken ring, clean the piston ring grooves

Fig. 272: Cleaning Piston Ring Grooves Using Groove Cleaning Tool Or Broken Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Using solvent and a brush, thoroughly clean the piston

Fig. 273: Cleaning Piston Using Solvent & Brush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Inspect the piston oil clearance

HINT:

NOTE:

Do not use a wire brush.
