HINT:

The cylinder head bolts are tightened in 3 progressive steps

e

Step 2:

1

Mark the cylinder head bolt head with paint as shown below

2

Tighten the cylinder head bolts another 90° in the sequence shown in step c

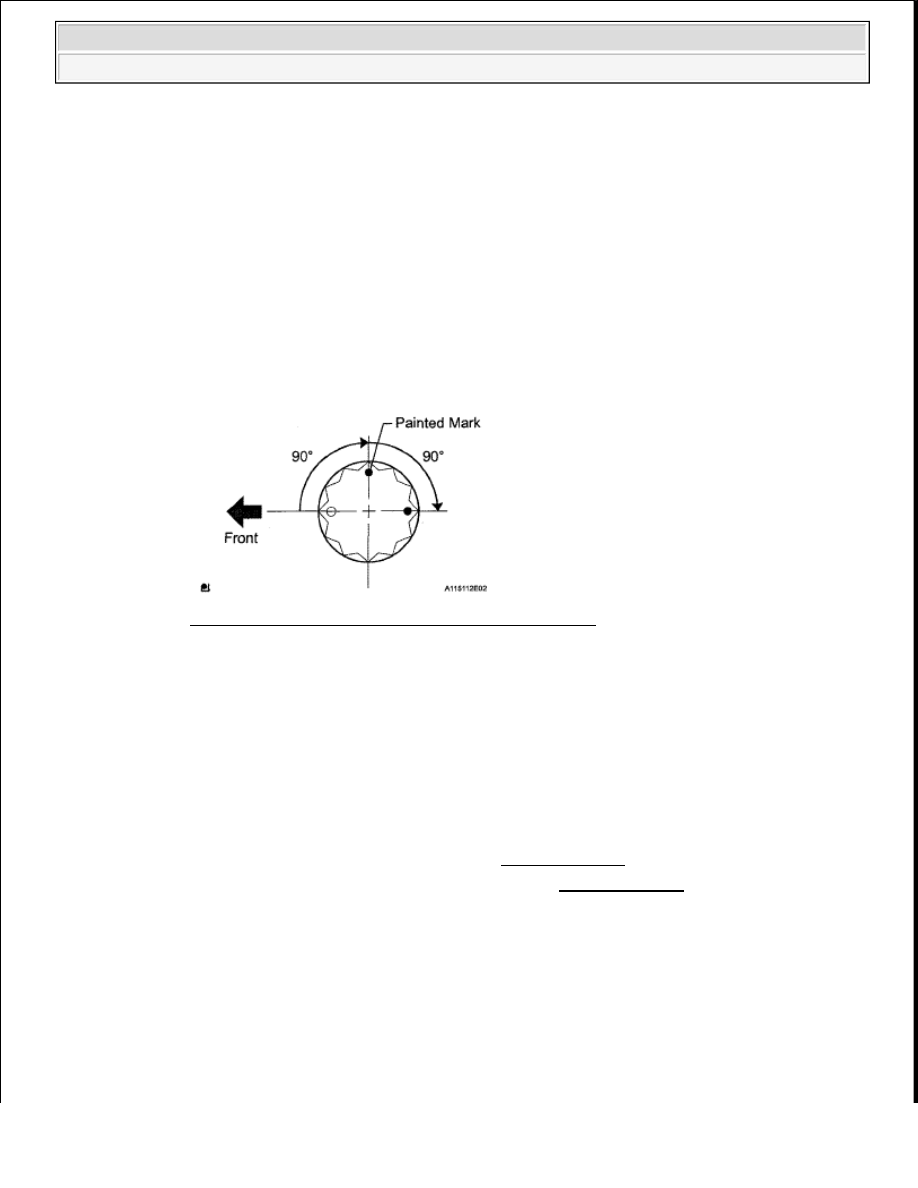

Fig. 153: Identifying Cylinder Head Bolt Paint Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Step 3:

1

Tighten the cylinder head bolts another 90° in the sequence shown in step c

2

Check that the painted marks are now facing rearward

5

INSTALL VALVE LIFTER

a

Apply a light coat of engine oil to the valve lifters and shims

b

Install the valve lifters and shims to the cylinder head

c

Check that the valve lifter rotates smoothly by hand

6

INSTALL CAMSHAFT SETTING OIL SEAL (See REASSEMBLY )

7

INSTALL CAMSHAFT TIMING TUBE ASSEMBLY (See REASSEMBLY )

8

INSTALL CAMSHAFT SUB-ASSEMBLY RH

NOTE:

Do not drop the plate washer for the cylinder head bolt into
portion A of the cylinder head. If dropped into portion A, the
plate washer will pass through the cylinder head and cylinder
block into the oil pan.

NOTE:



As the thrust clearance of the camshaft is small, the camshaft must
be kept level while it is being removed. If the camshaft is not kept
level, the portion of the cylinder head which receives the shaft thrust
may crack or be damaged. To avoid this, the following steps should
be carried out.



Having the crankshaft pulley at a wrong angle can cause the piston



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































a

Apply a light coat of engine oil to the cam lobe and gear of the camshaft and also the journal of the
cylinder head

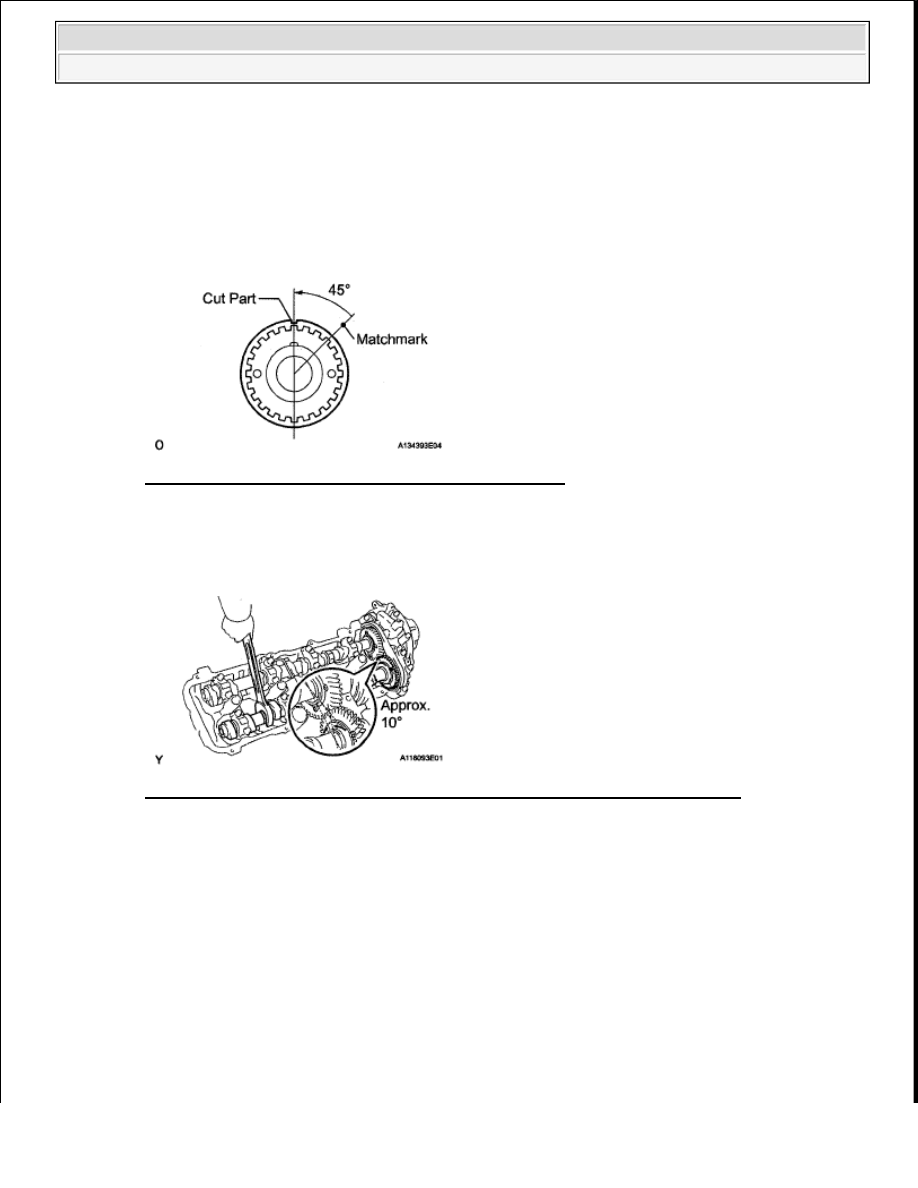

Fig. 154: Identifying Cylinder Head Bolt Timing Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Using a wrench, align the timing marks (1 dot marks each) of the camshaft drive and driven main
gears, and set the No  1 and No  2 camshafts in place

Fig. 155: Aligning Timing Marks Of Camshaft Drive And Driven Main Gears
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the bearing cap

1

Apply seal packing to the camshaft housing plug groove

HINT:

Remove any old packing (FIPG) material before applying new seal packing

Seal packing: Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

head and valve head to come into contact with each other when
removing the camshaft. Always set the crankshaft pulley at the
correct angle as shown below.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































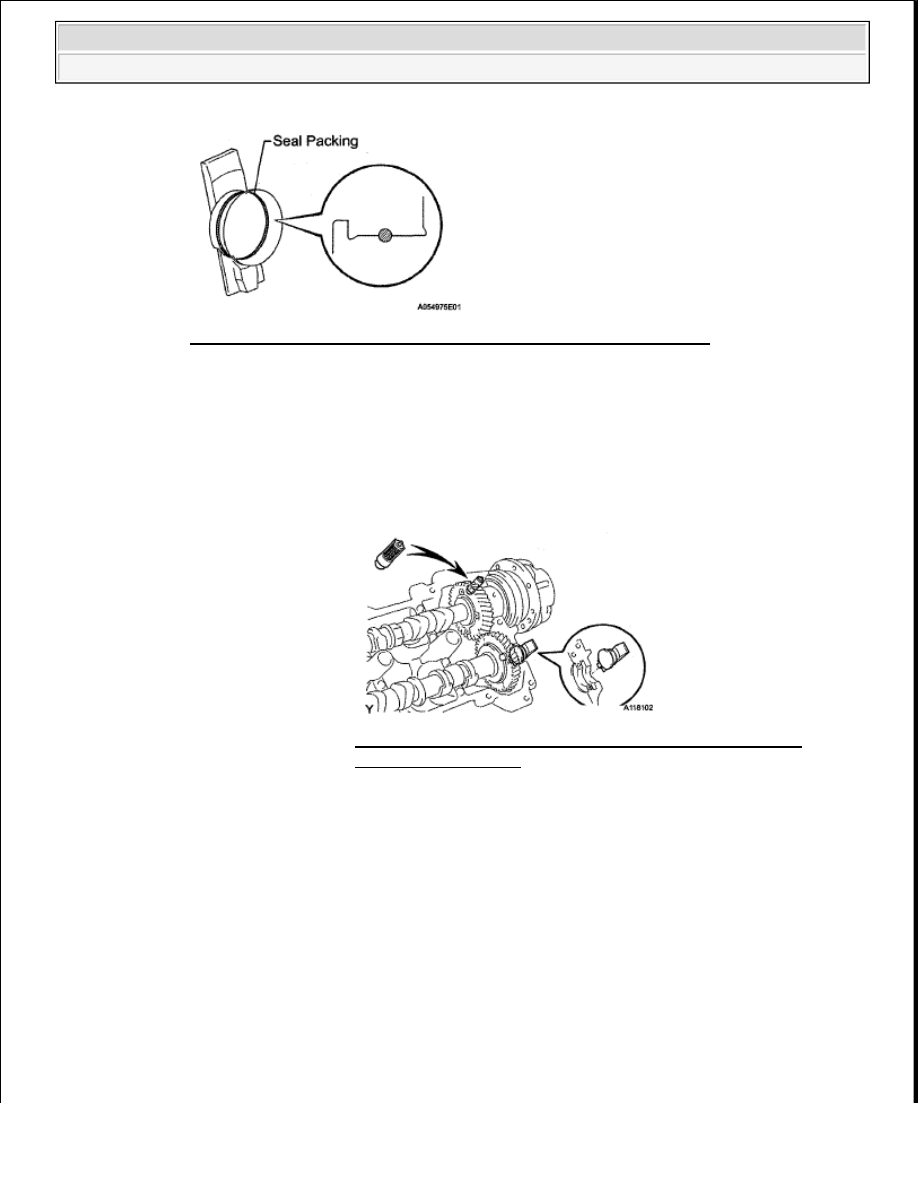

Fig. 156: Applying Seal Packing To Camshaft Housing Plug Groove
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Install the camshaft housing plug and oil control valve filter to the cylinder head as shown
below

3

Apply seal packing to the No  1 bearing cap as shown below

Seal packing: Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Standard seal diameter: 1.5 to 2.0 mm (0.0591 to 0.0787 in.)

NOTE:



Be careful of the installation direction.



Remove any oil from the contact surface.

Fig. 157: Identifying Camshaft Housing Plug And Oil
Control Valve Filter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































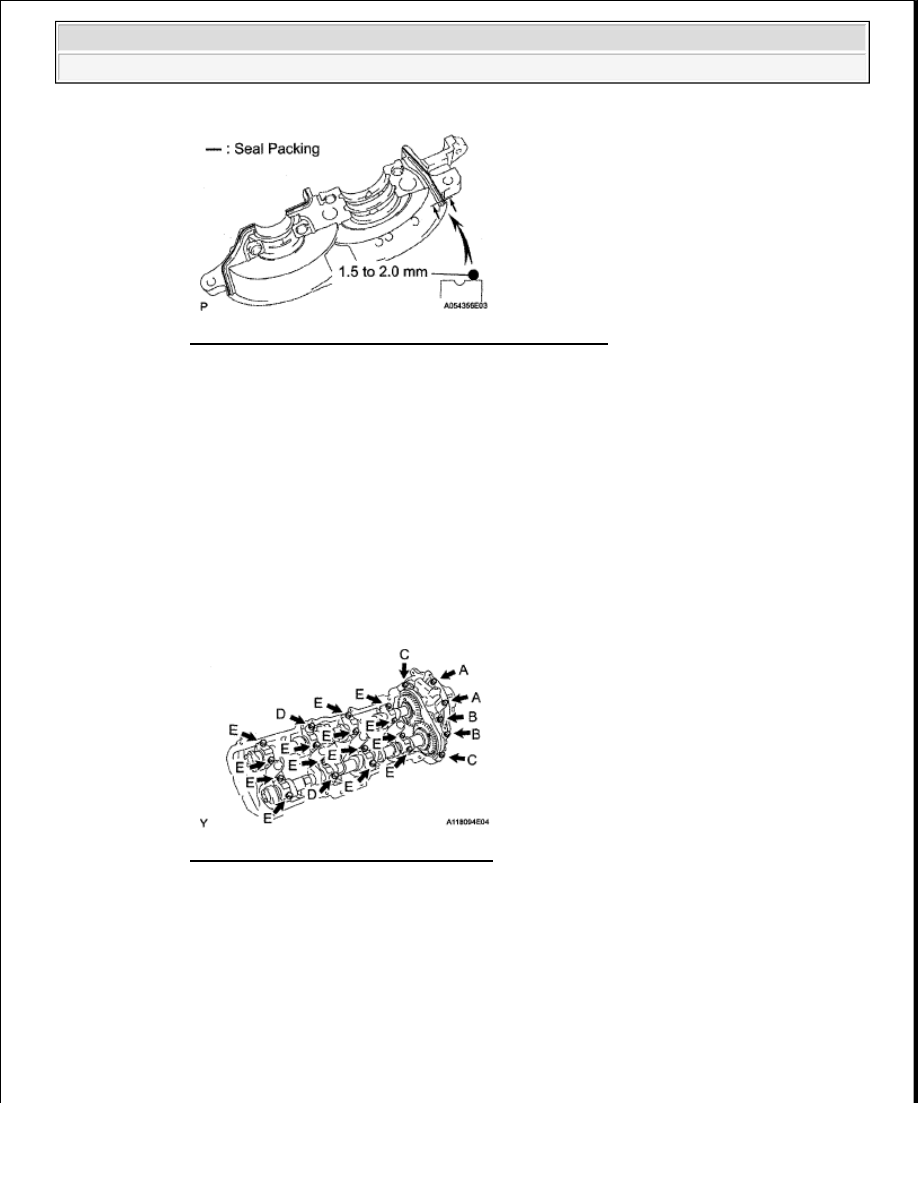

Fig. 158: Applying Seal Packing To No. 1 Bearing Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

Install 4 new seal washers to the bearing cap bolts (A and B)

5

Apply a light coat of engine oil to the threads and under the heads of the bearing cap bolts (C
to E)

Fig. 159: Identifying Bearing Cap Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

Temporarily install the oil feed pipe and bearing caps with the 22 bolts as shown below

NOTE:



Do not apply seal packing to the front bearing cap
grooves.



Install the No. 1 bearing cap and housing plug within 3
minutes.

NOTE:

Do not apply engine oil to the bearing cap bolts (A and B).
