Disconnect the power steering oil pressure switch connector

b

Remove the 2 bolts, and disconnect the vane pump

HINT:

Make sure to suspend the vane pump securely

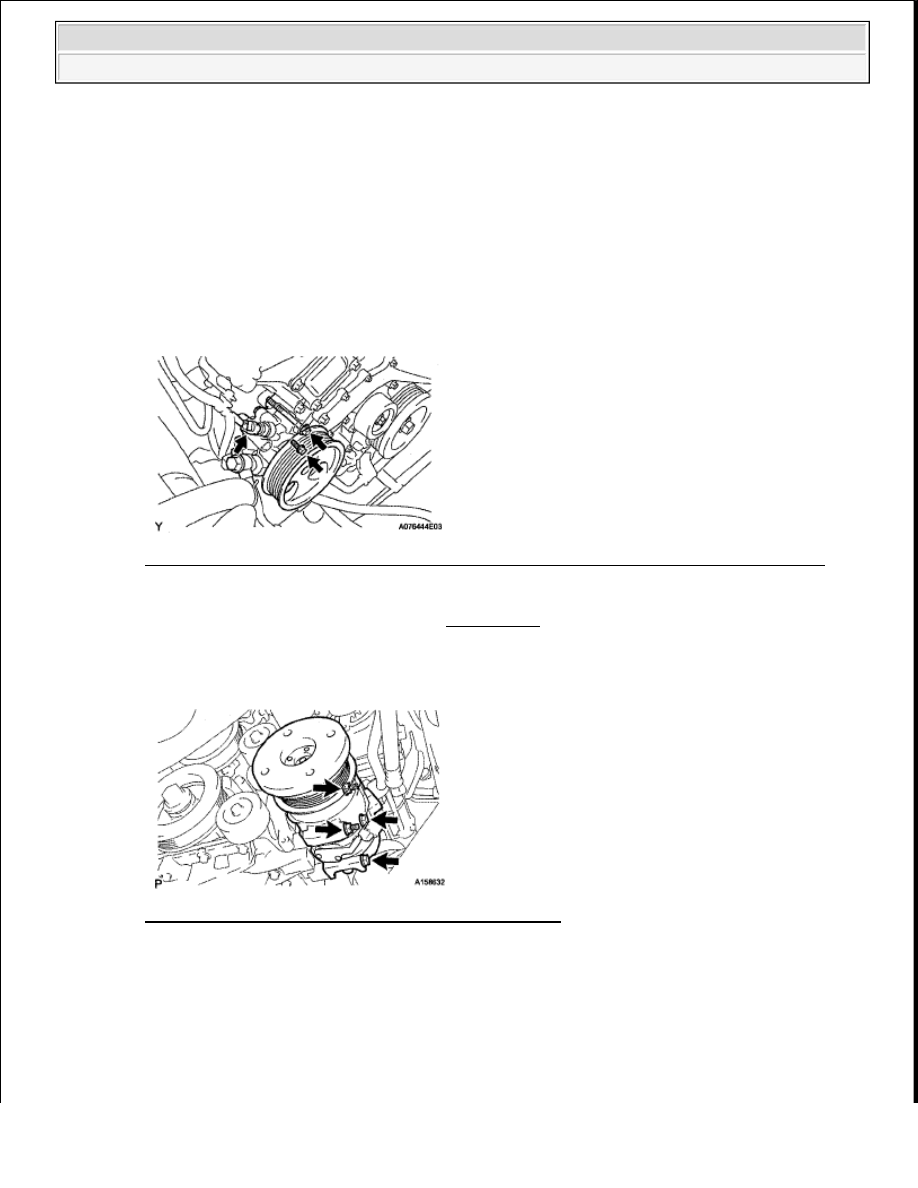

Fig. 185: Locating Power Steering Oil Pressure Switch Connector And Vane Pump Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36

REMOVE GENERATOR ASSEMBLY (See REMOVAL )

37

DISCONNECT COOLER COMPRESSOR

a

Remove the 2 nuts, 2 bolts and disconnect the cooler compressor

Fig. 186: Locating Cooler Compressor Nuts And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

DISCONNECT NO. 1 AND NO. 2 FUEL PIPE

NOTE:

Do not hit other parts with the pulley when separating the vane
pump.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































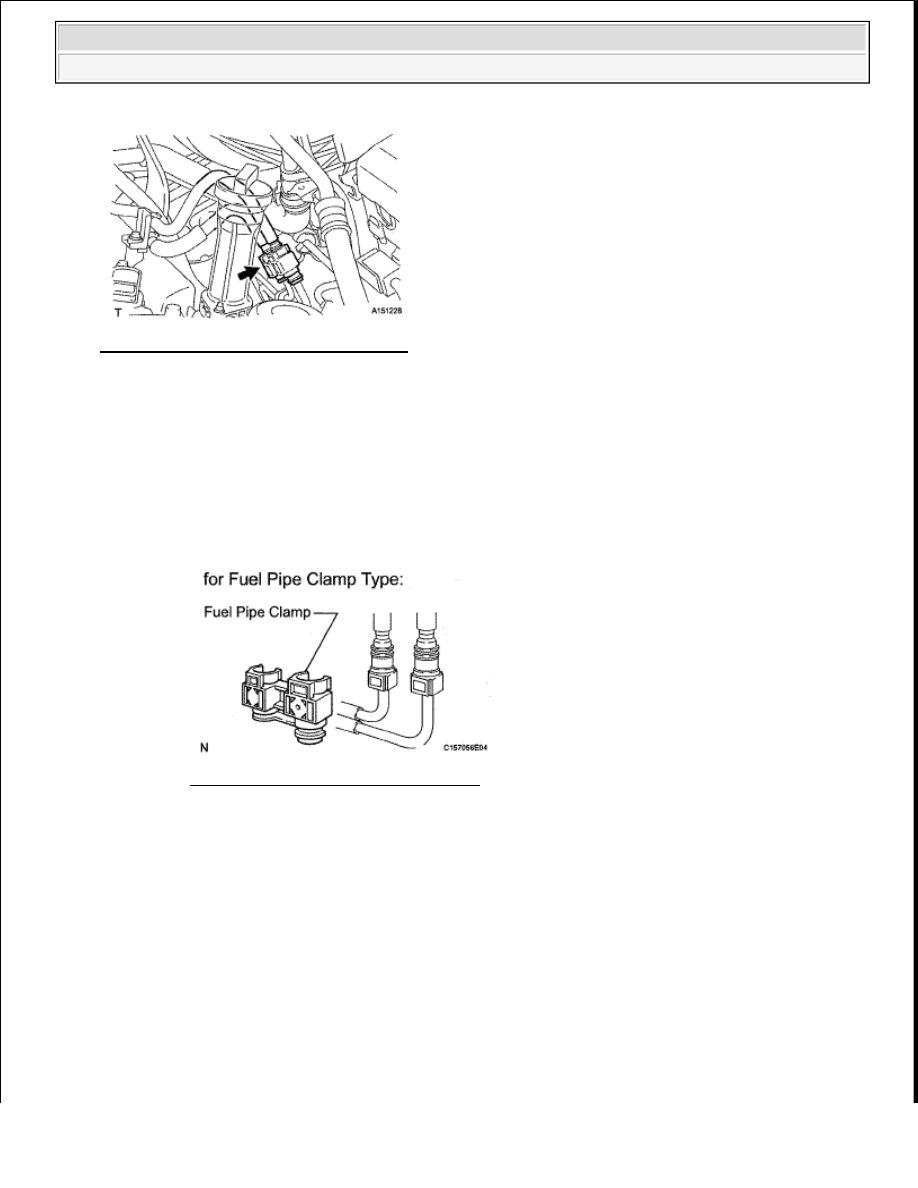

Fig. 187: Locating Fuel Tube Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Disconnect the No  1 and No  2 fuel pipe

1

Remove the fuel pipe clamp from the fuel tube connector

HINT:

Check for dirt or mud on the pipe and around the connector before disconnection  Clean if
necessary

Fig. 188: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Pinch the connector and disconnect the connector and pipe

HINT:

If the connector and the pipe are stuck together, pinch the connector, push and pull the pipe
to disconnect the pipe and pull it out

3

Check for dirt or mud on the seal surface of the disconnected pipe  Clean if necessary

NOTE:

Do not use any tools.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































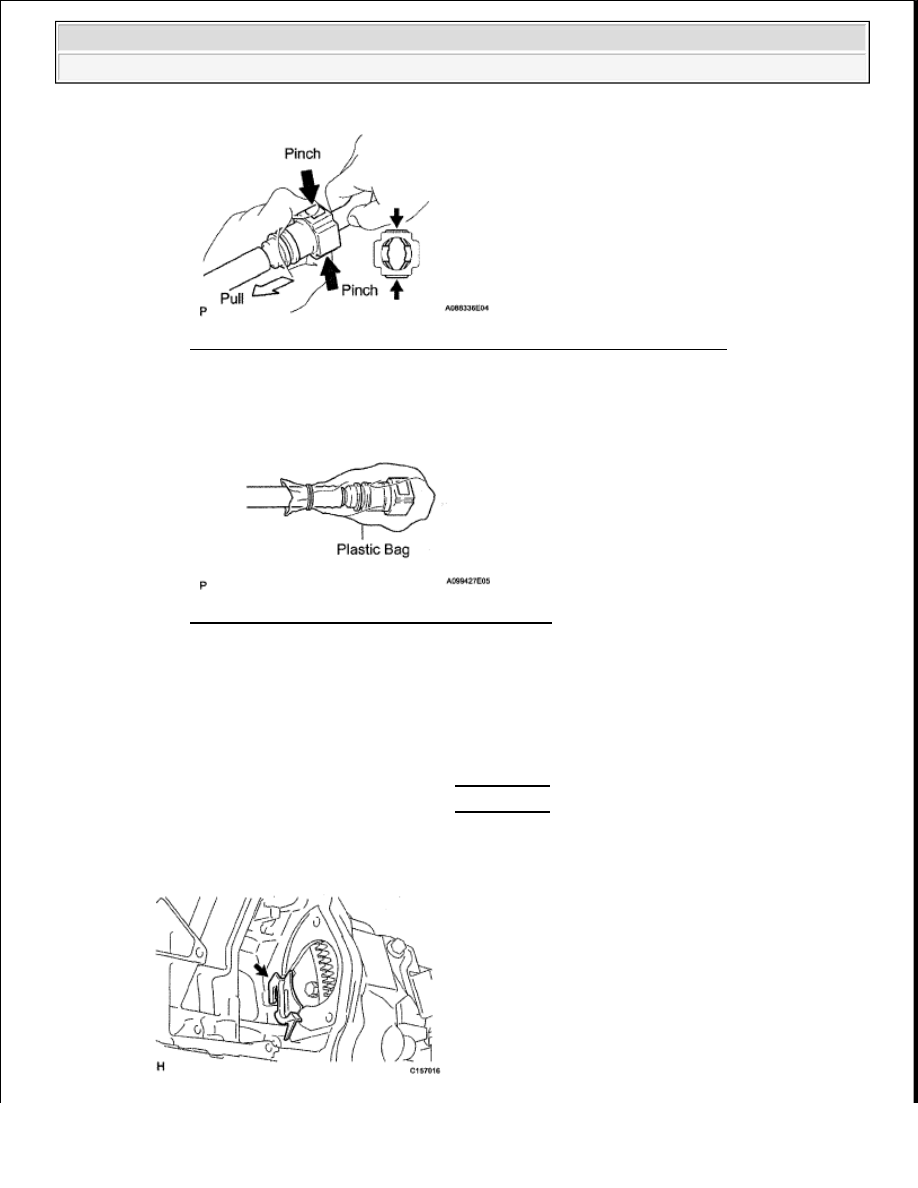

Fig. 189: Pinching Connector And Disconnecting Connector And Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

To protect the disconnected pipe and connector from damage and contamination, cover it
with a plastic bag

Fig. 190: Covering Connector With Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

39

REMOVE BATTERY

40

REMOVE FRONT FENDER APRON SEAL LH

41

REMOVE FRONT FENDER APRON SEAL RH

42

REMOVE STARTER ASSEMBLY

a

Remove the starter (for 1 6 kW Type) (see REMOVAL )

b

Remove the starter (for 2 0 kW Type) (see REMOVAL )

43

REMOVE DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

a

Remove the flywheel housing side cover



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































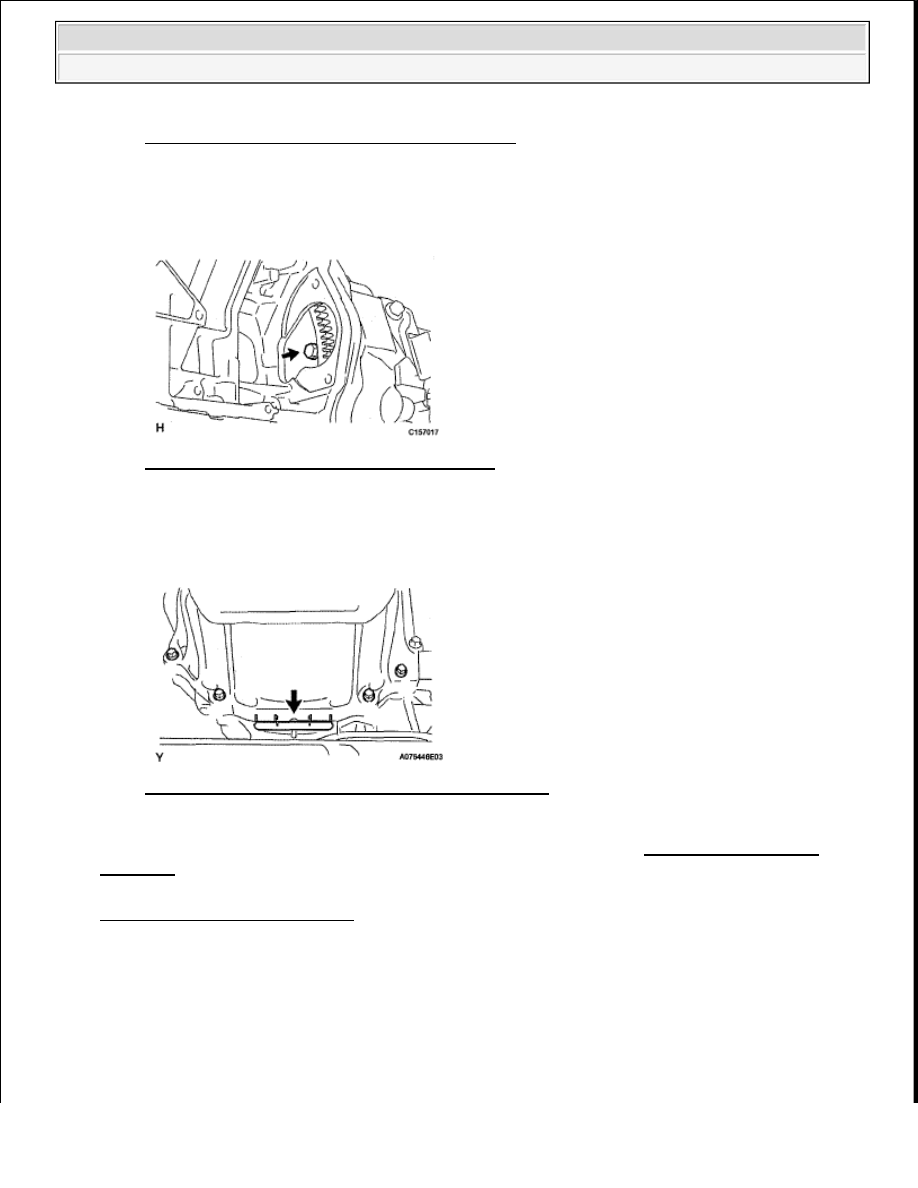

Fig. 191: Locating Flywheel Housing Side Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Turn the crankshaft to gain access to the 6 bolts and remove the 6 bolts while holding the
crankshaft pulley set bolt with a wrench

Fig. 192: Locating Crankshaft Pulley Set Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

44

REMOVE FLYWHEEL HOUSING UNDER COVER

a

Remove the flywheel housing under cover

Fig. 193: Identifying Flywheel Housing Under Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

45

REMOVE PROPELLER SHAFT ASSEMBLY (for 2 Joint Type) (See PROPELLER SHAFT
SYSTEM )

46

REMOVE PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY (for 3 Joint Type) (See
PROPELLER SHAFT SYSTEM )

47

DISCONNECT TRANSMISSION CONTROL CABLE ASSEMBLY (See REMOVAL )

48

SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY (See REMOVAL )

49

REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

Remove the 4 bolts of the rear No  1 engine mounting insulator



2009 Toyota Tundra
