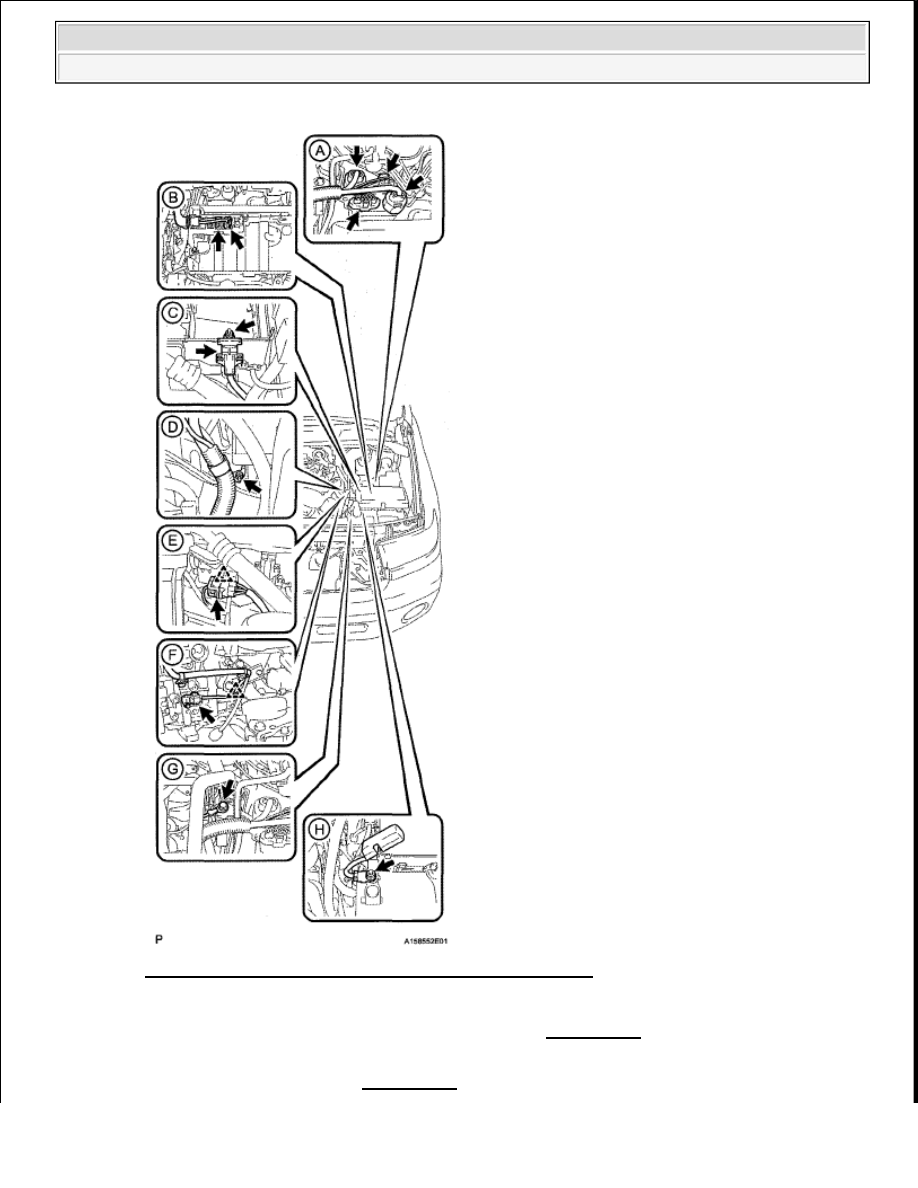

Fig. 182: Identifying Engine Wire (Engine Room RH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Engine Room LH Side:

1

Disconnect the 4 connectors from the air injection control driver labeled A shown below

2

Remove the engine room relay block cover



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































3

Disconnect the 2 connectors from the engine room junction block labeled B shown below

4

Remove the nut from the engine room junction block, and disconnect the No  2 engine wire's
cover labeled C shown below

5

Remove the nut and disconnect the wire harness bracket from the inner body panel side
labeled D shown below

6

Disconnect the connector, and using a clip remover, detach the front ABS junction
connector's clamp from the engine room relay block side labeled E shown below

7

Disconnect the connector from the crankshaft position sensor labeled F shown below

8

Using a clip remover, detach the wire harness clamp from the front engine mounting bracket
LH labeled F shown below

9

Remove the bolt and ground cable labeled G shown below

10

Pull out the battery positive cable cover, and then remove the nut and battery positive cable
labeled H shown below



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































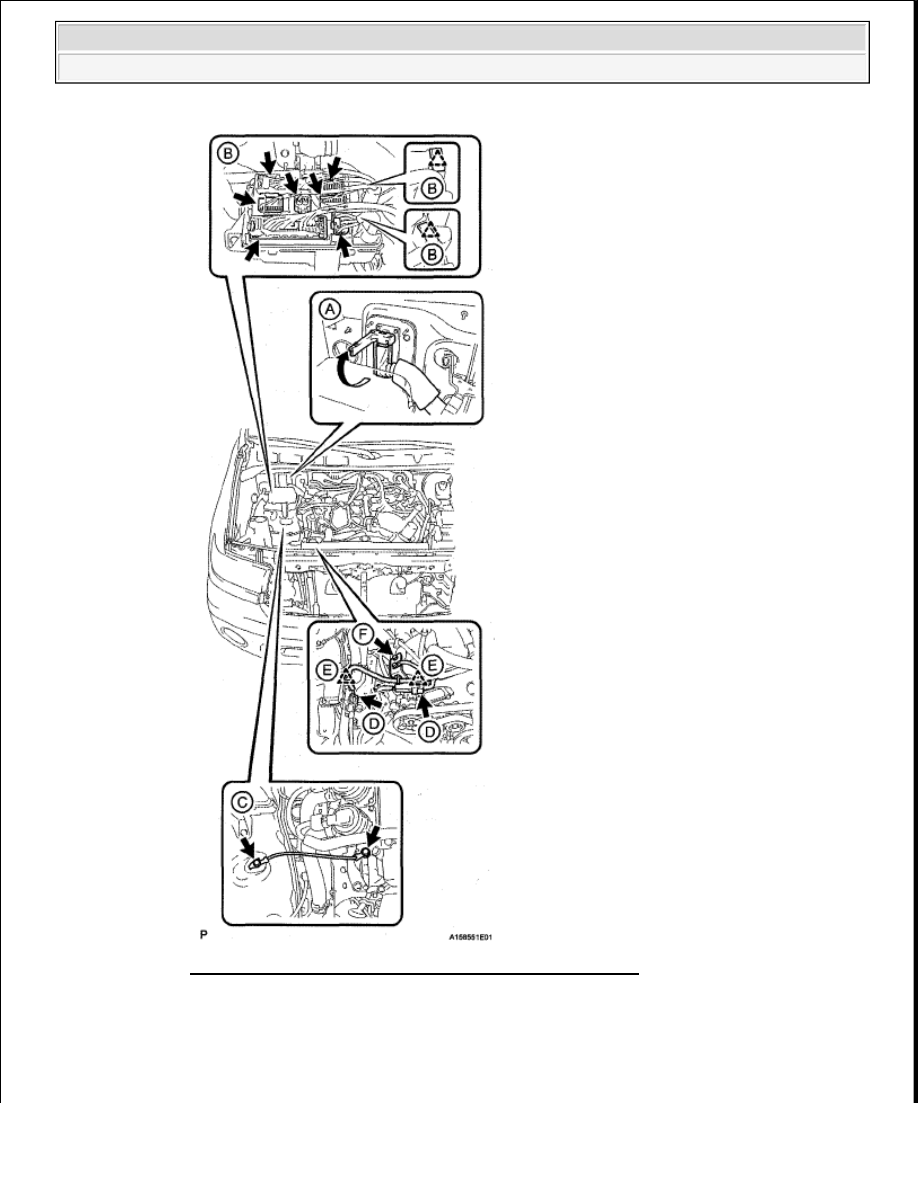

Fig. 183: Identifying Engine Wire (Engine Room LH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16

REMOVE NO. 5 AIR INJECTION SYSTEM HOSE (See REMOVAL )

17

REMOVE NO. 4 AIR INJECTION SYSTEM HOSE

18

REMOVE NO. 1 AIR TUBE (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































19

DISCONNECT NO. 2 AIR TUBE (See REMOVAL )

20

REMOVE AIR SWITCHING VALVE ASSEMBLY (See REMOVAL )

21

REMOVE FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for Regular Cab Standard Deck)
(See REMOVAL )

22

REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for Regular Cab Standard Deck) (See
REMOVAL )

23

REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (except Regular Cab Standard Deck) (See
REMOVAL )

24

REMOVE FRONT EXHAUST PIPE ASSEMBLY (See REMOVAL )

25

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH (See REMOVAL )

26

REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR (See REMOVAL )

27

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH (See REMOVAL )

28

DISCONNECT RADIATOR HOSE INLET

29

DISCONNECT RADIATOR HOSE OUTLET

30

REMOVE FAN SHROUD (See REMOVAL )

31

REMOVE RADIATOR SIDE DEFLECTOR RH (See REMOVAL )

32

REMOVE RADIATOR SIDE DEFLECTOR LH (See REMOVAL )

33

REMOVE RADIATOR ASSEMBLY (See REMOVAL )

34

DISCONNECT HEATER WATER HOSE

a

Remove the wire harness clamp

b

Disconnect the heater water inlet and outlet hose

c

Remove the nut and heater water pipe bracket

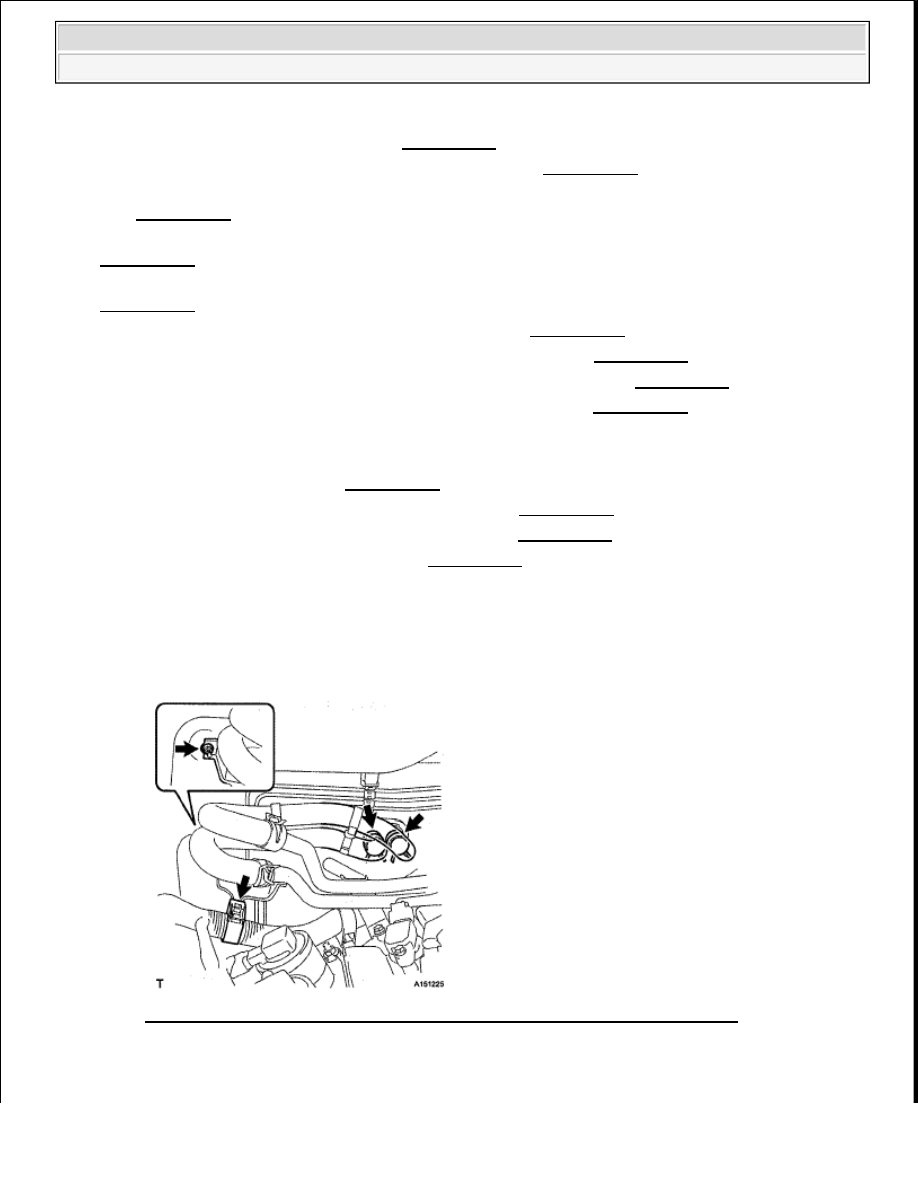

Fig. 184: Locating Heater Water Pipe Bracket Nut And Wire Harness Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35

DISCONNECT VANE PUMP ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra
