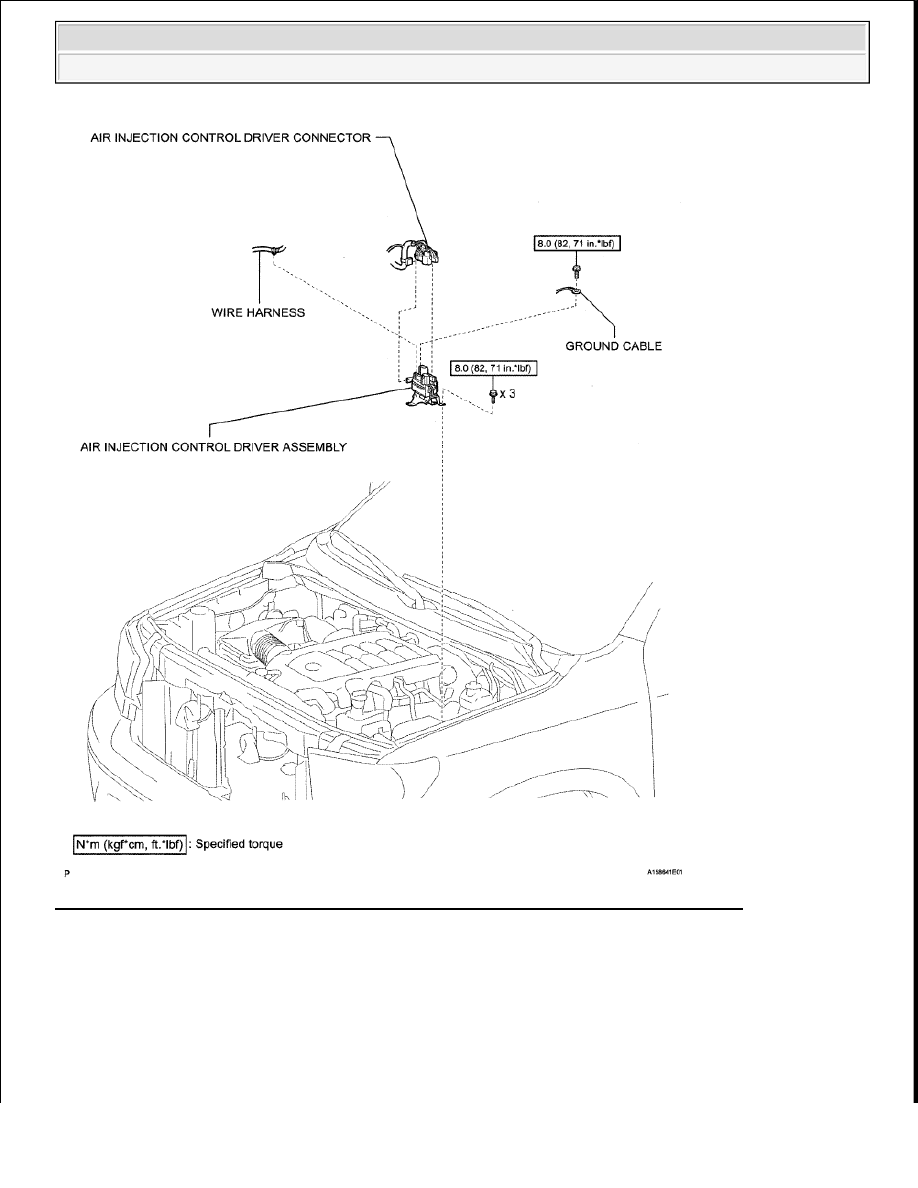

Fig. 71: Identifying Air Injection Driver Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

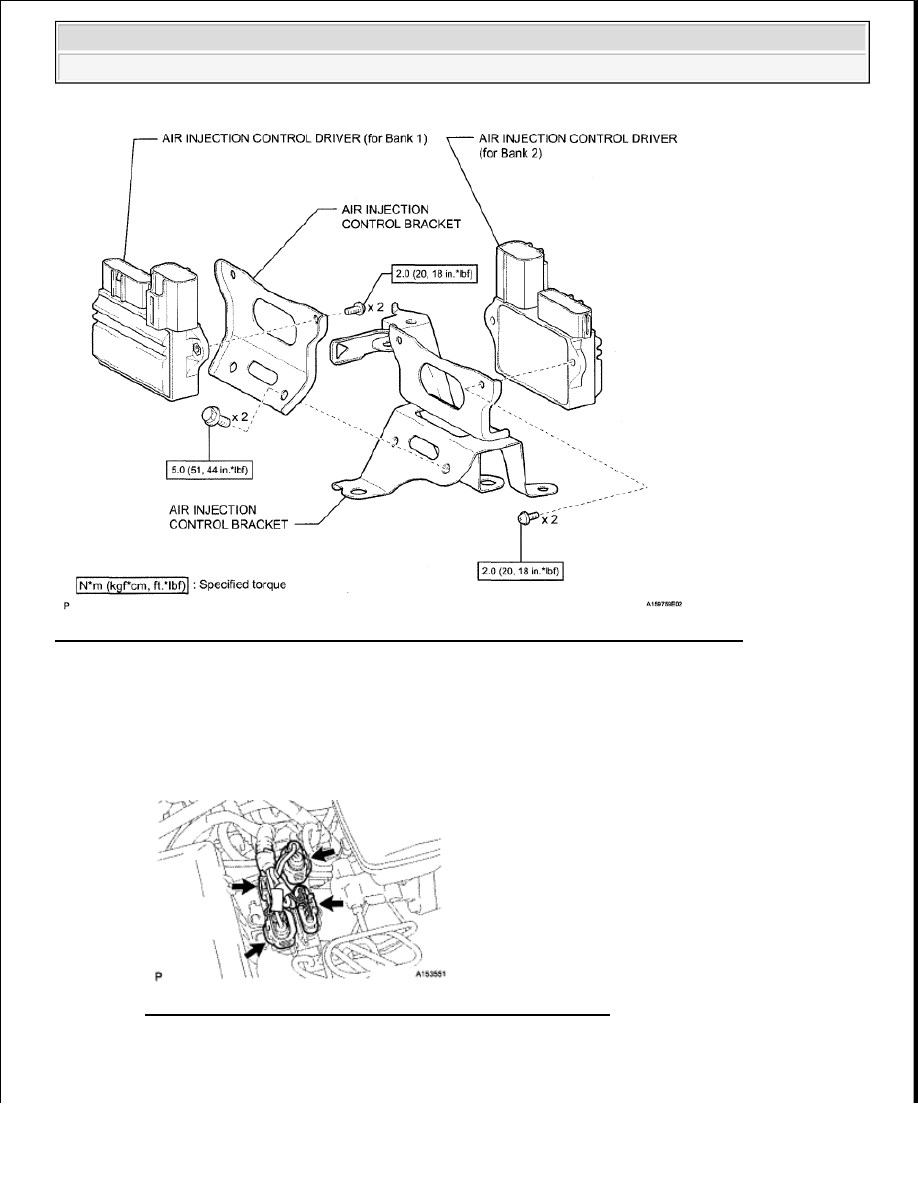

Fig. 72: Identifying Air Injection Driver Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Disconnect the 4 air injection control driver connectors

Fig. 73: Identifying Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the bolt and disconnect the ground cable



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

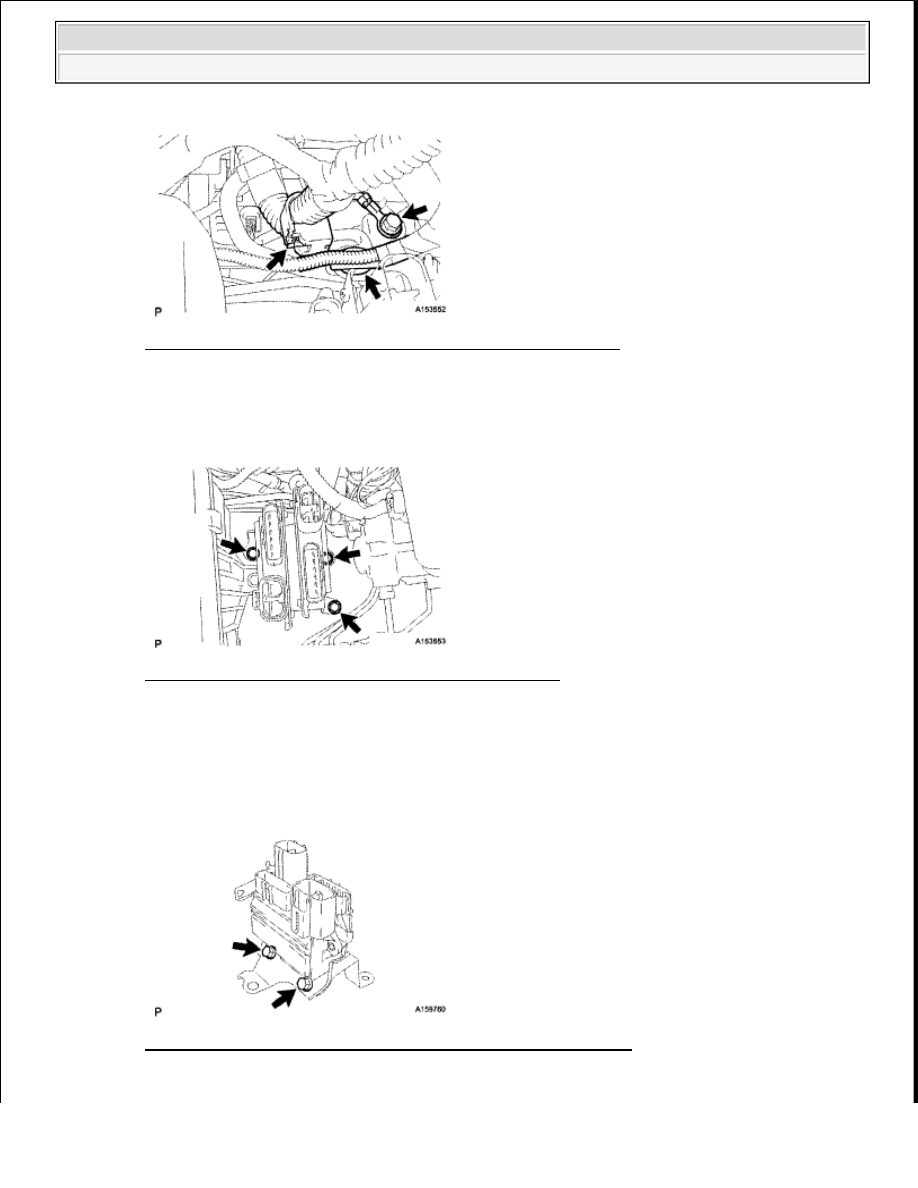

Fig. 74: Identifying Ground Cable And Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Disconnect the 2 wire harness clamps

d

Remove the 3 bolts and air injection control driver

Fig. 75: Identifying Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 1)

a

Remove the 2 bolts

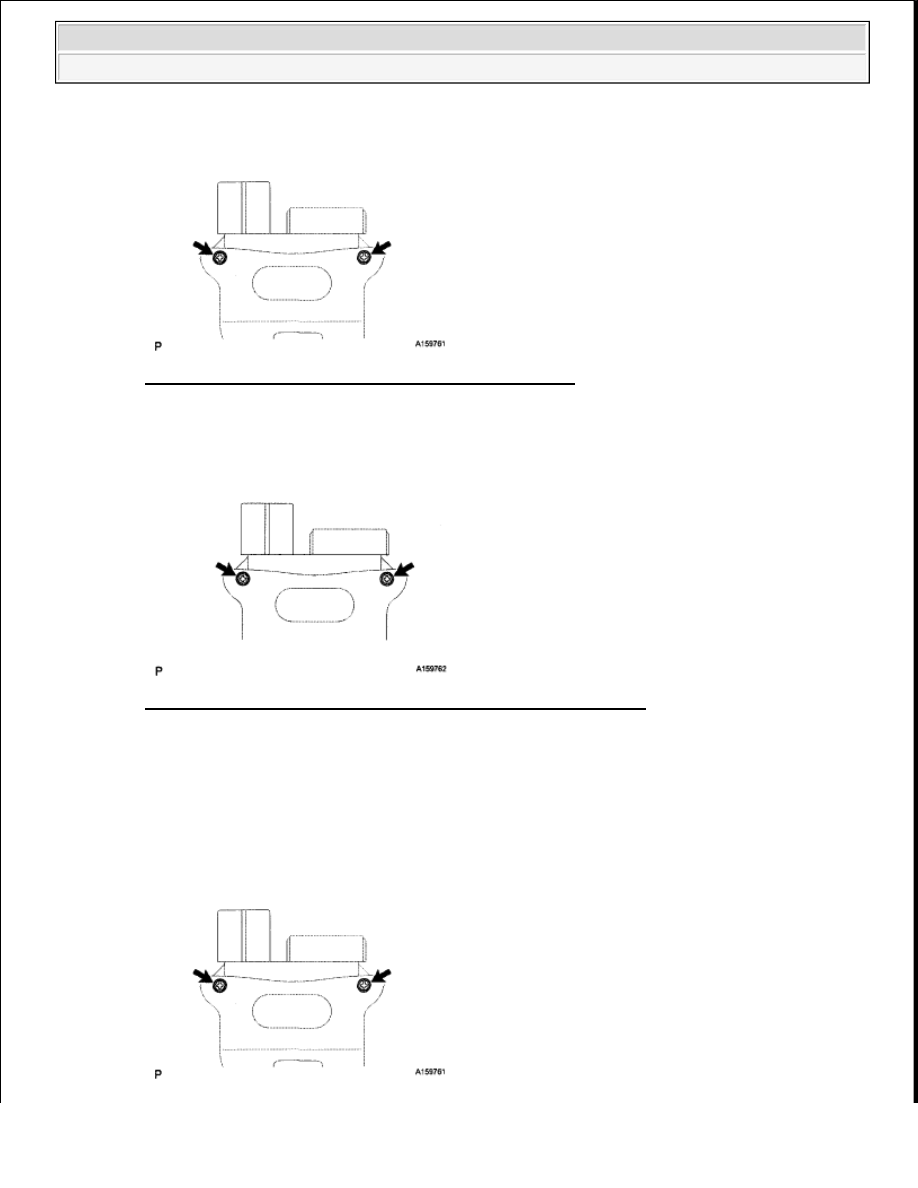

Fig. 76: Identifying Air Injection Control Driver Bolts (Bank 1)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































b

Remove the 2 screws and air injection control driver

Fig. 77: Identifying Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Remove the 2 screws and air injection control driver

Fig. 78: Identifying Air Injection Control Driver Screws (Bank 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)
