d

Attach the wire harness claw

e

Connect the air pump's connector

f

Connect the No  2 and No  3 hose

5

INSTALL FRONT WATER BYPASS JOINT

a

Install 2 new gaskets and the front water bypass joint with the 4 nuts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

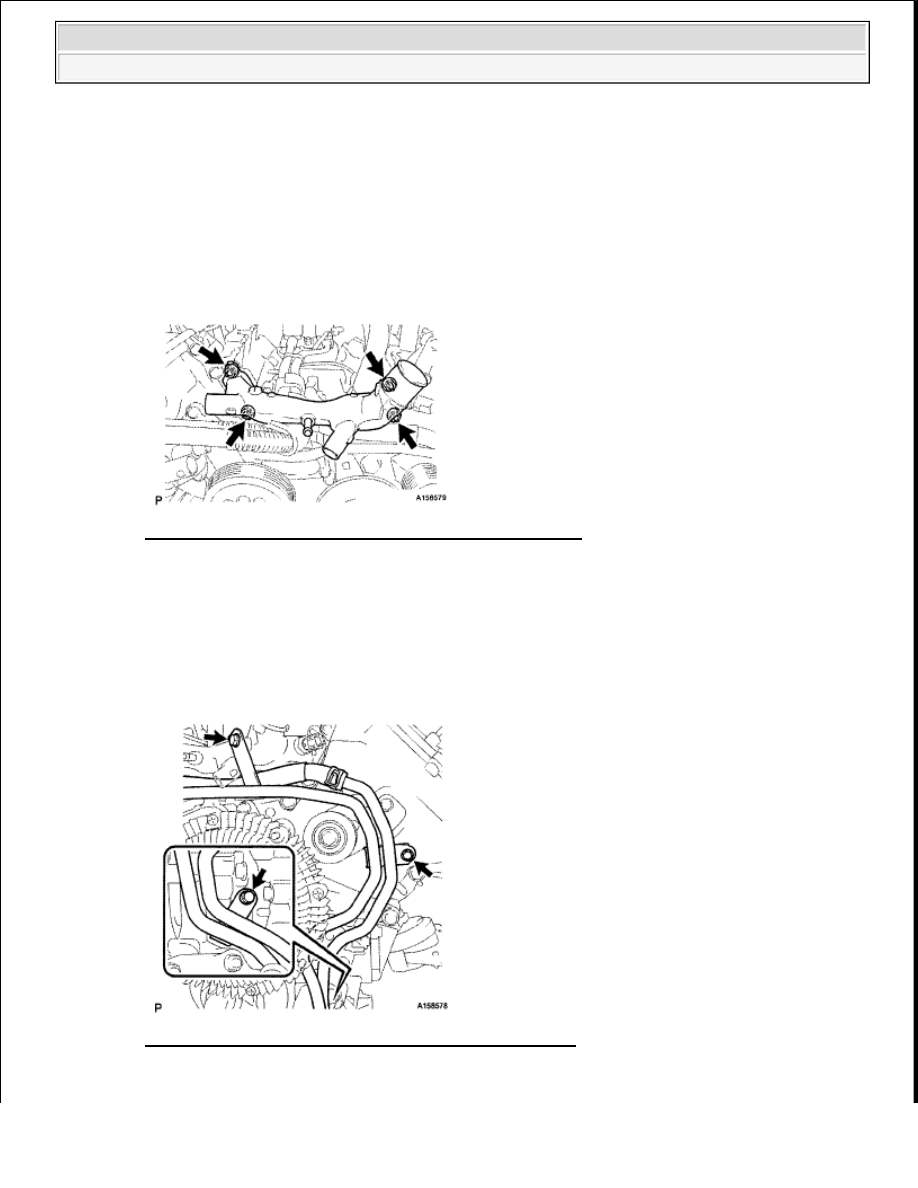

Fig. 65: Identifying Front Water By-Pass Joint And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the engine coolant temperature sensor connector

6

CONNECT NO. 2 WATER BYPASS PIPE SUB-ASSEMBLY

a

Connect the No  2 water bypass pipe with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 66: Identifying No. 2 Water By-Pass Pipe And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































7

CONNECT NO. 2 WATER BYPASS HOSE

a

Connect the No  2 water bypass hose to the water bypass joint

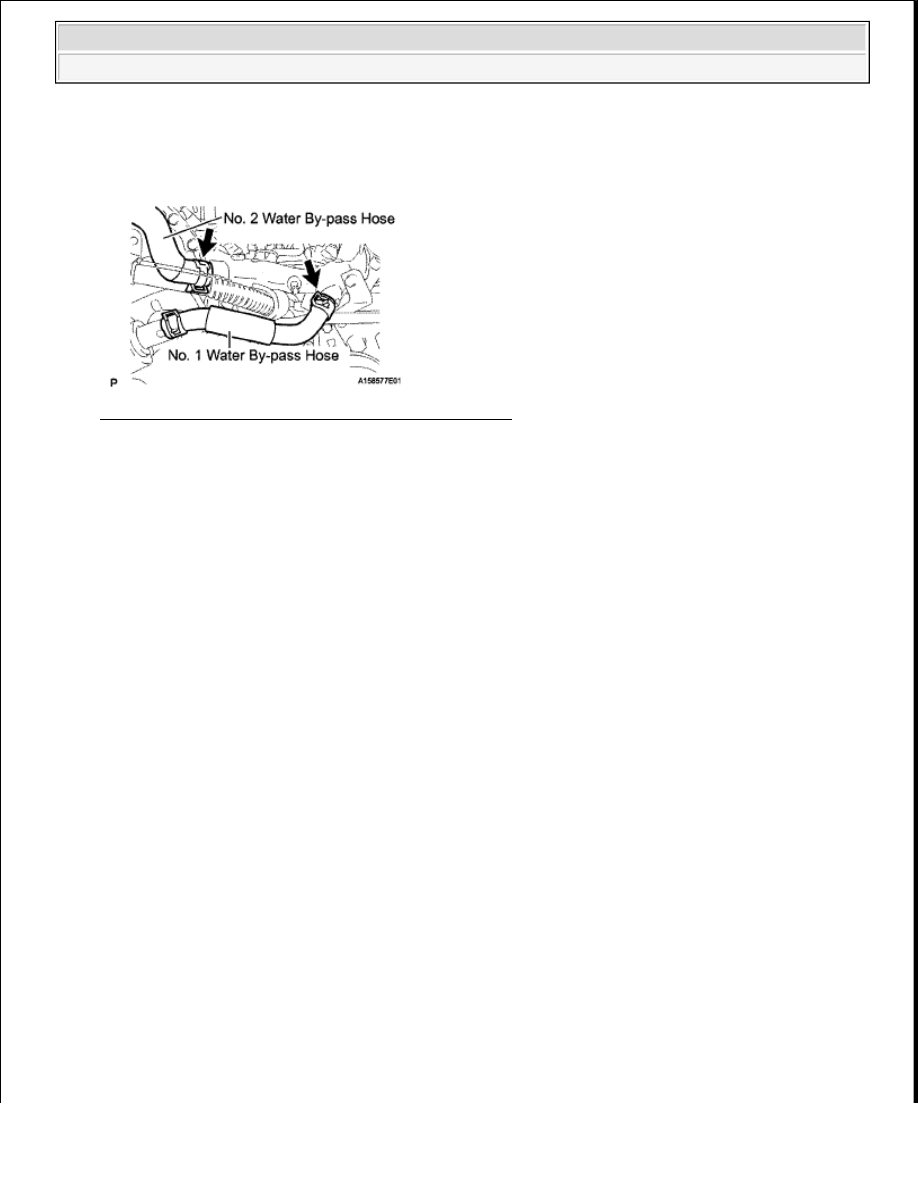

Fig. 67: Identifying No. 1 And 2 Water By-Pass Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

CONNECT NO. 1 WATER BYPASS HOSE

a

Connect the No  1 water bypass hose to the water bypass joint and water inlet housing

9

INSTALL NO. 1 ENGINE COVER

HINT:



Align the No  1 engine cover cutouts with the air tube



Align the No  1 engine cover with the air switching valve surface and cylinder head wall

NOTE:

Make sure that the No. 1 engine cover is level with the top surface of the
intake port of the cylinder head for 1 and 2.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































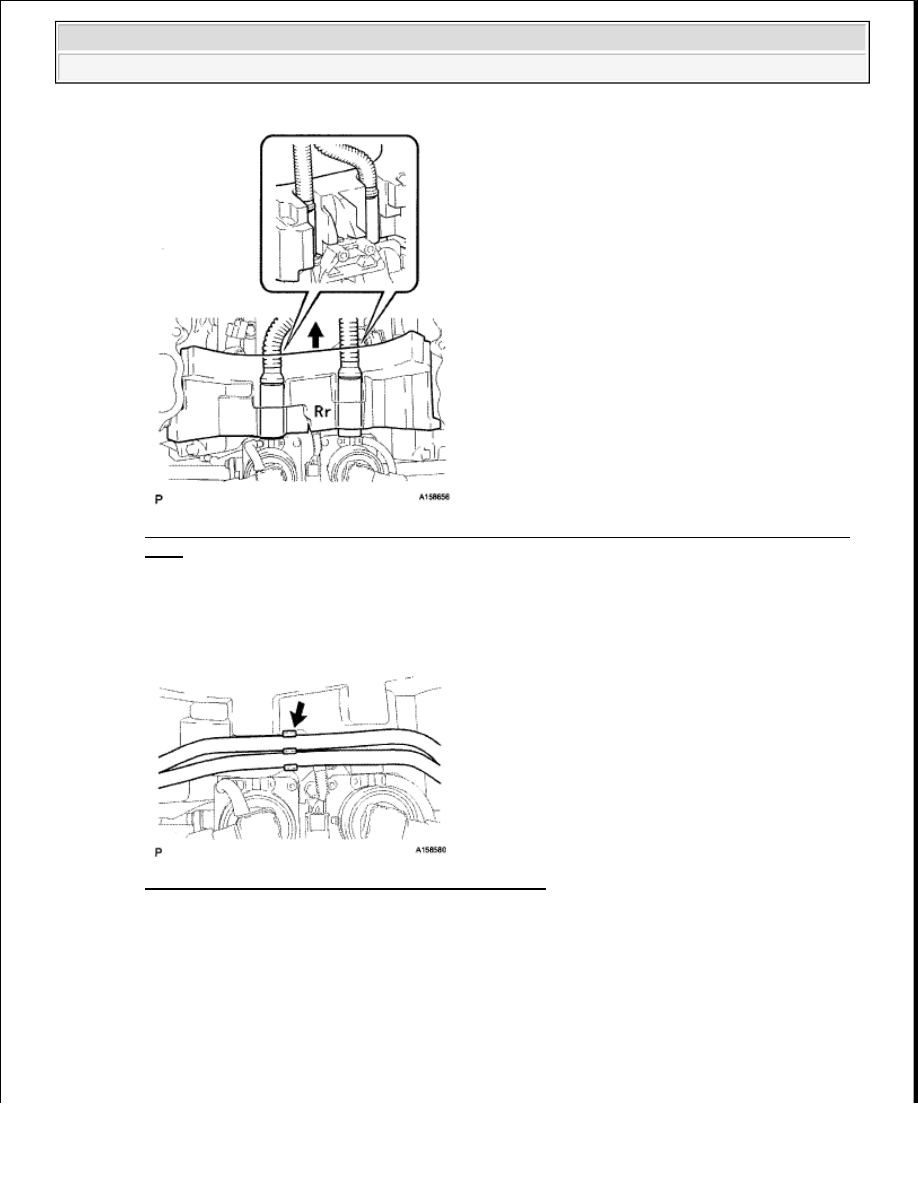

Fig. 68: Aligning No. 1 Engine Cover With Air Switching Valve Surface And Cylinder Head
Wall
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

CONNECT FUEL TUBE CLAMP

a

Connect the fuel tube clamp to the bracket

Fig. 69: Identifying Fuel Tube Clamp From Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

INSTALL NO. 2 ENGINE COVER

HINT:

NOTE:

Make sure that the No. 2 engine cover is level with the top surface of the
intake port if the cylinder head.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

































Align the No  2 engine cover cutout with the air tube



Align the No  2 engine cover with the front water bypass joint and cylinder head wall

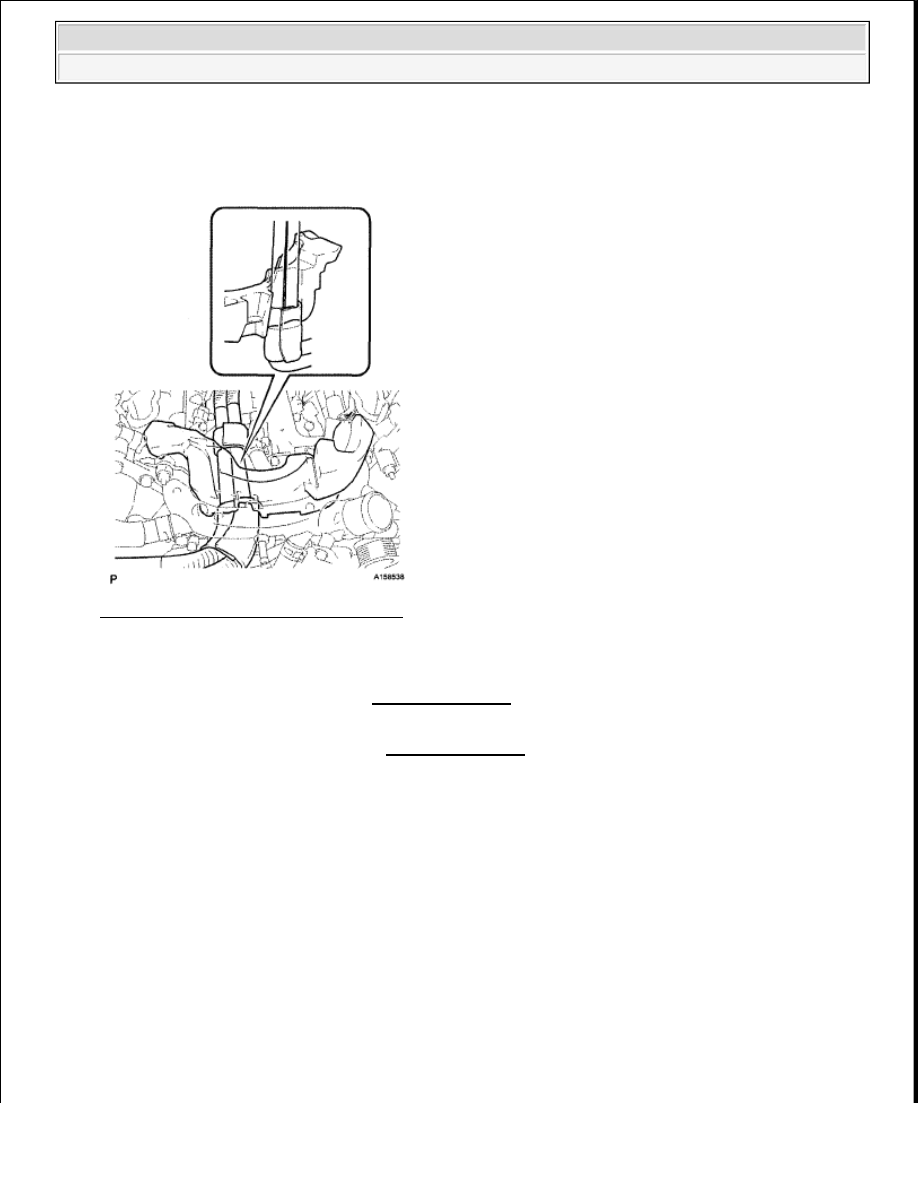

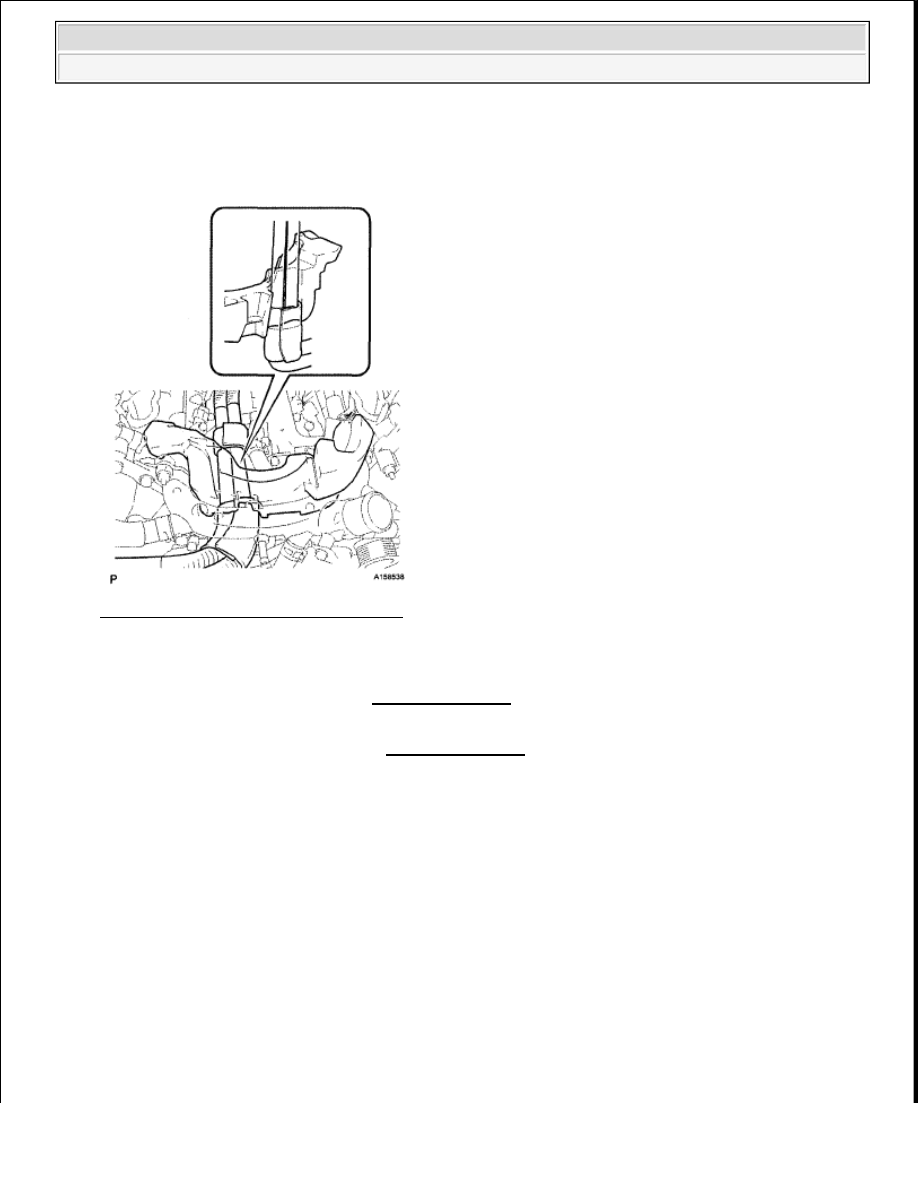

Fig. 70: Identifying No. 2 Engine Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

INSTALL INTAKE MANIFOLD

a

Install the intake manifold (see INSTALLATION )

13

INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY

a

Install the exhaust manifold (See INSTALLATION )

AIR INJECTION DRIVER

COMPONENTS



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra
