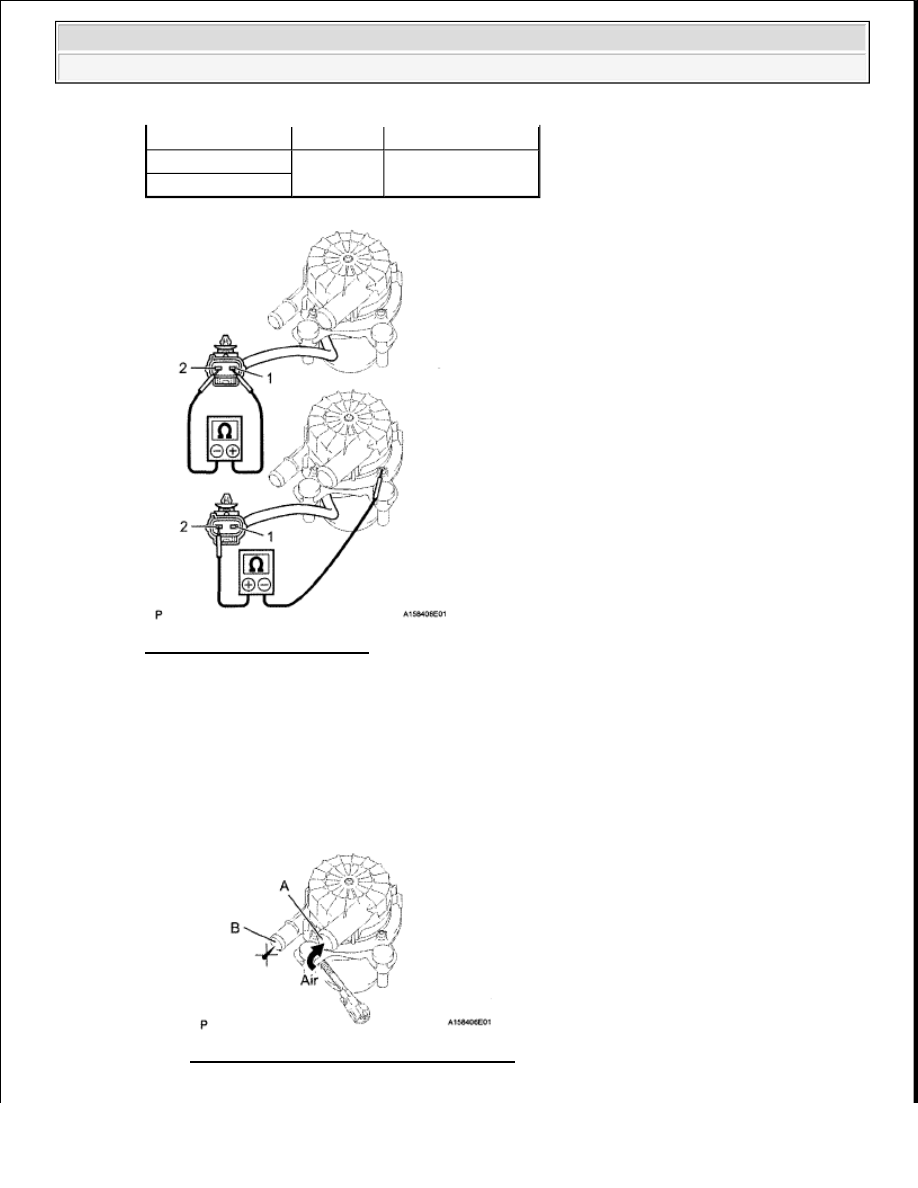

Fig. 35: Inspecting Air Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the air pump

b

Check operation of the air pump

1

Check that air does not flow from port A to port B

If the result is not as specified, replace the air pump

Fig. 36: Checking Operation Of Air Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1 - 2

20°C (68°F)

0 4 to 1 0 ohms

1 - Body ground

Always

10 kohms or higher

2 - Body ground



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































2

Apply battery voltage across terminals 1 and 2

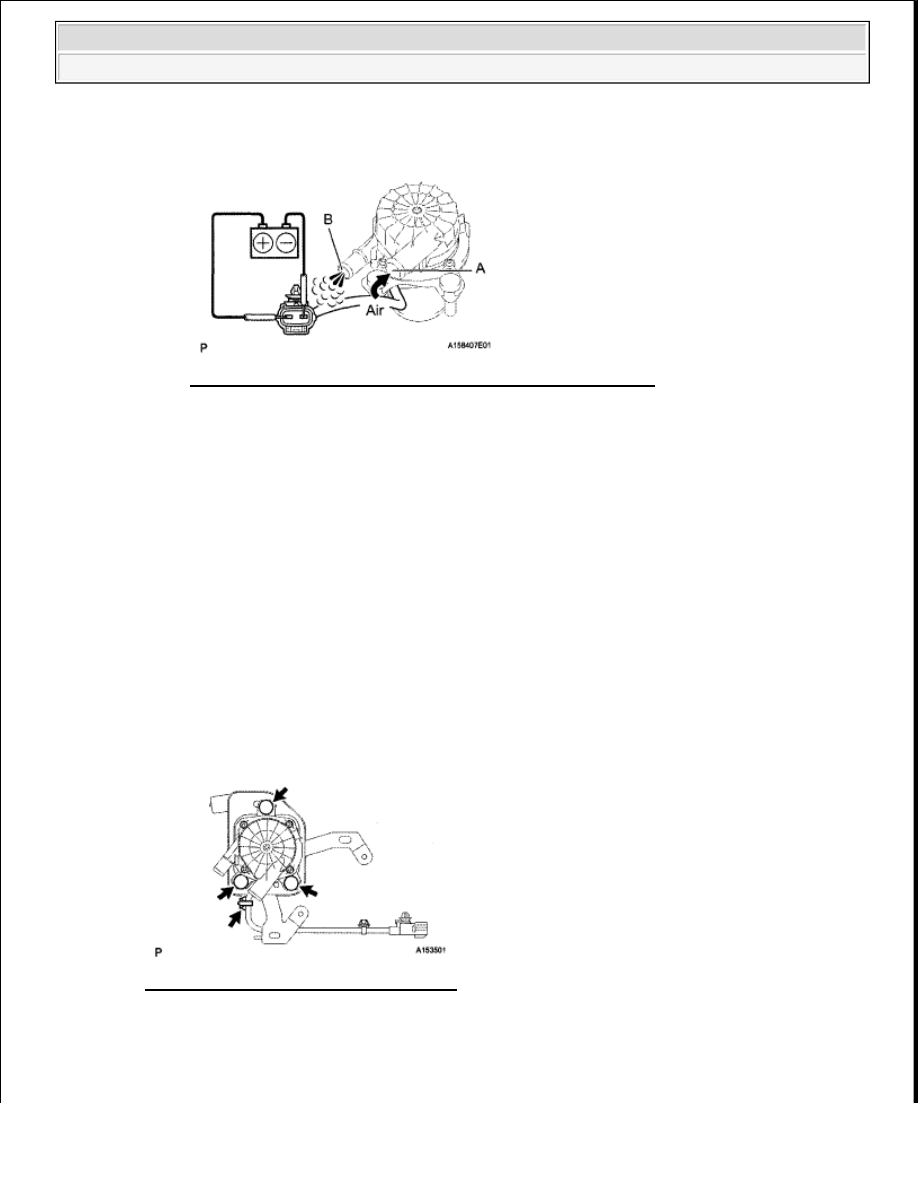

Fig. 37: Applying Battery Voltage Across Terminals 1 And 2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Check that air flows from port A to port B

If the result is not as specified, replace the air pump

REASSEMBLY

1

INSTALL AIR PUMP

a

Install the pump to the bracket with the 3 air pump insulators

Fig. 38: Identifying Air Pump Insulators
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the clamp

2

INSTALL NO. 1 AIR INJECTION SYSTEM HOSE

NOTE:



Do not operate the air pump continuously for 2 minutes or
more.



When operating the air pump, wait 5 minutes until the
pump has cooled down between each operation. If the
pump has not cooled down sufficiently, the motor will burn
out.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































3

INSTALL AIR PUMP INLET

a

Install the air pump inlet with the 2 bolts as shown in the illustration

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

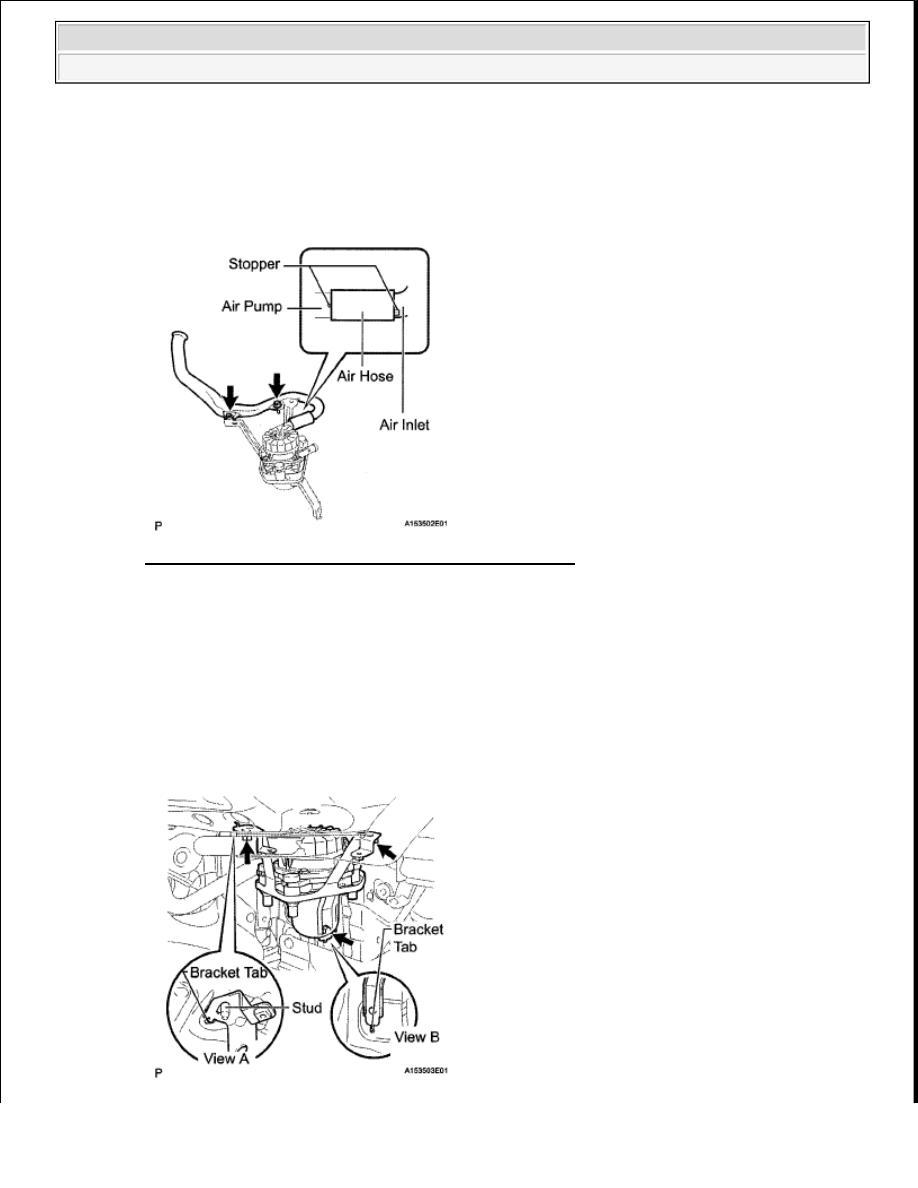

Fig. 39: Identifying Air Pump Inlet Tube And Fasteners
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL AIR PUMP ASSEMBLY

a

Insert the slot over the stud and bracket tab into the slot (View A)

b

Insert the bracket tab into the slot (View B)

NOTE:

Fully the insert hose to the stoppers.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































Fig. 40: Inserting Bracket Tab Into Slot (View B)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the 2 nuts and bolt

Torque: for bolt

18 N*m (184 kgf*cm, 13 ft.*lbf)

for nut

12 N*m (122 kgf*cm, 9 ft.*lbf)

2

INSTALL NO. 2 AIR INJECTION SYSTEM HOSE

a

Install the air injection system hose as shown in the illustration

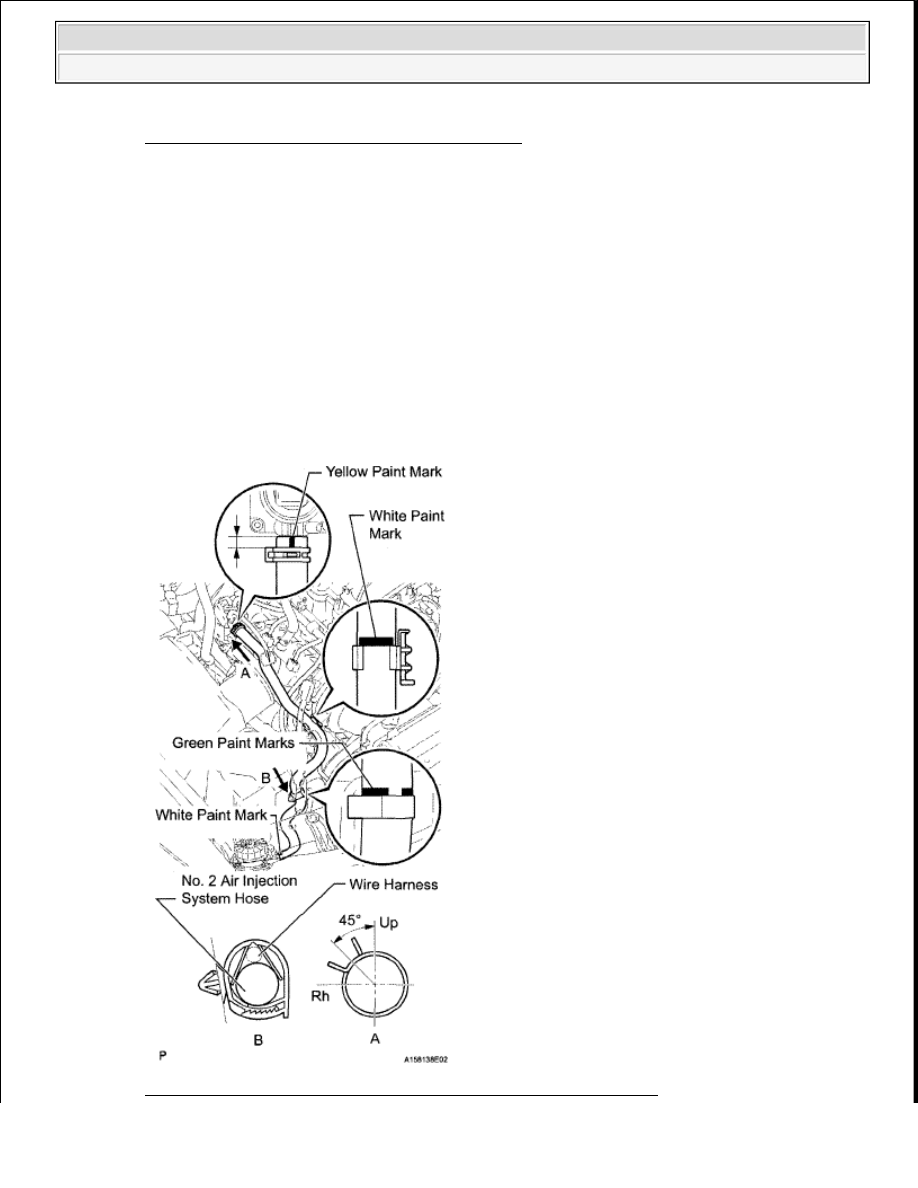

Fig. 41: Identifying Air Injection System Hose Installation Position
