Toyota Tundra. Manual - part 1723

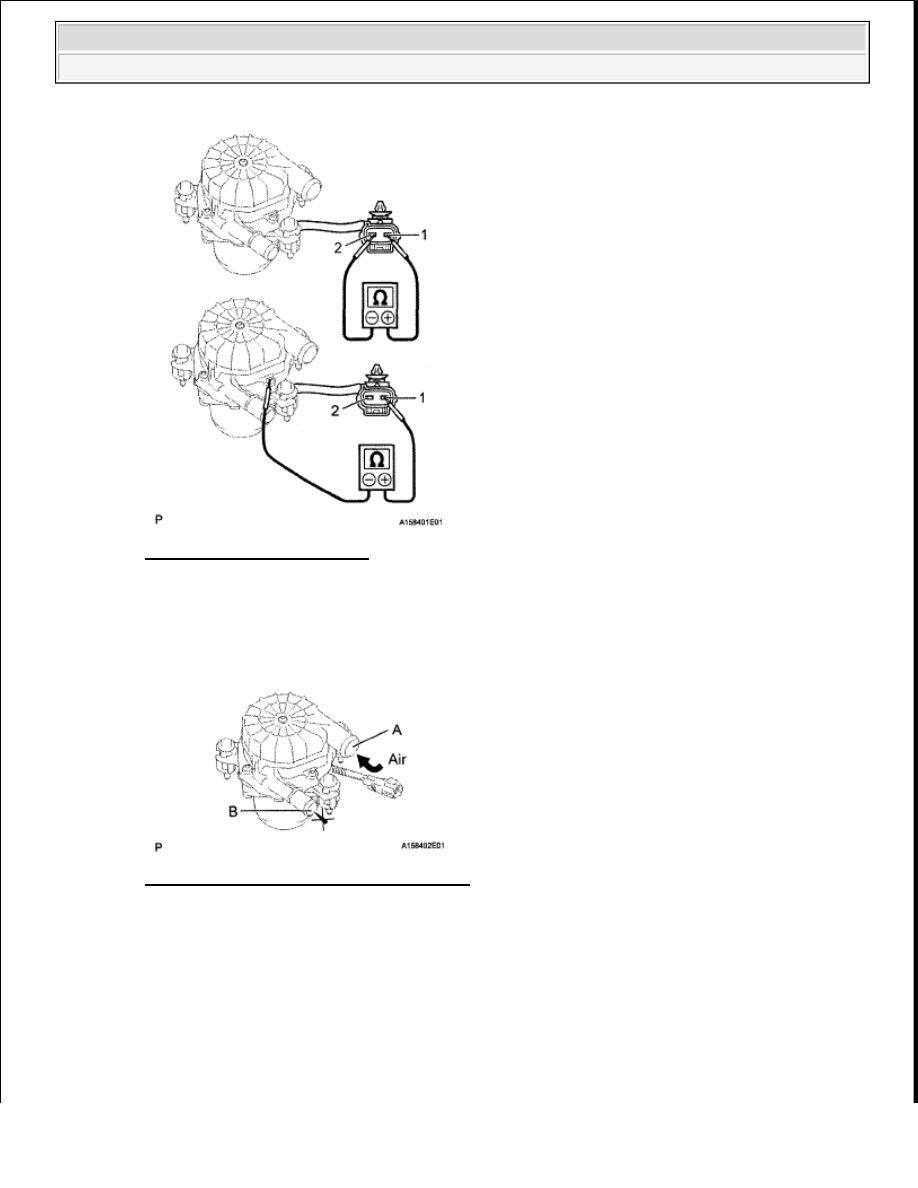

Fig. 20: Inspecting Air Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the air pump

b

Check operation of the air pump

Fig. 21: Checking Operation Of Air Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1

Check that air does not flow from port A to port B

If the result is not as specified, replace the air pump

2

Apply battery voltage across terminals 1 and 2



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































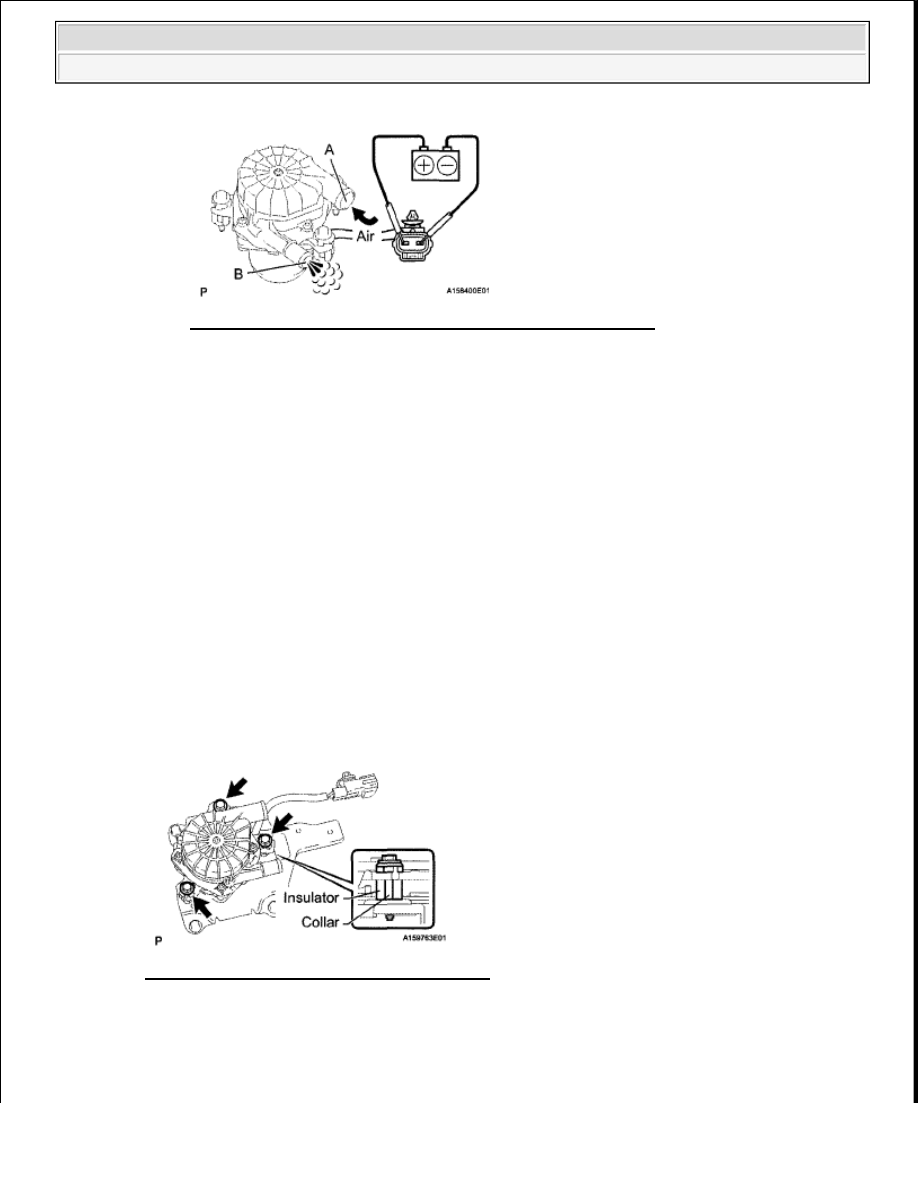

Fig. 22: Applying Battery Voltage Across Terminals 1 And 2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Check that air flows from port A to port B

If the result is not as specified, replace the air pump

REASSEMBLY

1

INSTALL AIR PUMP

a

Install the air pump, 3 insulators and 3 collars with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 23: Identifying Air Pump And Fasteners
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL AIR PUMP ASSEMBLY

NOTE:



Do not operate the air pump continuously for 2 minutes or
more.



When operating the air pump, wait 5 minutes until the
pump has cooled down between each operation. If the
pump has not cooled down sufficiently, the motor will burn
out.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































a

Install the air pump with the 2 bolts and 2 nuts

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)

b

Connect the air pump connector

2

INSTALL NO. 4 AIR INJECTION SYSTEM HOSE

a

Install the No  4 air injection system hose as shown in the illustration

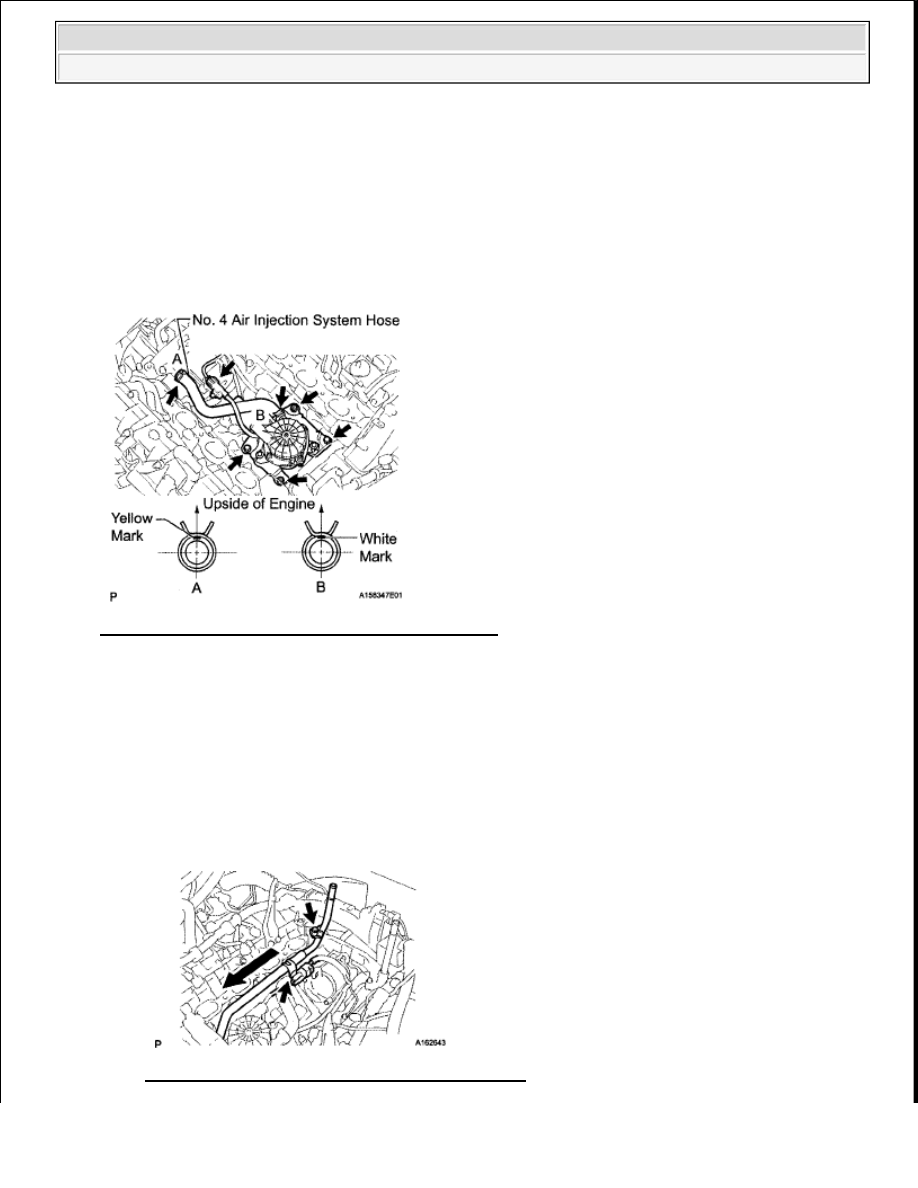

Fig. 24: Identifying No. 4 Air Injection System Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL WATER BYPASS PIPE SUB-ASSEMBLY

a

Install a new O-ring to the water bypass pipe

b

Apply soapy water to the O-ring

c

Push in the water bypass pipe

d

Connect the water bypass pipe with the bolt

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

Fig. 25: Connecting Water Bypass Pipe With Bolt



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Connect the connector clamp

4

INSTALL INTAKE MANIFOLD SUB-ASSEMBLY

a

Install the intake manifold (see INSTALLATION )

5

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

AIR PUMP (FOR BANK 2)

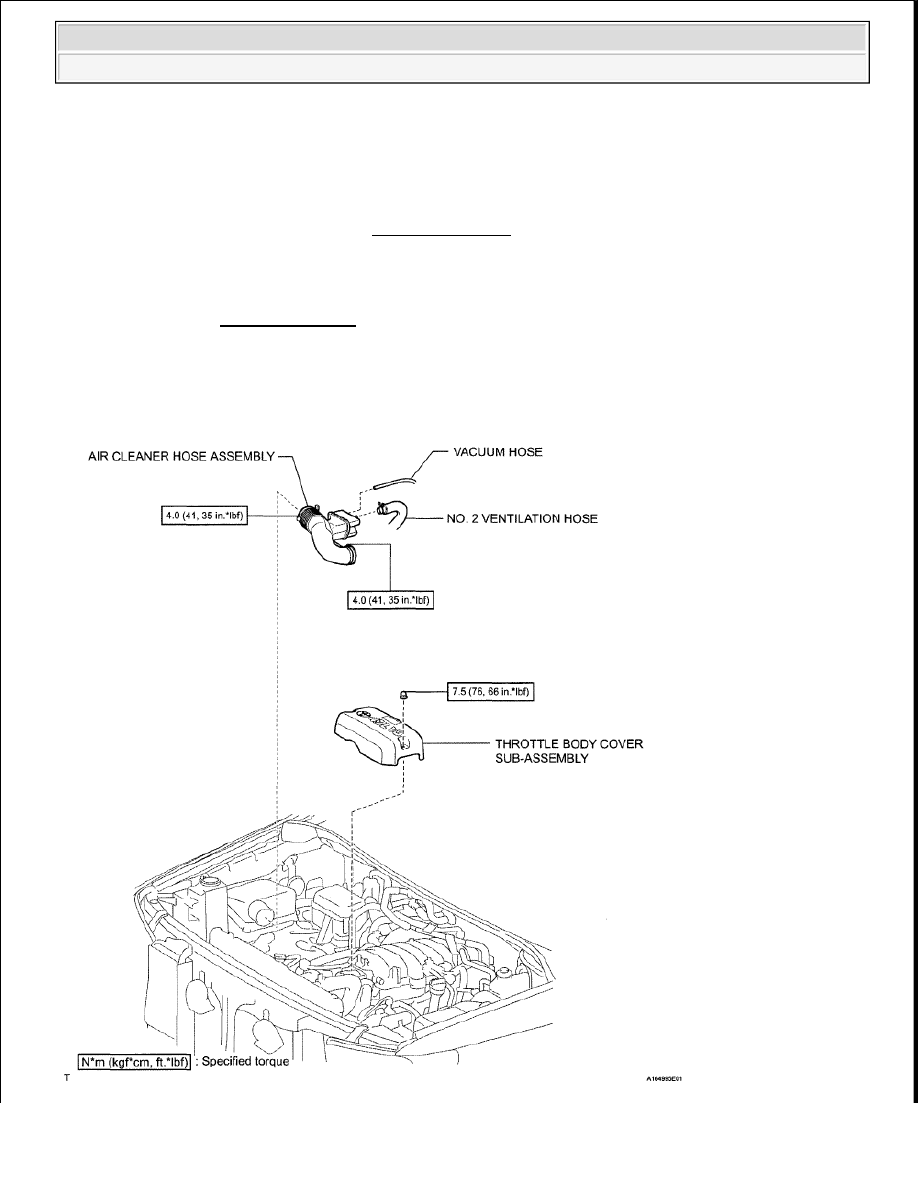

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra
