Toyota Tundra. Manual - part 1720

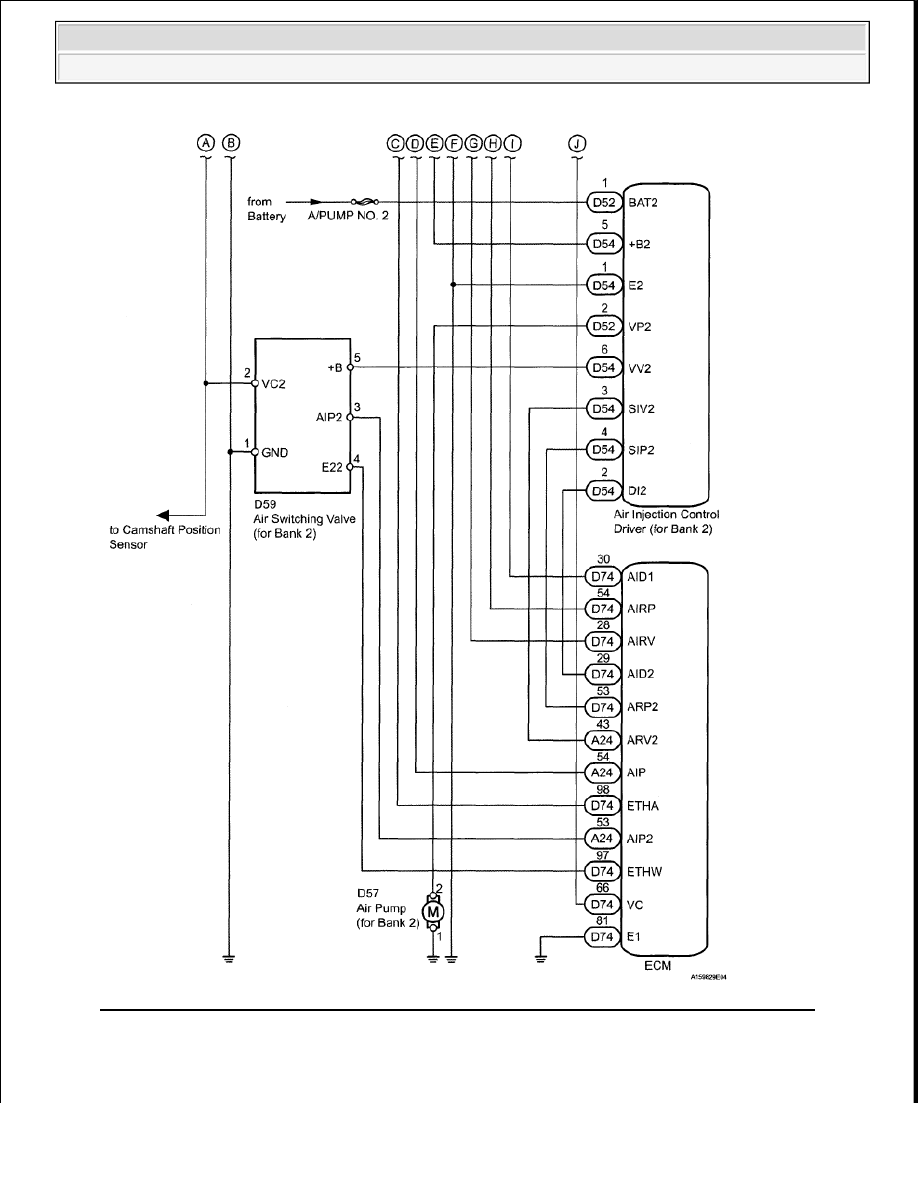

Fig. 6: Emission Control - Secondary Air Injection Control System Wiring Diagrams (2 Of 2) Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
3

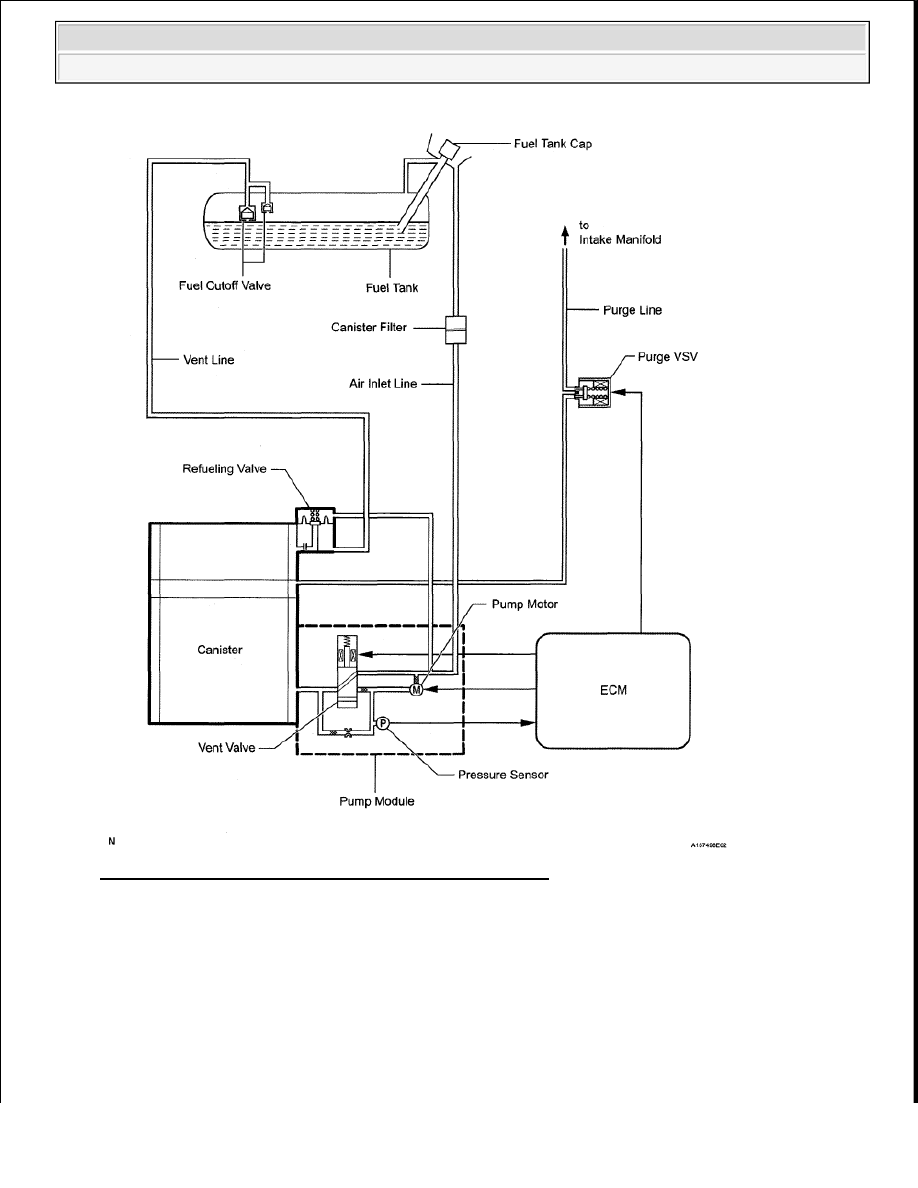

EVAP CONTROL SYSTEM DIAGRAM
2009 Toyota Tundra
2009 ENG NE Emission Control (2UZ-FE) - Tundra
