Toyota Tundra. Manual - part 1718

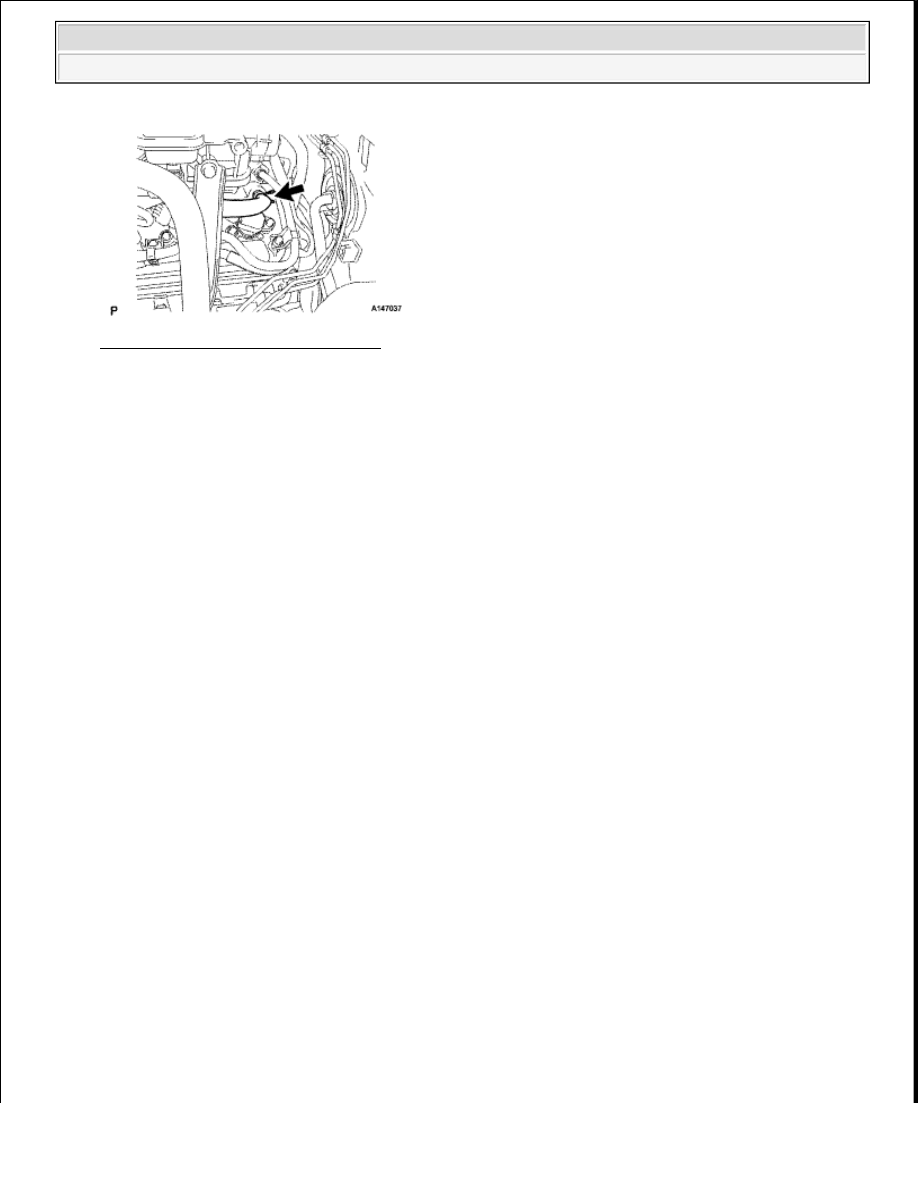

Fig. 91: Identifying Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE VENTILATION VALVE SUB-ASSEMBLY

INSPECTION

1

INSPECT VENTILATION VALVE SUB-ASSEMBLY

a

Install a clean hose to the ventilation valve

b

Check the ventilation valve operation

1

Blow air into the cylinder head side, and check that air passes through easily

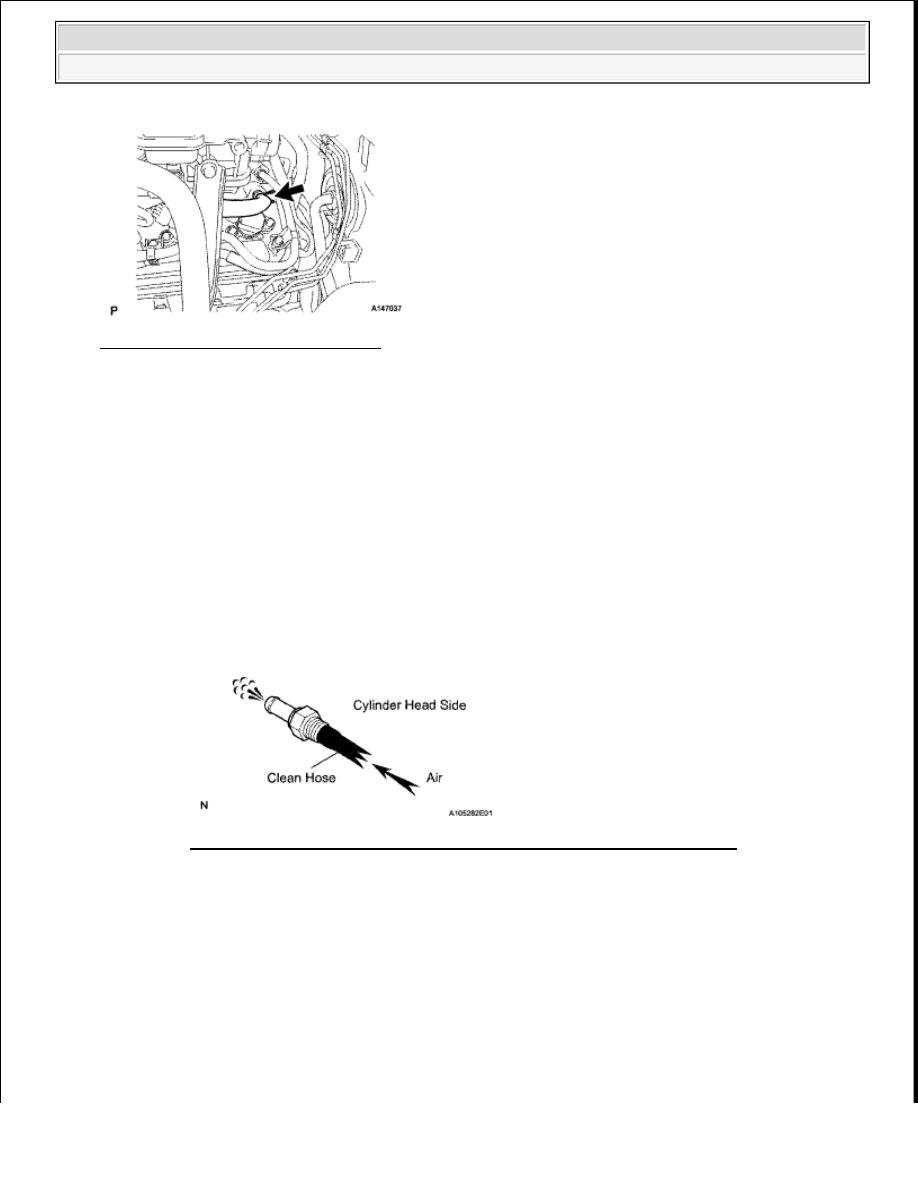

Fig. 92: Checking Air Passes Through Easily From Cylinder Head Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Blow air into the intake manifold side, and check that air passes through with difficulty  If
the result is not as specified, replace the ventilation valve

CAUTION: Do not suck air through the valve. Petroleum substances

inside the valve are hazardous to your health.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































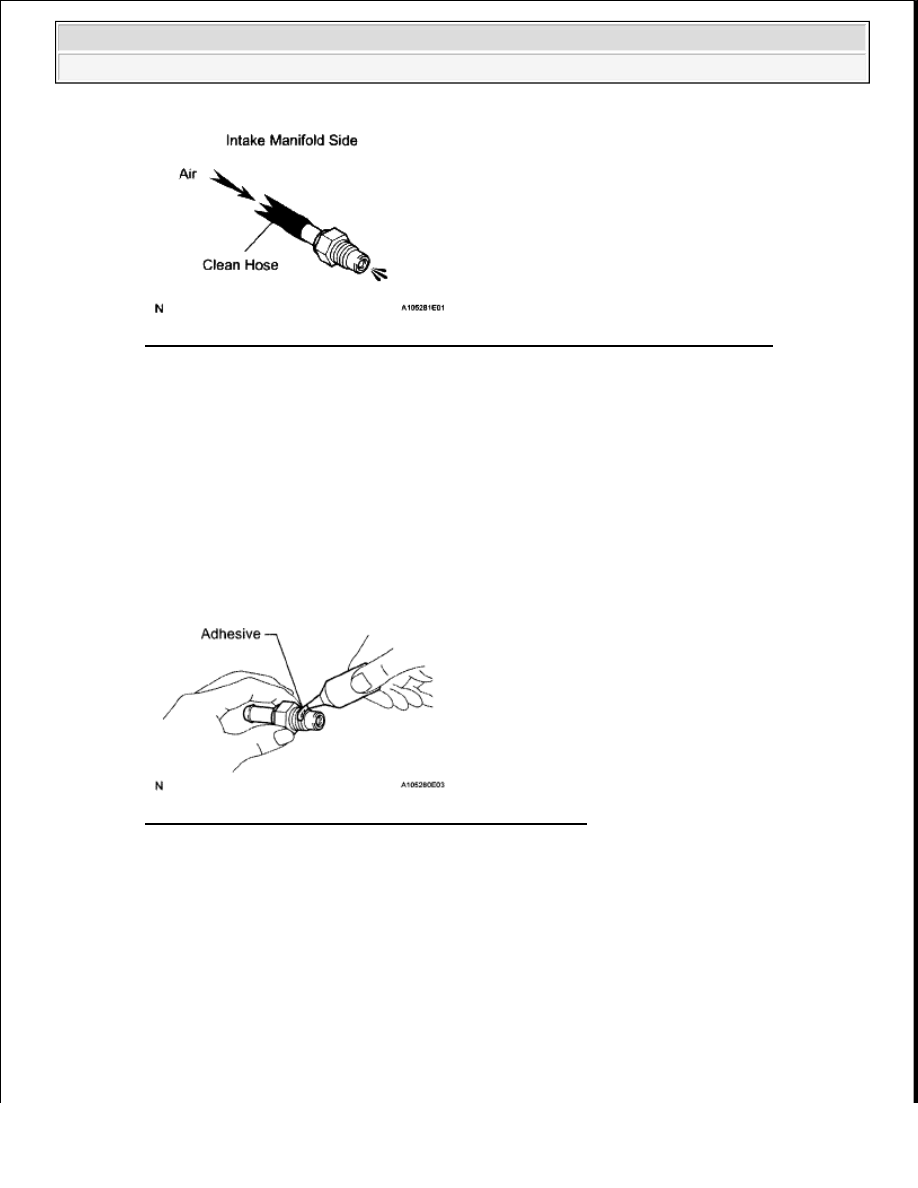

Fig. 93: Checking Air Passes Through With Difficulty From Intake Manifold Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Remove the clean hose from the ventilation valve

INSTALLATION

1

INSTALL VENTILATION VALVE SUB-ASSEMBLY

a

Apply adhesive to 2 or 3 threads

Adhesive:

Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent

Fig. 94: Applying Adhesive To Ventilation Valve Threads
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the ventilation valve

Torque: 27 N*m (275 kgf*cm, 20 ft.*lbf)

2

CONNECT VENTILATION HOSE



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































Fig. 95: Identifying Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































2009 ENGINE

Emission Control (2UZ-FE) - Tundra

EMISSION CONTROL SYSTEM

PRECAUTION

1

AIR INDUCTION SYSTEM

a

Removal of the engine oil dipstick, oil filler cap, PCV hose, may break the engine

b

Disconnection, looseness or cracks in the parts of the air induction system between the throttle
body and cylinder head may result in air suction and break the engine

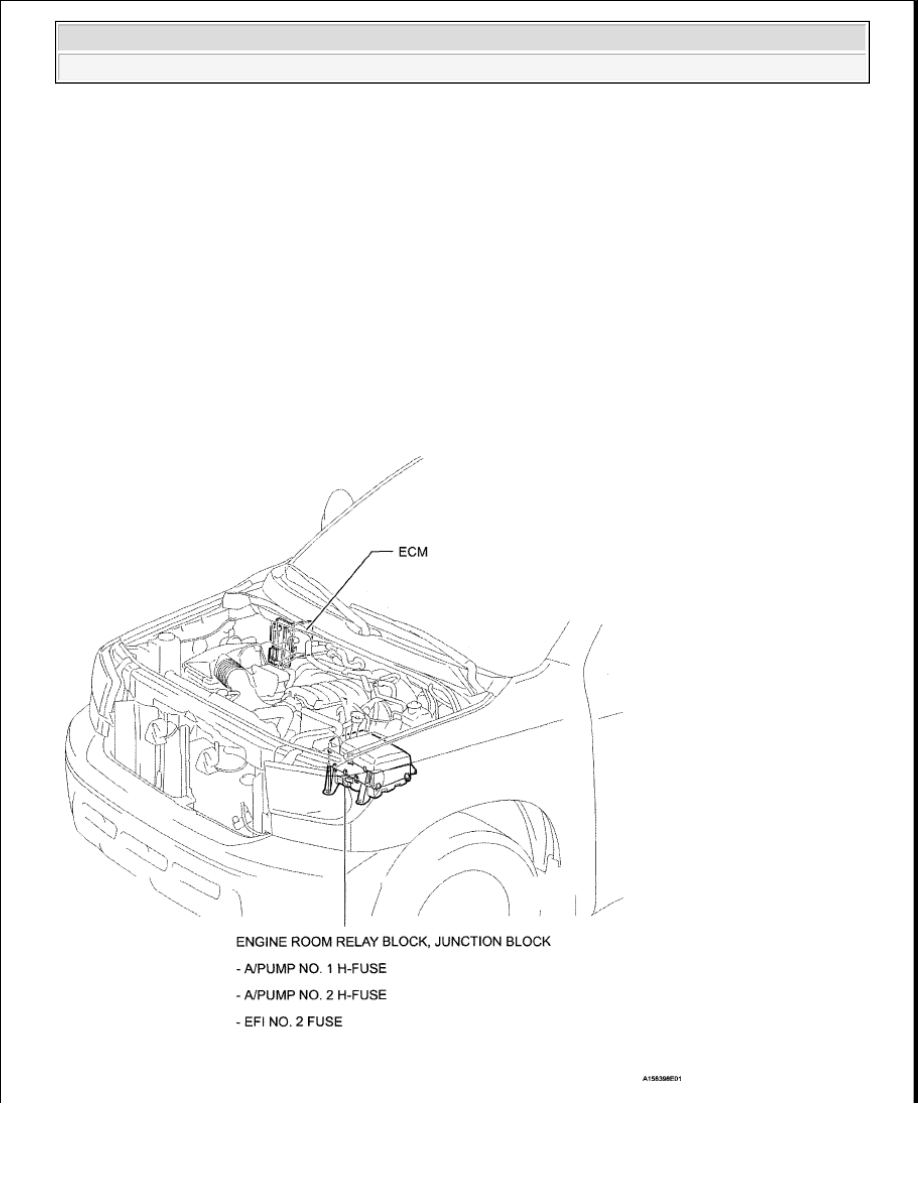

PARTS LOCATION



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra
