INSPECTION PROCEDURE

HINT:



These DTCs relate to the Accelerator Pedal Position (APP) sensor.



Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other
data from the time the malfunction occurred.

1. READ VALUE USING TECHSTREAM (ACCELERATOR POSITION SENSOR)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON and turn the Techstream ON.

c. Enter the following menus: Powertrain/Engine and ECT/Data List/ETCS/Accelerator Position No.

1 and Accelerator Position No. 2.

d. Read the value displayed on the Techstream.

Standard voltage

STANDARD VOLTAGE SPECIFICATION

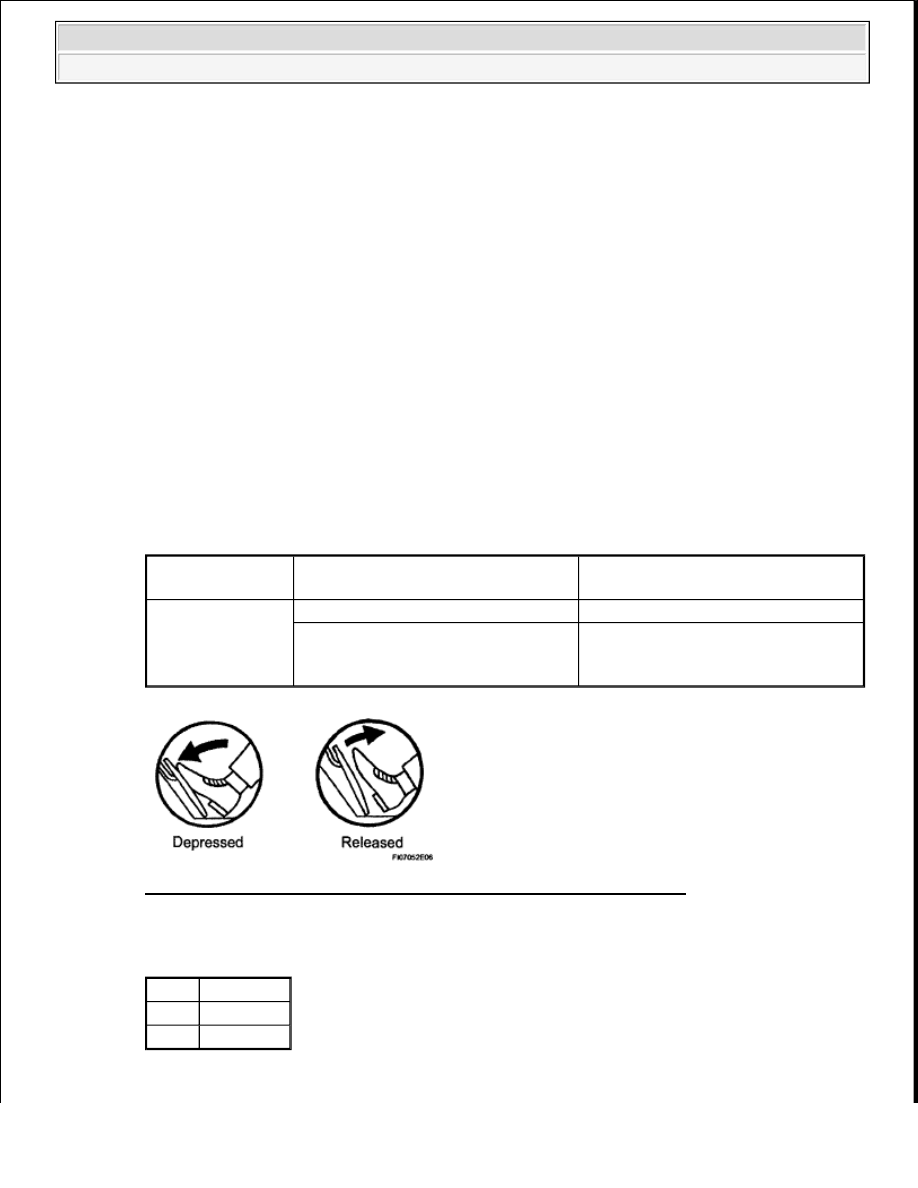

Fig. 213: Identifying Accelerator Pedal Depressed & Released Position

Result

RESULT REFERENCE

B : Go to step 5

Accelerator Pedal

Operation

Accelerator Position No. 1

Accelerator Position No. 2

Released -->

Depressed -->

Released

0.5 to 4.5 V

1.2 to 4.7 V

Difference between Accelerator

Position No. 1 and Accelerator

Position No. 2 is greater than 0.02 V

Difference between Accelerator

Position No. 1 and Accelerator

Position No. 2 is greater than 0.02 V

Result Proceed To

NG

A

OK

B



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































A : Go to Next Step

2. CHECK HARNESS AND CONNECTOR (ACCELERATOR PEDAL POSITION SENSOR -

ECM)

a. Disconnect the A14 APP sensor connector.

b. Disconnect the A24 ECM connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

Tester Connection

Condition Specified Condition

A14-6 (VPA) - A24-55 (VPA)

Always

Below 1 ohms

A14-5 (EPA) - A24-58 (EPA)

Always

Below 1 ohms

A14-4 (VCPA) - A24-57 (VCPA)

Always

Below 1 ohms

A14-3 (VPA2) - A24-56 (VPA2)

Always

Below 1 ohms

A14-2 (EPA2) - A24-60 (EPA2)

Always

Below 1 ohms

A14-1 (VCP2) - A24-59 (VCP2)

Always

Below 1 ohms

A14-6 (VPA) or A24-55 (VPA) - Body ground

Always

10 kohms or higher

A14-5 (EPA) or A24-58 (EPA) - Body ground

Always

10 kohms or higher

A14-4 (VCPA) or A24-57 (VCPA) - Body ground Always

10 kohms or higher

A14-3 (VPA2) or A24-56 (VPA2) - Body ground

Always

10 kohms or higher

A14-2 (EPA2) or A24-60 (EPA2) - Body ground

Always

10 kohms or higher

A14-1 (VCP2) or A24-59 (VCP2) - Body ground

Always

10 kohms or higher



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































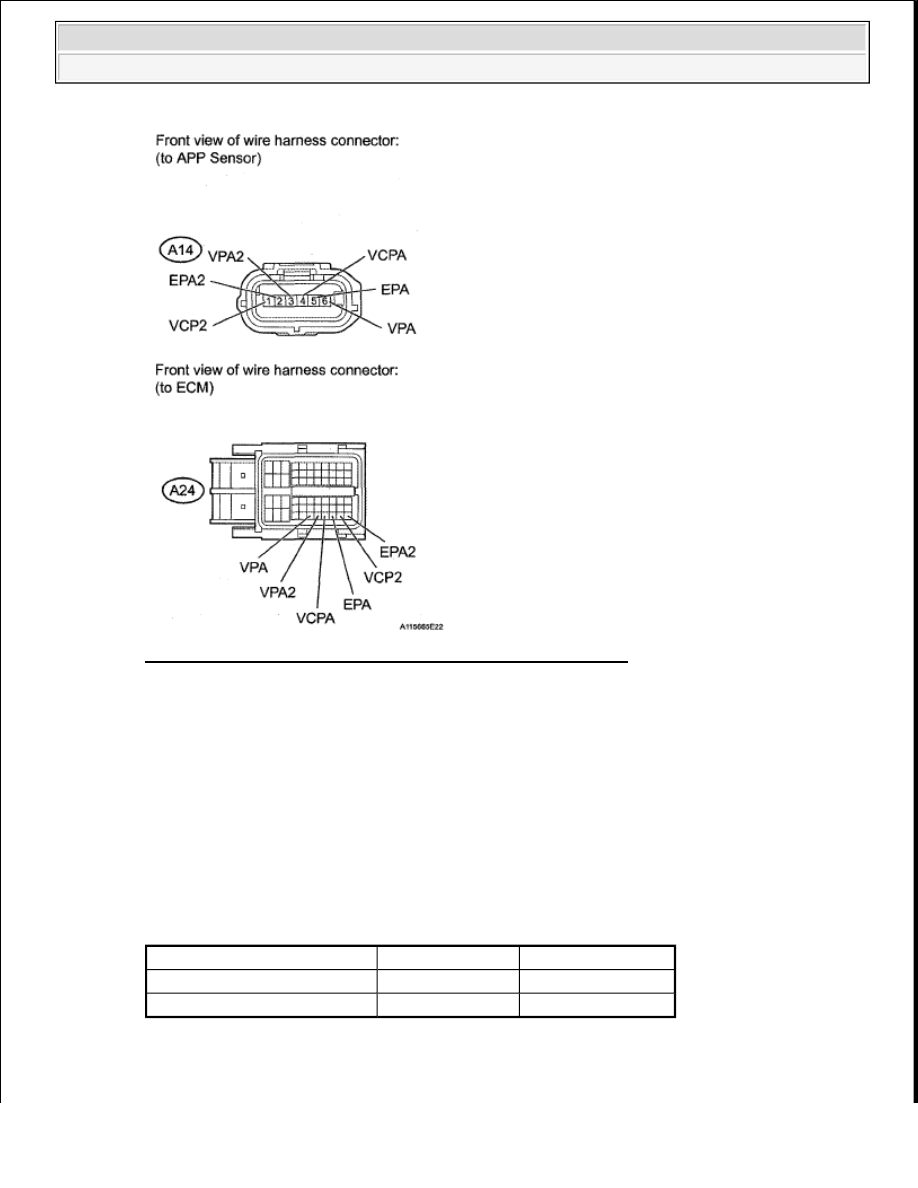

Fig. 214: Identifying A14 APP Sensor & A24 ECM Connectors

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

OK : Go to Next Step

3. CHECK ECM (VCPA AND VCP2 VOLTAGE)

a. Disconnect the A14 APP sensor connector.

b. Turn the ignition switch to ON.

c. Measure the voltage according to the value(s) in the table below.

Standard voltage

STANDARD VOLTAGE SPECIFICATION

Tester Connection

Switch Condition Specified Condition

A14-4 (VCPA) - A14-5 (EPA) Ignition switch ON

4.5 to 5.5 V

A14-1 (VCP2) - A14-2 (EPA2) Ignition switch ON

4.5 to 5.5 V



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































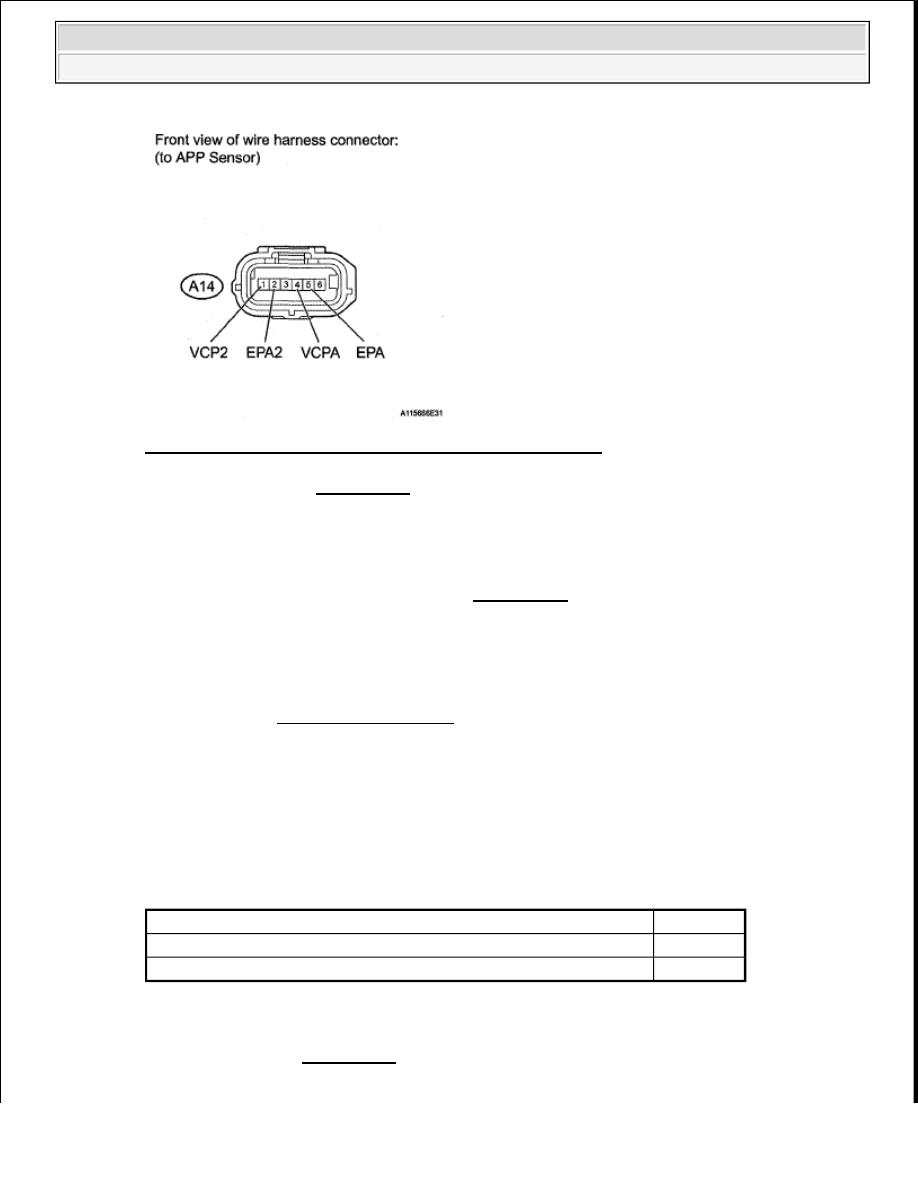

Fig. 215: Identifying A14 APP Sensor Connector Terminals

NG : REPLACE ECM (See REMOVAL )

OK : Go to Next Step

4. REPLACE ACCELERATOR PEDAL ASSEMBLY

a. Replace the accelerator pedal assembly. (See REMOVAL ).

5. CHECK WHETHER DTC OUTPUT RECURS (ACCELERATOR PEDAL POSITION SENSOR

DTCS)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON and turn the Techstream ON.

c. Clear DTCs. (See DTC CHECK/CLEAR ).

d. Start the engine.

e. Allow the engine to idle for 15 seconds.

f. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

g. Read DTCs.

Result

RESULT REFERENCE

B : SYSTEM OK

A : REPLACE ECM (See REMOVAL )

Result

Proceed To

P2120, P2122, P2123, P2125, P2127, P2128, and/or P2138 are output

A

No DTC is output

B
