the throttle valve in response to driver inputs. The TP sensor detects the opening angle of the throttle valve, and
provides the ECM with feedback so that the throttle valve can be appropriately controlled by the ECM.

DTC DETECTION CONDITION AND TROUBLE AREA

MONITOR DESCRIPTION

The ECM determines the actual opening angle of the throttle valve from the TP sensor signal. The actual
opening angle is compared to the target opening angle commanded by the ECM. If the difference between these
two values is outside the standard range, the ECM interprets this as a malfunction in the ETCS. The ECM then
illuminates the MIL and sets the DTC.

If the malfunction is not repaired successfully, the DTC is set when the accelerator pedal is quickly released (to
close the throttle valve) after the engine speed reaches 5000 RPM by the accelerator pedal being fully depressed
(fully open the throttle valve).

MONITOR STRATEGY

MONITOR STRATEGY

TYPICAL ENABLING CONDITIONS

TYPICAL ENABLING CONDITIONS

DTC

Code

DTC Detection Condition

Trouble

Area

P2119

Throttle valve opening angle continues to vary greatly from target opening angle
(1 trip detection logic)



ETCS



ECM

Related DTCs

P2119: ETCS malfunction

Required Sensors/Components (Main)

Throttle actuator

Required Sensors/Components (Related)

-

Frequency of Operation

Continuous

Duration

Within 1 second

MIL Operation

Immediate

Sequence of Operation

None

Monitor runs whenever following DTCs not present

None

System guard*

ON

*System guard is ON when the following conditions set

-

Throttle actuator

ON

Throttle actuator duty calculation

Executing

Throttle position sensor

Fail determined

Throttle actuator current-cut operation

Not executing

Throttle actuator power supply

4 V or higher

Throttle actuator

Fail determined



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































TYPICAL MALFUNCTION THRESHOLDS

TYPICAL MALFUNCTION THRESHOLDS

FAIL-SAFE

When this DTC, or other DTCs relating to ETCS (Electronic Throttle Control System) malfunctions are set, the
ECM enters fail-safe mode. During fail-safe mode, the ECM cuts the current to the throttle actuator, and the
throttle valve is returned to a 7° throttle angle by the return spring. The ECM then adjusts the engine output by
controlling the fuel injection (intermittent fuel-cut) and ignition timing, in accordance with the accelerator pedal
opening angle, to allow the vehicle to continue at a minimal speed. If the accelerator pedal is depressed firmly
and gently, the vehicle can be driven slowly.

Fail-safe mode continues until a pass condition is detected, and the ignition switch is then turned OFF.

WIRING DIAGRAM

Refer to DTC P2102 .

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other data
from the time the malfunction occurred.

1. CHECK ANY OTHER DTCS OUTPUT (IN ADDITION TO DTC P2119)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream ON.

d. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

e. Read DTCs.

Result

RESULT REFERENCE

Either of following conditions A or B met

-

A. Difference between commanded closed throttle position and current closed
throttle position

0.3 V or higher for 1
second

B. Difference between commanded open throttle position and current open
throttle position

0.3 V or higher for 0.6
seconds

Result

Proceed To

P2119 is output

A



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































HINT:

If any DTCs other than P2119 are output, troubleshoot those DTCs first.

B : GO TO DTC CHART (See DIAGNOSTIC TROUBLE CODE CHART )

A : Go to Next Step

2. CHECK WHETHER DTC OUTPUT RECURS (DTC P2119)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream ON.

d. Clear DTCs. (See DTC CHECK/CLEAR ).

e. Allow the engine to idle for 15 seconds.

f. Securely apply the parking brake and move the shift lever to the D position. (Procedure "A")

g. While depressing the brake pedal securely, fully depress the accelerator pedal for 5 seconds.

(Procedure "B")

h. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

i. Read DTCs.

HINT:

The output voltage of the throttle position sensor can be checked during procedure "B" using the
Techstream. Variations in the output voltage indicate that the throttle actuator is in operation. To
check the output voltage using the Techstream, enter the following menus: Powertrain/Engine and
ECT/ETCS/Throttle Position No. 1.

OK: No DTC is output.

NG : REPLACE THROTTLE BODY ASSEMBLY (See REMOVAL )

OK : CHECK FOR INTERMITTENT PROBLEMS (See CHECK FOR INTERMITTENT
PROBLEMS )

DTC P2120 THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT; DTC P2122
THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT LOW INPUT; DTC P2123
THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT HIGH INPUT; DTC P2125
THROTTLE/PEDAL POSITION SENSOR/SWITCH "E" CIRCUIT; DTC P2127 THROTTLE/PEDAL

P2119 and other DTCs are output

B

CAUTION: Exercise extreme care and take precautions in procedure "A"

and "B" below. Failure to do so may result in the vehicle
unexpectedly rolling away.



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































POSITION SENSOR/SWITCH "E" CIRCUIT LOW INPUT; DTC P2128 THROTTLE/PEDAL
POSITION SENSOR/SWITCH "E" CIRCUIT HIGH INPUT; DTC P2138 THROTTLE/PEDAL
POSITION SENSOR/SWITCH "D"/"E" VOLTAGE CORRELATION

DESCRIPTION

HINT:

This ETCS (Electronic Throttle Control System) does not use a throttle cable.

The APP sensor is mounted on the accelerator pedal bracket and has 2 sensor circuits: VPA (main) and VPA2
(sub). This sensor is a non-contact type and uses Hall-effect elements in order to yield accurate signals even in
extreme driving conditions, such as at high speeds as well as very low speeds. The voltage, which is applied to
terminals VPA and VPA2 of the ECM, varies between 0.5 V and 4.5 V in proportion to the operating angle of
the accelerator pedal (throttle valve). A signal from VPA indicates the actual accelerator pedal opening angle
(throttle valve opening angle) and is used for engine control. A signal from VPA2 conveys the status of the
VPA circuit and is used to check the APP sensor itself.

The ECM monitors the actual accelerator pedal opening angle (throttle valve opening angle) through the signals
from VPA and VPA2, and controls the throttle actuator according to these signals.

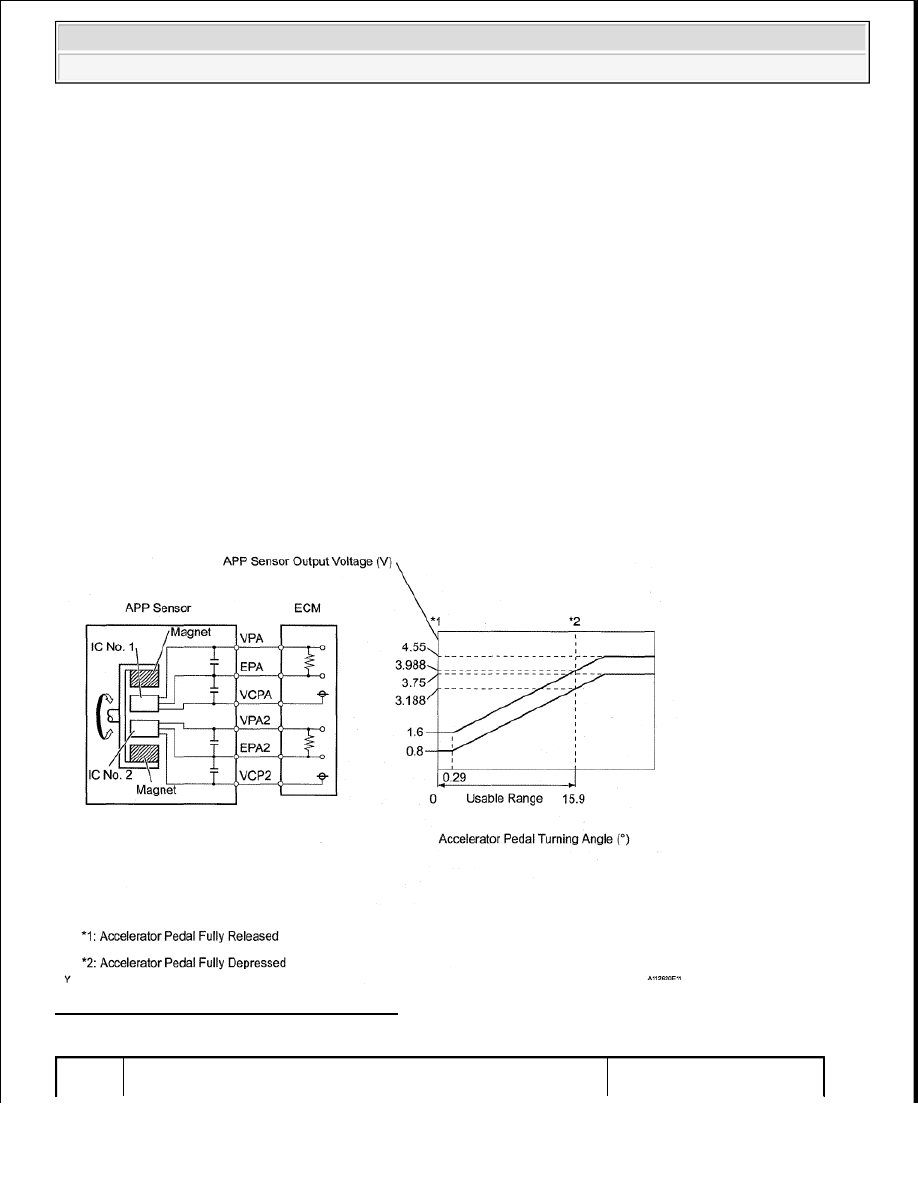

Fig. 211: APP Sensor Voltage Output Graph

DTC DETECTION CONDITION AND TROUBLE AREA

DTC

DTC Detection Condition

Trouble Area
