Fig. 200: Identifying D50 Or D54 AID Connectors

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

OK : Go to Next Step

3. CHECK HARNESS AND CONNECTOR (AID - ECM, BODY GROUND)

a. Disconnect the A24 or D74 ECM connector.

b. Disconnect the D50 or D54 AID connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

Tester Connection

Condition Specified Condition

D74-54 (AIRP) - D50-4 (SIP)

Always

Below 1 ohms

D74-28 (AIRV) - D50-3 (SIV)

Always

Below 1 ohms

D74-53 (ARP2) - D54-4 (SIP2)

Always

Below 1 ohms

A24-43 (ARV2) - D54-3 (SIV2)

Always

Below 1 ohms

D74-30 (AIDI) - D50-2 (DI)

Always

Below 1 ohms

D74-29 (AID2) - D54-2 (DI2)

Always

Below 1 ohms

D50-1 (E) - Body ground

Always

Below 1 ohms

D54-1 (E2) - Body ground

Always

Below 1 ohms

D74-54 (AIRP) or D50-4 (SIP) - Body ground

Always

10 kohms or higher

D74-28 (AIRV) or D50-3 (SIV) - Body ground

Always

10 kohms or higher

D74-53 (ARP2) or D54-4 (SIP2) - Body ground

Always

10 kohms or higher

A24-43 (ARV2) or D54-3 (SIV2) - Body ground Always

10 kohms or higher

D74-30 (AIDI) or D50-2 (DI) - Body ground

Always

10 kohms or higher

D74-29 (AID2) or D54-2 (DI2) - Body ground

Always

10 kohms or higher



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra

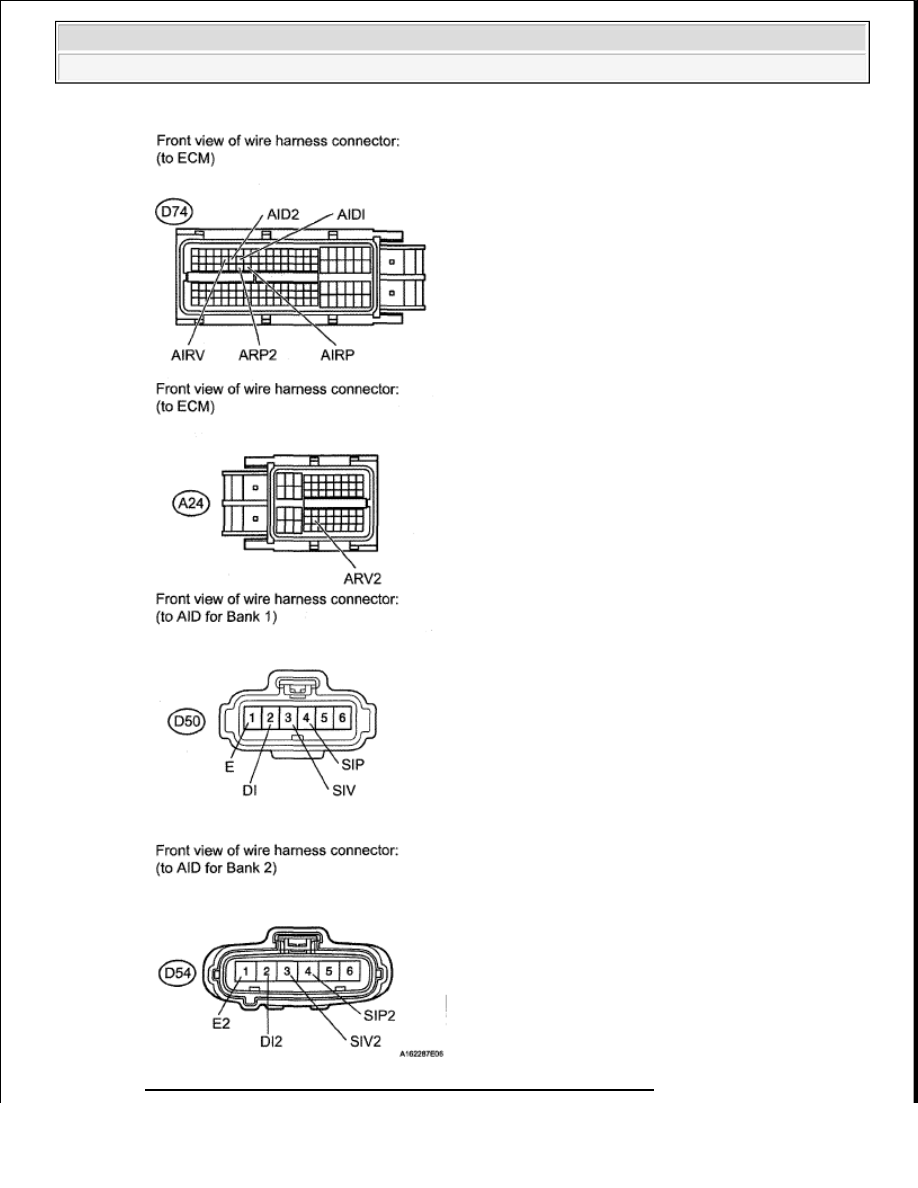

Fig. 201: Identifying A24, D74 ECM, D50, & D54 AID Connectors



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

OK : Go to Next Step

4. INSPECT AIR INJECTION CONTROL DRIVER (DI TERMINAL VOLTAGE)

a. Disconnect the D50 or D54 AID connector.

b. Turn the ignition switch to ON.

c. Measure the voltage according to the value(s) in the table below.

Standard voltage

STANDARD VOLTAGE SPECIFICATION

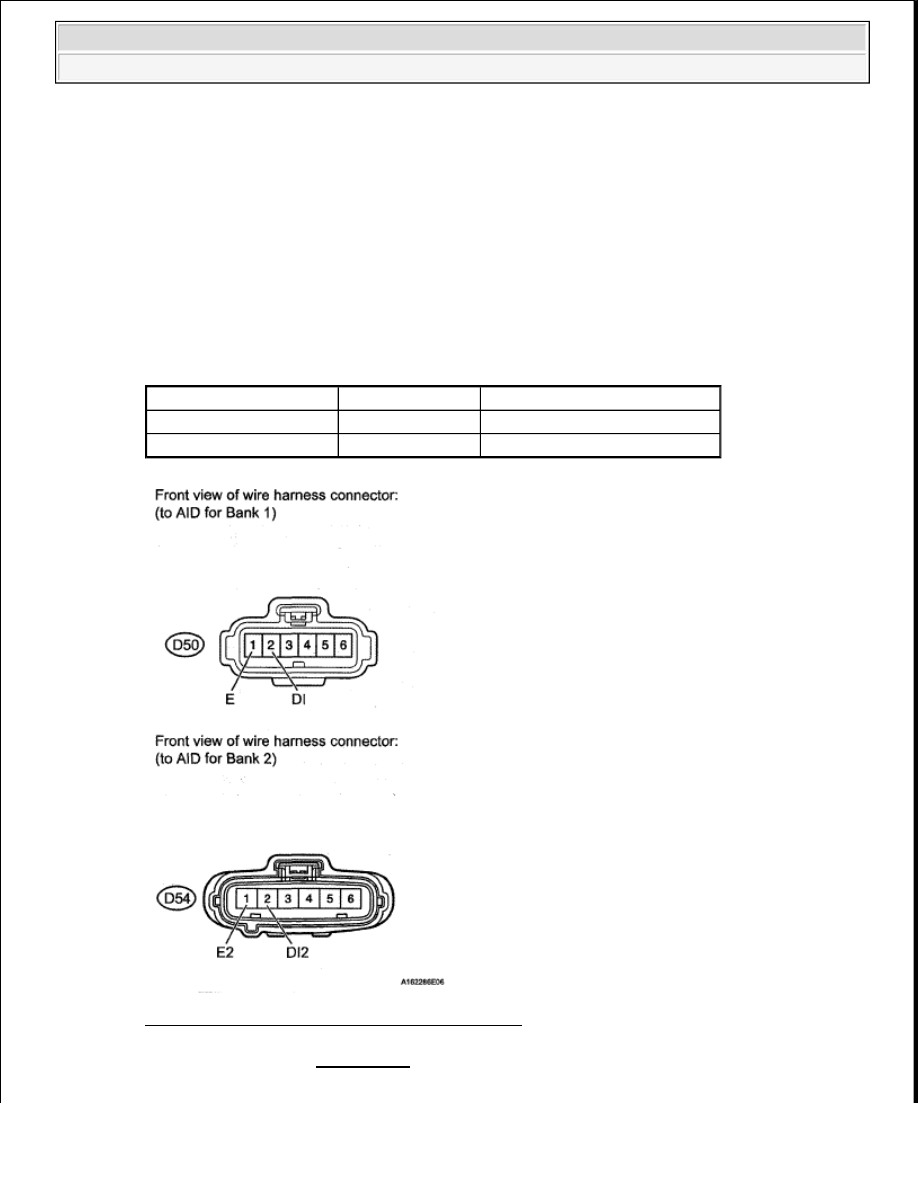

Fig. 202: Identifying D50 & D54 AID Connectors

NG : REPLACE ECM (See REMOVAL )

Tester Connection

Switch Condition

Specified Condition

D50-2 (DI) - D50-1 (E) Ignition switch ON 11 to 14 V (near battery voltage)

D54-2 (DI2) - D54-1 (E2) Ignition switch ON 11 to 14 V (near battery voltage)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































OK : Go to Next Step

5. REPLACE AIR INJECTION CONTROL DRIVER

a. Replace the air injection control driver. (See AIR INJECTION DRIVER ).

6. CONFIRM WHETHER DTC OUTPUT RECURS

a. Start the engine and warm it up.

b. Turn the ignition switch off.

c. Connect the Techstream to the DLC3.

d. Turn the ignition switch to ON and turn the Techstream ON.

e. Clear DTCs. (See DTC CHECK/CLEAR ).

f. Enter the following menus: Powertrain/Engine and ECT/Utility/Air injection check/Automatic

Mode.

g. Start the engine after the Techstream initialization is finished.

h. Perform the System Check operation by pressing Next.

i. After operating the AIR system, perform the following to confirm the AIR system pending codes:

Press the Exit button.

j. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes/Pending.

k. Read DTCs.

Result

RESULT REFERENCE

l. Turn the ignition switch off.

B : GO TO DTC CHART (See DIAGNOSTIC TROUBLE CODE CHART )

A : END

DTC P2102 THROTTLE ACTUATOR CONTROL MOTOR CIRCUIT LOW; DTC P2103 THROTTLE
ACTUATOR CONTROL MOTOR CIRCUIT HIGH

DESCRIPTION

Result

Proceed To

No DTC is output

A

Other DTCs are output

B

NOTE:



When performing the Air Injection Check operation after the
battery cable has been reconnected, wait for 7 minutes with the
ignition switch turned to ON or the engine running.



Turn the ignition switch off when the Air Injection Check
operation finishes.
