Toyota Tundra. Manual - part 1384

HINT:

The reference orifice is located inside the canister pump module.

DESCRIPTION

The description can be found in the EVAP (Evaporative Emission) System. (See DESCRIPTION ).

INSPECTION PROCEDURE

Refer to the EVAP SYSTEM .

MONITOR DESCRIPTION

5 hours* after the ignition switch is turned off, the leak detection pump creates negative pressure (vacuum) in
the EVAP system. The ECM monitors for leaks and actuator malfunctions based on the EVAP pressure.

HINT:

*: If the engine coolant temperature is not below 35°C (95°F) 5 hours after the ignition switch is turned off, the
monitor check starts 2 hours later. If it is still not below 35°C (95°F) 7 hours after the ignition switch is turned
off, the monitor check starts 2.5 hours later.

MONITOR DESCRIPTION

DTC

Monitoring

Item

Malfunction Detection

Condition

Trouble Area

Detection

Timing

Detection

Logic

P043E

Reference
orifice
clogged

P043E, P043F, P2401,
P2402 and P2419 present
when one of following
conditions met during key-
off EVAP monitor:



Reference orifice
clogged



Reference orifice
high-flow



Leak detection pump
OFF malfunction



Leak detection pump
ON malfunction



Vent valve ON (close)
malfunction



Canister pump module
(Reference orifice, leak
detection pump, vent
valve)



Connector/wire harness
(Canister pump module
- ECM)



EVAP system hose
(pipe from air inlet port
to canister pump
module, canister filter,
fuel tank vent hose)



ECM

While
ignition
switch off

2 trip

P043F

Reference
orifice high-
flow

P2401

Leak
detection
pump stuck
OFF

P2402

Leak
detection
pump stuck
ON

P2419

Vent valve
stuck closed

Sequence

Operation

Description

Duration

-

ECM activation

Activated by soak timer 5, 7 or 9.5 hours after ignition switch
turned off.

-



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































A

Atmospheric
pressure
measurement

Vent valve turned OFF (vent) and EVAP system pressure
measured by ECM in order to register atmospheric pressure.
If pressure in EVAP system not between 70 kPa-a and 110
kPa-a (525 mmHg-a and 825 mmHg-a), ECM cancels EVAP
system monitor.

10

seconds

B

First reference
pressure
measurement

In order to determine reference pressure, leak detection pump
creates negative pressure (vacuum) through reference orifice
and then ECM checks if leak detection pump and vent valve
operate normally.

60

seconds

C

EVAP system
pressure
measurement

Vent valve turned ON (closed) to shut EVAP system. Negative
pressure (vacuum) created in EVAP system, and EVAP system
pressure then measured.
Write down measured value as it will be used in leak check. If
EVAP pressure does not stabilize within 15 minutes, ECM
cancels EVAP system monitor.

15

minutes

(1)

D

Purge VSV monitor

Purge VSV opened and then EVAP system pressure measured
by ECM. Large increase indicates normality.

10

seconds

E

Second reference
pressure
measurement

After second reference pressure measurement, leak check
performed by comparing first and second reference pressure.
If stabilized system pressure higher than second reference
pressure, ECM determines that EVAP system leaking.

60

seconds

-

Final check

Atmospheric pressure measured and then monitoring result
recorded by ECM.

-

(1)

If only a small amount of fuel is in the fuel tank, it takes longer for the EVAP pressure to stabilize.



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































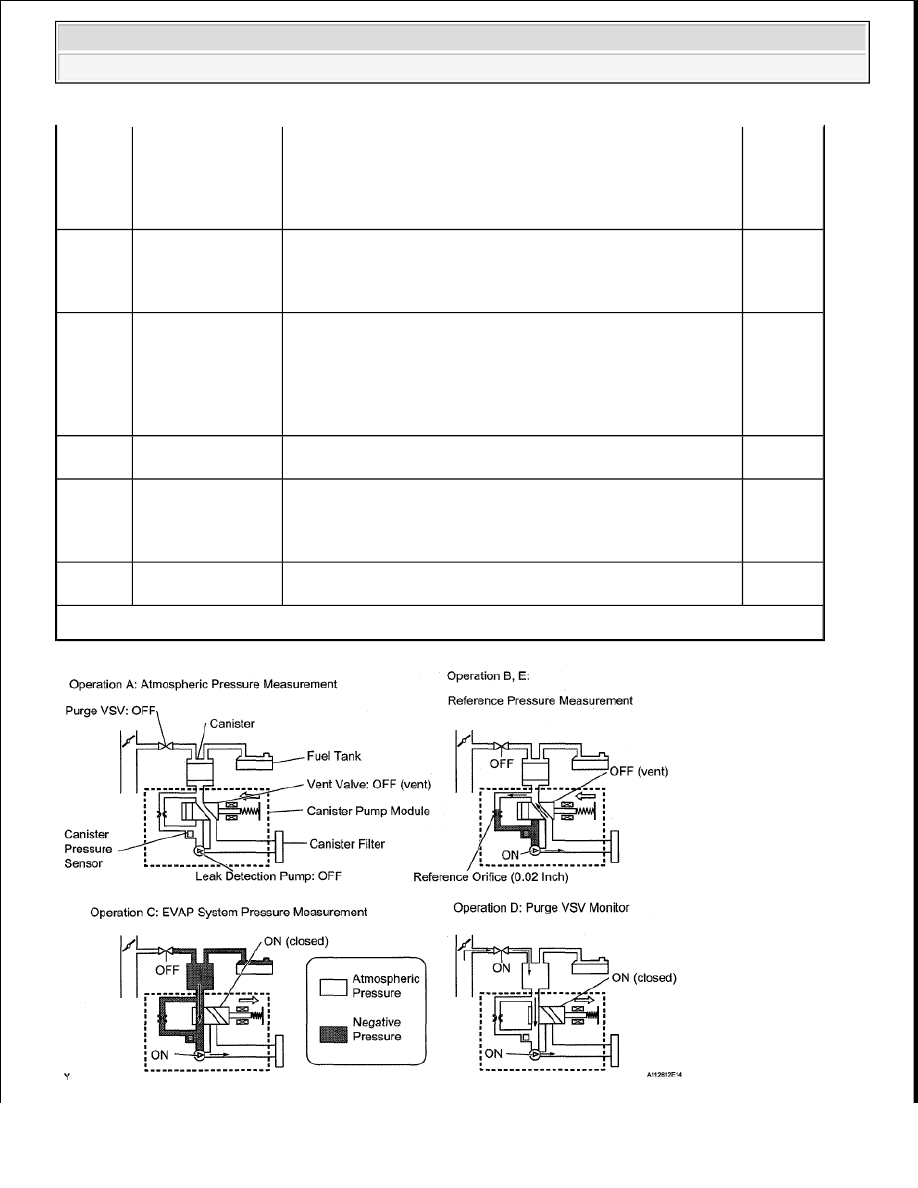

Fig. 152: Evaporative Emission System Operation Diagram

The leak detection pump creates negative pressure through the reference orifice. When the system is normal, the
EVAP pressure is between 724 to 752 mmHg* and saturated within a minute. If not, the ECM interprets this as
a malfunction. The ECM will illuminate the MIL and set DTC if this malfunction is detected in consecutive
drive cycles.

*: Typical value.

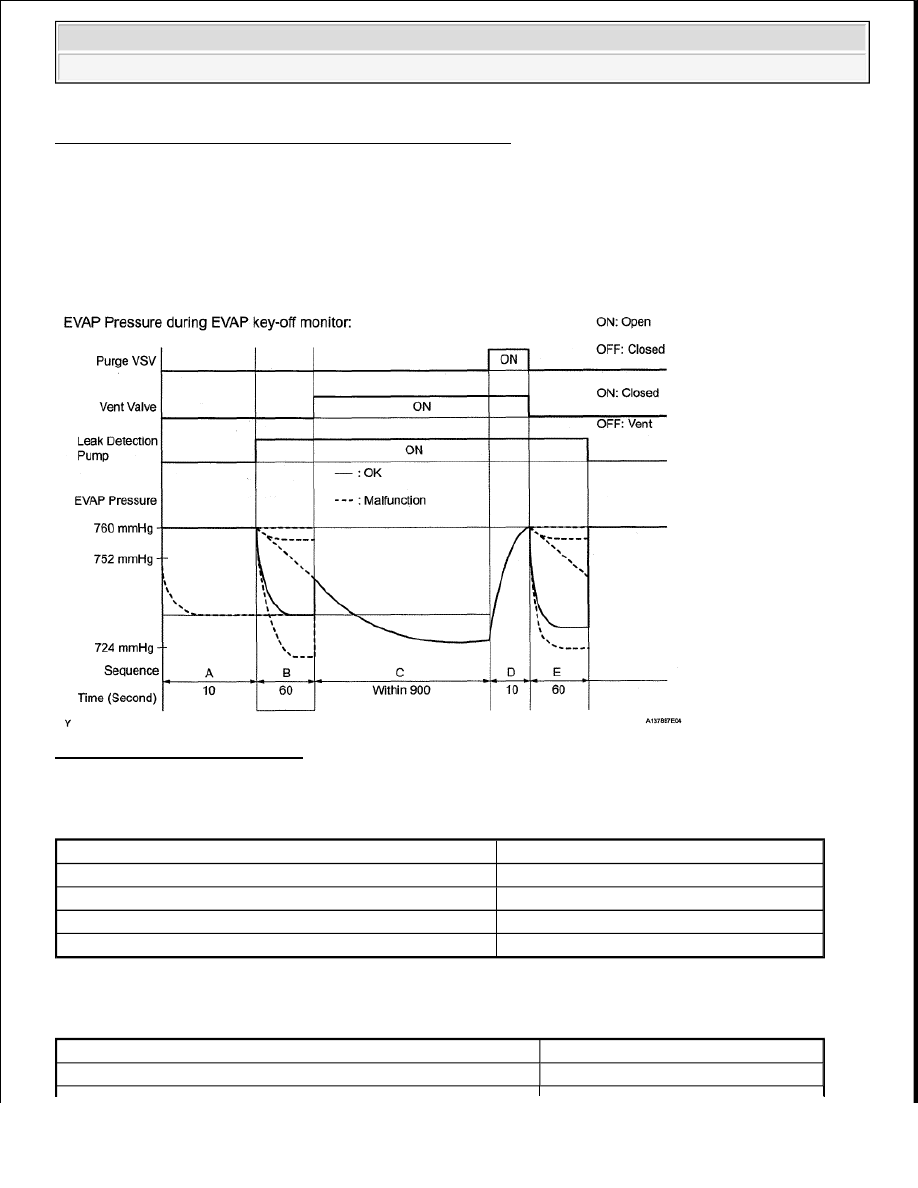

Fig. 153: EVAP Pressure Graph

MONITOR STRATEGY

MONITOR STRATEGY

TYPICAL ENABLING CONDITIONS

TYPICAL ENABLING CONDITIONS

Required Sensors/Components

Canister pump module

Frequency of Operation

Once per driving cycle

Duration

Within 2 minutes

MIL Operation

2 driving cycles

Sequence of Operation

None

Monitor runs whenever following DTCs not present

None

EVAP key-off monitor runs when all of following conditions met -



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































TYPICAL MALFUNCTION THRESHOLDS

"Saturated" indicates that the EVAP pressure change is less than 0.286 kPa-g (2.14 mmHg-g) in 60 seconds.

TYPICAL MALFUNCTION THRESHOLDS

MONITOR RESULT

Refer to CHECKING MONITOR STATUS .

DTC P0441 EVAPORATIVE EMISSION CONTROL SYSTEM INCORRECT PURGE FLOW

DTC SUMMARY

DTC SUMMARY

Atmospheric pressure

70 to 110 kPa-a (525 to 825 mmHg-a)

Battery voltage

10.5 V or higher

Vehicle speed

Below 4 km/h (2.5 mph)

Ignition switch

Off

Time after key off

5 or 7 or 9.5 hours

Canister pressure sensor malfunction (P0451, P0452 and P0453)

Not detected

Purge VSV

Not operated by scan tool

Vent valve

Not operated by scan tool

Leak detection pump

Not operated by scan tool

Both of following conditions met before key off

Conditions 1 and 2

1. Duration that vehicle driven

5 minutes or more

2. EVAP purge operation

Performed

ECT

4.4 to 35°C (40 to 95°F)

IAT

4.4 to 35°C (40 to 95°F)

One of following conditions met

-

EVAP pressure just after reference pressure measurement started More than -1 kPa-g (-7.5 mmHg-g)
Reference pressure

Less than -4.85 kPa-g (-36.4 mmHg-g)

Reference pressure

-1.057 kPa-g (-7.93 mmHg-g) or more

Reference pressure

Not saturated within 60 seconds

Reference pressure difference between first and second

0.7 kPa-g (5.25 mmHg-g) or more

DTC

Monitoring

Item

Malfunction Detection Condition

Trouble Area

Detection

Timing

Detection

Logic

Purge VSV
(Vacuum
Switching

Leak detection pump creates
negative pressure (vacuum) in
EVAP system and EVAP system
pressure measured. Reference
pressure measured at start and at
end of leak check. If stabilized



Purge VSV



Connector/wire
harness (Purge
VSV - ECM)



ECM

While
ignition

2 trip
