c. Remove the integration relay from the engine room relay block.

d. Measure the resistance according to the value (s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

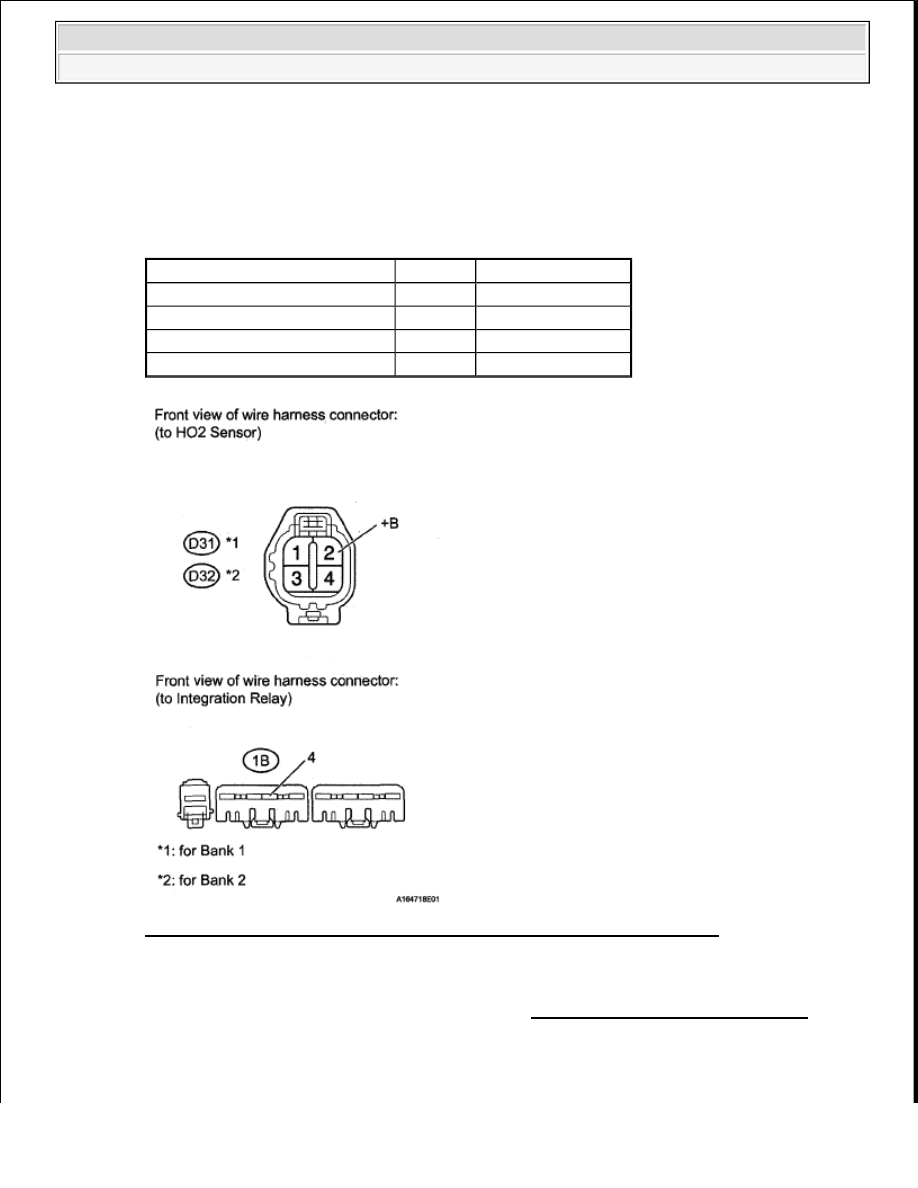

Fig. 53: Identifying HO2 Sensor & Integration Relay Connector Terminals

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

OK : CHECK ECM POWER SOURCE CIRCUIT (See ECM POWER SOURCE CIRCUIT )

5. CHECK HARNESS AND CONNECTOR (HO2 SENSOR - ECM)

a. Disconnect the D31 or D32 HO2 sensor connector.

Tester Connection

Condition Specified Condition

D31-2 (+B) - 1B-4

Always

Below 1 ohms

D32-2 (+B) - 1B-4

Always

Below 1 ohms

D31-2 (+B) or 1B-4-Body ground Always

10 kohms or higher

D32-2 (+B) or 1B-4-Body ground Always

10 kohms or higher



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































b. Disconnect the D74 ECM connector.

c. Measure the resistance according to the value (s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

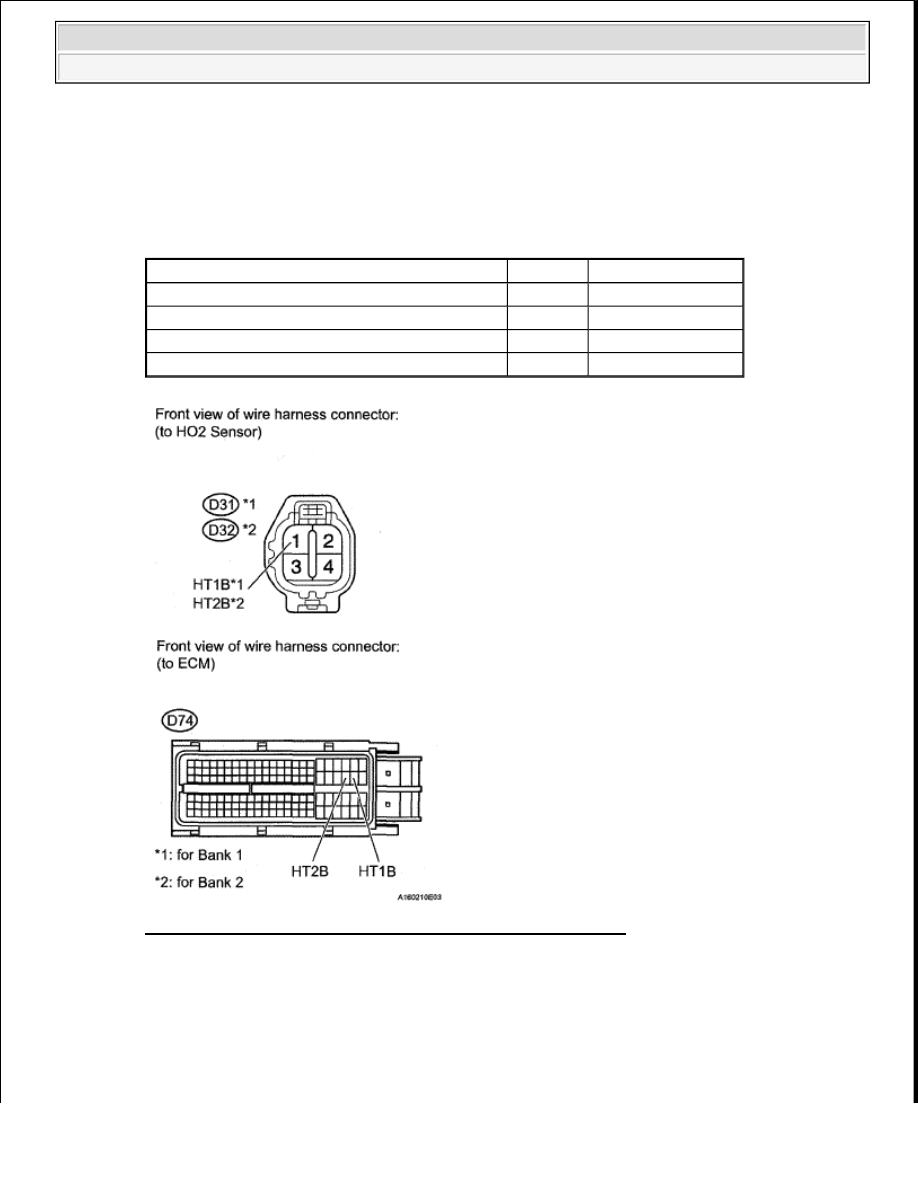

Fig. 54: Identifying HO2 Sensor & ECM Connector Terminals

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

OK : Go To Next Step

6. CHECK WHETHER DTC OUTPUT RECURS

a. Connect the Techstream to the DLC3.

Tester Connection

Condition Specified Condition

D31-1 (HT1B) - D74-45 (HT1B)

Always

Below 1 ohms

D32-1 (HT2B) - D74-44 (HT2B)

Always

Below 1 ohms

D31-1 (HT1B) or D74-45 (HT1B) - Body ground Always

10 kohms or higher

D32-1 (HT2B) or D74-44 (HT2B) - Body ground Always

10 kohms or higher



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































b. Turn the ignition switch to ON.

c. Turn the Techstream ON.

d. Clear DTCs. (See DTC CHECK/CLEAR ).

e. Start the engine.

f. Allow the engine to idle for 2 minutes or more.

g. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

h. Read DTCs.

Result

RESULT REFERENCE

B : REPLACE ECM (See REMOVAL )

A : CHECK FOR INTERMITTENT PROBLEMS (See CHECK FOR INTERMITTENT
PROBLEMS )

DTC P0101 MASS AIR FLOW CIRCUIT RANGE/PERFORMANCE PROBLEM

DESCRIPTION

Refer to DTC P0102 .

DTC DETECTION CONDITION AND TROUBLE AREA

MONITOR DESCRIPTION

Result

Proceed To

No DTC is output

A

P0037, P0038, P0057, P0058, P0141 and/or P0161 are output

B

DTC

Code

DTC Detection Condition

Trouble Area

P0101

Conditions (a), (b), (c), (d) and (e) continue for more than 10 seconds (2
trip detection logic):

a. Engine running

b. Engine coolant temperature 70°C (158°F) or higher

c. Throttle Position (TP) sensor voltage 0.4 V or higher and 3.6 V or

less

d. Average engine load value ratio less than 0.85, or more than 1.20

(varies with estimated engine load) Average engine load value ratio
= Average engine load based on MAF meter output/Average engine
load estimated from driving conditions

e. Average air-fuel ratio less than -15%, or more than 15%



Mass Air Flow
(MAF) meter



Air induction
system



PCV hose
connections



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































The MAF meter is a sensor that measures the amount of air flowing through the throttle valve. The ECM uses
this information to determine the fuel injection time and to provide an appropriate air-fuel ratio. Inside the MAF
meter, there is a heated platinum wire which is exposed to the flow of intake air. By applying a specific
electrical current to the wire, the ECM heats it to a specific temperature. The flow of incoming air cools both
the wire and an internal thermistor, affecting their resistance. To maintain a constant current value, the ECM
varies the voltage applied to the wire and internal thermistor. The voltage level is proportional to the airflow
through the sensor, and the ECM uses it to calculate the intake air volume. The ECM monitors the average
engine load value ratio to check the MAF meter for malfunctions. The average engine load value ratio is
obtained by comparing the average engine load calculated from the MAF meter output to the average engine
load estimated from the driving conditions, such as the engine speed and the throttle opening angle. If the
average engine load value ratio is below the threshold value, the ECM determines that the intake air volume is
low, and if the average engine load value ratio is above the threshold value, the ECM determines that the intake
air volume is high.

If this is detected in 2 consecutive driving cycles, the MIL is illuminated and a DTC is set.

MONITOR STRATEGY

MONITOR STRATEGY

TYPICAL ENABLING CONDITIONS

TYPICAL ENABLING CONDITIONS

Related DTCs

P0101: Mass air flow meter rationality

Required Sensors/Components
(Main)

Mass air flow meter

Required Sensors/Components
(Related)

Crankshaft Position (CKP) sensor, Engine Coolant Temperature (ECT)
sensor and Throttle Position (TP) sensor

Frequency of Operation

Continuous

Duration

10 seconds

MIL Operation

2 driving cycles

Sequence of Operation

None

Monitor runs whenever following DTCs not present

P0115 - P0118 (ECT sensor)
P0120 - P0223, P2135 (TP sensor)
P0125 (Insufficient ECT for Closed Loop)
P0335 (CKP sensor)

Throttle position (TP sensor voltage)

0.4 V or higher and 3.6 V or less

Engine

Running

Battery voltage

10.5 V or higher

Engine coolant temperature

70°C (158°F) or more

IAT sensor circuit

OK

ECT sensor circuit

OK

CKP sensor circuit

OK

TP sensor circuit

OK

Canister pressure sensor circuit

OK
