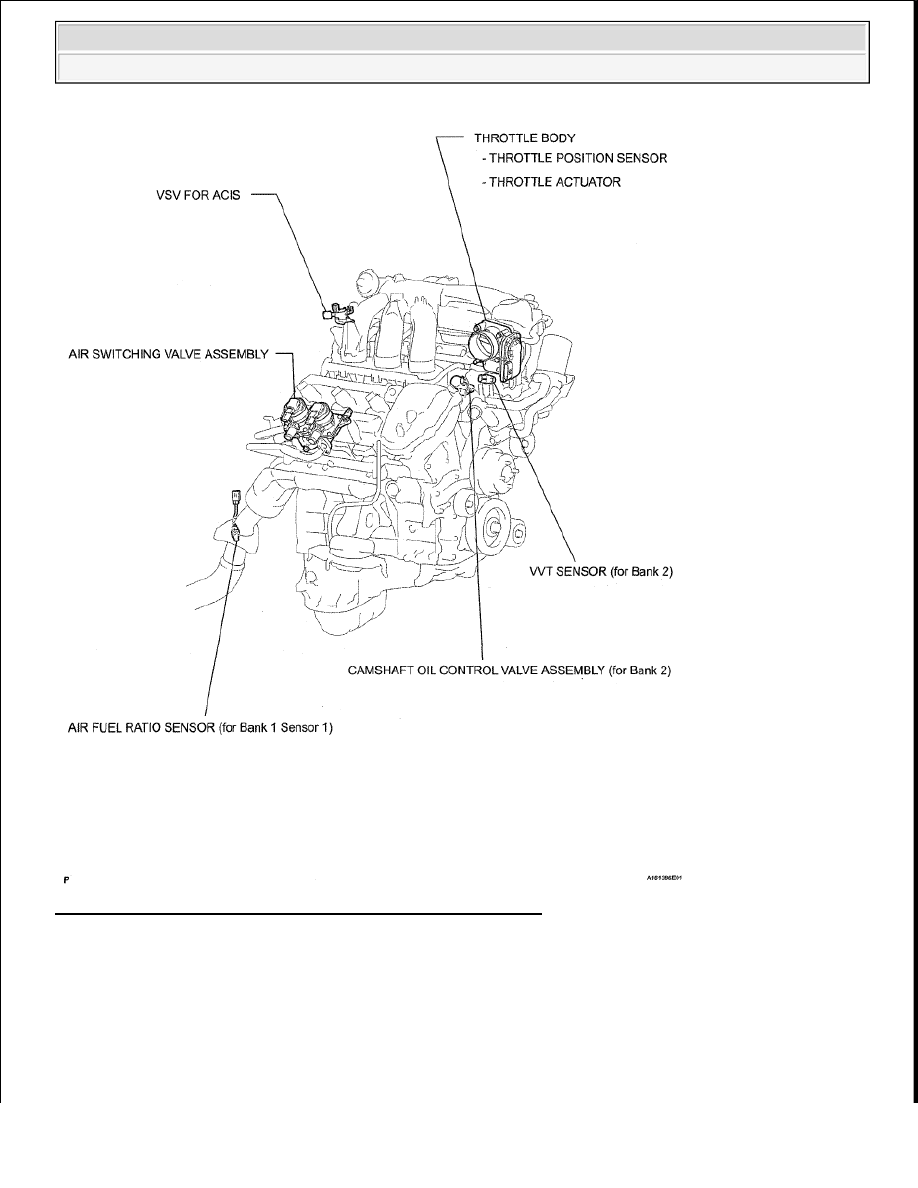

Fig. 5: Identifying Engine Control System Components (4 Of 5)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

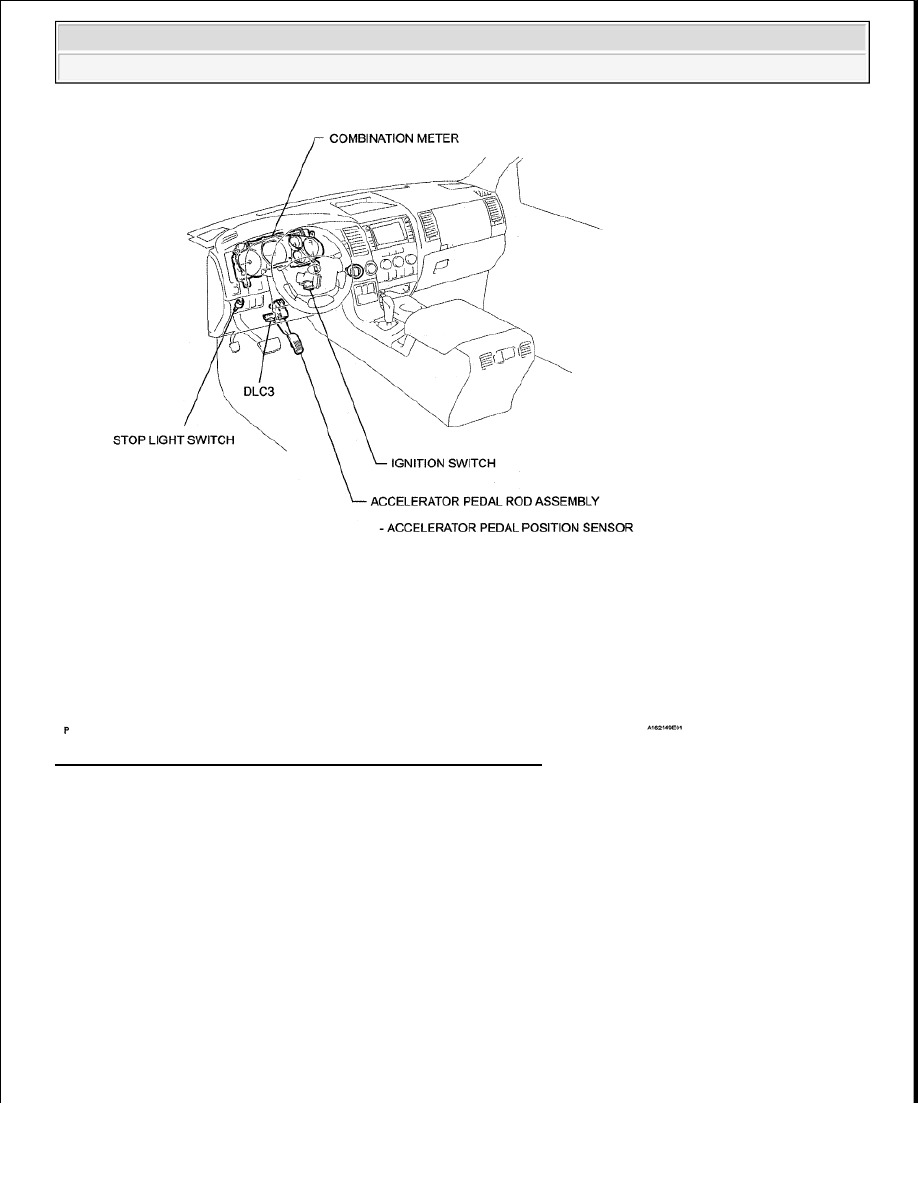

Fig. 6: Identifying Engine Control System Components (5 Of 5)

SYSTEM DIAGRAM



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

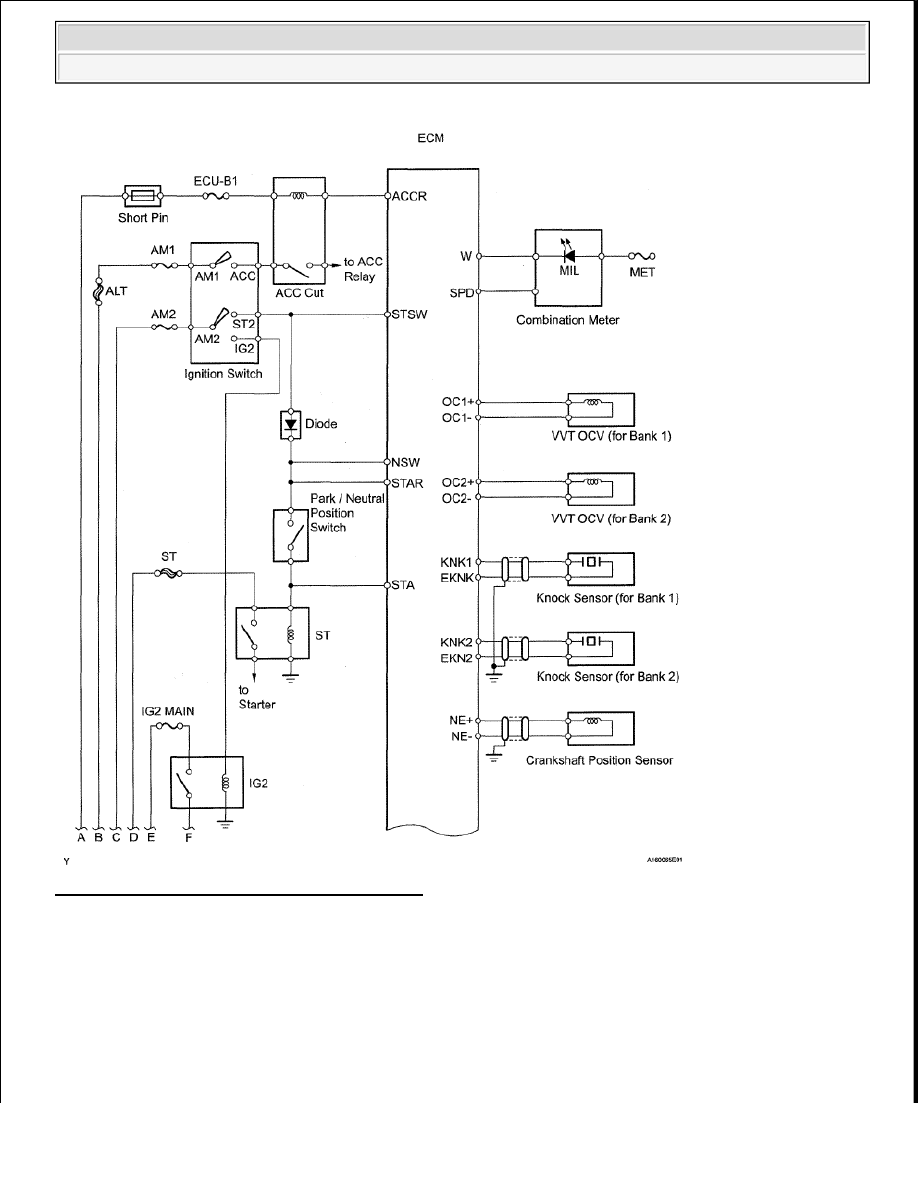

Fig. 7: Engine Control System Diagram (1 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

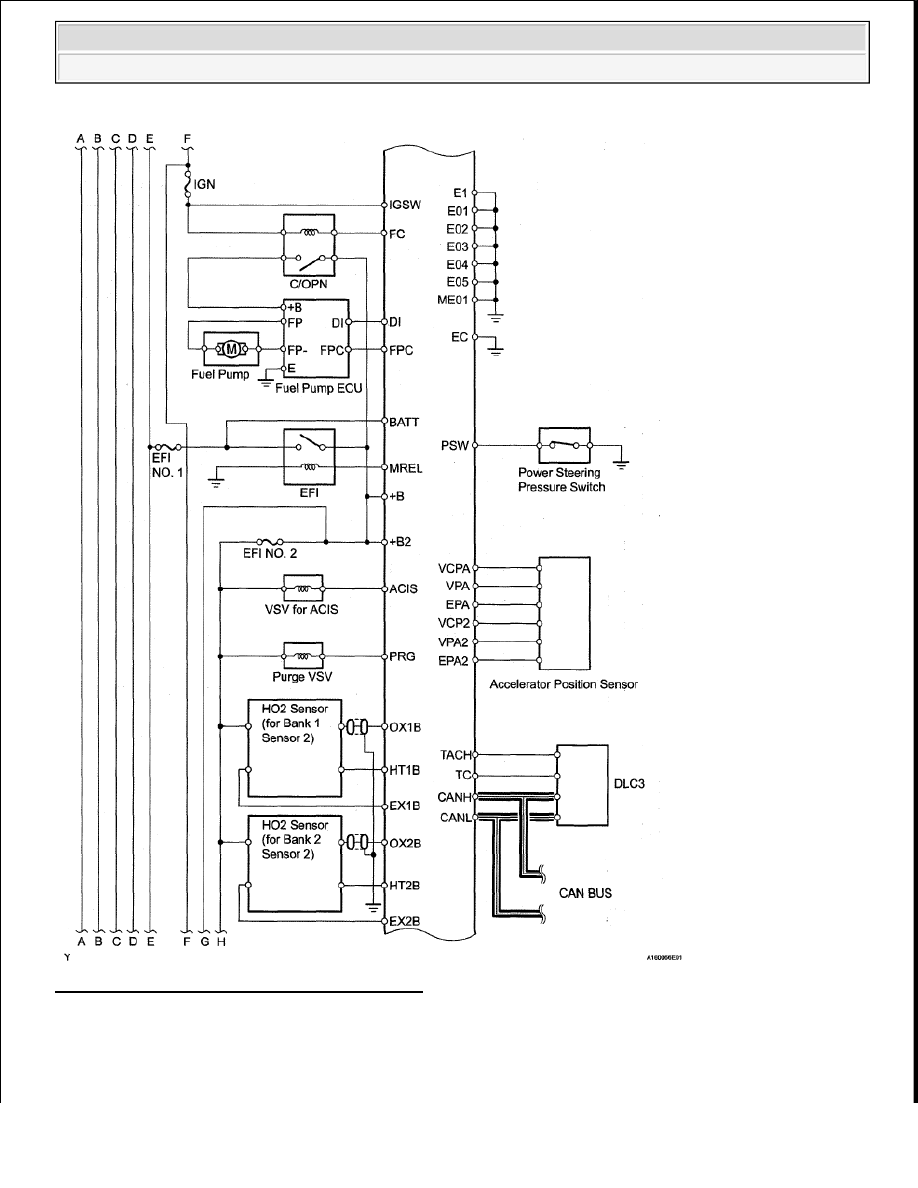

Fig. 8: Engine Control System Diagram (2 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra
