Fig. 64: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL POWER OUTLET SOCKET ASSEMBLY

a. Attach the claw to install the power outlet socket.

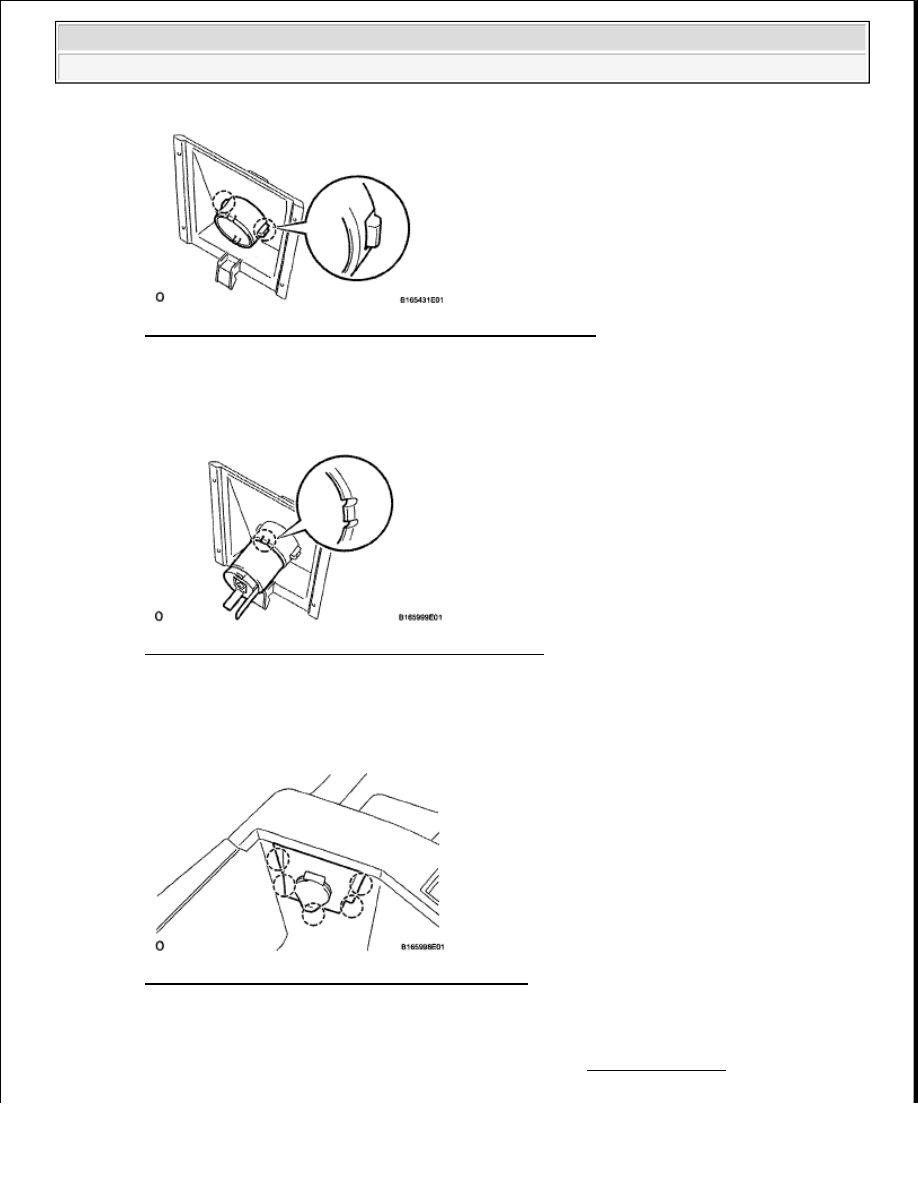

Fig. 65: Identifying Power Outlet Socket And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL CONSOLE BOX BEZEL

a. Attach the 5 claws to install the console box bezel.

Fig. 66: Identifying Console Box Bezel And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































INVERTER MAIN SWITCH (FOR CREWMAX)

COMPONENTS

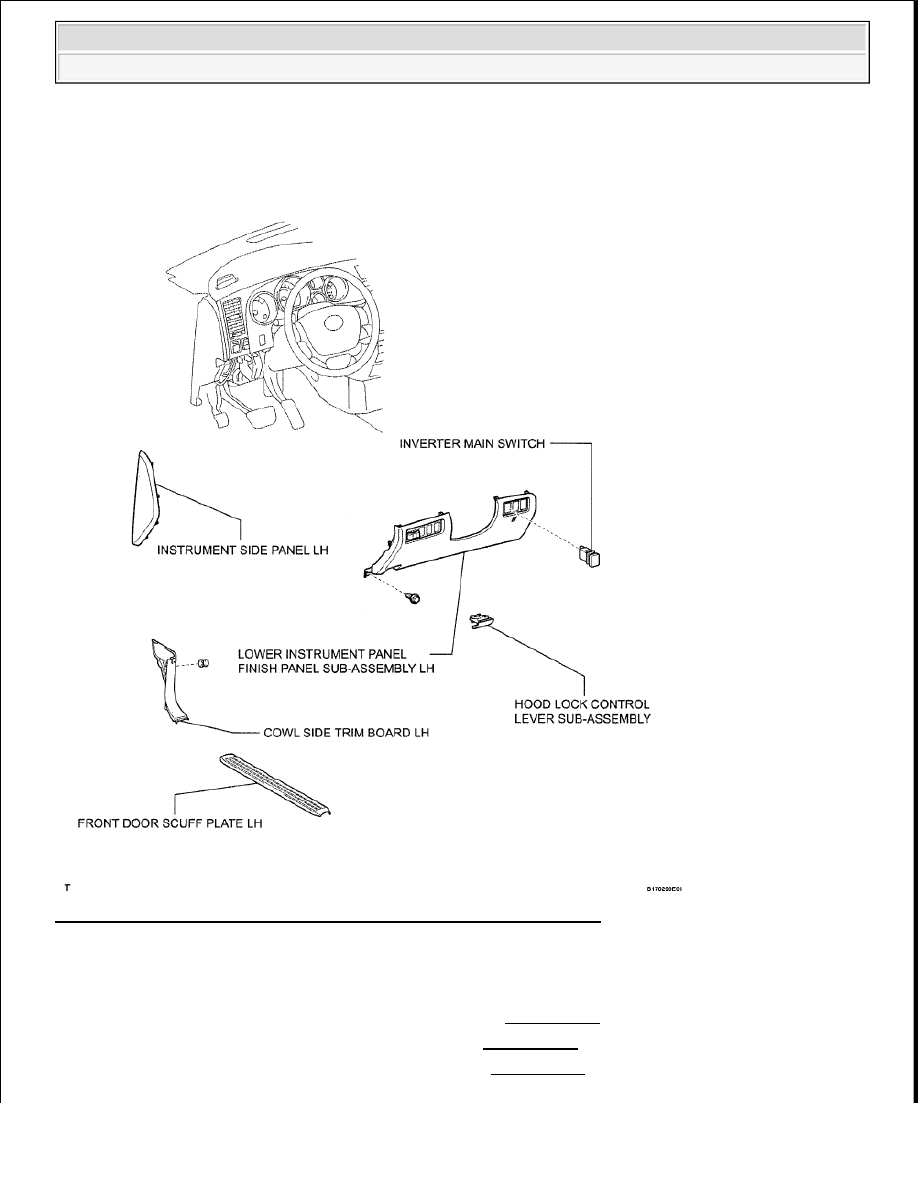

Fig. 67: Identifying Inverter Main Switch Components (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (See REMOVAL )

2. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

3. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE INVERTER MAIN SWITCH

a. Detach the 2 claws and remove the main switch.

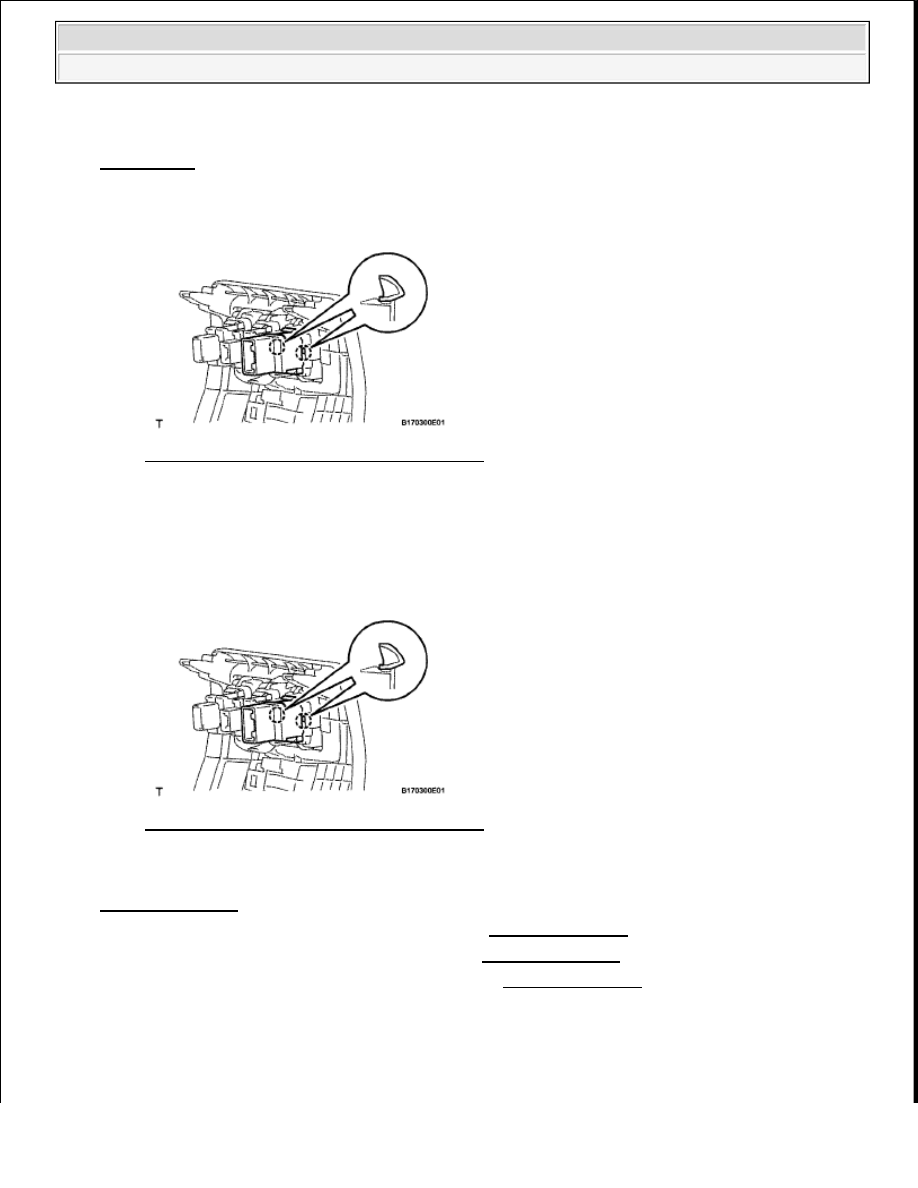

Fig. 68: Identifying Main Switch And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL INVERTER MAIN SWITCH

a. Attach the 2 claws to install the main switch.

Fig. 69: Identifying Main Switch And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

3. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

4. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

5. INSTALL FRONT DOOR SCUFF PLATE LH (See INSTALLATION )



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































2008 ENGINE PERFORMANCE

Engine Control System (1GR-FE) - Tundra

SFI SYSTEM

PRECAUTION

1. INITIALIZATION

HINT:

Initialization cannot be completed by only removing the battery.

2. FOR USING TECHSTREAM

3. DISCONNECT AND RECONNECT CABLE OF NEGATIVE BATTERY TERMINAL

a. Before performing electronic work, disconnect the cable from the negative (-) battery terminal in

order to prevent it from shorting and burning out.

b. Before disconnecting and reconnecting the battery cable, turn the ignition switch OFF and the

headlight dimmer switch OFF. Then loosen the terminal nut completely. Do not damage the cable
or terminal.

c. When the battery cable is disconnected, the clock and radio settings and stored DTCs are erased.

Therefore, before disconnecting the battery cable, make a note of the settings.

NOTE:



Perform the RESET MEMORY (AT initialization) when replacing the
automatic transmission assembly, engine assembly or ECM. (See
INITIALIZATION ).



Perform the REGISTRATION (VIN registration) when replacing the
ECM. (See REGISTRATION).

CAUTION: Observe the following items for safety reasons:



Read its instruction books before using the Techstream.



Prevent the tester cable from being caught on the pedals, shift
lever and steering wheel when driving with the Techstream
connected to the vehicle.



When driving the vehicle for testing purposes using the
Techstream, two persons are required. One person drives the
vehicle, and the other operates the Techstream.

NOTE:



When the cable is disconnected from the negative (-) battery
terminal, initialize the following system(s) after the cable is
reconnected.



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra
