3. REMOVE FRONT SEAT ASSEMBLY LH (for Power Seat)

a. Remove the front seat LH (see REMOVAL ).

4. REMOVE FRONT SEAT ASSEMBLY RH (for Power Seat)

HINT:

Use the same procedures described for the LH side.

5. REMOVE CENTER FRONT SEAT ASSEMBLY

a. Remove the center front seat (see REMOVAL ).

6. REMOVE POWER OUTLET SOCKET ASSEMBLY

a. Disconnect the power outlet socket connector.

b. Using a screwdriver, detach the claw and remove the power outlet socket.

HINT:

Tape the screwdriver tip before use.

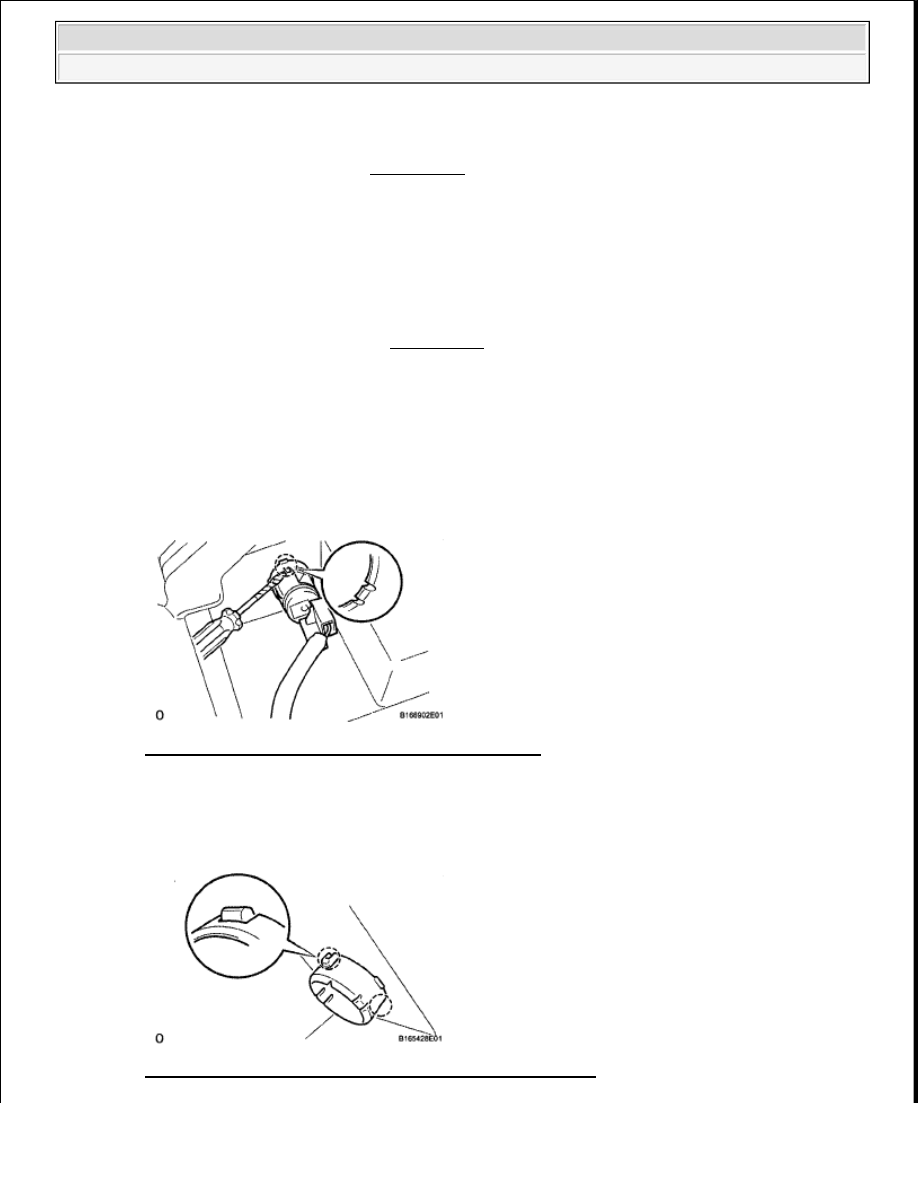

Fig. 48: Identifying Power Outlet Socket Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE POWER OUTLET SOCKET COVER

a. Detach the 2 claws and remove the power outlet socket cover.

Fig. 49: Identifying Power Outlet Socket Cover And Claws



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE CENTER SEATBACK PANEL (for Double Cab) (See DISASSEMBLY )

9. REMOVE REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

a. Using a screwdriver, detach the claw and remove the power outlet socket.

HINT:

Tape the screwdriver tip before use.

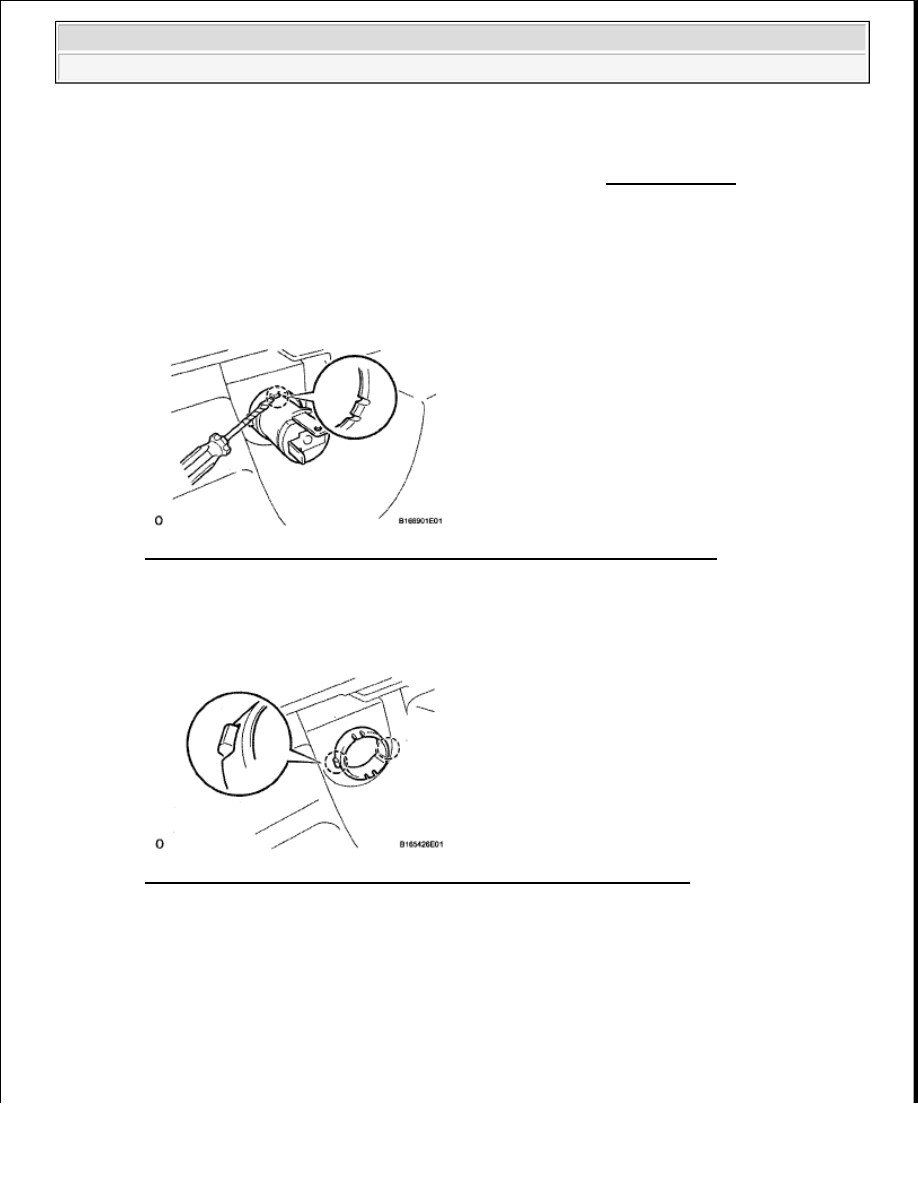

Fig. 50: Identifying Rear Power Outlet Socket Assembly (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE REAR POWER OUTLET SOCKET COVER (for Double Cab)

a. Detach the 2 claws and remove the power outlet socket cover.

Fig. 51: Identifying Rear Power Outlet Socket Cover (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR POWER OUTLET SOCKET COVER (for Double Cab)

a. Attach the 2 claws to install the power outlet socket cover.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































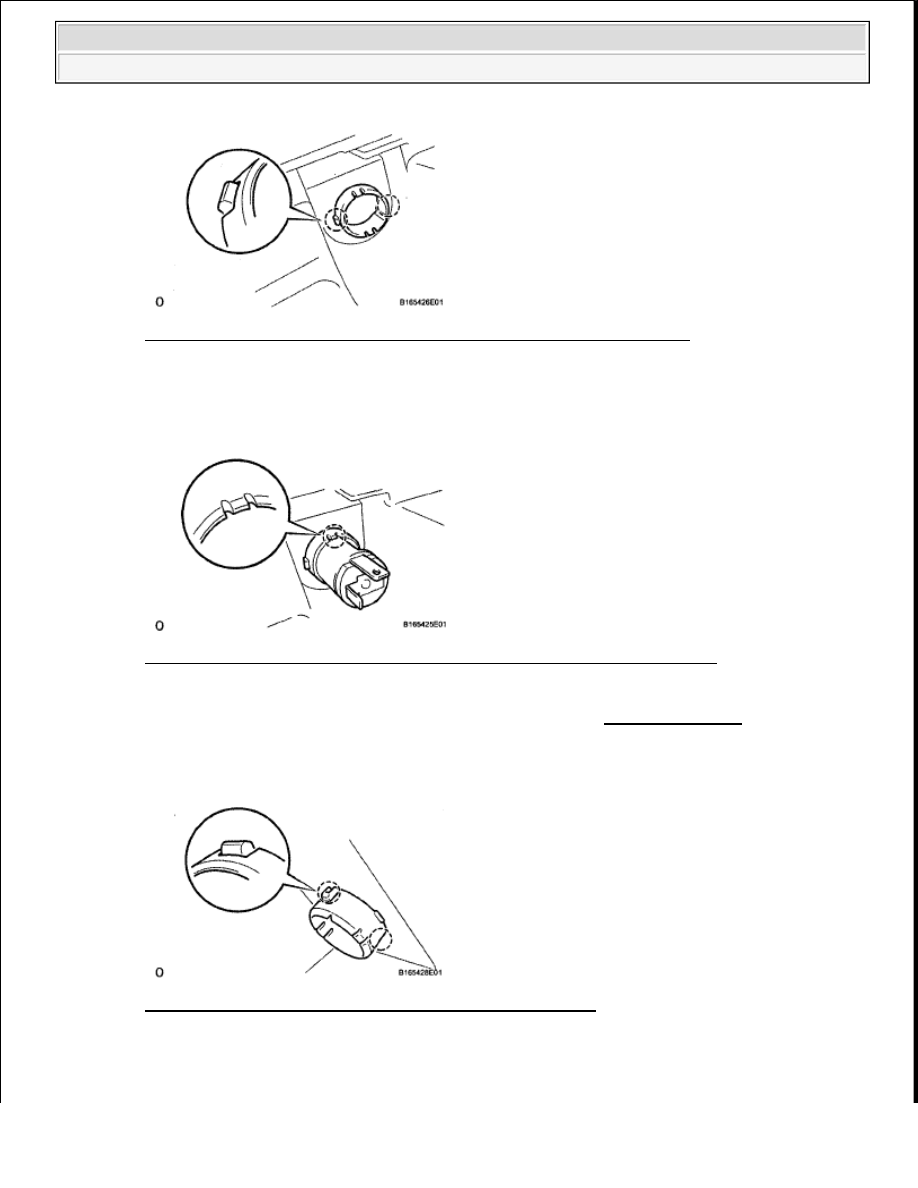

Fig. 52: Identifying Rear Power Outlet Socket Cover (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

a. Attach the claw to install the power outlet socket.

Fig. 53: Identifying Rear Power Outlet Socket Assembly (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL CENTER SEATBACK PANEL (for Double Cab) (See INSTALLATION )

4. INSTALL POWER OUTLET SOCKET COVER

a. Attach the 2 claws to install the power outlet socket cover.

Fig. 54: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL POWER OUTLET SOCKET ASSEMBLY



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































a. Attach the claw to install the power outlet socket.

b. Connect the power outlet socket connector.

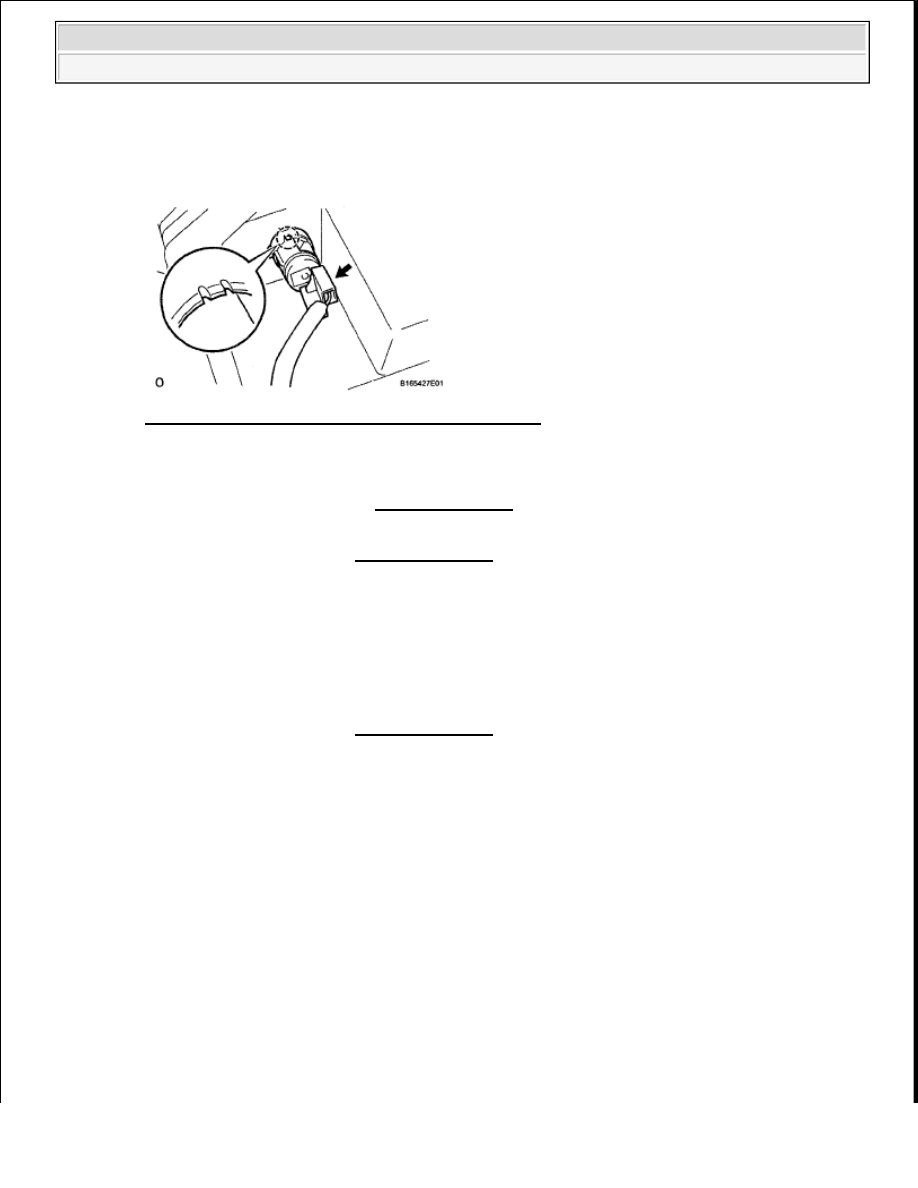

Fig. 55: Identifying Power Outlet Socket Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL CENTER FRONT SEAT ASSEMBLY

a. Install the center front seat (see INSTALLATION ).

7. INSTALL FRONT SEAT ASSEMBLY LH (for Power Seat)

a. Install the front seat LH (see INSTALLATION ).

8. INSTALL FRONT SEAT ASSEMBLY RH (for Power Seat)

HINT:

Use the same procedures described for the LH side.

9. INSTALL FRONT SEAT ASSEMBLY LH (for Manual Seat)

a. Install the front seat LH (see INSTALLATION ).

10. INSTALL FRONT SEAT ASSEMBLY RH (for Manual Seat)

HINT:

Use the same procedures described for the LH side.

CENTER POWER OUTLET SOCKET (FOR FLOOR SHIFT TYPE)

COMPONENTS
