Toyota Tundra. Manual - part 1120

HINT:

Tape the screwdriver tip before use.

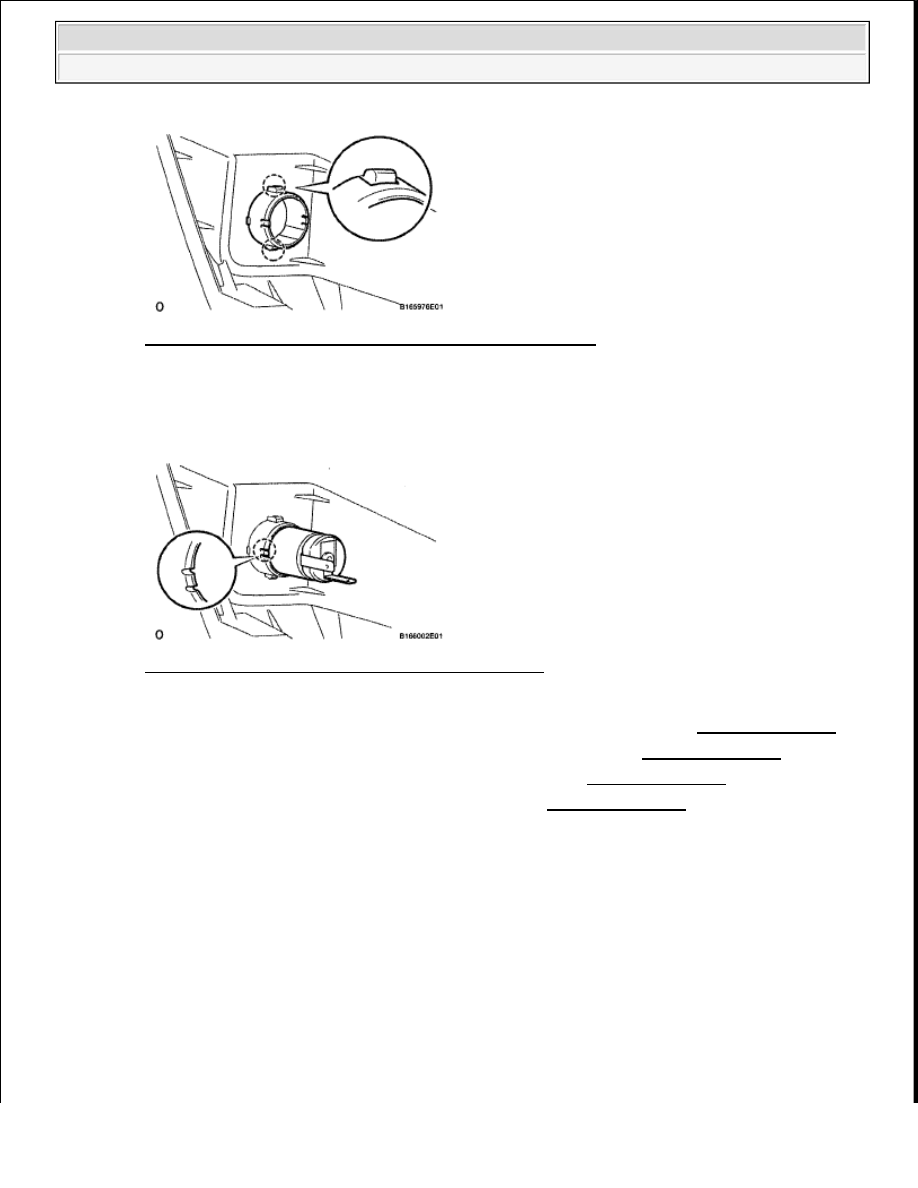

Fig. 42: Identifying Power Outlet Socket And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE POWER OUTLET SOCKET COVER

a. Detach the 2 claws and remove the power outlet socket cover.

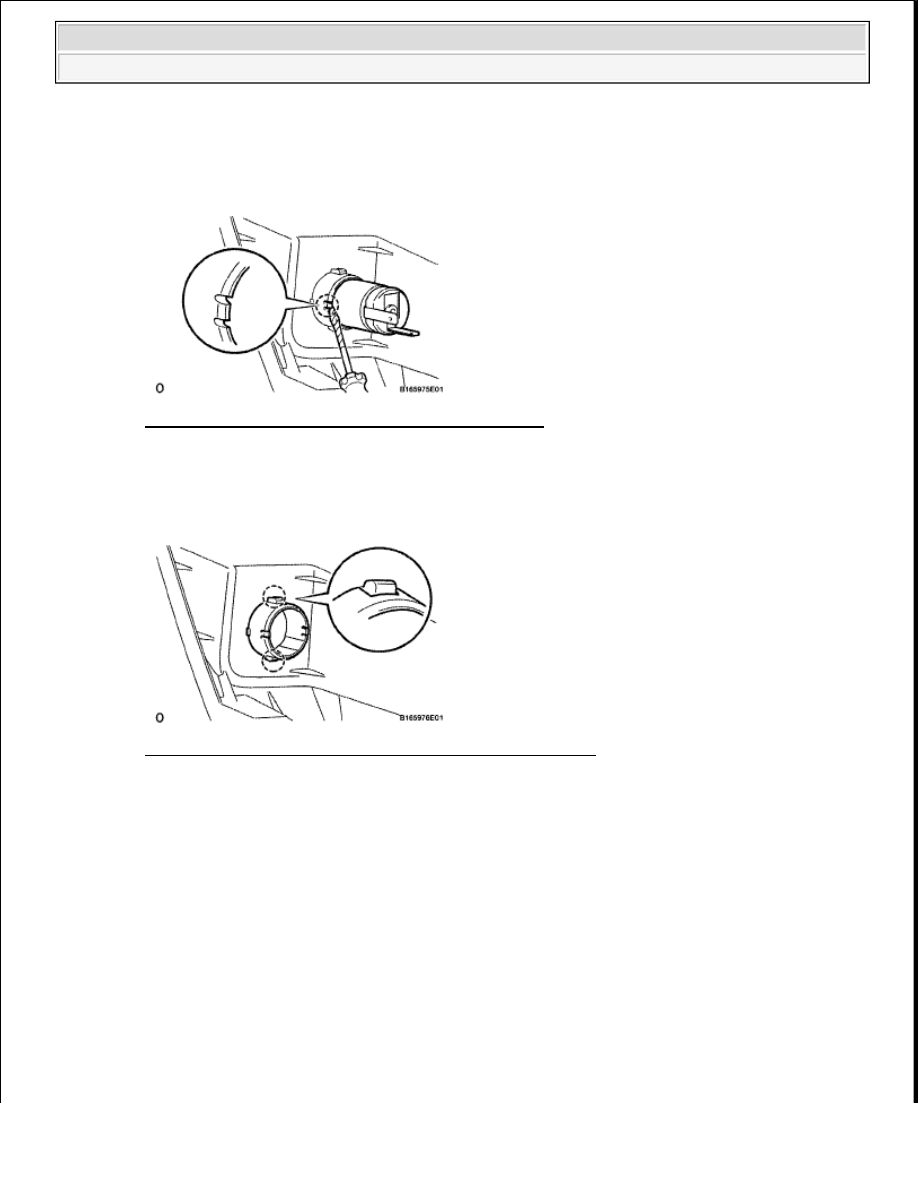

Fig. 43: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL POWER OUTLET SOCKET COVER

a. Attach the 2 claws to install the power outlet socket cover.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































Fig. 44: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL POWER OUTLET SOCKET ASSEMBLY

a. Attach the claw to install the power outlet socket.

Fig. 45: Identifying Power Outlet Socket And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

4. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

5. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

CENTER POWER OUTLET SOCKET (FOR COLUMN SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































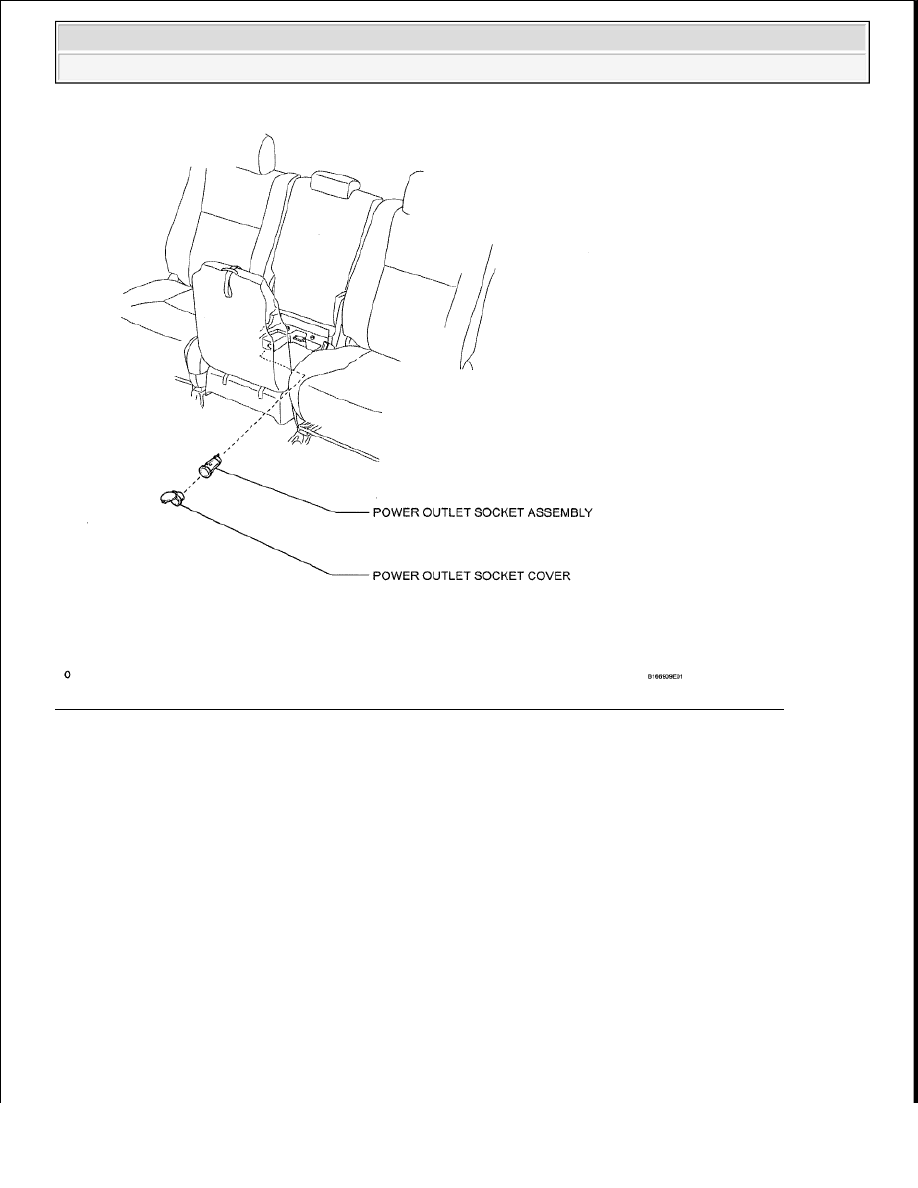

Fig. 46: Identifying Center Power Outlet Socket Components (For Column Shift Type) (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































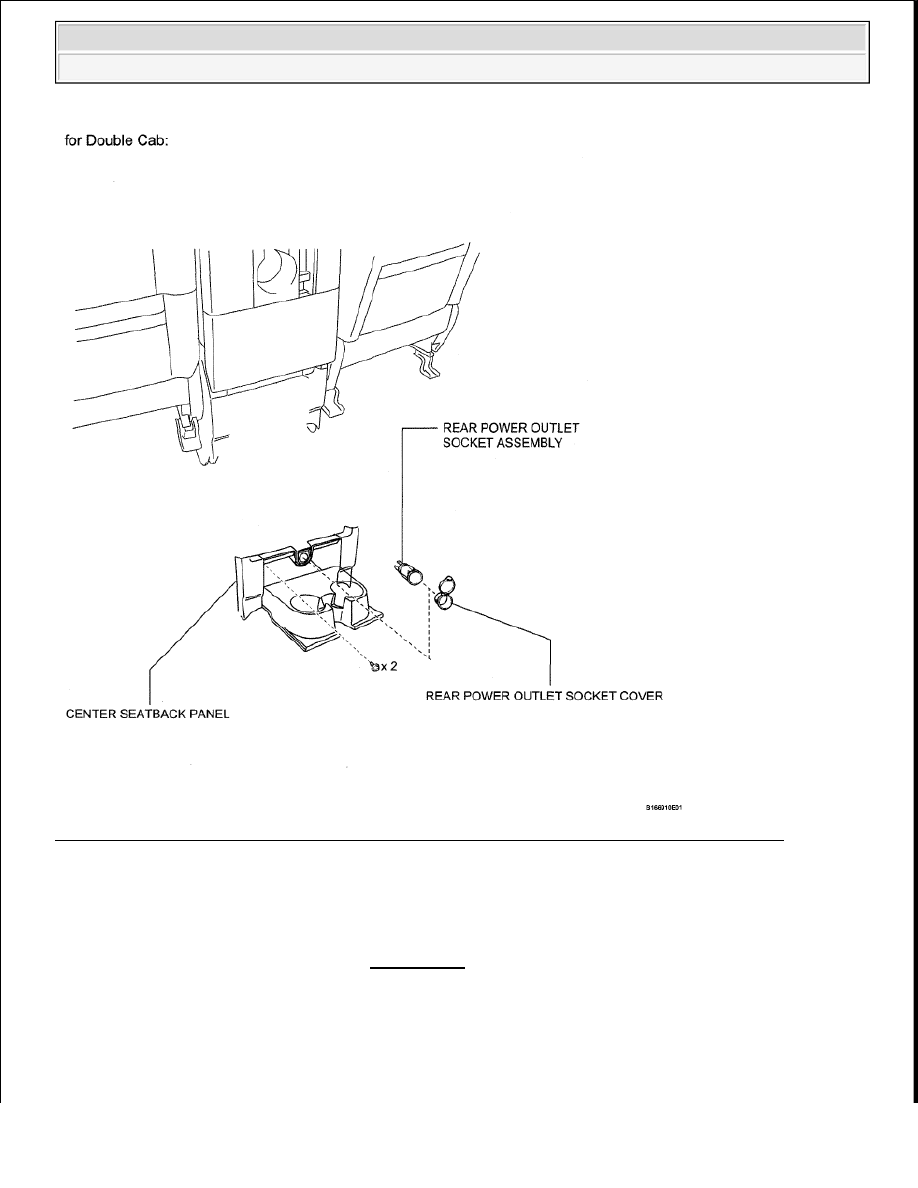

Fig. 47: Identifying Center Power Outlet Socket Components (For Column Shift Type) (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH (for Manual Seat)

a. Remove the front seat LH (see REMOVAL ).

2. REMOVE FRONT SEAT ASSEMBLY RH (for Manual Seat)

HINT:

Use the same procedures described for the LH side.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra
