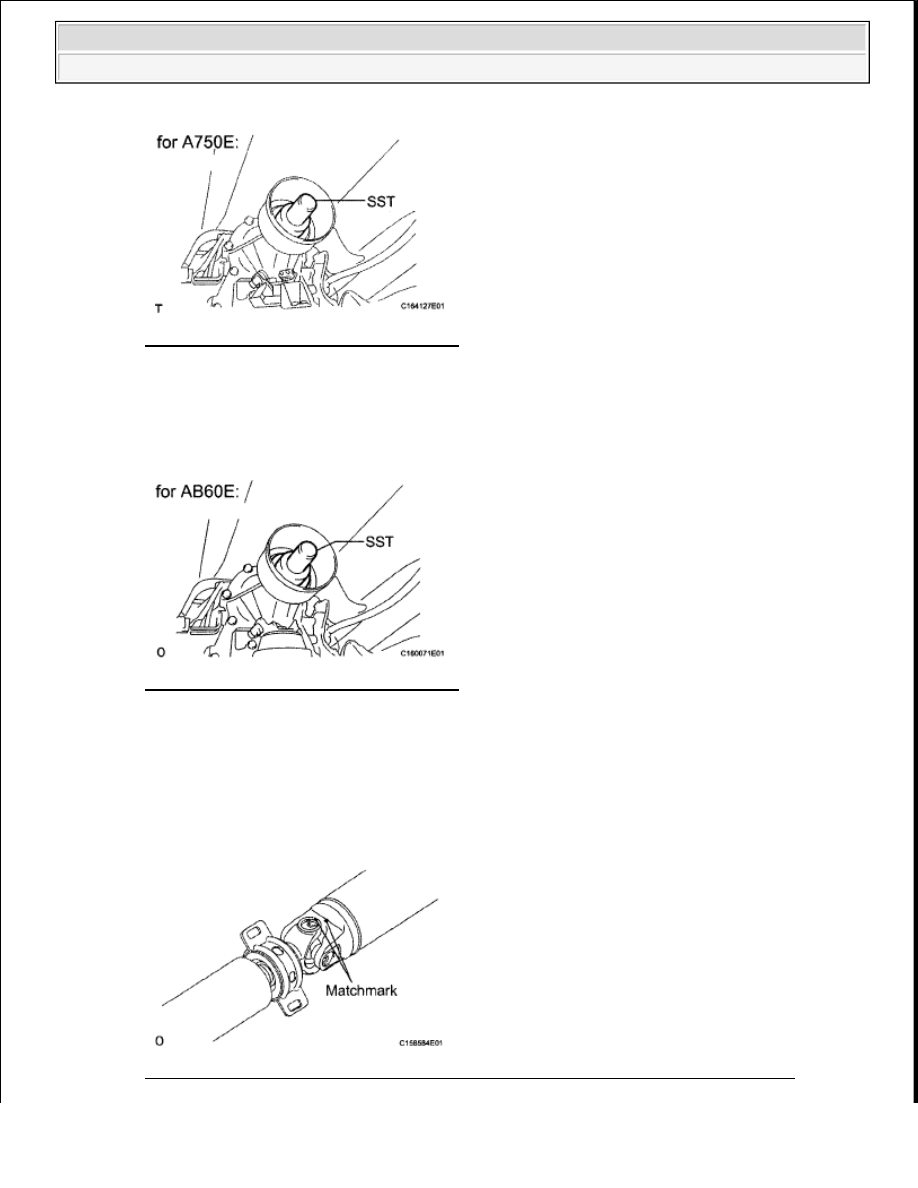

Fig. 10: Inserting SST Into Transmission
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Insert SST into the transmission to prevent oil leakage.

SST 09325-60010

Fig. 11: Inserting SST Into Transmission
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING (for 3 Joint

Type)

a. Place matchmarks on the propeller shaft yoke and universal joint yoke.

Fig. 12: Identifying Matchmarks On Propeller Shaft Yoke And Universal Joint Yoke



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra





























Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a brass bar and hammer, slightly tap in the 4 spider bearings.

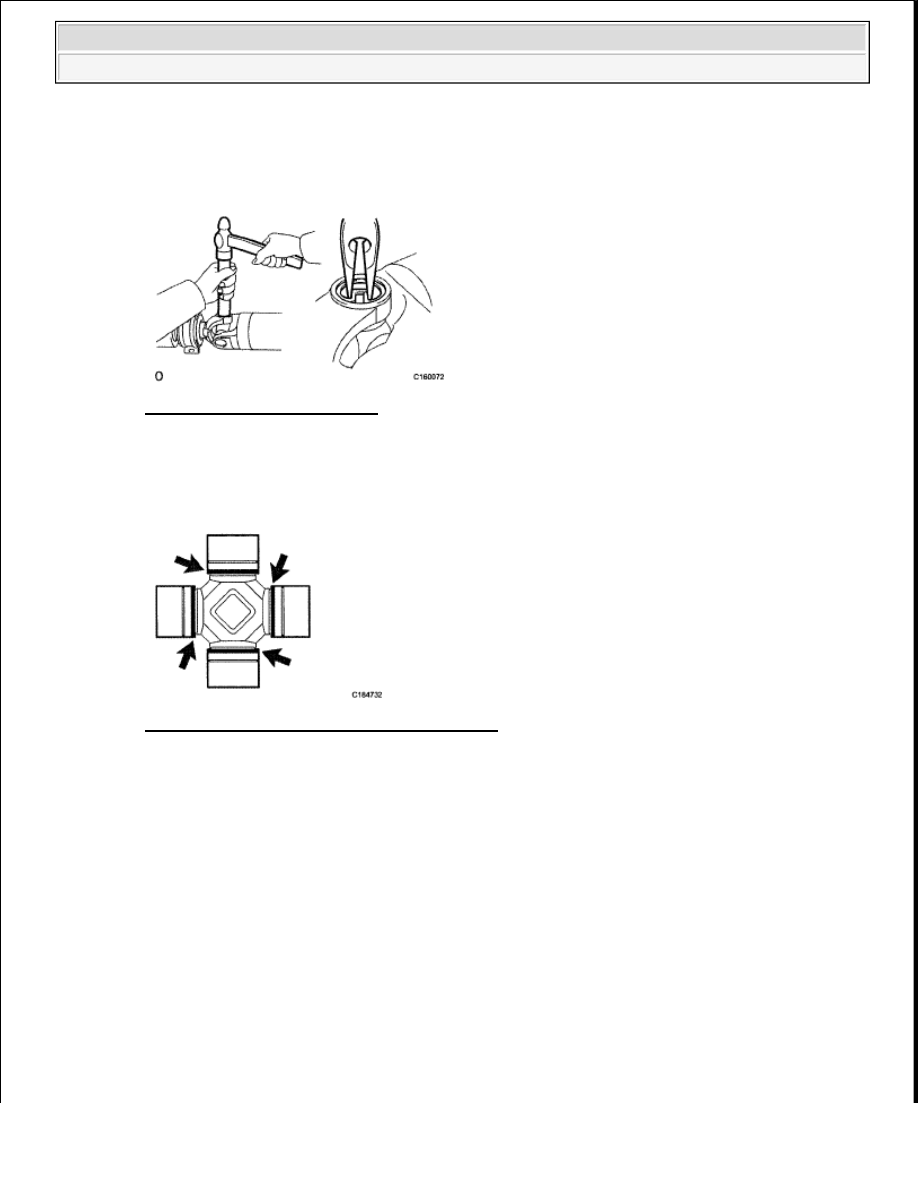

Fig. 13: Removing Snap Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using needle-nose pliers, remove the 4 snap rings from the grooves.

d. Using a screwdriver, remove the 4 slingers of the spider bearing.

Fig. 14: Removing Slingers Of Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Clamp the propeller shaft in a vise between aluminum plates.

f. Using SST, press in spider bearing B until spider bearing A can be clamped in a vise.

SST 09950-60010 (09951-00290), 09950-40011 (09951-04010, 09952-04010, 09953-04030,
09954-04010, 09957-04010, 09958-04011), 09955-04100

HINT:

Make sure the claws of SST are securely attached to the universal joint yoke.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

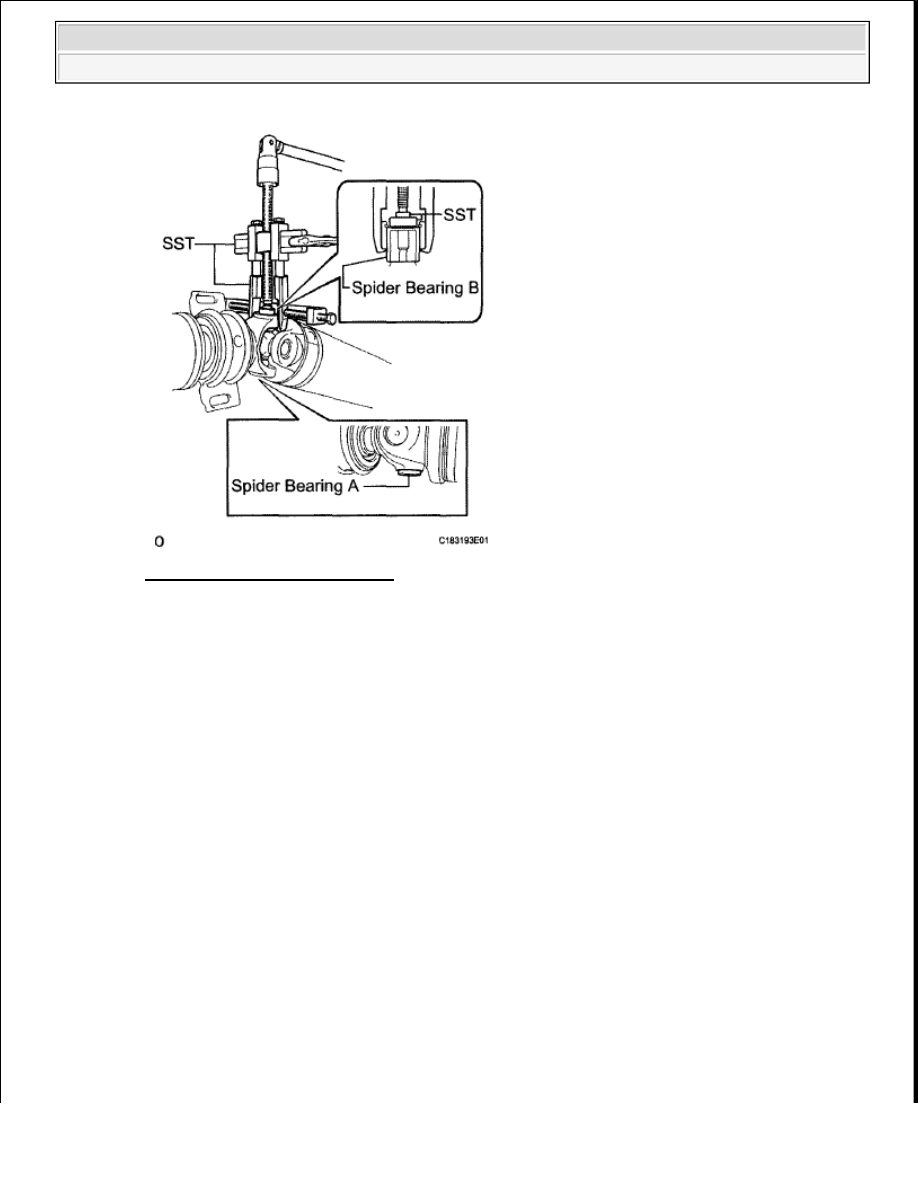

Fig. 15: Pressing Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Clamp the protruding universal joint spider bearing in a vise.

h. Using a brass bar and hammer, tap the universal joint yoke to remove the universal joint spider

bearing.

HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

NOTE:

Do not tap the intermediate shaft tube.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

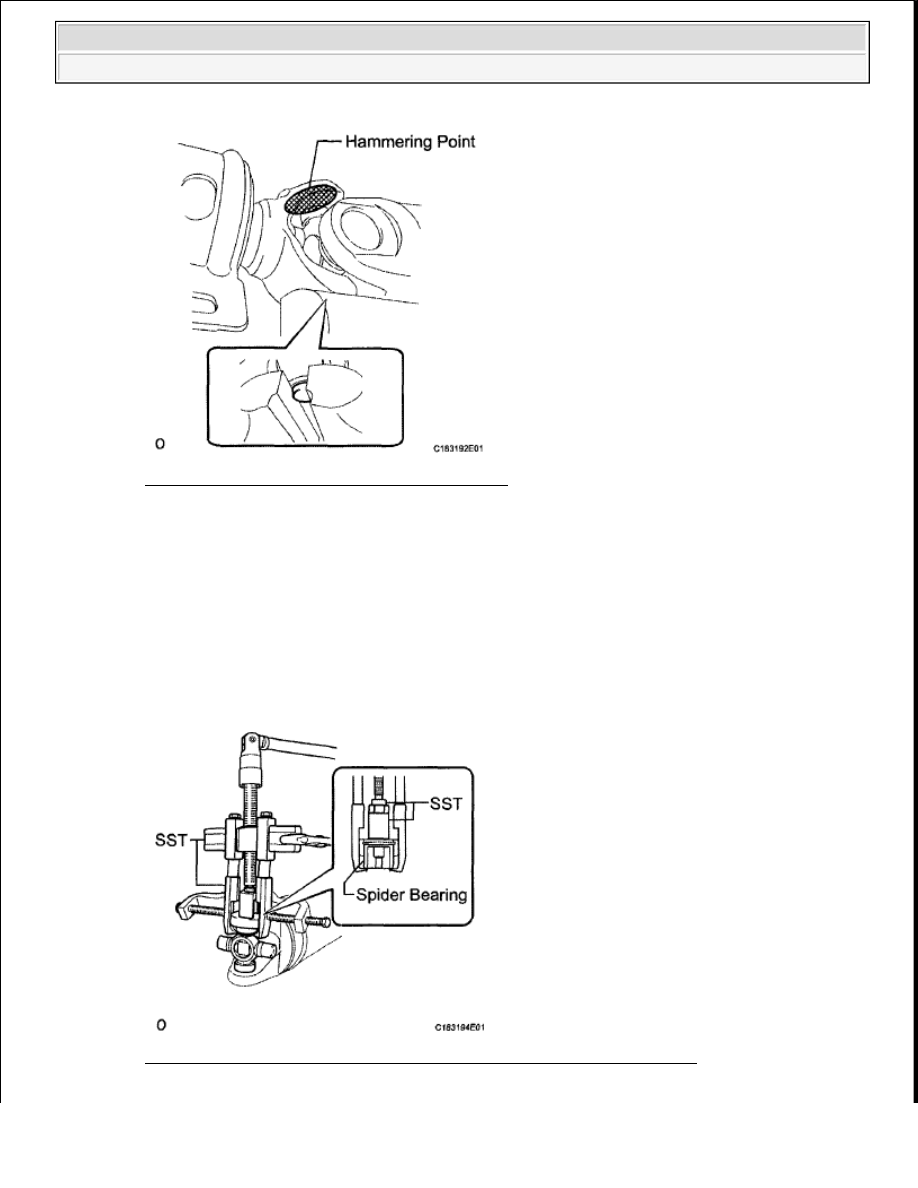

Fig. 16: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i. Disconnect the intermediate shaft from the propeller shaft.

j. Using SST, pull out the universal joint spider bearing from the propeller shaft yoke.

SST 09331-60010,09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09957-
04010, 09958-04011), 09955-04100

Fig. 17: Pulling Universal Joint Spider Bearing Of Propeller Shaft Yoke
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Pull out the spider bearing until the SST claws contact the propeller
shaft yoke.
