Toyota Tundra. Manual - part 1050

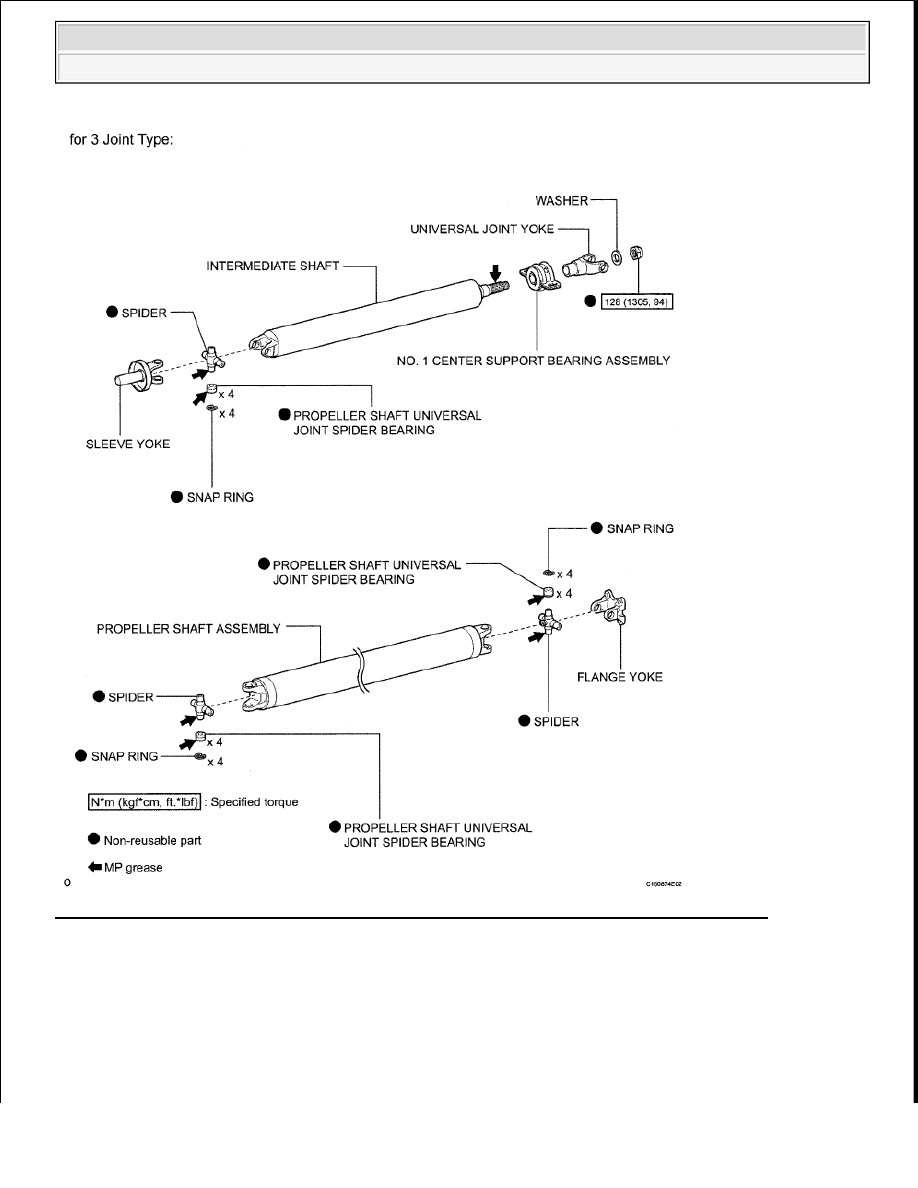

Fig. 3: Identifying Propeller Shaft Assembly Components (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

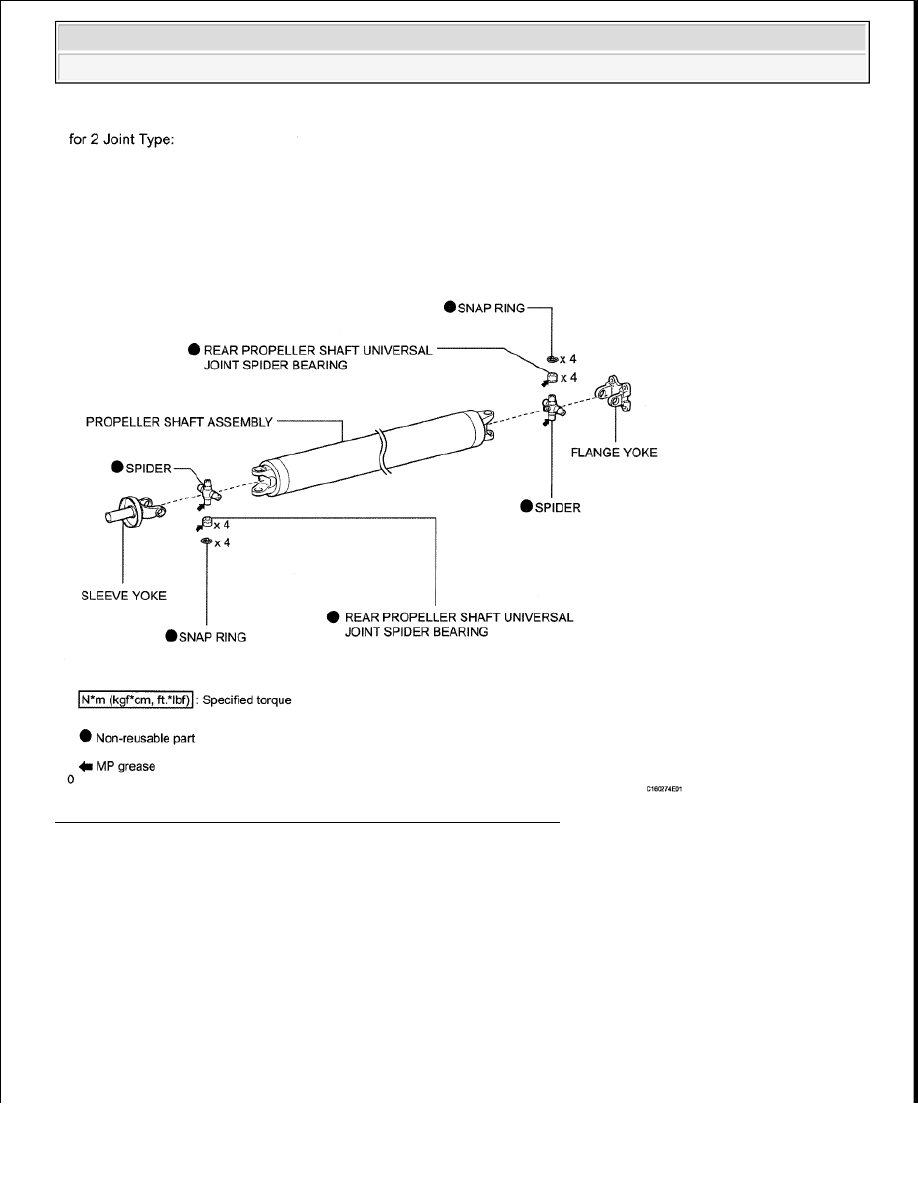

Fig. 4: Identifying Propeller Shaft Assembly Components With Torque Specification (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE PROPELLER SHAFT ASSEMBLY (for 2 Joint Type)

a. Place matchmarks on the propeller shaft flange and differential flange.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

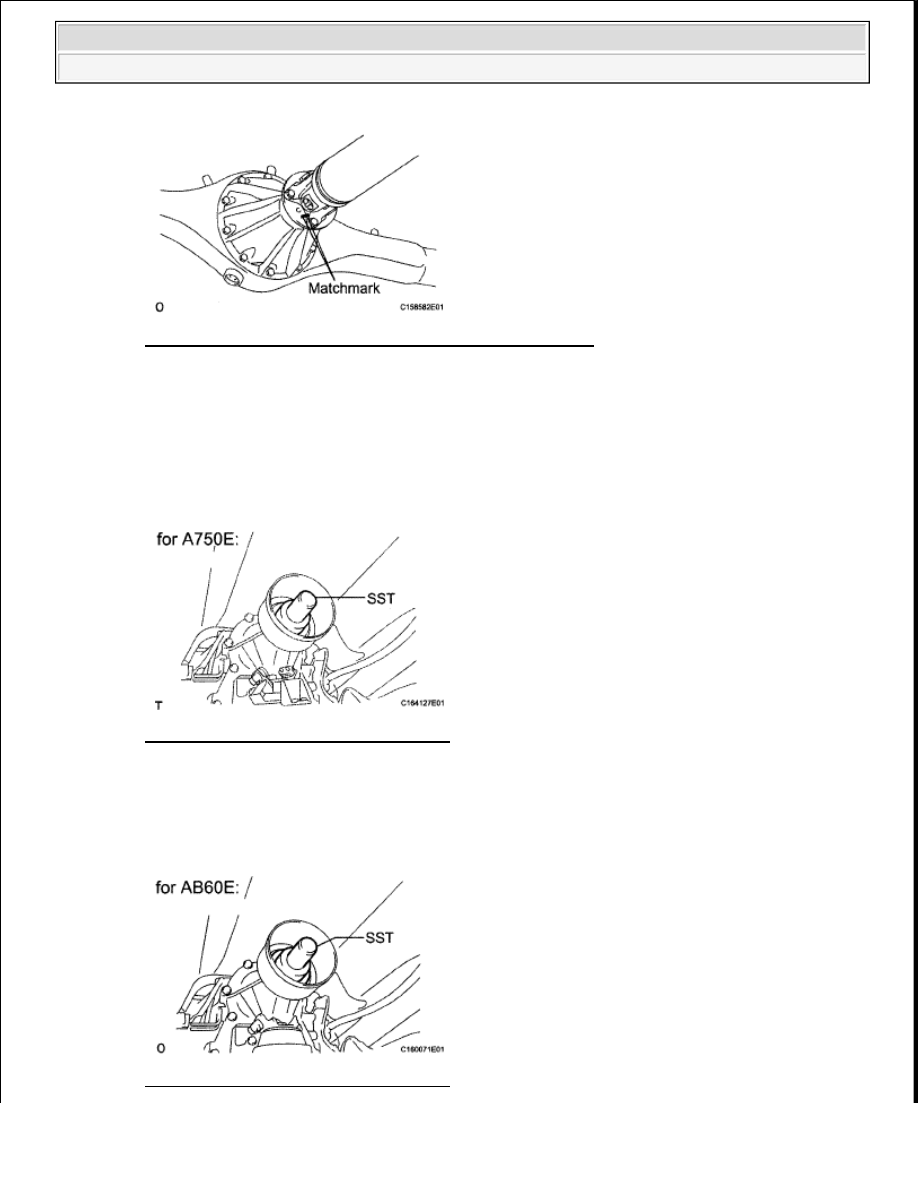

Fig. 5: Identifying Matchmarks On Propeller Shaft Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 bolts and 4 nuts. Then disconnect the propeller shaft from the differential side.

c. Remove the propeller shaft.

d. Insert SST into the transmission to prevent oil leakage.

SST 09325-40010

Fig. 6: Inserting SST Into Transmission
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Insert SST into the transmission to prevent oil leakage.

SST 09325-60010

Fig. 7: Inserting SST Into Transmission



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra





























Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY (for 3 Joint Type)

a. Place matchmarks on the propeller shaft flange and differential flange.

Fig. 8: Identifying Matchmarks On Propeller Shaft Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 bolts and 4 nuts. Then disconnect the propeller shaft from the differential side.

c. w/o Bearing Washer:

1. Remove the 2 mounting bolts from the crossmember.

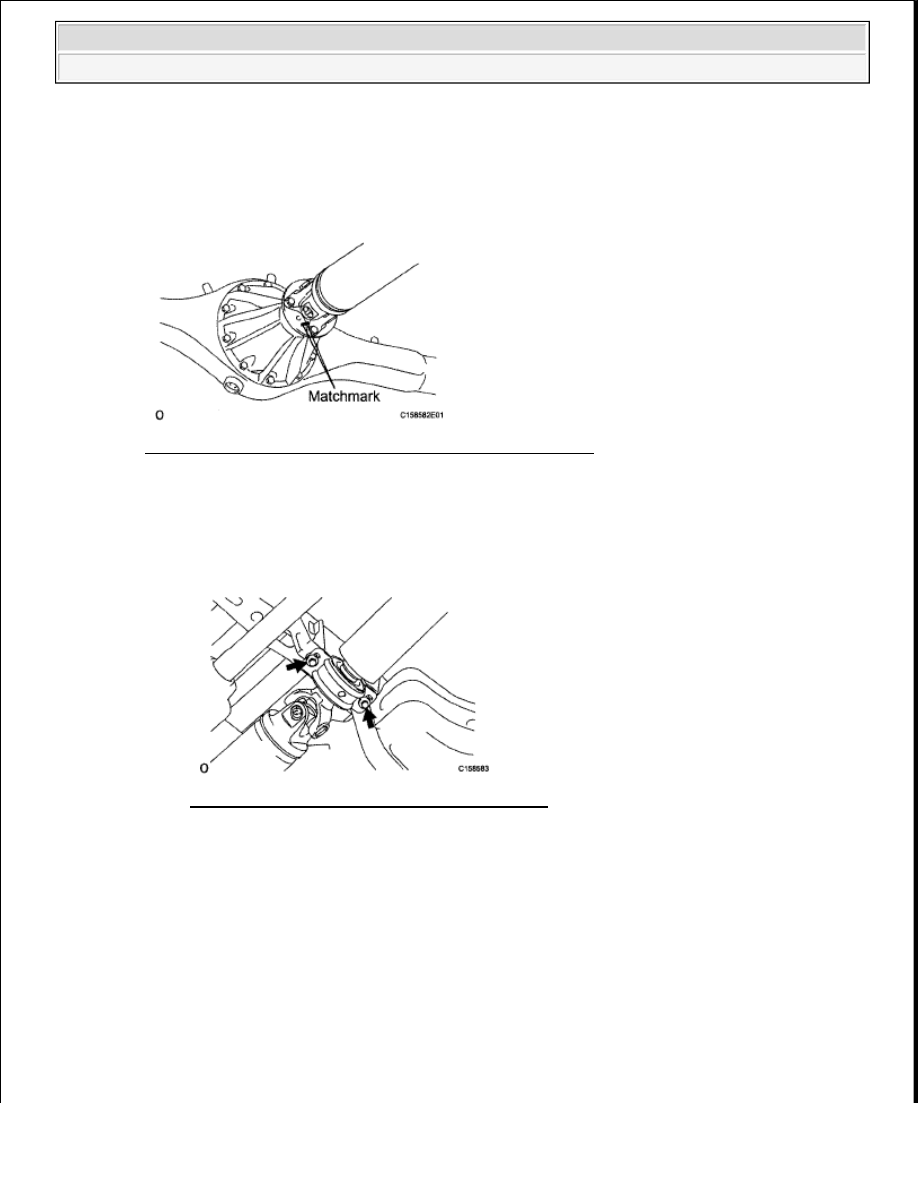

Fig. 9: Locating Crossmember Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. w/ Bearing Washer:

1. Remove the 2 mounting bolts and 2 bearing washers from the crossmember.

e. Remove out the propeller shaft.

f. Insert SST into the transmission to prevent oil leakage.

SST 09325-40010



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra
