SST 09316-60011 (09316-00041)

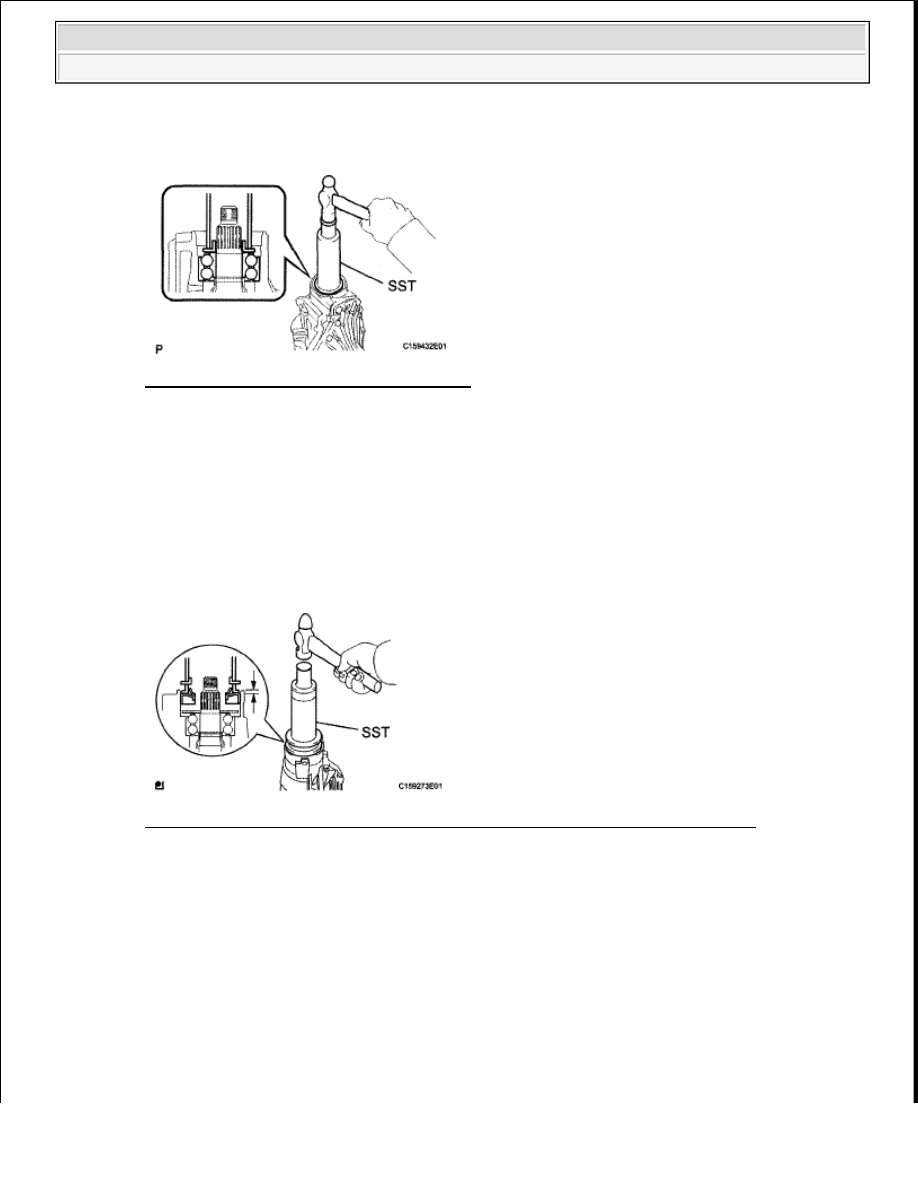

Fig. 240: Tapping In Bearing (Inner Race)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. INSTALL FRONT DIFFERENTIAL DRIVE PINION OIL SLINGER

35. INSTALL FRONT DIFFERENTIAL CARRIER OIL SEAL

a. Using SST and a hammer, tap in a new oil seal.

SST 09502-12010, 09316-60011 (09316-00041)

Standard oil seal depth: 5.6 to 6.6 mm (0.221 to 0.260 in.)

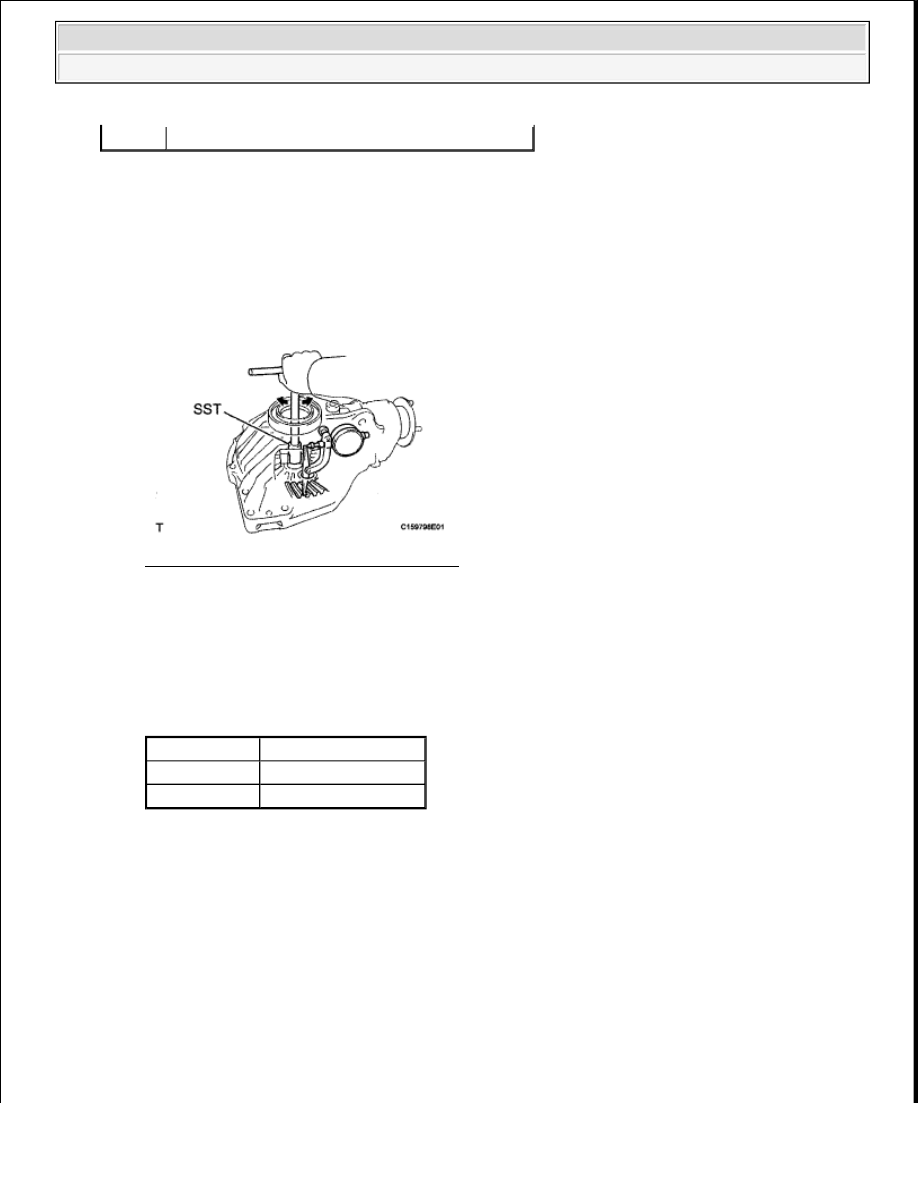

Fig. 241: Installing Front Differential Carrier Oil Seal Using SST And Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat the lip of the oil seal with MP grease.

36. INSTALL FRONT DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY FRONT

a. Using SST, install the companion flange.

SST 09950-30012 (09951-03010, 09953-03010, 09954-03010, 09955-03030, 09956-03020)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































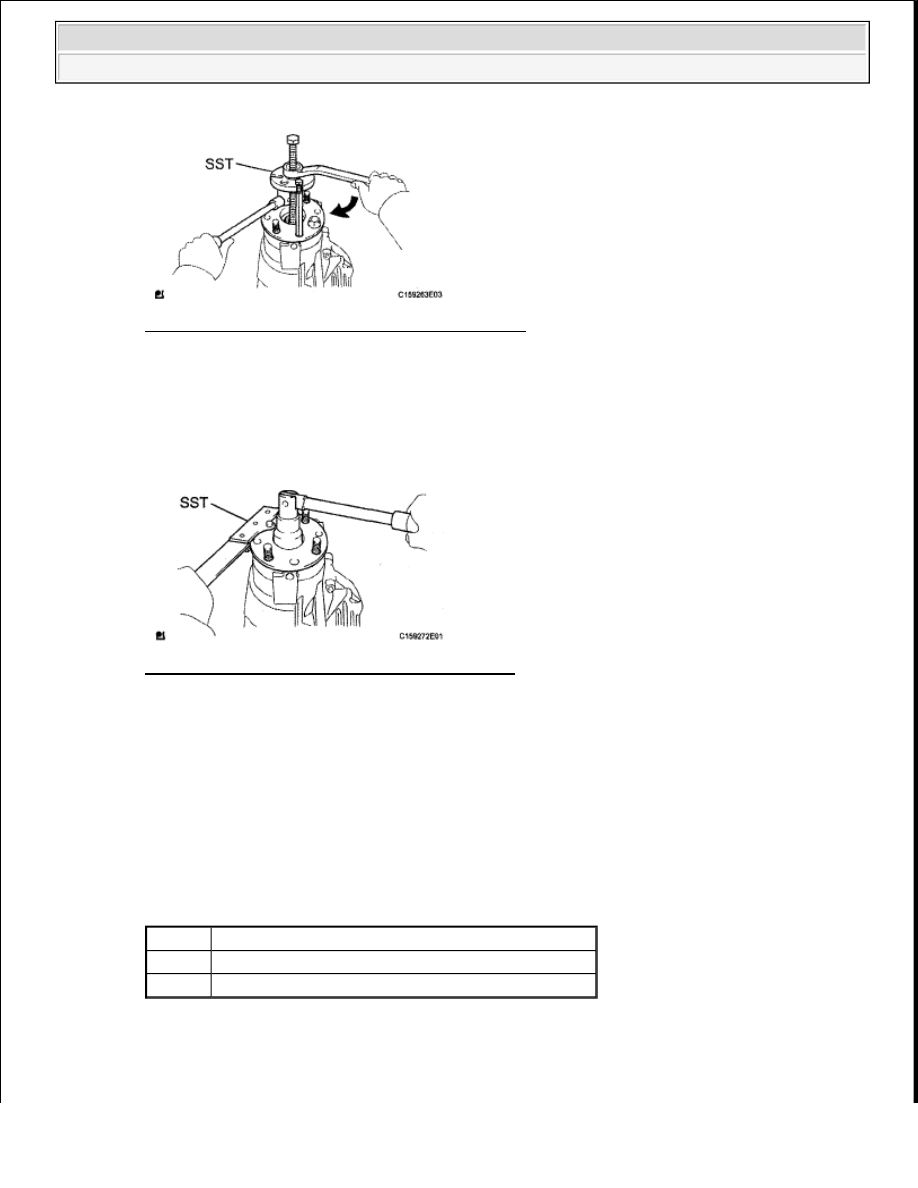

Fig. 242: Installing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

a. Using SST to hold the companion flange.

SST 09330-00021 (09330-00030)

Fig. 243: Holding Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat the threads of a new nut with hypoid gear oil.

c. Install the nut by tightening it until the standard preload is reached.

Torque: 451 N*m (4599 kgf*cm, 332 ft.*lbf) or less

d. Using a torque wrench, measure the preload of the backlash between the drive pinion and ring gear.

Standard preload (at starting)

PRELOAD SPECIFICATIONS

Bearing

Specified Condition

New

3.11 to 3.61 N*m (32 to 36 kgf*cm, 28 to 31 in.*lbf)

Reused 2.14 to 2.45 N*m (22 to 24 kgf*cm, 19 to 21 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































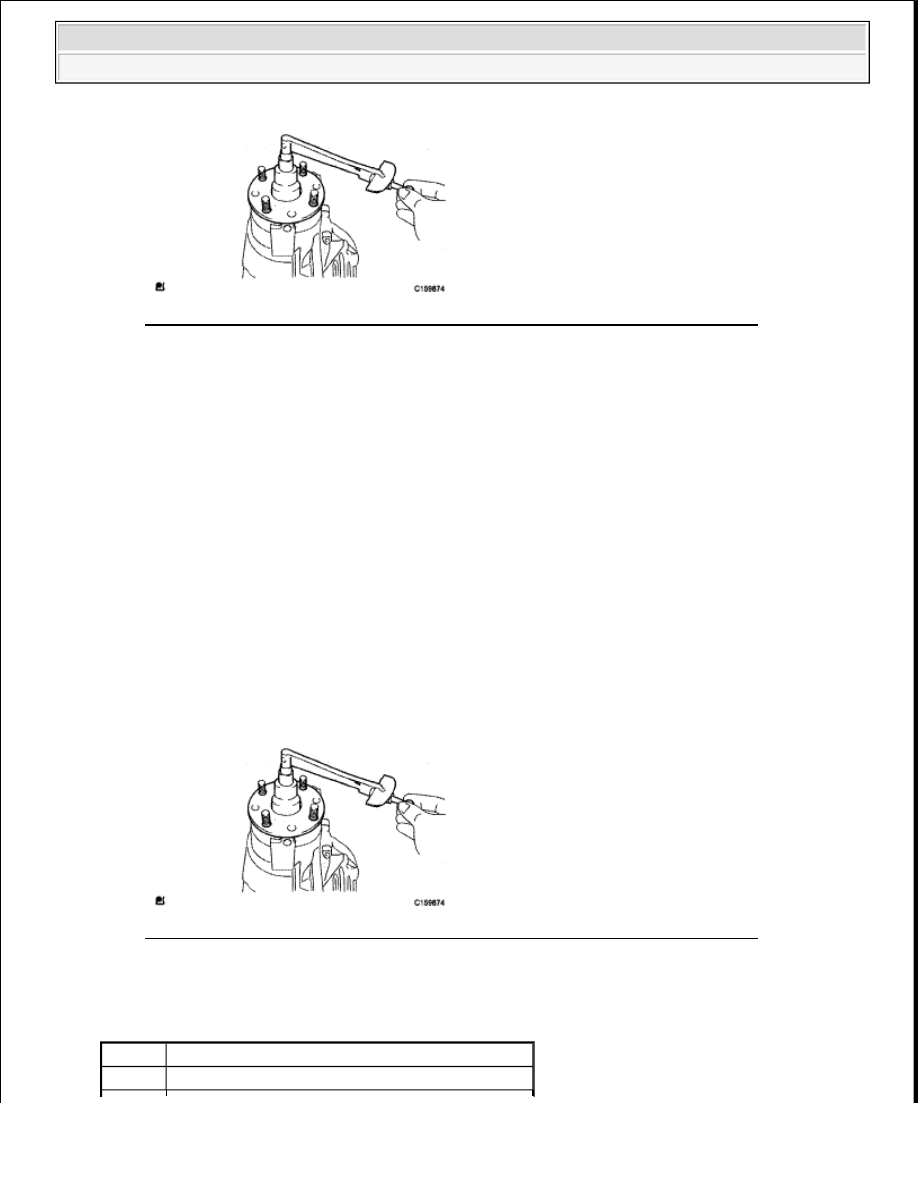

Fig. 244: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the preload is greater than the specification, replace the bearing spacer.

If the preload is less than the specification, retighten the nut with 13 N*m (130 kgf*cm, 9 ft.*lbf) of
torque at a time until the specified preload is reached.

Torque: 451 N*m (4599 kgf*cm, 332 ft.*lbf) or less

If the maximum torque is exceeded while retightening the nut, replace the bearing spacer and repeat
the preload procedure.

HINT:

Do not loosen the nut to reduce the preload.

38. INSPECT TOTAL PRELOAD

a. With the drive pinion contacting the tooth side of the ring gear, use a torque wrench to measure the

total preload.

Fig. 245: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard Drive Pinion Preload Plus:

PRELOAD SPECIFICATIONS

Bearing

Specified Condition

New

1.6 to 2.4 N*m (16 to 25 kgf*cm, 14 to 21 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































39. INSPECT BACKLASH BETWEEN DIFFERENTIAL RING GEAR AND DIFFERENTIAL

DRIVE PINION

a. Using SST and a dial indicator, measure the ring gear backlash.

SST 09564-32011

Standard backlash: 0.17 to 0.27 mm (0.00670 to 0.0106 in.)

Fig. 246: Measuring Ring Gear Backlash
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

40. INSPECT RUNOUT OF FRONT DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Using a dial indicator, measure the runout of the companion flange vertically and laterally.

Maximum runout

RUNOUT SPECIFICATIONS

Reused 1.3 to 2.1 N*m (14 to 22 kgf*cm, 12 to 19 in.*lbf)

Runout

Specified Condition

Vertical runout 0.10 mm (0.00394 in.)

Lateral runout 0.10 mm (0.00394 in.)
