If necessary, disassemble and inspect the differential.

22. INSPECT TOOTH CONTACT BETWEEN RING GEAR AND DRIVE PINION

a. Remove the bearing retainer and differential case.

b. Coat 3 or 4 teeth at 3 different positions on the ring gear with Prussian blue.

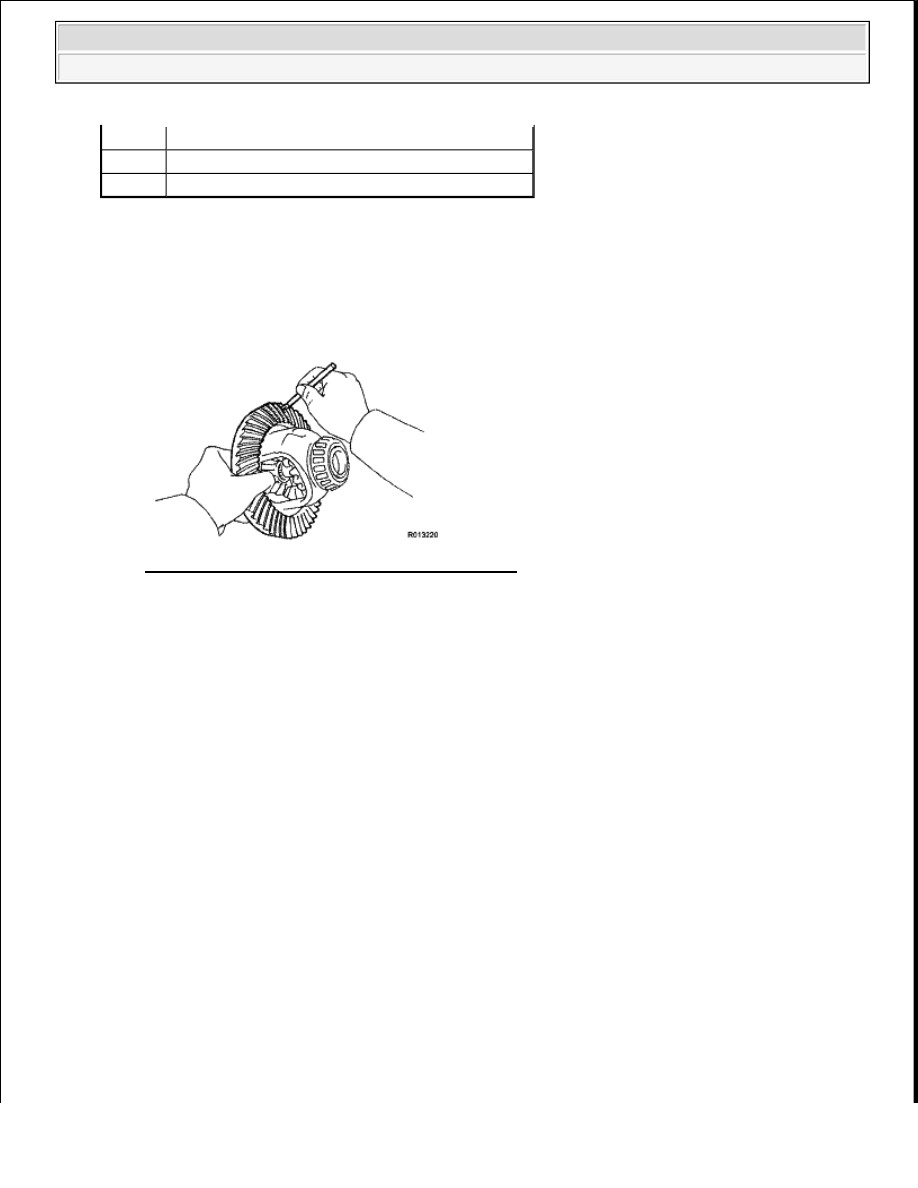

Fig. 235: Coating Ring Gear With Prussian Blue
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the differential case to the differential carrier.

d. Install the differential cross shaft bearing retainer and front differential front support assembly LH

with the 14 bolts.

Torque:

for bolt A

65 N*m (633 kgf*cm, 48 ft.*lbf)

for bolt B

155 N*m (1581 kgf*cm, 114 ft.*lbf)

Bearing

Specified Condition

New

1.6 to 2.4 N*m (16 to 25 kgf*cm, 14 to 21 in.*lbf)

Reused 1.3 to 2.1 N*m (14 to 22 kgf*cm, 12 to 19 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































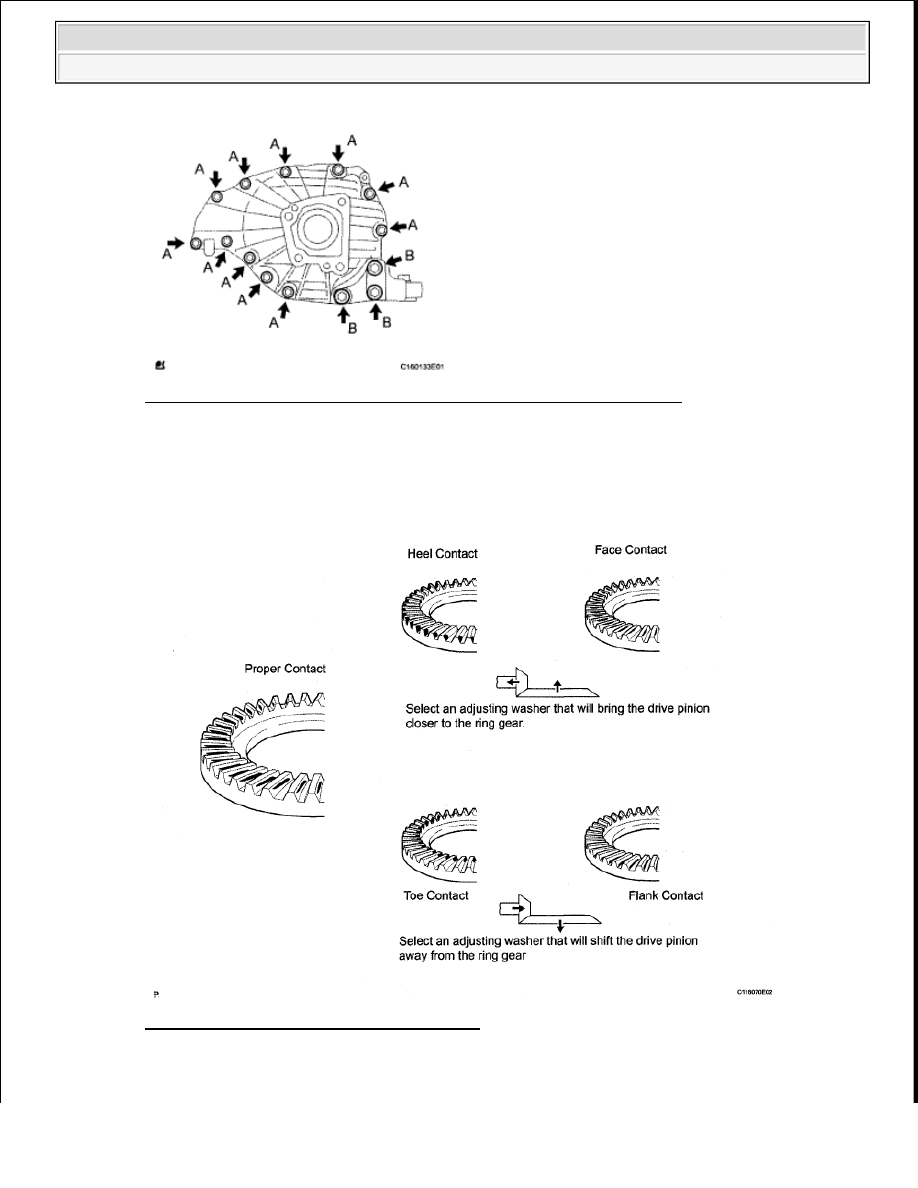

Fig. 236: Identifying Front Differential Front Support Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Hold the companion flange firmly and rotate the ring gear in both directions.

f. Remove the differential case, side bearing retainer and differential case.

g. Inspect the tooth contact pattern.

Fig. 237: Identifying Tooth Contact Pattern
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the teeth are not engaged properly, use the following chart to select the appropriate washer for



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































correction.

Washer thickness

WASHER THICKNESS SPECIFICATIONS

23. REMOVE FRONT DRIVE PINION FRONT COMPANION FLANGE SUB-ASSEMBLY (see

DISASSEMBLY )

24. REMOVE FRONT DIFFERENTIAL DRIVE PINION OIL SLINGER

25. REMOVE FRONT DIFFERENTIAL CROSS SHAFT BEARING RETAINER (see

DISASSEMBLY )

26. REMOVE FRONT DIFFERENTIAL CASE (see DISASSEMBLY )

27. REMOVE DIFFERENTIAL DRIVE PINION (see DISASSEMBLY )

28. REMOVE FRONT DRIVE PINION FRONT RADIAL BALL BEARING

29. INSTALL FRONT DIFFERENTIAL DRIVE PINION BEARING SPACER

a. Install a new bearing spacer.

30. TEMPORARILY INSTALL DIFFERENTIAL DRIVE PINION

31. INSTALL FRONT DIFFERENTIAL CASE

32. INSTALL FRONT DIFFERENTIAL CROSS SHAFT BEARING RETAINER

a. Remove any old FIPG material and be careful not to drop oil on the contact surfaces of the

differential carrier and side bearing retainer.

b. Clean the contact surfaces with any residual FIPG material using gasoline or alcohol.

c. Apply seal packing to the side bearing retainer as shown in the illustration.

Seal packing: Toyota Genuine Seal Packing 1281, Three Bond 1281 or equivalent

Thickness

Thickness

1.815 to 1.835 mm (0.0715 to 0.0722 in.) 2.065 to 2.085 mm (0.0813 to 0.0821 in.)
1.840 to 1.860 mm (0.0724 to 0.0732 in.) 2.090 to 2.110 mm (0.0823 to 0.0831 in.)
1.865 to 1.885 mm (0.0734 to 0.0742 in.) 2.115 to 2.135 mm (0.0793 to 0.0841 in.)
1.890 to 1.910 mm (0.0744 to 0.0752 in.) 2.140 to 2.160 mm (0.0843 to 0.0850 In.)
1.915 to 1.935 mm (0.0754 to 0.0762 in.) 2.165 to 2.185 mm (0.0852 to 0.0860 in.)
1.940 to 1.960 mm (0.0764 to 0.0772 in.) 2.190 to 2.210 mm (0.0862 to 0.0870 in.)
1.965 to 1.985 mm (0.0774 to 0.0781 in.) 2.215 to 2.235 mm (0.0872 to 0.0870 in.)
1.990 to 2.010 mm (0.0783 to 0.0791 in.) 2.240 to 2.260 mm (0.0882 to 0.0890 in.)
2.015 to 2.035 mm (0.0793 to 0.0801 in.) 2.265 to 2.285 mm (0.0892 to 0.0900 in.)
2.040 to 2.060 mm (0.0803 to 0.0811 in.)

-



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra

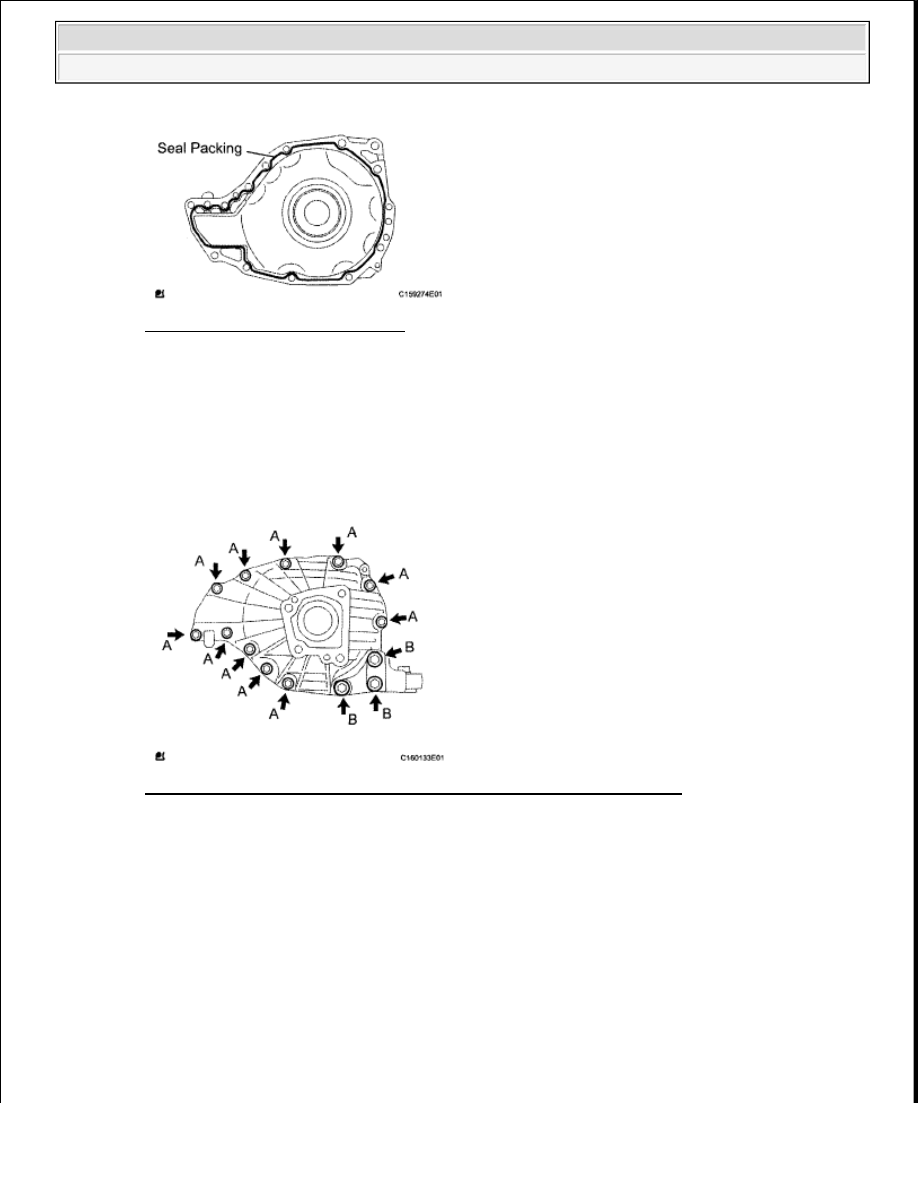

Fig. 238: Identifying Seal Packing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Install the side bearing retainer within 10 minutes of applying seal packing.

d. Install the front differential cross shaft bearing retainer and front differential front support assembly

LH with the 11 bolts (A), and 3 bolts (B).

Fig. 239: Identifying Front Differential Front Support Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque:

for bolt A

65 N*m (633 kgf*cm, 48 ft.*lbf)

for bolt B

155 N*m (1581 kgf*cm, 114 ft.*lbf)

33. INSTALL FRONT DRIVE PINION FRONT RADIAL BALL BEARING

a. Using SST and a hammer, lightly tap in the bearing (inner race) to install it.
