22. REMOVE REAR DIFFERENTIAL CASE BEARING

a. Using SST, remove the 2 bearings.

SST 09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09955-04061, 09957-
04010, 09958-04011), 09950-60010 (09951-00480)

HINT:

Fix the claws of SST to the notches in the differential case.

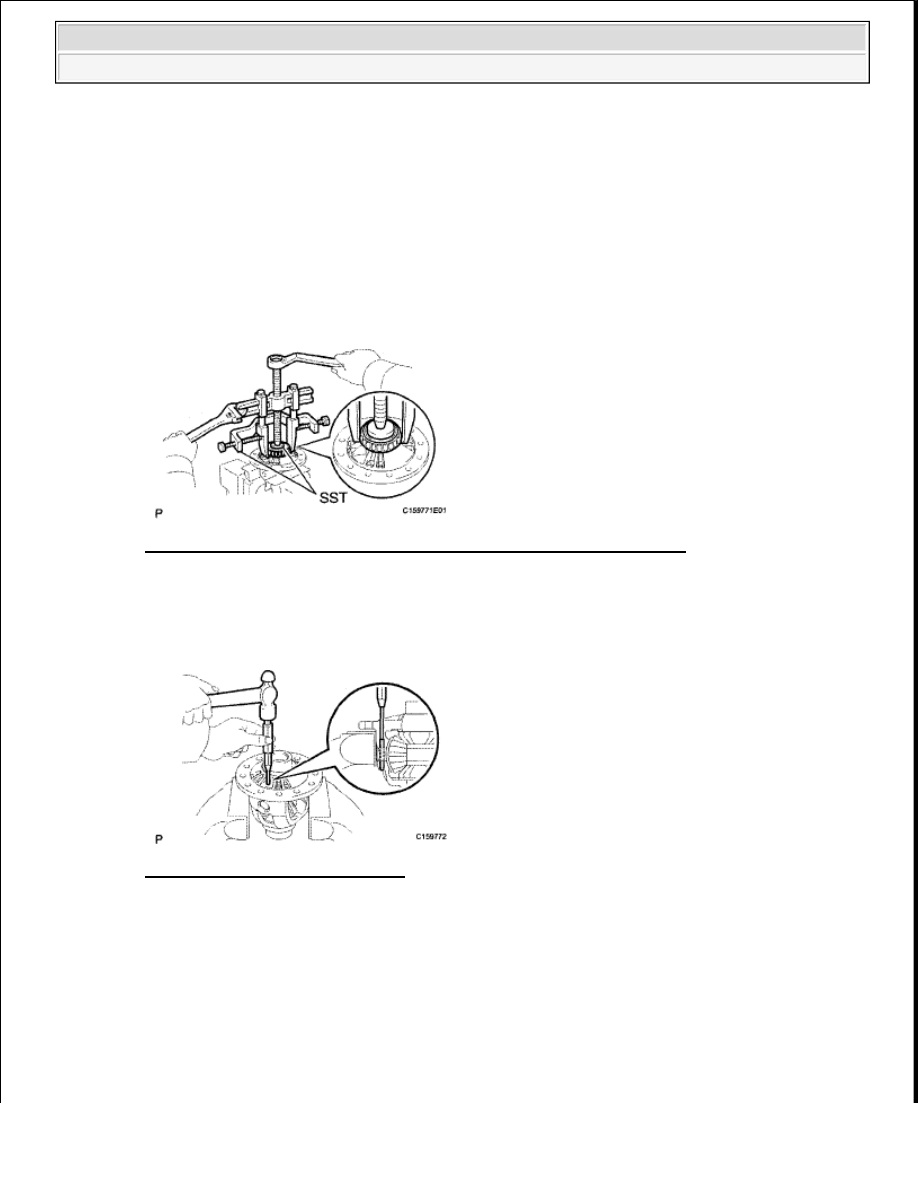

Fig. 57: Removing Rear Differential Case Bearing Bearings Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. DISASSEMBLE DIFFERENTIAL CASE

a. Using a pin punch and hammer, tap out the straight pin.

Fig. 58: Tapping Out Straight Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the pinion shaft, 2 pinion gears, 2 pinion gear thrust washers, 2 side gears and 2 side gear

thrust washers.

24. REMOVE REAR DIFFERENTIAL DYNAMIC DAMPER (for Regular Cab Standard Deck)

a. Remove the bolt, washer and dynamic damper.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































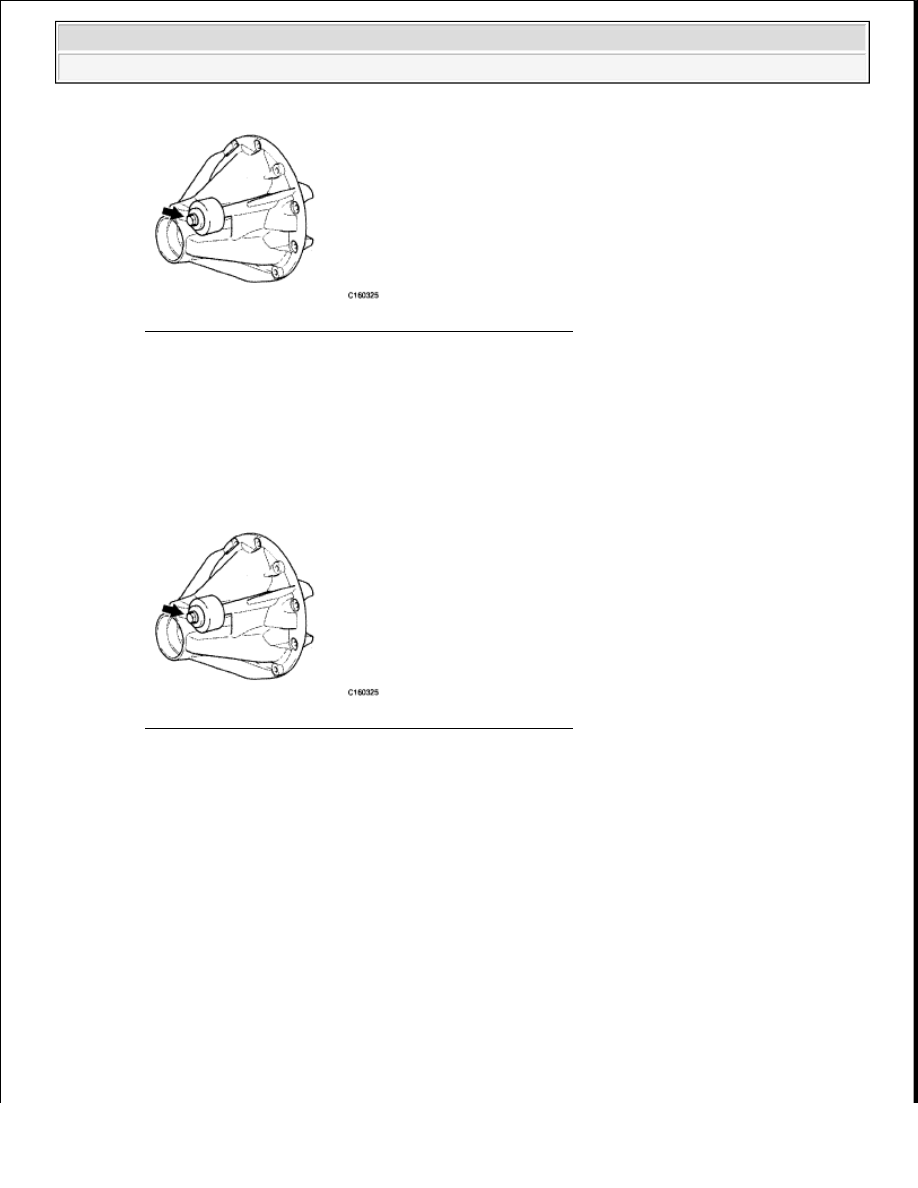

Fig. 59: Identifying Dynamic And Washer Damper Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL REAR DIFFERENTIAL DYNAMIC DAMPER (for Regular Cab Standard Deck)

a. Install the dynamic and washer damper with the bolt.

Torque: 17 N*m (168 kgf*cm, 12 ft.*lbf)

Fig. 60: Identifying Dynamic And Washer Damper Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR DIFFERENTIAL DUST DEFLECTOR

a. Using SST, a press and steel plate, press in the dust deflector.

SST 09523-36010

NOTE:

Be careful not to damage the dust deflector.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































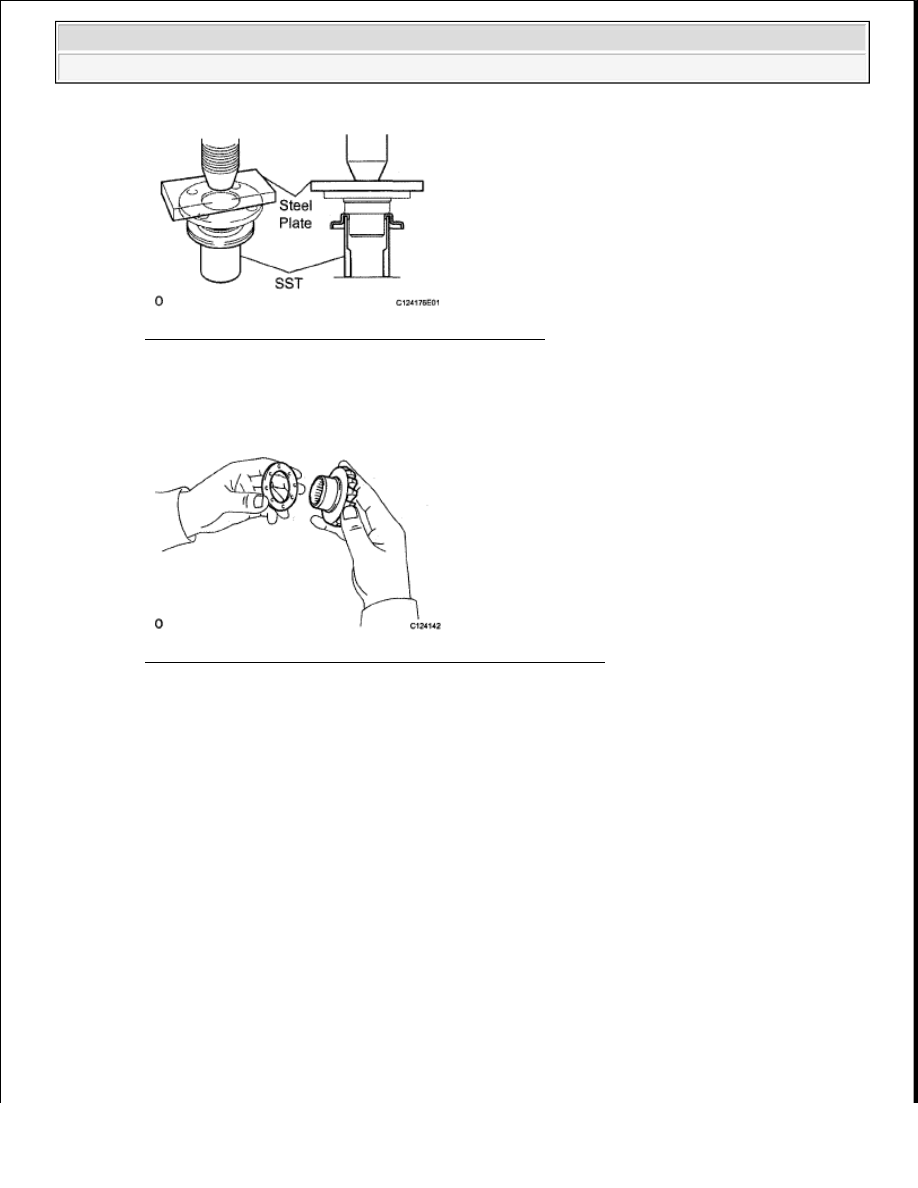

Fig. 61: Identifying Rear Differential Dust Deflector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL DIFFERENTIAL CASE ASSEMBLY

a. Install the 2 side gear thrust washers to the side gears.

Fig. 62: Installing Side Gear Thrust Washers To Side Gears
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 side gears with the thrust washers, 2 pinion gears, 2 pinion gear thrust washers and

pinion shaft.

HINT:



Align the holes for the straight pin in the differential case and pinion shaft.



Apply hypoid gear oil to each sliding surface and rotating part.

c. Using a dial indicator, measure the side gear backlash while holding one pinion gear toward the

differential case.

Standard backlash: 0.05 to 0.20 mm (0.00197 to 0.00788 in.)

If the backlash is not within the specified value, replace the side gear thrust washer with an
appropriate thickness.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































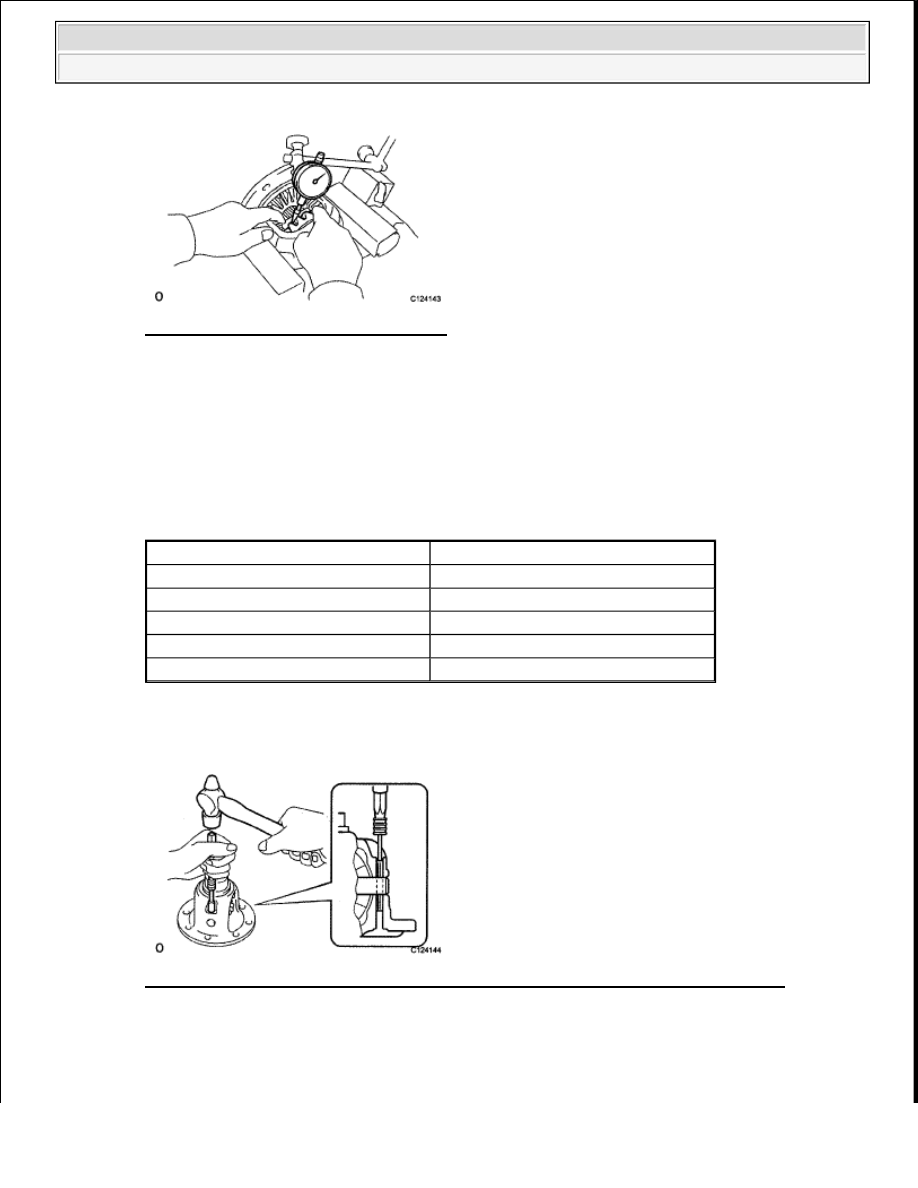

Fig. 63: Measuring Side Gear Backlash
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Refer to the following table to select thrust washers which will ensure that the backlash is within
the specified value.

Washer thickness

WASHER THICKNESS SPECIFICATIONS

d. Using a pin punch and hammer, tap the straight pin through the holes in the differential case and

pinion shaft.

Fig. 64: Tapping Straight Pin Through Holes In Differential Case And Pinion Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Using a chisel and hammer, stake the outside of the differential case pin hole.

4. INSTALL REAR DIFFERENTIAL CASE BEARING

Thickness

Thickness

1.53 to 1.57 mm (0.0602 to 0.0618 in.) 1.78 to 1.82 mm (0.0701 to 0.0171 in.)
1.58 to 1.62 mm (0.0622 to 0.0638 in.) 1.83 to 1.87 mm (0.0720 to 0.0736 In.)
1.63 to 1.67 mm (0.0642 to 0.0657 in.) 1.88 to 1.92 mm (0.0740 to 0.0756 in.)
1.68 to 1.72 mm (0.0661 to 0.0677 in.) 1.93 to 1.97 mm (0.0760 to 0.0776 in.)
1.73 to 1.77 mm (0.0681 to 0.0697 in.)

-
