HINT:

Measure at 3 or more positions around the circumference of the ring gear.

If the backlash is not within the specification, adjust or repair the side bearing preload as necessary.

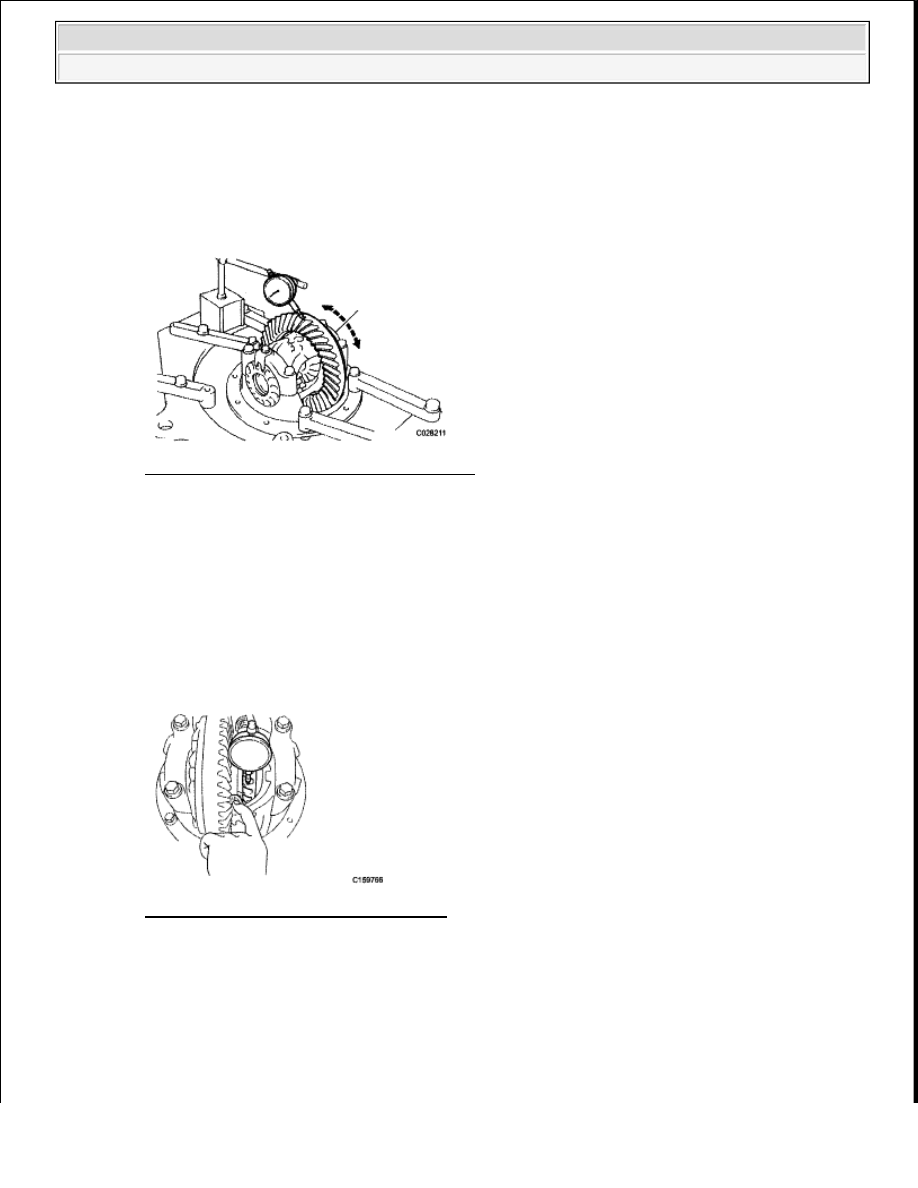

Fig. 38: Measuring Backlash Of Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSPECT DIFFERENTIAL SIDE GEAR BACKLASH

a. Using a dial indicator, measure the side gear backlash while holding one pinion gear toward the

case.

Standard backlash: 0.05 to 0.20 mm (0.00197 to 0.00788 in.)

If the backlash is not within the specified value, replace the side gear thrust washer with one of a
different thickness.

Fig. 39: Measuring Side Gear Backlash
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

a. Using a torque wrench, measure the preload of the backlash between the drive pinion and ring gear.

Standard drive pinion preload (at starting): 0.85 to 1.37 N*m (9 to 13 kgf*cm, 8 to 12 in.*lbf)

If necessary, disassemble and inspect the differential.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































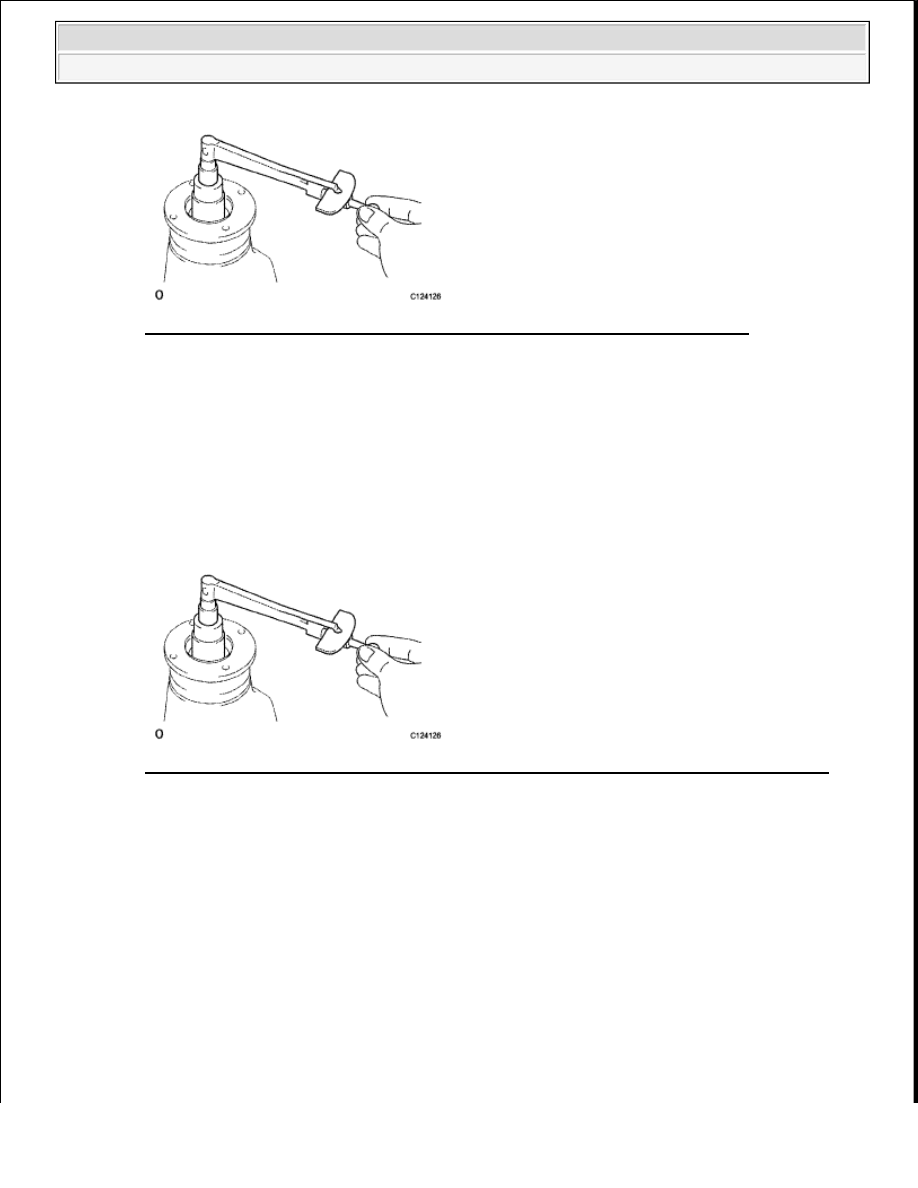

Fig. 40: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSPECT TOTAL PRELOAD

a. Using a torque wrench, measure the total preload with the teeth of the drive pinion and ring gear in

contact.

Standard total preload (at starting): Standard drive pinion preload plus 0.24 to 0.46 N*m (3
to 4 kgf*cm, 3 to 4 in.*lbf)

If necessary, disassemble and inspect the differential.

Fig. 41: Measuring Total Preload With Teeth Of Drive Pinion And Ring Gear In Contact
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR DRIVE PINION NUT

a. Using SST and a hammer, unstake the nut.

SST 09930-00010



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































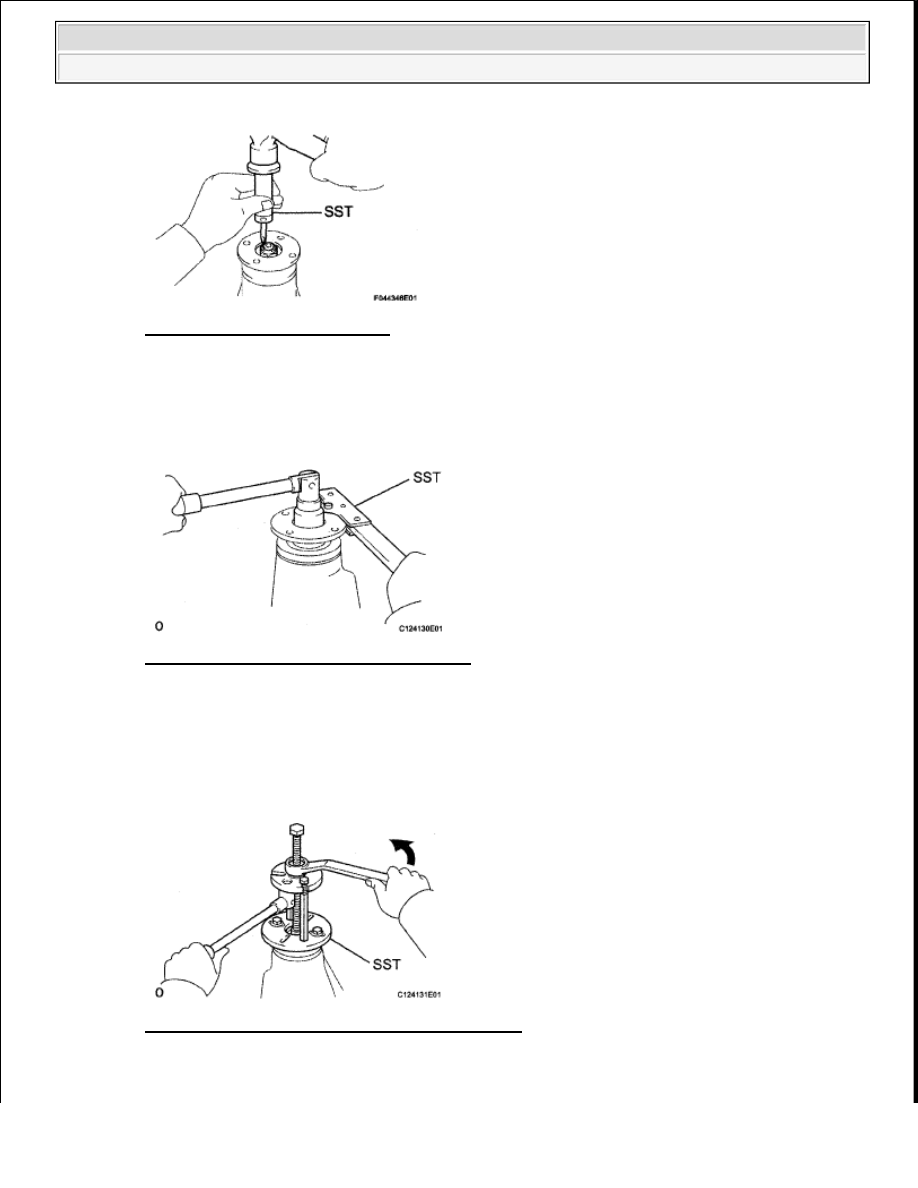

Fig. 42: Unstake Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST to hold the companion flange, remove the nut.

SST 09330-00021 (09330-00030)

Fig. 43: Identifying Rear Drive Pinion Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Using SST, remove the companion flange.

SST 09950-30012(09951-03010,09953-03010, 09954-03010, 09955-03030, 09956-03030)

Fig. 44: Removing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE REAR DIFFERENTIAL DUST DEFLECTOR



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































a. Using SST, a steel plate and press, press out the dust deflector.

SST 09950-00020

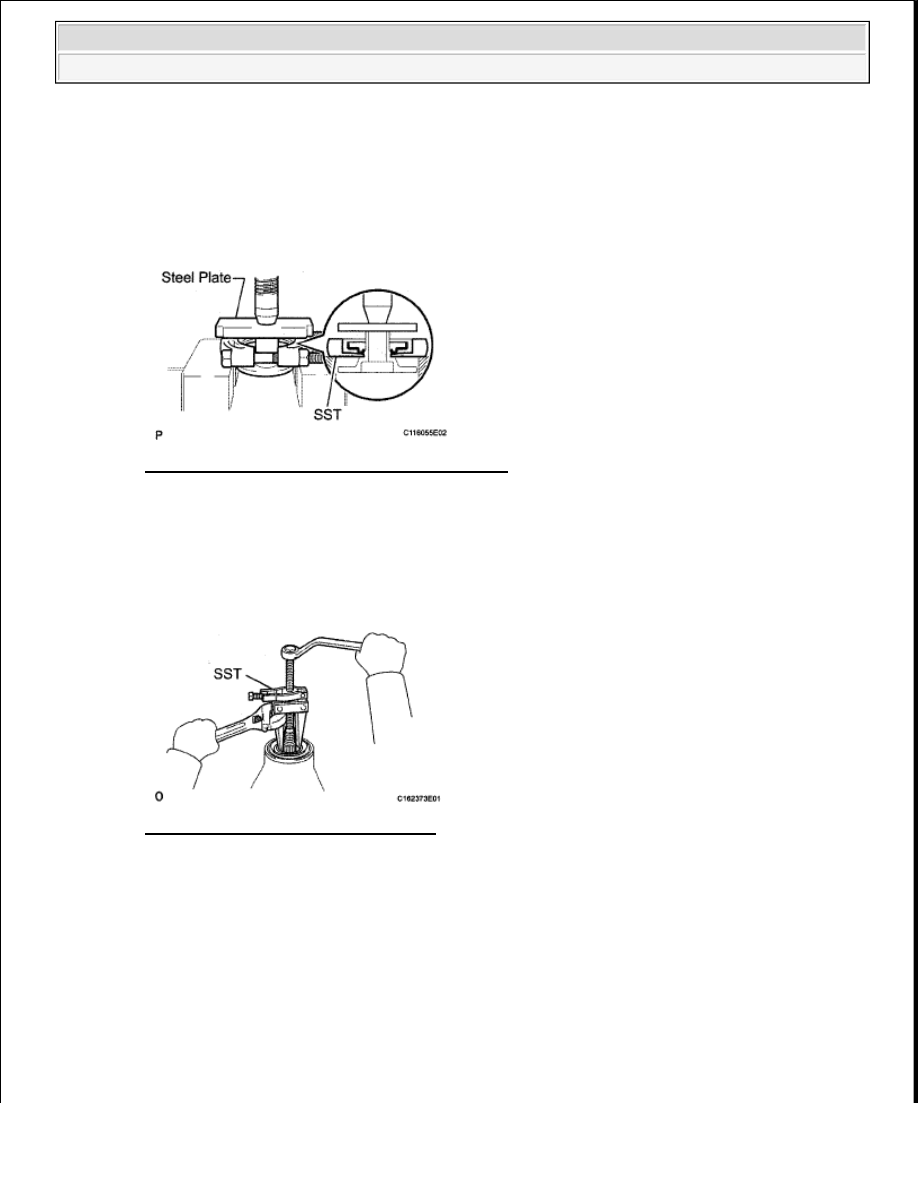

Fig. 45: Pressing Out Dust Deflector Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

a. Using SST, remove the oil seal.

SST 09308-10010

Fig. 46: Removing Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

12. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

a. Using SST, remove the bearing (inner race).

SST 09556-22010

NOTE:

Do not drop the companion flange.
