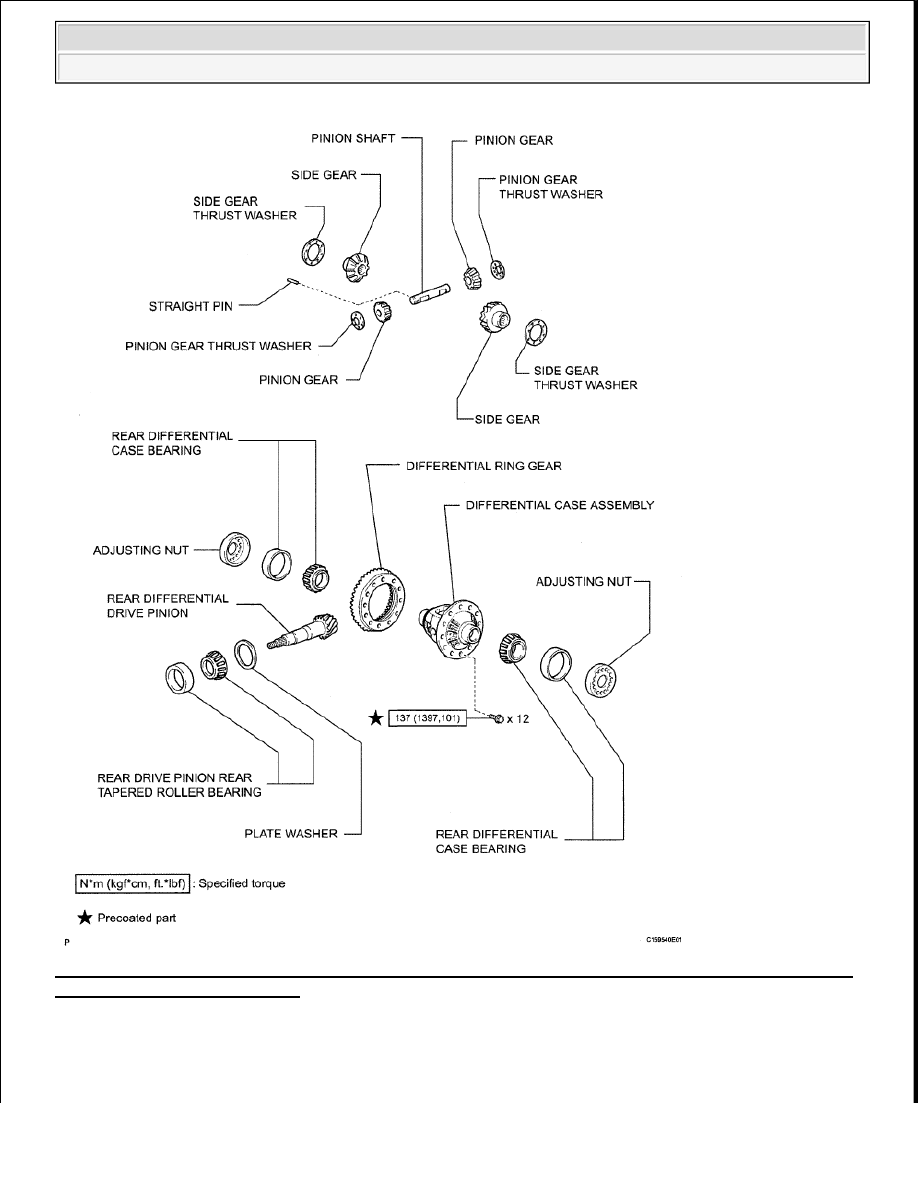

Fig. 33: Identifying Differential Carrier Assembly Replacement Components With Torque Specifications
(For 1GR-FE, 2UZ-FE) (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































Fig. 34: Identifying Differential Carrier Assembly Replacement Components With Torque Specification
(For 1GR-FE, 2UZ-FE) (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































1. REMOVE REAR WHEEL

2. REMOVE PROPELLER SHAFT ASSEMBLY

a. Remove the propeller shaft for 2WD (see PROPELLER SHAFT ASSEMBLY (FOR 2WD) ).

b. Remove the propeller shaft for 4WD (see PROPELLER SHAFT ASSEMBLY (FOR 4WD) ).

3. DRAIN DIFFERENTIAL OIL (see REPLACEMENT )

4. REMOVE REAR AXLE SHAFT LH

a. Remove the rear axle shaft LH (see REMOVAL ).

5. REMOVE REAR AXLE SHAFT RH

HINT:

Use the same procedures described for the LH side.

6. REMOVE REAR DIFFERENTIAL CARRIER ASSEMBLY

a. Remove the 10 nuts, 10 washers and differential carrier.

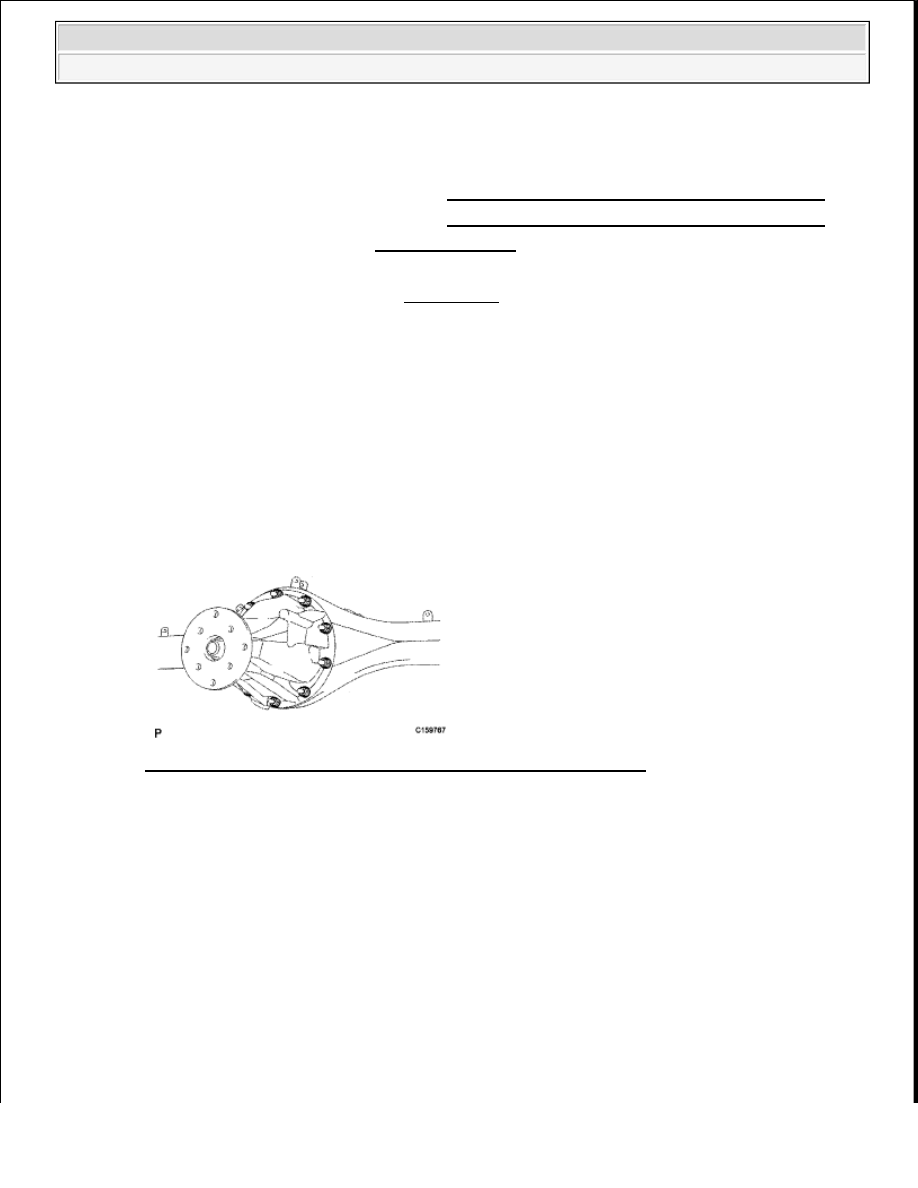

Fig. 35: Identifying Rear Differential Carrier, Nuts And Washers
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the gasket.

DISASSEMBLY

1. INSPECT RUNOUT OF REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Using a dial indicator, measure the runout of the companion flange vertically and laterally.

NOTE:

Be careful not to damage the contact surfaces of the differential
carrier and rear axle housing.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































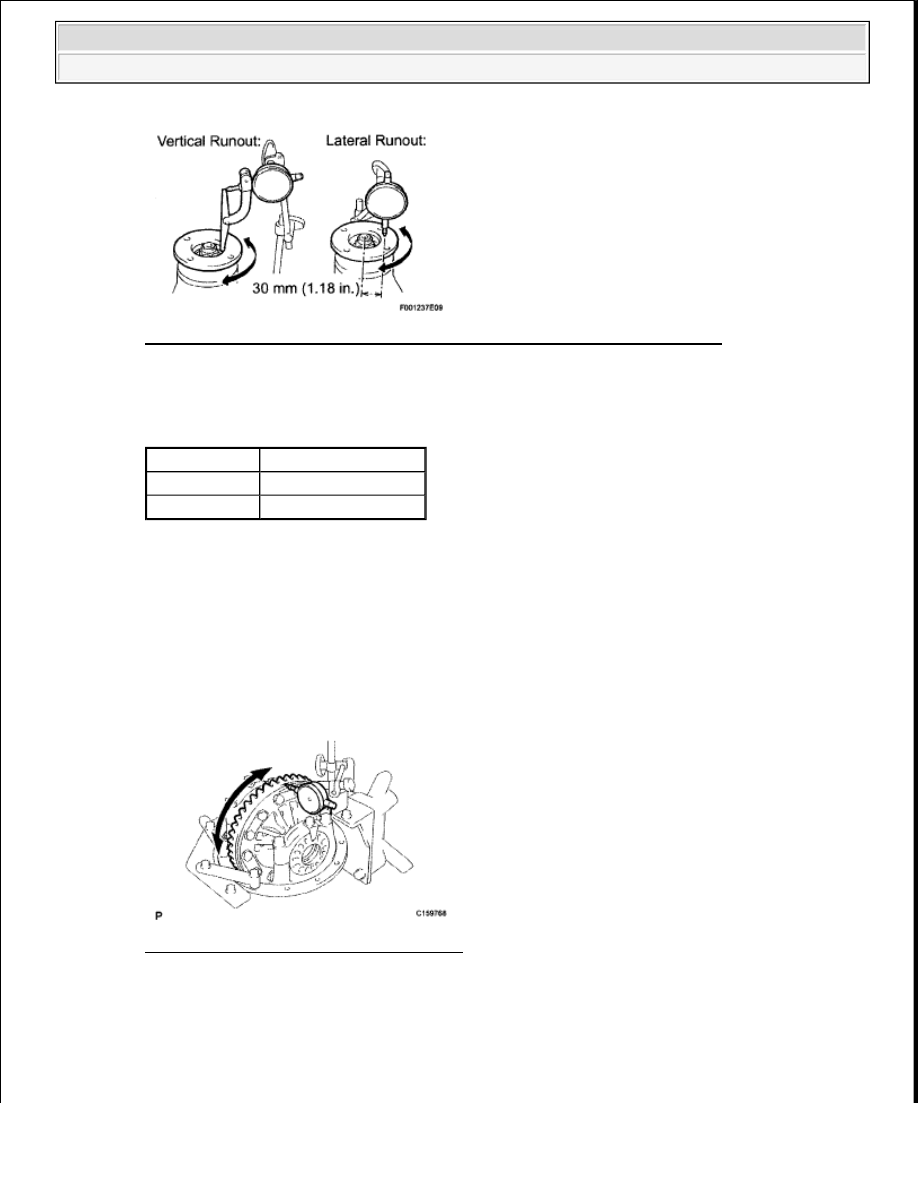

Fig. 36: Measuring Runout Of Companion Flange Vertically And Laterally
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Maximum runout

RUNOUT OF REAR DRIVE PINION COMPANION FLANGE

If the runout is greater than the maximum, replace the companion flange.

2. INSPECT RUNOUT OF DIFFERENTIAL RING GEAR

a. Using a dial indicator, measure the runout of the ring gear.

Maximum runout: 0.05 mm (0.00197 in.)

If the runout is greater than the maximum, replace the ring gear with a new one.

Fig. 37: Measuring Runout Of Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSPECT DIFFERENTIAL RING GEAR BACKLASH

a. Using a dial indicator, measure the backlash of the ring gear.

Standard backlash: 0.10 to 0.20 mm (0.00394 to 0.00788 in.)

Runout

Specified Condition

Vertical runout 0.09 mm (0.00355 in.)

Lateral runout 0.09 mm (0.00355 in.)
