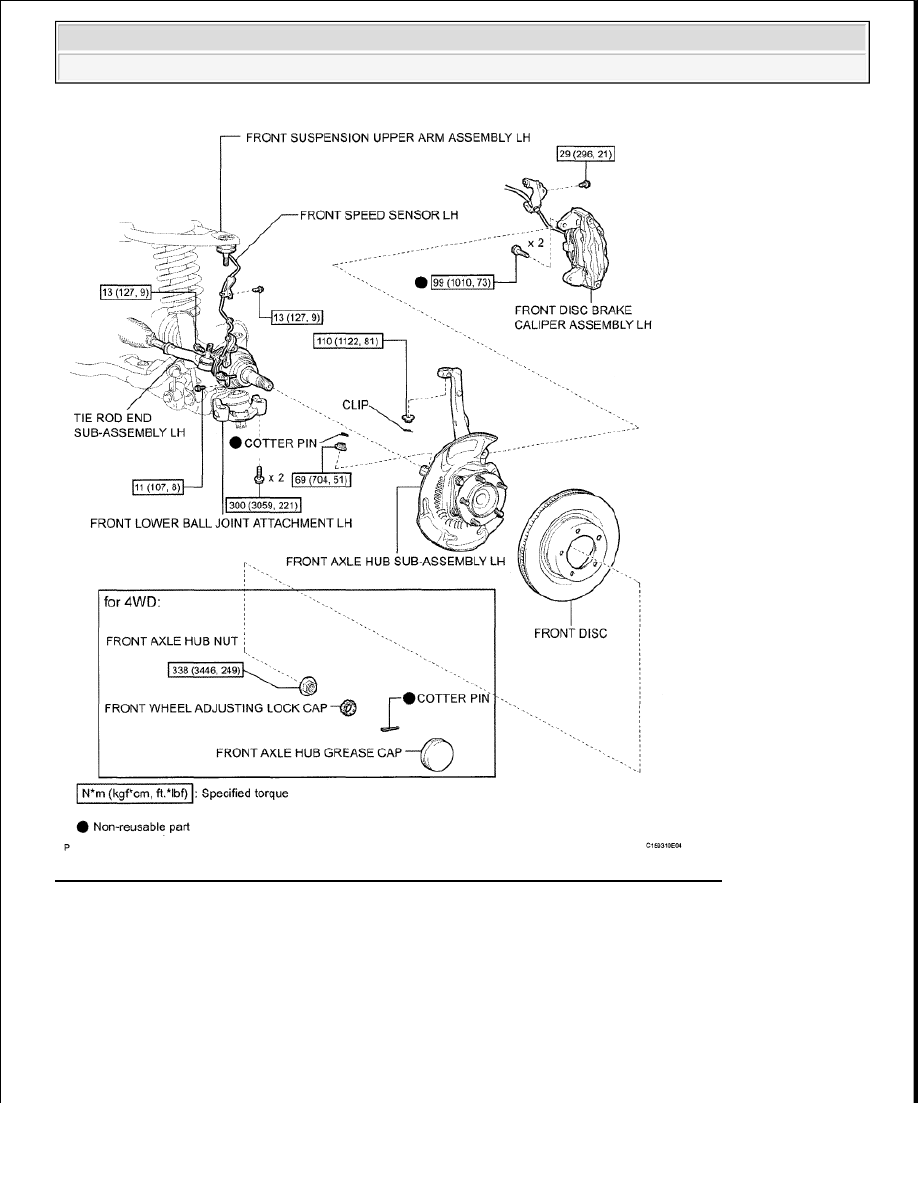

Fig. 26: Identifying Steering Knuckle Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra

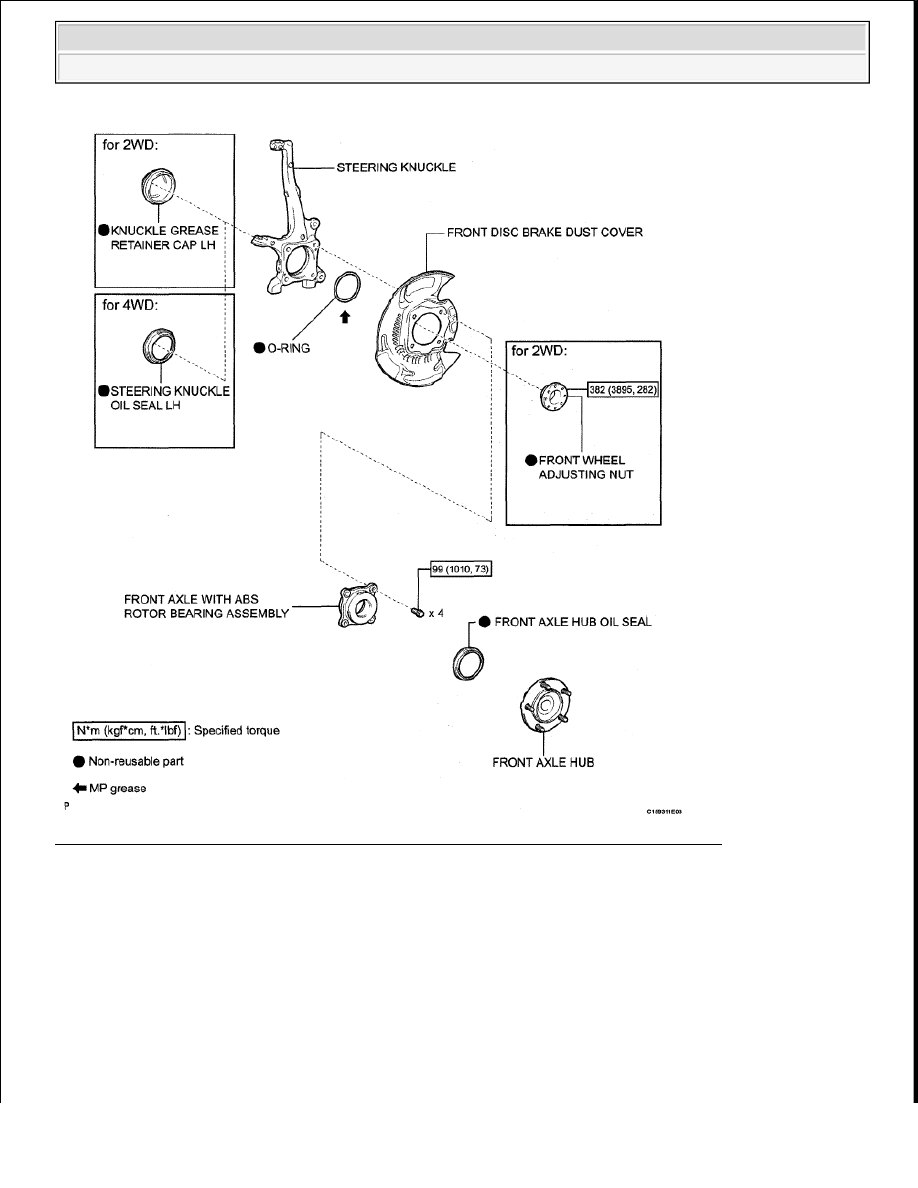

Fig. 27: Identifying Steering Knuckle Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































2. REMOVE FRONT AXLE HUB SUB-ASSEMBLY LH

a. Remove the front axle hub (see ON-VEHICLE INSPECTION ).

3. DISCONNECT FRONT SPEED SENSOR LH

a. Remove the clip and bolt.

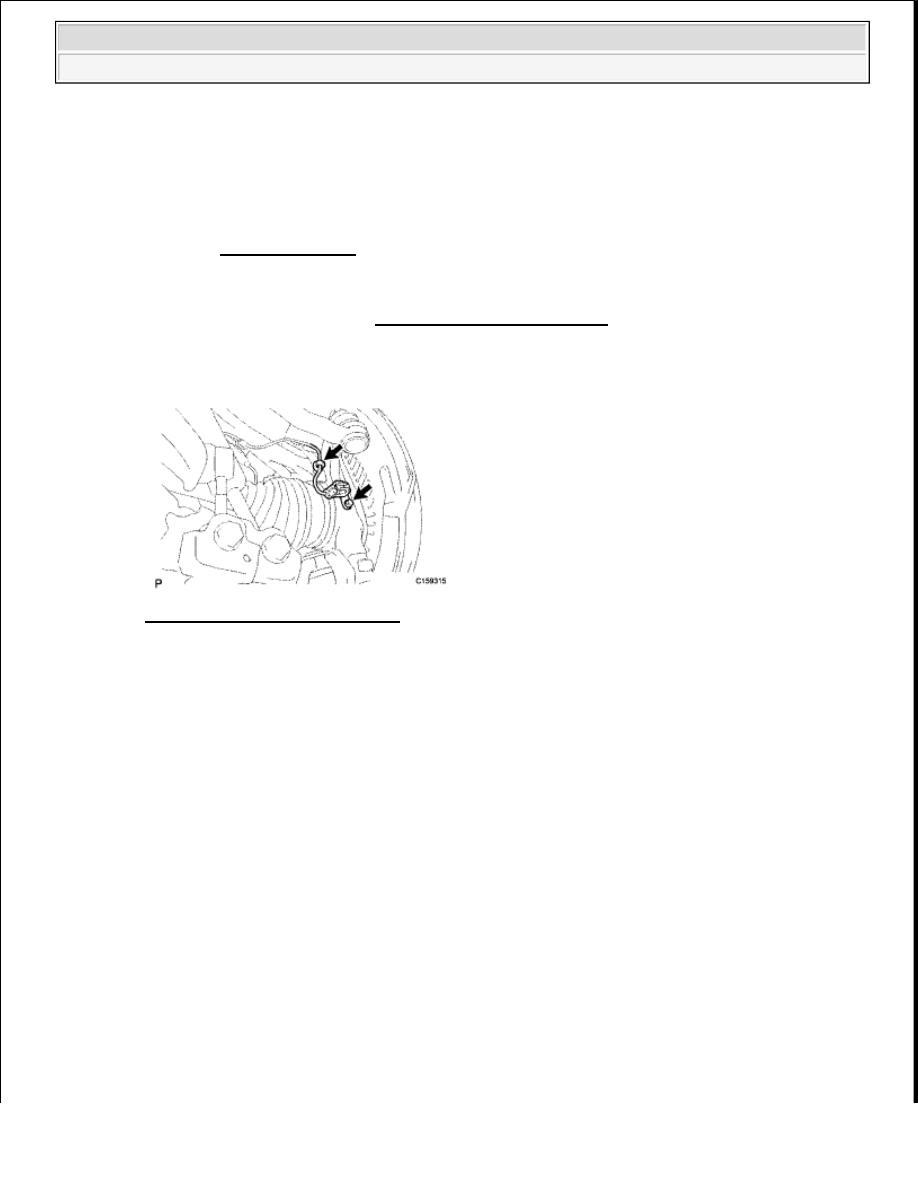

Fig. 28: Identifying Speed Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the speed sensor from the steering knuckle.

4. DISCONNECT TIE ROD END SUB-ASSEMBLY LH

a. Remove the cotter pin and nut.

b. Using SST, disconnect the tie rod end LH from the steering knuckle.

SST 09610-62012

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

NOTE:

Do not damage the front disc brake dust cover.

NOTE:

Do not damage the ball joint dust cover.

NOTE:

Do not damage the steering knuckle.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra

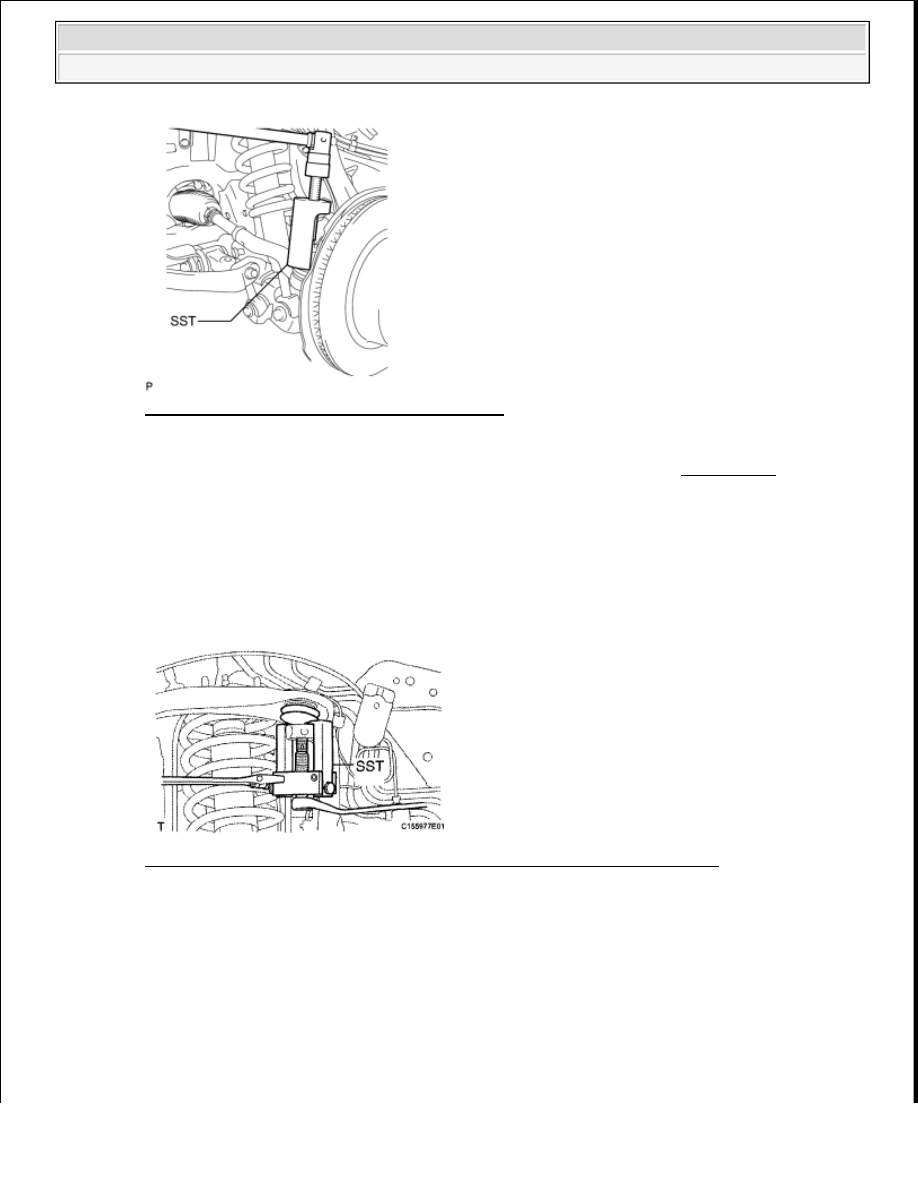

Fig. 29: Disconnecting Tie Rod End Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. DISCONNECT FRONT LOWER BALL JOINT ATTACHMENT LH (See REMOVAL )

6. REMOVE STEERING KNUCKLE LH

a. Support the front suspension lower arm LH with a jack.

b. Remove the clip and the nut.

c. Using SST, disconnect the upper ball joint from the steering knuckle.

SST 09628-62011

Fig. 30: Disconnecting Upper Ball Joint From Steering Knuckle Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the steering knuckle.

7. REMOVE KNUCKLE GREASE RETAINER CAP LH (for 2WD)

a. Using a screwdriver and hammer, tap out the retainer cap.
