c. Remove the O-ring from the axle hub.

7. REMOVE FRONT AXLE HUB SUB-ASSEMBLY LH (for 4WD)

a. Remove the 4 bolts.

b. Using a plastic-faced hammer, tap out the front drive shaft from the front axle hub.

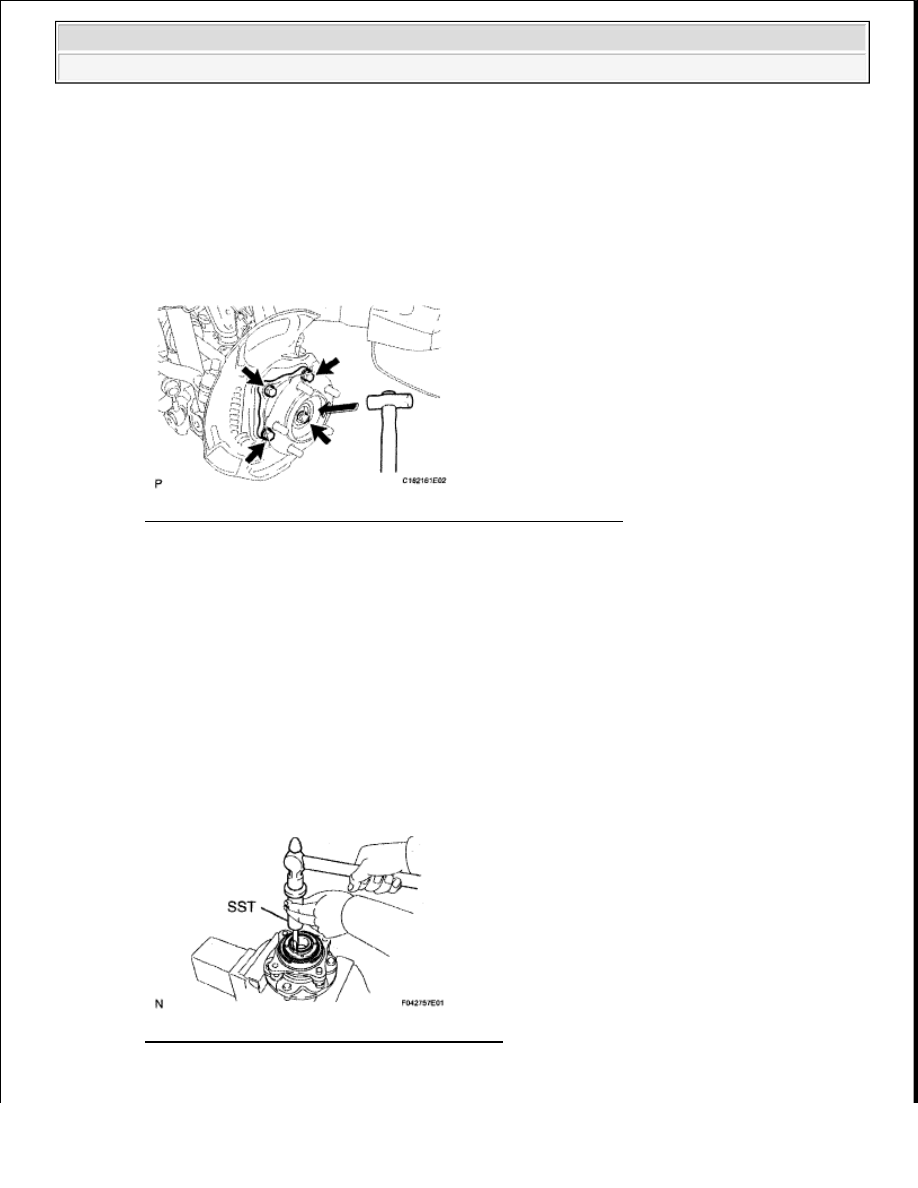

Fig. 12: Tapping Out Front Drive Shaft From Front Axle Hub
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the axle hub and dust cover from the steering knuckle.

d. Remove the O-ring from the axle hub.

DISASSEMBLY

1. REMOVE FRONT WHEEL ADJUSTING NUT (for 2WD)

a. Using SST and a hammer, release the staked part of the adjusting nut.

SST 09930-00010

Fig. 13: Unstaking Front Wheel Adjusting Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the drive shaft boot.

NOTE:

Do not allow foreign matter, etc. to contact the ABS rotor bearing.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































b. Install a nut to the front axle hub, and fix it in a vise.

c. Using SST and the L-type handle, remove the front wheel adjusting nut.

SST: 09602-60010

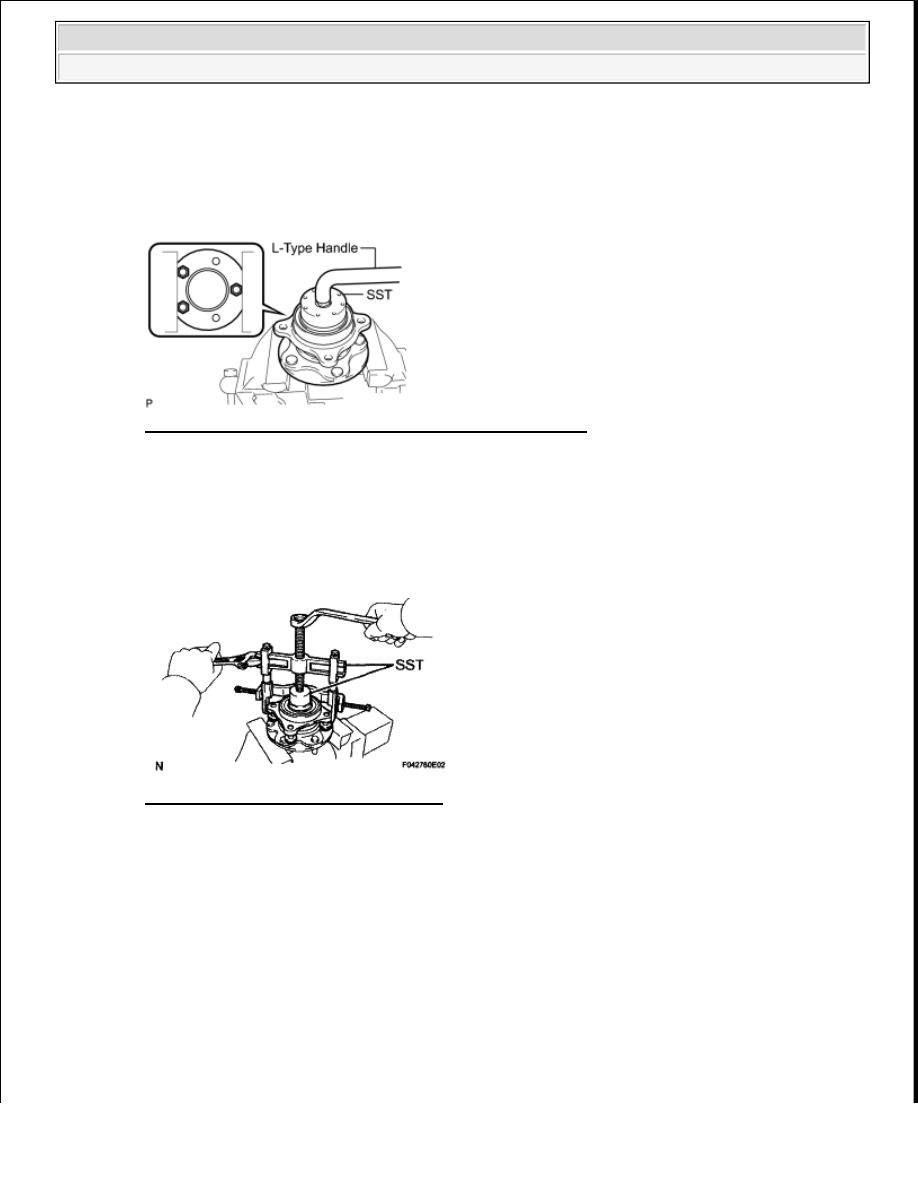

Fig. 14: Removing Front Wheel Adjusting Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE FRONT AXLE WITH ABS ROTOR BEARING ASSEMBLY

a. Gently fix the front axle hub in a vise.

Fig. 15: Fixing Front Axle Hub In Vise
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, remove the bearing.

SST: 09950-40011 (09951-04020) (09952-04010) (09953-04020) (09954-04010) (09955-04061)
(09957-04010) (09958-04011)

SST: 09950-60010 (09951-00550)

c. If part of the bearing remains in the front axle hub, use SST to remove it.

SST: 09950-00020

SST: 09950-00030

NOTE:

Do not damage the threads of the hub bolts.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































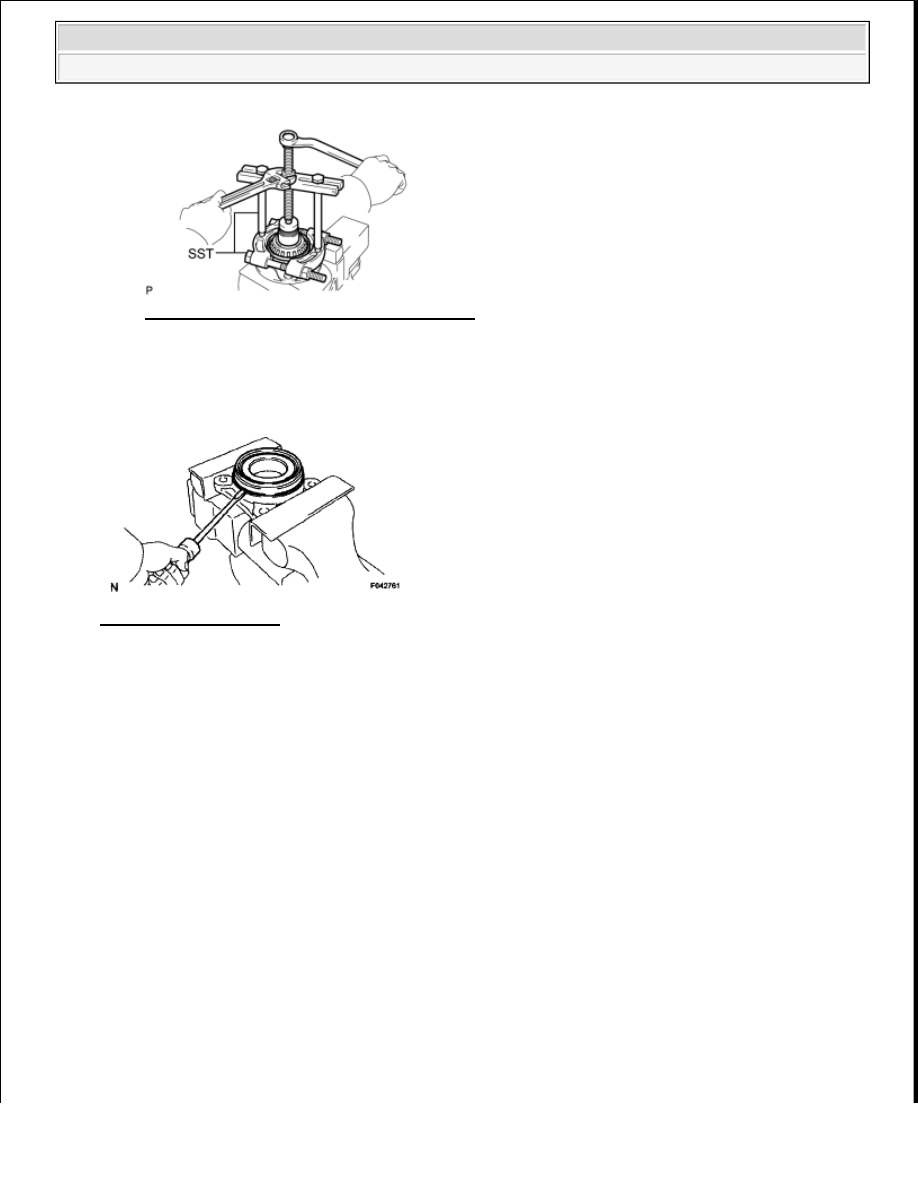

Fig. 16: Removing Bearing Part Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FRONT AXLE HUB OIL SEAL

a. Using a screwdriver, pry the oil seal.

Fig. 17: Prying Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL FRONT AXLE HUB OIL SEAL

a. Using SST and a press, press in a new oil seal.

SST: 09608-36010

SST: 09950-70010 (09951-07100)

NOTE:

Do not allow foreign matter, etc. to contact the ABS rotor bearing.

NOTE:

Do not damage the oil seal.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































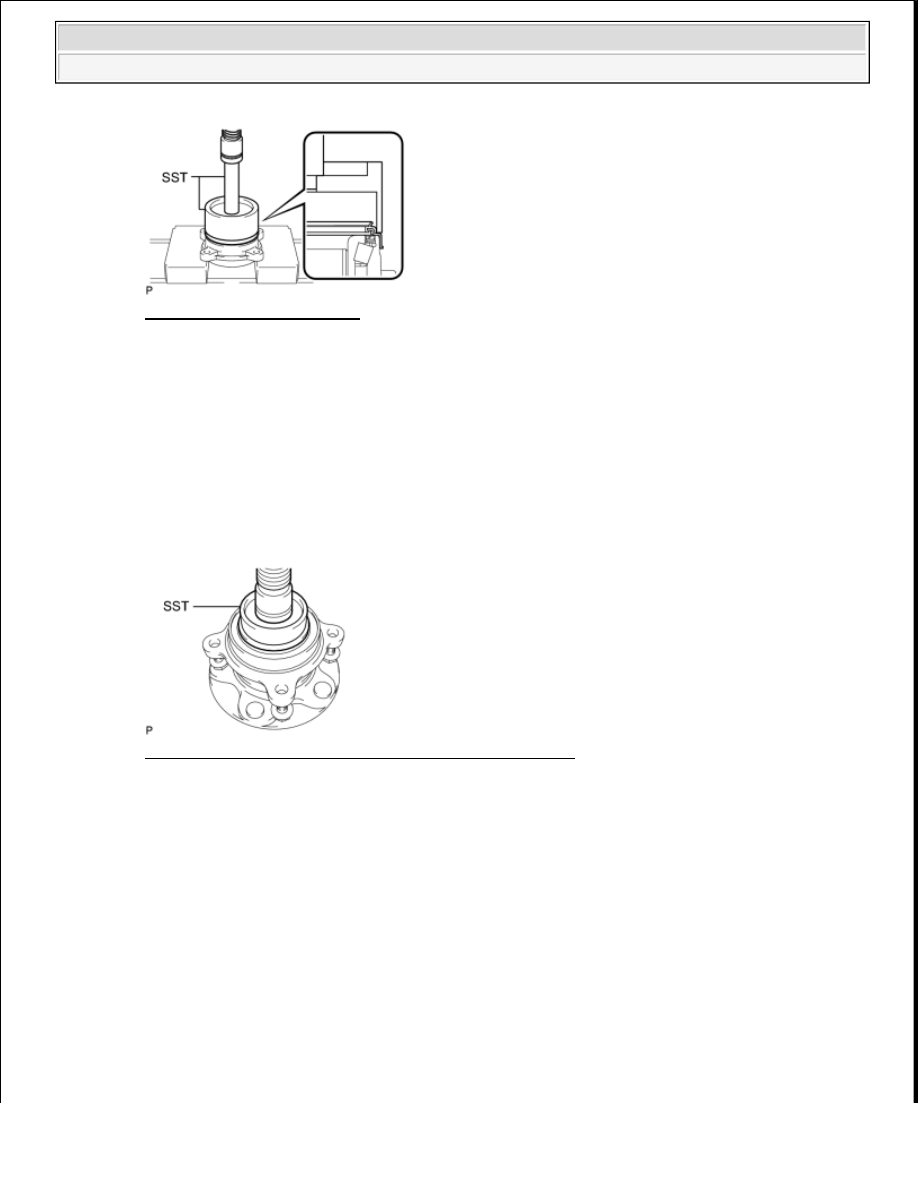

Fig. 18: Tapping In Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT AXLE WITH ABS ROTOR BEARING ASSEMBLY

a. Using SST and a press, press in a new bearing.

SST: 09608-32010

Fig. 19: Pressing Bearing To Front Axle Hub Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT WHEEL ADJUSTING NUT (for 2WD)

a. Using SST, install a new adjusting nut.

SST: 09602-60010

Torque: 382 N*m (3895 kgf*cm, 282 ft.*lbf)

NOTE:

Insert 4 bolts into the bearing before installing the axle hub.

NOTE:

Make sure to securely fit the bearing to the axle hub.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra
