Toyota Corolla Fielder. Замена сайлент-блока нижнего рычага задней подвески |
1. Используя специнструмент, снимите сайлент-блок с нижнего рычага
задней подвески.
Внимание:
|
1. Установите нижний рычаг задней подвески,
б) Подсоедините нижний рычаг задней подвески к подрамнику.
в) Затяните три болта крепления передней опоры нижнего рычага задней
подвески.
г) Подсоедините нижний рычаг задней подвески к кулаку.
е) Подсоедините стойку задней подвески к нижнему рычагу.

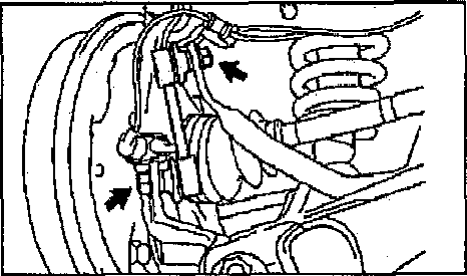

2. Подсоедините левую и правую стойки стабилизатора поперечной устойчивости к кулаку
3. Подсоедините трос №3 стояночного тормоза. Затяните два болта. Момент затяжки 5,4 Нм
4. Стабилизируйте подвеску.
5. Окончательно затяните болты и гайки крепления левого нижнего рычага задней подвески.

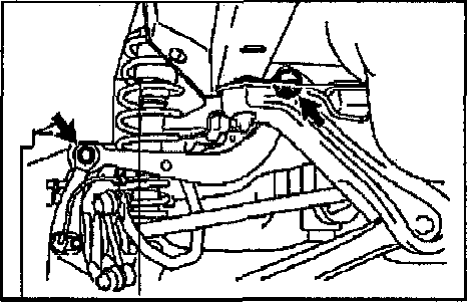

Внимание: а) Затяните гайку передней опоры нижнего рычага задней подвески. Момент затяжки 110 Нм

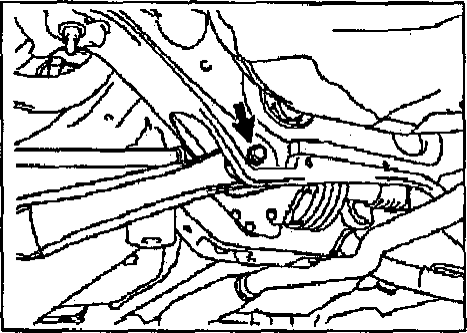

б) Затяните задний болт крепления нижнего рычага к подрамнику. Момент
затяжки 115 Нм
в) Окончательно затяните гайку с нижней стороны стойки. Момент затяжки
140 Нм
д) Окончательно затяните гайку с переднего болта крепления нижнего
рычага
6. Проверьте и при необходимости отрегулируйте углы установки задних колес. |
Toyota Corolla Fielder. Верхний регулировочный рычаг задней подвески |
1. Снимите заднее колесо. 2. Снимите трубу системы выпуска. 3. Снимите карданный вал в сборе с опорным подшипником 4. Отсоедините левую и правую стойки стабилизатора поперечной устойчивости от кулака 5. Отверните контргайки ступиц задней оси 6. Снимите тормозные барабаны
7. Отверните гайки и болты и отсоедините датчики частоты вращения

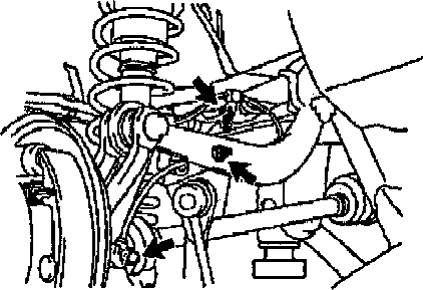

8. Снимите тормозные колодки левого и правого колес 9. Отсоедините тросы стояночного тормоза 10. Отсоедините тормозные трубки 11. Отсоедините нижние рычаги задней подвески от кулаков 12. Отсоедините верхний регулировочный рычаг от кулака.
13. Снимите левую и правую ступицы задней оси в сборе
14. Снимите нижние рычаги задней подвески.

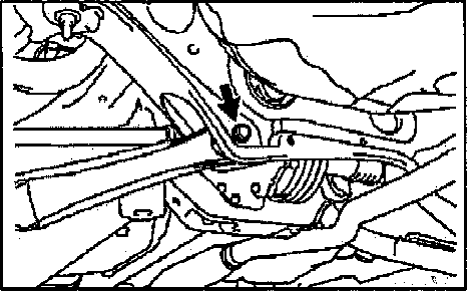

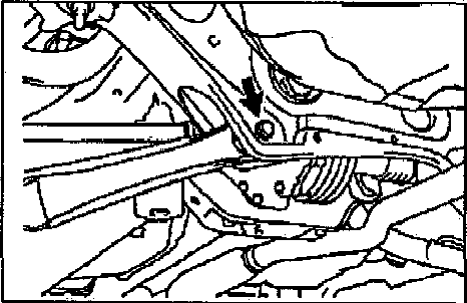

б) Отверните гайку и снимите задний болт крепления левого нижнего рычага
к подрамнику.
в) Отверните три болта крепления передней опоры левого нижнего рычага задней подвески. Снимите нижний рычаг

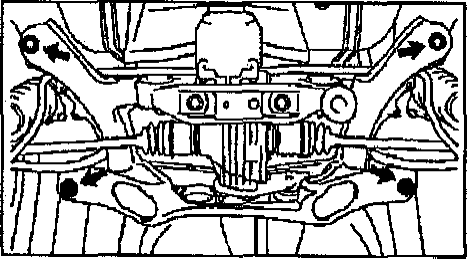

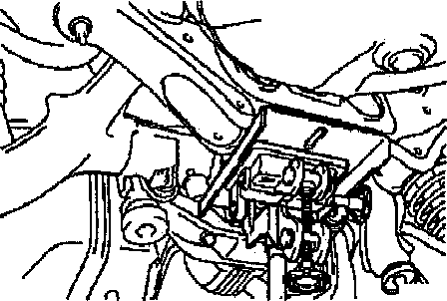

15. Снимите подрамник задней подвески

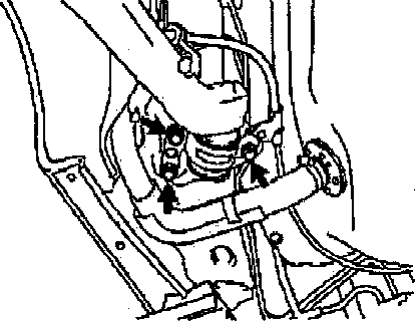

б) Отверните два болта и две гайки и, медленно опуская домкрат, снимите
16. Снимите верхний регулировочный рычаг.
|
Toyota Corolla Fielder. Установка верхнего регулировочного рычага задней подвески |
1. Подсоедините верхний регулировочный рычаг к подрамнику.
2. Установите подрамник задней подвески.
б) Затяните 2 болта и 2 гайки крепления подрамника задней подвески.
3. Подсоедините верхний регулировочный рычаг к кулаку и временно 4. Установите левую и правую ступицы задней оси в сборе
5. Установите нижние рычат задней подвески 6. Подсоедините тормозные трубки 7. Подсоедините тросы стояночного тормоза 8. Установите тормозные колодки левого и правого
9. Установите датчики частоты вращения задних колес.
10. Установите тормозной барабан. 11. Отрегулируйте зазор меду тормозными колодками и барабаном 12. Затяните контргайки левой и правой ступиц задней оси. 13. Подсоедините левую и правую стойки стабилизатора поперечной устойчивости к кулаку 14. Установите карданный вал в сборе с опорным подшипником 15. Установите трубу системы выпуска. 16. Стабилизируйте подвеску.

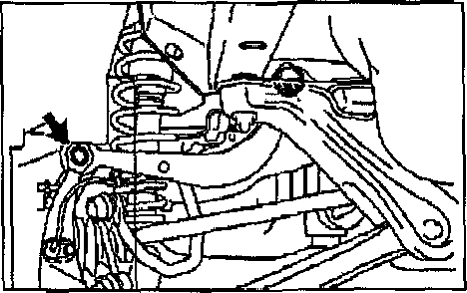

а) Окончательно затяните гайку крепления верхнего регулировочного рычага

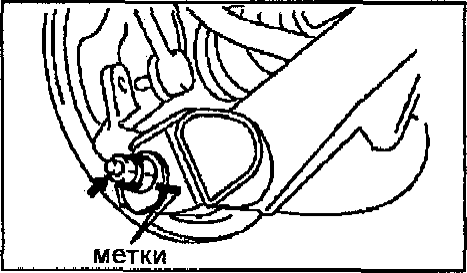

к кулаку. б) Убедитесь, что метки на эксцентрике регулировки развала и рычаге совмещены и затяните гайку крепления рычага к кузову. Момент затяжки 74 Нм
18. Окончательно затяните болты и гайки крепления нижних рычагов задней подвески 19. Прокачайте тормозную систему. 20. Отрегулируйте ход рычага включения стояночного тормоза. 21. Проверьте и при необходимости отрегулируйте углы установки задних колес. 22. Проверьте работу датчиков частоты вращения колес |
Toyota Corolla Fielder. Стабилизатор поперечной устойчивости задней подвески |
1. Снимите заднее колесо. 2. Снимите трубу системы выпуска.
3. Снимите карданный вал в сборе с опорным подшипником.
Внимание: если ось шарового шарнира проворачивается вместе с
гайкой,
6. Снимите тормозные барабаны
7. Отверните гайки и болты и отсоедините датчики частоты вращения
Внимание:
8. Снимите тормозные колодки левого и правого 9. Отсоедините тросы стояночного тормоза 10. Отсоедините тормозные трубки 11. Отсоедините нижние рычаги задней подвески от кулаков 12. Отсоедините верхние регулировочные рычаги от кулаков. 13. Снимите левую и правую ступицы задней оси в сборе
14. Снимите нижние рычаги задней подвески. Внимание: зафиксируйте гайку и, вращая болт, снимите ее.
б) Отверните гайку и снимите задний болт крепления левого нижнего рычага
к подрамнику.
в) Отверните три болта крепления передней опоры левого нижнего рычага
15. Снимите подрамник задней подвески,
Внимание: опора домкрата не должна касаться вязкостной муфты.
б) Отверните два болта и две гайки и, медленно опуская домкрат, снимите
16. Снимите стабилизатор поперечной устойчивости задней подвески.
|
Toyota Corolla Fielder. Проверка стойки стабилизатора задней подвески |

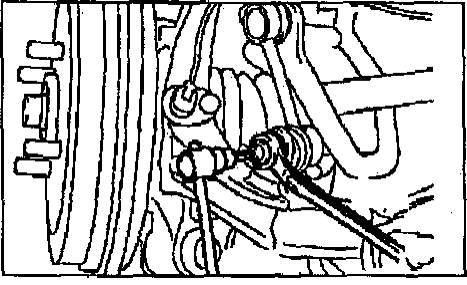

1. Проверьте момент прокрутки шарового шарнира
а) Наверните гайку на палец шарового шарнира стойки стабилизатора,
Используя динамометрический ключ, вращайте гайку непрерывно (один оборот
за 2 - 4 с)
2. Вращая палец шарового шарнира убедитесь в отсутствии чрезмерного
люфта
3. Убедитесь в отсутствии повреждений пыльников и утечек смазки
|
Toyota Corolla Fielder. Установка стойки стабилизатора задней подвески |
1. Установите стабилизатор поперечной устойчивости задней подвески
Внимание: установите втулки таким образом, чтобы метки на стабилизаторе

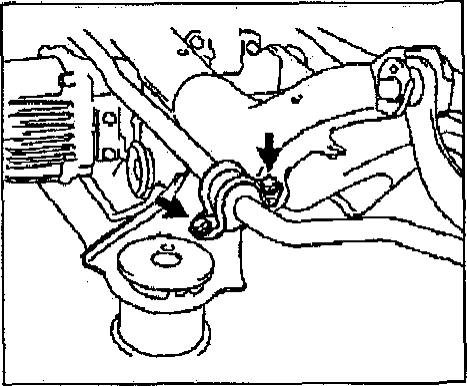

б) Установите стабилизатор с кронштейнами и затяните четыре болта
крепления.
2. Установите подрамник задней подвески,
б) Затяните 2 болта и 2 гайки крепления подрамника задней подвески.
3. Подсоедините верхний регулировочный рычаг к кулаку и временно 4. Установите левую и правую ступицы задней оси в сборе 5. Установите нижние рычаги задней подвески
7. Подсоедините тросы стояночного тормоза
8. Установите тормозные колодки левого и правого колес
9. Установите датчики частоты вращения задних колес.
Внимание:
10. Установите тормозной барабан. 11. Отрегулируйте зазор меду тормозными колодками и барабаном 12. Затяните контргайки левой и правой ступиц задней оси.

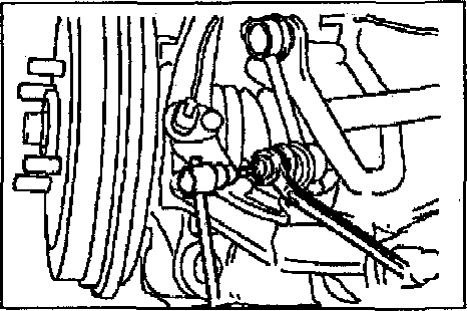

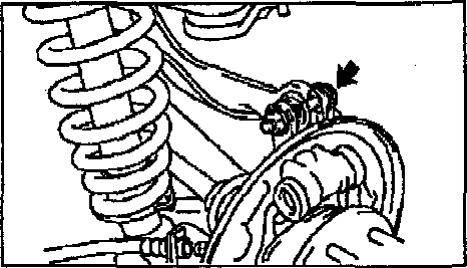

13. Установите левую и правую стойки стабилизатора поперечной устойчивости и затяните гайки. Момент затяжки 44 Нм Внимание: если ось шарового шарнира проворачивается вместе с гайкой, придерживайте ее с помощью торцевого ключа.
14. Установите карданный вал в сборе с опорным подшипником 15. Установите трубу системы выпуска. 16. Стабилизируйте подвеску.
17. Окончательно затяните гайку крепления верхнего регулировочного
рычага к кулаку.
б) Убедитесь, что метки на эксцентрике регулировки развала и рычаге
совмещены и затяните гайку крепления рычага к кузову. Момент затяжки
74 Нм
18. Окончательно затяните болты и гайки крепления нижних рычагов задней подвески 19. Прокачайте тормозную систему. 20. Отрегулируйте ход рычага включения стояночного тормоза. 21. Проверьте и при необходимости отрегулируйте углы установки задних колес. 22. Проверьте работу датчиков частоты вращения колес. |
Toyota Corolla Fielder. Проверка ступицы задней оси |

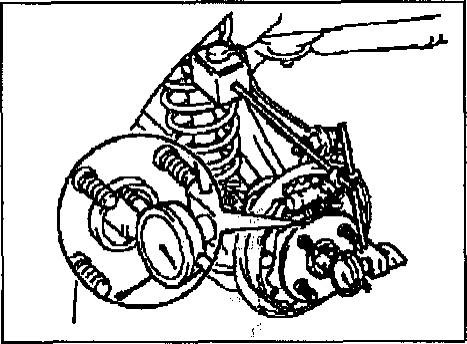

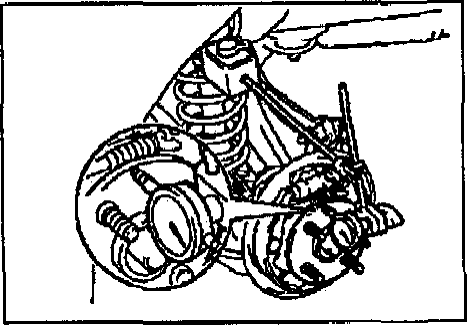

Проверьте осевой зазор подшипника и биение ступицы задней оси
Внимание: если измеренное значение превышает предельно
допустимое,
г) Используя стрелочный индикатор, проверьте биение ступицы.
д) Установите тормозной барабан. е) Установите заднее колесо. Момент затяжки 103 Нм
|
Toyota Corolla Fielder. Снятие ступицы задней оси |
1. Снимите заднее колесо.

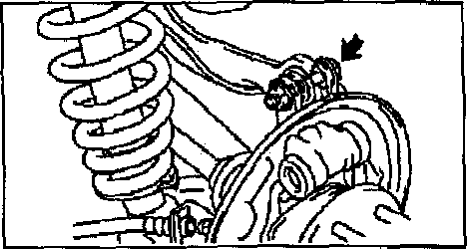

2. Удерживая ось шарового шарнира стойки при помощи торцевого ключа,
отверните
3. Отверните контргайку левой ступицы задней оси.
4. Снимите тормозной барабан.
5. Отверните болт и отсоедините датчик частоты вращения заднего колеса от кулака. Внимание: убедитесь в отсутствии посторонних частиц в датчике и отверстии для него.
6. Снимите тормозные колодки 7. Отсоедините трос стояночного тормоза.
8. Отсоедините тормозную трубку.

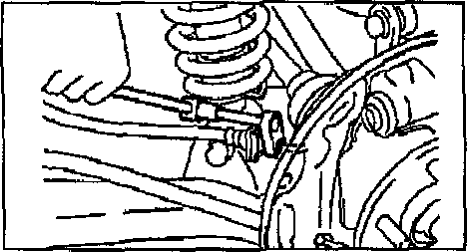

9. Отсоедините нижний рычаг задней подвески. б) Отверните гайку, снимите эксцентрик регулировки схождения и его шайбу.
в) Отверните гайку, снимите болт и отсоедините нижний рычаг задней подвески.
10. Отверните гайку, снимите болт и отсоедините верхний регулировочный
Внимание: зафиксируйте гайку и вращайте болт
11. Постукивая по торцу приводного вала пластиковым молотком,
Внимание:
Примечание: если приводной вал отсоединяется с трудом,
используйте латунный
|
Toyota Corolla Fielder. Разборка ступицы задней оси Филдера |

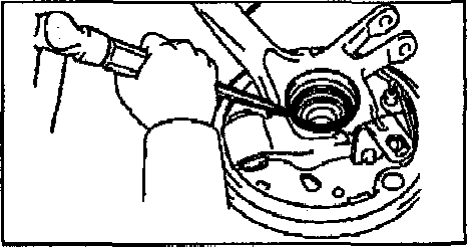

1. Используя шлицевую отвертку и молоток, снимите пыльник

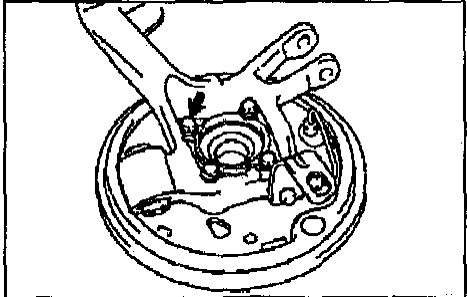

2. Отверните четыре болта и снимите ступицу задней оси в сборе
|
Toyota Corolla Fielder. Сборка ступицы задней оси |
1. Установите тормозной щит и ступицу задней оси в сборе с
подшипником
2. Используя специнструмент и пресс, установите пыльник.
|
Toyota Corolla Fielder. Установка ступицы задней оси |
1. Подсоедините верхний регулировочный рычаг задней подвески к кулаку.
2. Совместите шлицы ступицы задней оси и приводного вала и подсоедините ступицу к валу.
Внимание:
3. Подсоедините нижний рычаг задней подвески.

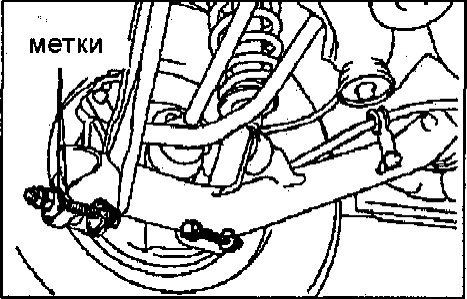

б) Установите эксцентрик регулировки схождения и шайбу эксцентрика совместив метки, сделанные при снятии. Временно затяните гайку.
4. Подсоедините тормозную трубку.
5. Подсоедините трос стояночного тормоза. 6. Установите тормозные колодки левого и правого колес
7. Установите датчики частоты вращения задних колес.
Внимание:
8. Установите тормозной барабан. 9. Отрегулируйте зазор между тормозными колодками и барабаном.
10. Используя специнструмент, установите и затяните новую контргайку
ступицы.
11. Используя зубило, законтрите контргайку.
12, Подсоедините стойку стабилизатора к кулаку. Удерживая ось шарового
13. Прокачайте тормозную систему
14. Стабилизируйте подвеску.
15. Затяните болт крепления верхнего регулировочного рычага к кулаку.
Внимание:
16. Окончательно затяните болты и гайки крепления нижнего рычага задней
подвески Момент затяжки 74 Нм
17. Проверьте и при необходимости отрегулируйте углы установки задних
колес. |
Toyota Corolla Fielder. Схема ступицы задней оси 4 WD |
1 - болт ступицы,
|
