Toyota Corolla Fielder. Балка задней подвески |
Снятие
3. (Модели с задними барабанными тормозами) Снимите тормозной барабан

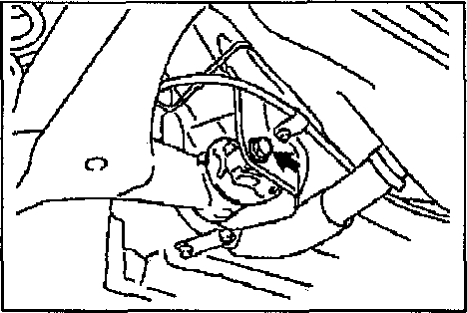

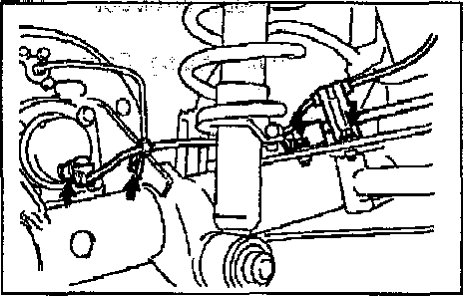

4. Отверните болты, снимите фиксаторы и отсоедините датчики частоты
вращения левого
Внимание:
5. Снимите стабилизатор поперечной устойчивости задней подвески
6. (Модели с задними барабанными тормозами)
7. Отверните болты и снимите левую и правую ступицы задней оси в сборе

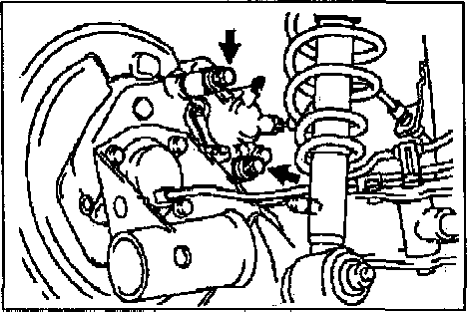

8. Отверните две гайки с нижней стороны стоек и отсоедините стойки от
балки
9. Снимите балку задней подвески.
а) Поддомкратьте балку задней подвески.
б) Отверните две гайки, снимите болты и шайбы.
в) Медленно опустите домкрат и снимите балку задней подвески. |
Toyota Corolla Fielder. Замена сайлент-блока балки задней подвески |
1. Сайлент-блоки выпускаются двух типов.
2. Сайлент-блок производства Tokai rubber industrial 3. Используя зубило и молоток, загните сайлент-блок в двух точках.

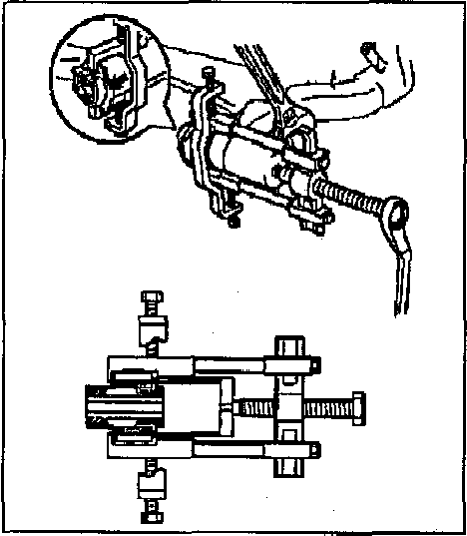

4. Используя специнструмент, снимите сайлент-блок с балки задней
подвески.
5. Установите новый сайлент-блок балки задней подвески.

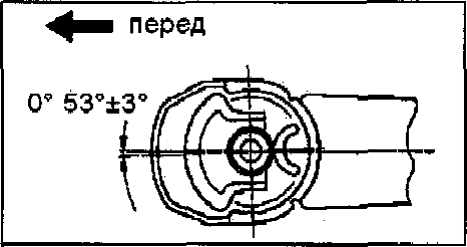

а) Сайлент-блок производства Tokai rubber industrial б) (При установке сайлент-блока производства Bridgestone или при замене балки задней подвески). Сориентируйте новый сайлент-блок, как показано на рисунке
в) Используя специнструмент, установите сайлент-блок на балку задней подвески.
Внимание: при установке будьте осторожны, не повредите резиновую
часть
|
Toyota Corolla Fielder. Установка балки задней подвески |
1. Установите балку задней подвески и временно затяните болты крепления.
а) Поддомкратьте балку задней подвески.
б) Медленно поднимая домкрат подсоедините балку задней подвески к кузову Филдера. Установите два болта с шайбами и временно затяните две гайки.
2. Подсоедините стойки задней подвески и временно затяните гайки крепления.
3. Установите тормозные щиты и ступицы задней оси в сборе с
подшипниками
4. Модели с задними барабанными тормозами
Подсоедините тормозные трубки,
Внимание:
б) Установите фиксатор тормозного шланга.
в) Используя специнструмент, окончательно затяните гайку тормозной
трубки.
5. Установите стабилизатор поперечной устойчивости задней подвески Установите фиксаторы и затяните болты.
Момент затяжки: Внимание: при установке убедитесь, что провод датчика не перекручен.
7. Модели с задними барабанными тормозами
9. Стабилизируйте подвеску. б) Опустите Филдер. Покачайте автомобиль вверх и вниз, чтобы стабилизировать подвеску.
10. Окончательно затяните болты крепления балки задней подвески к
кузову Филдера
11. Окончательно затяните гайки крепления стоек задней подвески.
12. Модели с задними барабанными тормозами 13. Проверьте работу датчиков частоты вращения колес. 14. Проверьте углы установки задних колес. |
Toyota Corolla Fielder. Стабилизатор поперечной устойчивости задней подвески |
Снятие и установка
1. Снимите стабилизатор поперечной устойчивости задней подвески. а) Отверните две гайки, снимите два болта и стабилизатор
2. Установите стабилизатор поперечной устойчивости задней подвески.
Примечание: при повторной установке болты устанавливаются сверху.
|
Toyota Corolla Fielder. Проверка ступицы задней оси |
Проверьте осевой зазор подшипника и биение ступицы задней оси.
б) Модели с задними барабанными тормозами
в) Модели с задними дисковыми тормозами Снимите суппорт тормозного механизма и тормозной диск

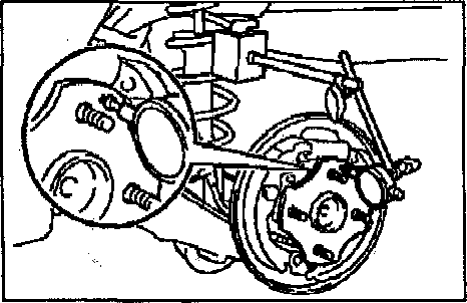

г) Используя стрелочный индикатор, проверьте осевой зазор подшипника
ступицы.
Внимание: если измеренное значение превышает предельно
допустимое,
д) Используя стрелочный индикатор, проверьте биение ступицы. Внимание: если измеренное значение превышает предельно допустимое, замените подшипник в сборе со ступицей
е) Модели с задними барабанными тормозами
ж) Модели с задними дисковыми тормозами з) Установите заднее колесо. Момент затяжки 103 Нм |
Toyota Corolla Fielder. Ступица задней оси (модели 2WD) |

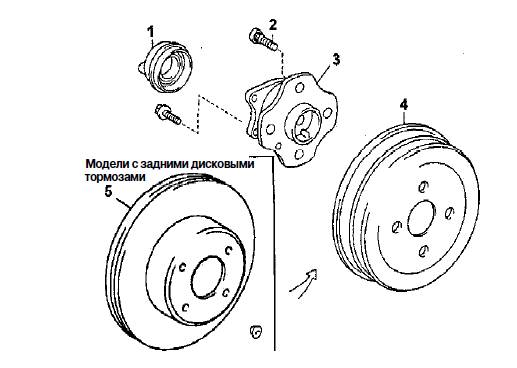

1 - пыльник, 2 - болт ступицы, 3 – ступица задней оси, 4 - тормозной
барабан,
|
Toyota Corolla Fielder. Снятие ступицы задней оси |
1. Снимите заднее колесо
2. Модели с задними барабанными тормозами Снимите тормозной барабан 3. Модели с задними дисковыми тормозами
4. Отверните два болта и отсоедините суппорт тормозного механизма
заднего колеса
5. Модели с задними дисковыми тормозами
6. Отсоедините разъем датчика частоты вращения.

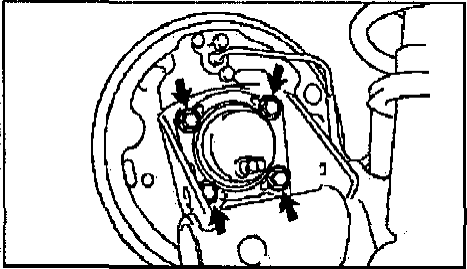

7. Отверните четыре болта и снимите ступицу в сборе с подшипником.
8. Снимите датчик частоты вращения со ступицы
|
Toyota Corolla Fielder. Установка ступицы задней оси |
1. Установите датчик частоты вращения на ступицу.
2. Установите ступицу задней оси в сборе с подшипником на балку задней
подвески
3. Подсоедините разъем датчика частоты вращения, 4. Проверьте осевой зазор подшипника и биение ступицы задней оси
5. Модели с задними барабанными тормозами
6. Модели с задними дисковыми тормозами
7. Модели с задними дисковыми тормозами
8. Установите заднее колесо. Момент затяжки 103 Нм 9. Проверьте углы установки задних колес. 10. Проверьте работу датчиков частоты вращения колес. |
Toyota Corolla Fielder. Замена болта ступицы задней оси |
1. Снимите заднее колесо
3. Модели с задними дисковыми тормозами
4. Модели с задними дисковыми тормозами
5. Снимите болт ступицы задней оси.
б) Используя специнструмент, снимите болт ступицы.
6. Установите новый болт ступицы задней оси.
7. Модели с задними барабанными тормозами
8. Модели с задними дисковыми тормозами
9, Модели с задними дисковыми тормозами
10. Установите заднее колесо. Момент затяжки 103 Нм
|
Toyota Corolla Fielder. Задняя подвеска (модели 4WD) |

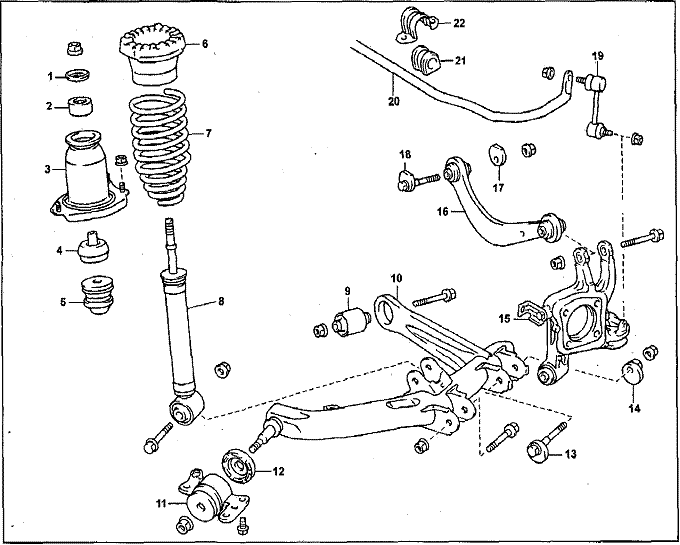

Задняя подвеска (модели Филдера 4WD)
2 - опора стойки,
3 - кронштейн крепления стойки к кузову, 5 - ограничитель хода сжатия пружины, 6 - верхний виброизолятор, 7 - пружина, 8 - стойка задней подвески, 9 - сайлент-блок, 10 - нижний рычаг задней подвески,
11 - передняя опора нижнего рычага, 13 - эксцентрик регулировки схождения, 14 - шайба эксцентрика, 15 - кулак, 16 – верхний регулировочный рычаг задней подвески, 17 - шайба эксцентрика, 18 - эксцентрик регулировки развала, 19 - стойка стабилизатора, 20 - стабилизатор поперечной устойчивости, 21 - втулка стабилизатора, 22 – кронштейн крепления стабилизатора. |
Toyota Corolla Fielder. Снятие стойки задней подвески 4 WD |
1. Снимите заднее колесо
2. Руководствуясь рекомендациями главы "Кузов", снимите следующие
детали:
3. Отсоедините левую и правую стойки стабилизатора поперечной устойчивости от кулака
4. Снимите стойку задней подвески.
б) Отверните гайку с нижней стороны стойки задней подвески и снимите
болт.

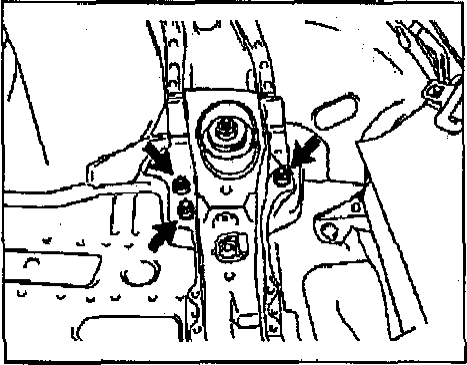

в) Отверните три гайки крепления стойки задней подвески к кузову.
г) Отверните три болта крепления передней опоры нижнего рычага задней подвески.
д) Отожмите нижний рычаг и снимите стойку задней подвески в сборе. |
Toyota Corolla Fielder. Разборка стойки задней подвески |
1. Установите специнструмент для сжатия пружины.
Внимание:
3. Отверните контргайку, расположенную в центре верхней опоры стойки,
удерживая
4. Снимите шайбу, верхнюю опору стойки с кронштейном, верхний виброизолятор и ограничитель хода сжатия пружины.
5. Снимите пружину. Снимите специнструмент с пружины
|
Toyota Corolla Fielder. Проверка амортизатора стойки задней подвески |
Вытягивая и утапливая шток амортизатора, убедитесь, что его ход плавный и отсутствуют постороннее сопротивление или шум. При неисправности замените амортизатор |
Toyota Corolla Fielder. Сборка стойки задней подвески |
1. Используя специнструмент, сожмите пружину.
Внимание:
2. Установите пружину на стойку, совместив паз нижнего седла
стойки
3. Установите верхний виброизолятор в кронштейн верхней опоры стойки.
5. Удерживая шток от проворачивания, при помощи ключа с внутренним
шестигранником затяните контргайку, расположенную в центре верхней
опоры стойки.
|
Toyota Corolla Fielder. Установка стойки задней подвески |
1. Установите стойку задней подвески в сборе
б) Подсоедините стойку к нижнему рычагу задней подвески.
Внимание: зафиксируйте гайку и, вращая болт, произведите
предварительную затяжку
2. Подсоедините левую и правую стойки стабилизатора поперечной устойчивости к кулаку
4. Стабилизируйте подвеску
5. Окончательно затяните гайку с нижней стороны стойки. Момент затяжки 140 Нм
Внимание:
6. Проверьте и при необходимости отрегулируйте углы установки задних колес. |
Toyota Corolla Fielder. Снятие нижнего рычага задней подвески |
1. Снимите заднее колесо 2. Отверните два болта и отсоедините трос №3 стояночного тормоза
3. Отсоедините левую и правую стойки стабилизатора поперечной устойчивости от кулака
4. Снимите нижний рычаг задней подвески.
в) Отверните гайку, снимите эксцентрик регулировки схождения и его шайбу.

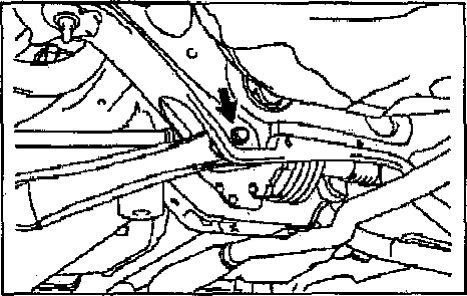

д) Отверните гайку и снимите задний болт крепления нижнего рычага к
подрамнику.
е) Отверните три болта крепления передней опоры нижнего рычага задней
подвески.
ж) Отверните гайку и снимите переднюю опору с нижнего рычага задней подвески.
з) Снимите ограничительную втулку опоры. |
