Расположение компонентов электрооборудования
У всякого юзера (пользователя) , не ремонтника и не
автоэлектрика в голове должен быть элементарный набор знаний по
электрооборудованию своего авто.
Большинство граждан пользуется сложной японской аппаратурой на бытовом уровне не залазя внутрь и не зная как там все в телевизоре (DVD, видеокамере) все устроено, НО куда присоединить шнур ведущий к розетке, на какие нажимать кнопки и что все включить надо бы в идеале через сетевой фильтр, большинство догадывается.
Если по простому - все электрооборудование замкнуто на блоки реле и предохранителей, месторасположение которых нелишне будет знать даже блондинке за рулем .
Зачастую остановка дворников, не работающие стеклоподъемники, не горящие фары - это не катастрофа, а лишь перегоревший соответствующий предохранитель, который подлежит замене.
Для того, чтобы его поменять предохранитель, нужно купить новый, а в магазин желательно идти со сгоревшим старым, если не уверены, что бы взять именно то, т.к. цена ошибки может быть велика.
В два блока предохранителей и реле:
монтажный блок в отсеке двигателя
Монтажный блок под панелью приборов - располагается за крышкой бардачка, сверху. Если хотя бы раз меняли фильтр салона, то вам все дальше ясно. Если неясно - действуем - крышку бардачка открываем, осторожно снаружи боковины крышки с двух сторон сжимаем руками и тянем на себя - крышка бардачка полностью вышла из пазов. Блок предохранителей сверху за крышкой.
Монтажный блок в отсеке двигателя распологается под крышкой капота, справа, рядом с внутренней консолью крыла, как показано на рисунке - позиция 3. Чтобы рис. увидеть в полный размер кликнете по нему .
Принцип работы предохранителей -
при возникновении перегрузки в электрических цепях
- быть расплавленными раньше, чем
будет повреждена электропроводка и электрооборудование .
Для снятия и установки предохранителей типа "А" пользуйтесь специальным съемником типа пинцет.
Порядок замены предохранителей:
- перед заменой выключить зажигание
и все электроприборы.
- устанавливайте предохранители
только нужного номинала силы тока.
- запрещается использовать др.
предметы вместо
предохранителей ("жучки")
- если после замены предохранитель снова перегорает, то
необходимо проверить
электроцепи на обрыв и короткое замыкание.
На крышке коробки с предохранителями указаны наименования электрических цепей и характеристики самих предохранителей - 10 А; 20 А. или др.
Если нет запасного предохранителя , то в крайнем случае производитель рекомендует вынуть плавкий предохранитель из позиции " CIG" (прикуриватель) и использовать его, если номиналы силы тока совпадают (15 А).
Если нет предохранителя с номинальным значением, то используйте предохранитель с более низким значением силы тока, как можно более близким к номинальному.
Комплект запасных предохранителей должен быть в
Монтажный блок под панелью приборов в салоне - расположение предохранителей - схема. а это фото
№ на схеме |
обозначение |
цепь предохранителя |
номинал (А) |
---|---|---|---|
1 |
WASH |
омыватели стекол |
15 |
2 |
WIPER |
стеклоочистители |
25 |
3 |
AM1 |
замок зажигания |
25 |
4 |
ST |
электронный блок управления двигателем |
7,5 |
5 |
DEF I / UP M-HTR |
обогреватель заднего стекла |
10 |
6 |
ECU - IG |
муз.центр (магнитола) |
10 |
7 |
TAIL |
габариты |
15 |
8 |
ECU - B |
задние противотуманные фонари |
10 |
9 |
A/C |
кондиционер |
10 |
10 |
GAUGE |
комбинация приборов |
10 |
11 |
STOP |
стоп- сигналы |
15 |
12 |
FOG |
передние противотуманные фары |
15 |
13 |
IG 2 |
цепь питания |
15 |
14 |
CIG |
прикуриватель |
15 |
15 |
DOOR |
центральный замок |
25 |
16 |
P / POINT |
- |
15 |
17 |
P / W |
электростеклоподъемники |
30 |
18 |
FUEL HTR |
отопитель |
25 |
Монтажный блок в отсеке двигателя - расположение предохранителей - схема
№ на схеме |
обозначение |
цепь предохранителя |
номинал (А) |
---|---|---|---|
1 |
AM 2 |
Электронный блок управления двигателем |
30 |
2 |
DOME |
освещение салона |
15 |
3 |
EFI |
Электронный блок управления двигателем |
15 |
4 |
ALT-S |
генератор |
5 |
5 |
HAZ-TRN |
аварийная сигнализация |
10 |
6 |
HORN |
звуковой сигнал |
10 |
7 |
HEAD LN |
левая фара |
10 |
8 |
HEAD RH |
правая фара |
10 |
Монтажный блок в отсеке двигателя - расположение предохранителей и РЕЛЕ - схема
Примечание : данный рисунок блока развернут, поэтому нумерация предохранителей на этой схеме в обратном порядке по отношению к предыдущей, т.е. позиция 1 будет соответствовать позиции 8 и т.д. есть небольшое расхождение в значениях от перввой таблицы.
обозначение на схеме |
обозначение |
наименование |
номинал (А) |
---|---|---|---|
A |
реле электроусилителя рулевого управления |
||
B |
реле э/м муфты компрессора кондиционера |
||
С |
реле звукового сигнала |
||
D |
реле системы впрыска |
||
Е |
реле № 2 вентилятора радиатора |
||
F |
реле № 1 вентилятора радиатора |
||
а |
EMPS |
электроусилитель рулевого управления |
50 |
b |
HEAD MAIN |
фары |
40 |
с |
A / PUMP |
управление двигателем (2 ZZ- GE) |
50 |
d |
ALT |
система зарядки, обогревательзаднего стекла |
100 |
е |
H-LP CLN |
омыватель фар |
30 |
f |
RDI FAN |
вентиляторы радиатора и конденсатора |
30 |
g |
ABC № 1 или VSC № 1 |
ABS |
30 40 |
h |
ABC № 2 VSC № 2 |
ABS |
40 40 |
1 |
HEAD RH |
правая фара |
15 |
2 |
HEAD LN |
левая фара |
15 |
3 |
HORN |
звуковой сигнал |
10 |
4 |
HAZARD |
указатели поворота и аварийная сигнализация |
10 |
5 |
ALT-S |
система зарядки |
5 |
6 |
|
запасной |
|
7 |
EFI |
Электронный блок управления двигателем , индикаторы режима работы АКПП |
15 |
8 |
DOME |
часы, панель, фары, внутреннее освещение, кондиционер с климат контролем, муз. центр, система предупреждения о невыкл. освещении, дистанц. управление центральным замком, ABC (VSC) |
|
9 |
AM 2 |
30 |
|
10,11,12,13 |
|
резервная цепь |
|
Расположение компонентов электрооборудования в отсеке двигателя.
блок реле VSC
модулятор ABC ( VSC)
блок реле № 2
левый передний датчик SRS
правый передний датчик SRS
Расположение компонентов электрооборудования в салоне.
реле отопителя
монтажные блоки № 10, 12
блок управления электроусилителя рулевого управления
зуммер системы VSC
монтажные блоки № 7, 11
реле - прерыватель указателей поворота
блок реле дополнительного оборудования
блок управления SRS
блок управления двигателем и АКПП
блок управления ABC, TRS, VSC, BA
Расположение компонентов электрооборудования в кузове .
лампа подсветки салона, реле и переключатель управления люком
блок управления центральным замком
датчик замедления ( для модели 4 WD ), датчик замедления и датчик крена (модели с VSC)
Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.
Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю
Примечание: когда в одном узле применяется несколько разъемов, на схеме указываются наименования каждого разъема ( буква алфавита) и и номер контакта.

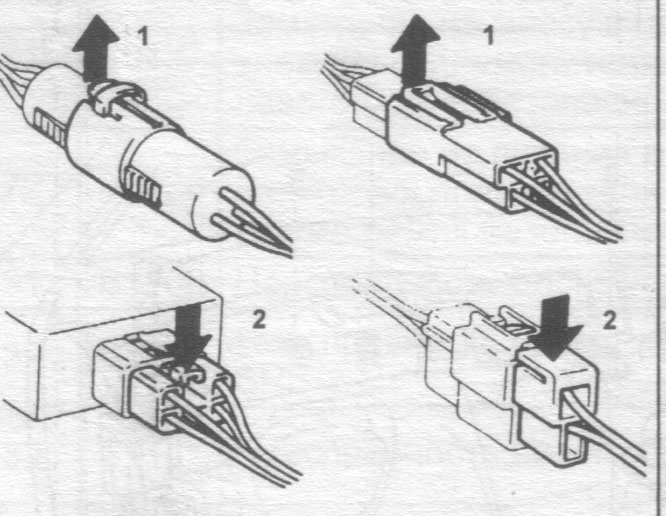

При рассоединении разъемов не тяните за провода и будьте внимательны при отсоединении зажимов фиксаторов
отожмите
нажмите

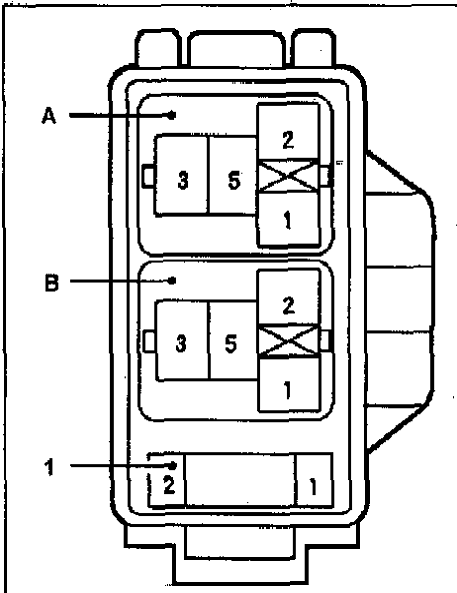

Toyota Corolla Fielder. Блок реле VSC
|
||||||||
Блок реле системы курсовой устойчивости Филдер располагается в отсеке двигателя
Таблица. Блок реле VSC
|
