Toyota Corolla Fielder. Установка молдинга сливного желоба |
1. Если пистоны были повреждены, то замените их. б) Очистите поверхность кузова куском ткани, смоченным в растворителе.
в) При помощи специнструмента нагрейте пистоны и места их креплений.
д) Установите пистоны на клею, как показано на рисунке
Передняя часть
Задняя часть
2. Установите молдинг сливного желоба приблизительно через 30 минут
|
Toyota Corolla Fielder. Люк - схема |
2 - сливной желоб,
10 - ручка шторки люка.
|
При снятии и установке люка руководствуйтесь сборочным рисунком "Люк"
4. Убедитесь, что уплотнитель люка плотно прижат к панели крыши.
Регулировка люка
|
Toyota Corolla Fielder. Панель приборов - схема |

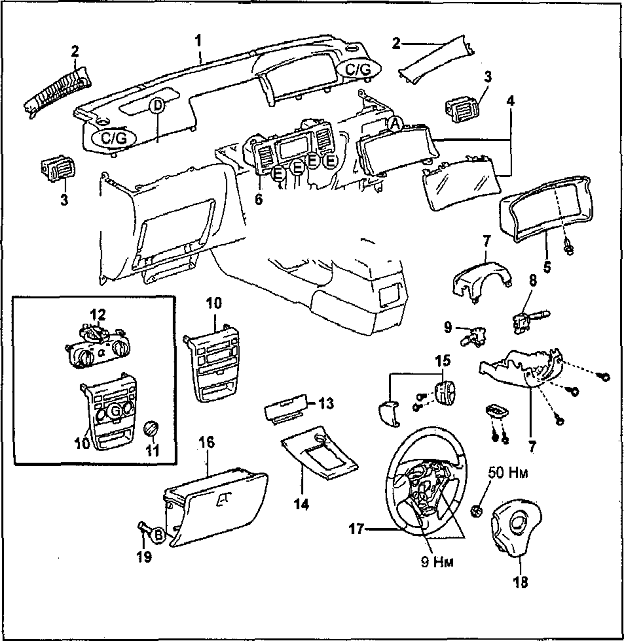

7 - кожух рулевой колонки,
11 - рукоятка,
15 - крышки рулевого колеса,
18 - накладка рулевого колеса,
Панель приборов (продолжение)
1 - кронштейн,
10 - отделка отверстия рычага стояночного тормоза,
|
Toyota Corolla Fielder. Снятие и установка верхней части панели приборов - схема |
Примечание: установку проводите в порядке, обратном снятию
|
Примечание: установку проводите в порядке, обратном снятию.
|
Toyota Corolla Fielder. Снятие и установка панели приборов - описание |
Примечание: установку проводите в порядке, обратном снятию
Примечание: перед использованием обмотайте отвертку защитной лентой.
5. Снимите комбинацию приборов
6. При помощи специнструмента отсоедините четыре фиксатора
7. Снимите пепельницу. б) Отсоедините разъем и снимите отделку центральной консоли.
|
9. Снимите центральную отделку панели приборов.
Модели с ручным управлением кондиционером
а) Переведите переключатель регулировки забора воздуха в положение, показанное
на рис
б) Заклейте защитной лентой места, показанные на рисунке.
в) Снимите рукоятку переключателя скорости вращения вентилятора отопителя
и отверните винт (С)
г) Отсоедините четыре пистона, пять фиксаторов и отсоедините
центральную отделку панели приборов
д) Отсоедините разъемы и снимите центральную отделку панели приборов
Модели с автоматическим управлением кондиционером
а) При помощи отвертки отсоедините четыре пистона и четыре фиксатора
и отсоедините центральную отделку панели приборов.
б) Отсоедините разъемы и снимите центральную отделку панели приборов.
10. Снимите магнитолу с центральными дефлекторами,
а) Отверните четыре винта (Е)
б) Отсоедините шесть пистонов и снимите магнитолу с центральными
дефлекторами в сборе.

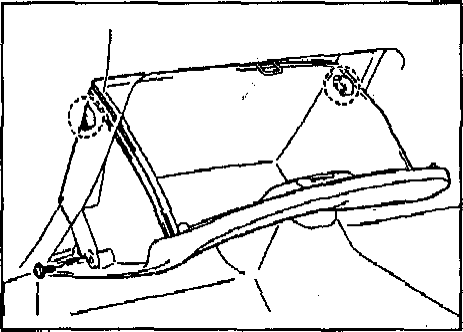

11. Отверните винт (В), отсоедините фиксаторы и снимите вещевой ящик
12. Снимите отделку передней стойки (см. раздел "Отделка крыши").
13. Снимите подушку безопасности пассажира
(см. главу "Система безопасности SRS "
14. Снимите верхнюю часть панели приборов
(см. рис. "Снятие
и установка верхней части панели приборов")

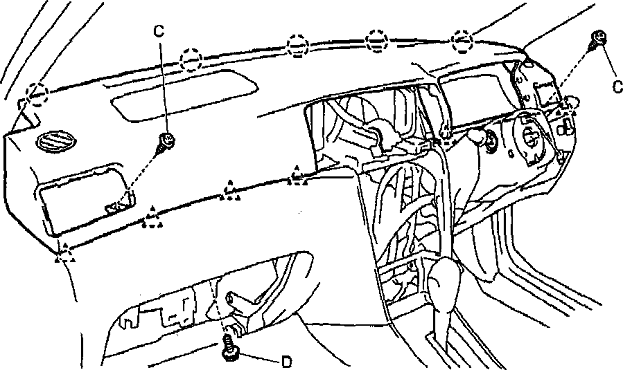

а) Отверните болт (D) и два винта (С). Момент затяжки болта 20 Нм
б) При помощи специнструмента отсоедините шесть пистонов и снимите
верхнюю часть панели приборов.
15. Модели с ручным управлением кондиционером
Снимите панель управления кондиционером и отопителем
(см. главу "Кондиционер, отопление и вентиляция")
16. Снимите кожухи рулевой колонки (см. главу "Рулевое управление")

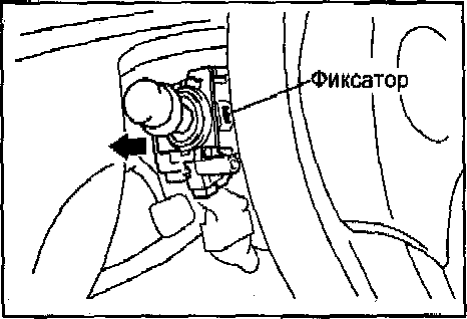

17. Отсоедините разъем, фиксатор и снимите переключатель света
фар и указателей поворотов.

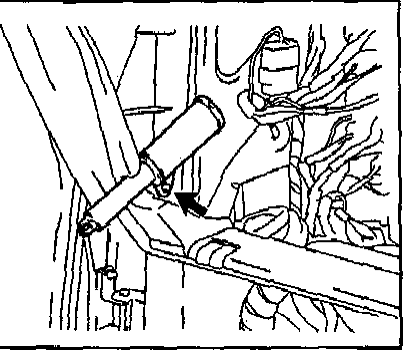

18. Отсоедините разъем, надавите на фиксатор, как показано на рисунке,
и снимите переключатель управления стеклоочистителем и омывателем.
19. Отсоедините фиксатор и снимите направляющую вещевого ящика.
20. Отсоедините четыре пистона и снимите воздуховод
21. При помощи отвертки отсоедините четыре фиксатора и снимите отделку
отверстия рычага стояночного тормоза
Примечание: перед использованием обмотайте отвертку защитной лентой
22. Снимите коврик центральной консоли.
23. Отверните два болта (F), четыре винта (С) и снимите центральную консоль
24. Снимите отделку порога передней двери (см. раздел "Отделка крыши").
25. Снимите переднюю боковую отделку салона (см. раздел "Отделка крыши").
26. Снимите нижнюю отделку панели приборов со стороны водителя.
а) При помощи отвертки отсоедините четыре фиксатора.
б) Отверните два винта (G) и снимите отделку.
27. Снимите нижнюю часть панели приборов
(см. рис.
"Снятие и установка нижней части панели приборов")
а) Отсоедините диагностический разъем "DLC".
б) Снимите рычаг привода замка капота.
в) Отсоедините разъемы и снимите переключатели панели приборов.
г) Отсоедините шесть пистонов.
д) Отверните три винта (Н или I), три винта (К) и винт (Н).
е) Отверните два болта (F), болт (J или L) и снимите нижнюю часть панели
приборов.
28. Отверните винт (G) и снимите кронштейн
29. Снимите дополнительный вещевой ящик
Toyota Corolla Fielder. Снятие отделки крыши |
Отделка крыши (универсал)
10 - боковина спинки заднего сиденья,
13 - отделка порога задней двери,
16 - крышка № 1 вещевого ящика багажного отделения,
18 - отсек для хранения инструментов,
Отделка крыши (универсал) – продолжение
4 - держатель солнцезащитного козырька,
8 - лампа освещения салона,
|
Toyota Corolla Fielder. Снятие отделки крыши - описание |
1. Снимите следующие детали
б) Отделки порогов задних боковых дверей
в) Переднюю боковую отделку салона
г) Уплотнители передних и задних боковых дверей.
2. Снимите следующие детали:
3. Снимите четыре пистона, повернув их на 90° против часовой стрелки,
4. При помощи отвертки отсоедините пистоны и снимите отделку
направляющей
5. Отверните три винта, при помощи отвертки отсоедините пистоны
6. При помощи отвертки отсоедините пистоны и снимите отделку задней
стойки
7. Снимите следующие детали
|
Toyota Corolla Fielder. Снятие отделки крыши , модели с люком - схема |
1 - уплотнитель люка, 2 – отделка крыши,
3 - вспомогательная ручка,
8 - лампа освещения салона, |
Toyota Corolla Fielder. Снятие отделки крыши , модели с люком - описание |
а) При помощи отвертки снимите плафон лампы местной подсветки.
18. Снимите лампу освещения салона
19. Снимите вспомогательную ручку,
б) Отверните два винта и снимите вспомогательную ручку
20. Снимите держатель солнцезащитного козырька
21. Снимите отделку крыши.

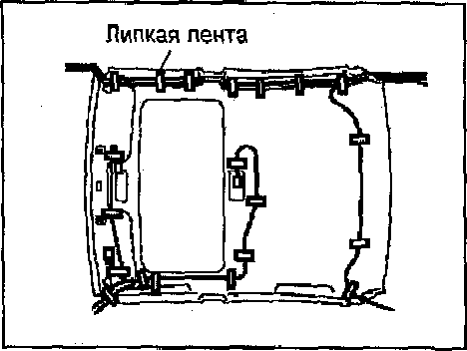

Установка
Седан, универсал
|
