Таблица запасных частей
№ | Номер детали | Наименование запчасти | |
1 | 264032600117 | ASSY. REAR SHOCK ABSORBER | |
2 | 3123231576 | WASHER | |
3 | 11063996167 | HEX BOLT M 16X1.5X125 | |
4 | 12140601606 | NYLOC NUT M 16X1.5 | |
5 | 11063996108 | HEX BOLT M 14X1.5X70 | |
6 | 12140601401 | NYLOC NUT M 14X1.5 |

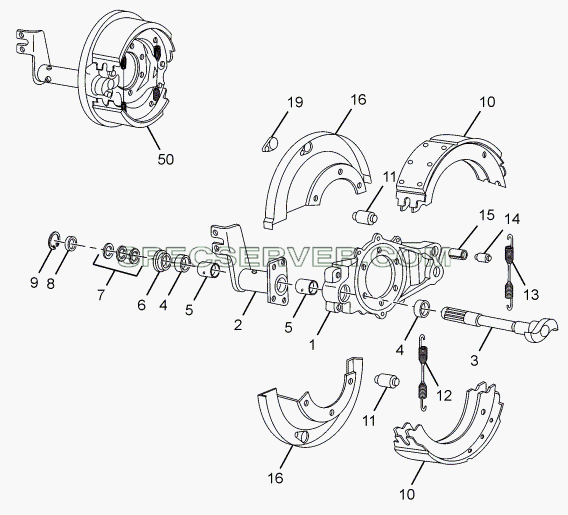

№ | Номер детали | Наименование запчасти | |
- | 264342100171 | KIT - LINING SET (STD) | |
- | 264342100172 | KIT - LINING SET (R/S I) | |
- | 264342100173 | KIT - LINING SET (R/S II) | |
1 | 264342103702 | TORQUE PLATE LH | |
1 | 264342103703 | TORQUE PLATE RH | |
2 | 264142100170 | ASSY. CHAMBER MTG. BRACKET LH | |
2 | 264142100171 | ASSY. CHAMBER MTG. BRACKET RH | |
3 | 264142105104 | CAM SHAFT LH | |
3 | 264142105105 | CAM SHAFT RH | |
4 | 264142107703 | OIL SEAL | |
5 | 264142103404 | BUSH (BRONZE) | |
6 | 264142108602 | SLEEVE (DELRIN) | |
7 | 264142108304 | SHIM 0.50 MM | |
7 | 264142108305 | SHIM 0.30 MM | |
8 | 264142108306 | SHIM 1.00 MM | |
8 | 264142108306 | SHIM 1.00 MM | |
9 | 264142104301 | CIRCLIP | |
10 | 264342100110 | ASSY. BRAKE SHOE (STD) | |
11 | 264142109906 | ROLLER | |
12 | 264142108705 | SPRING PULL OFF (CAM END) | |
13 | 264142108706 | SPRING PULL OFF (FULCRUM END) | |
14 | 264142106704 | FULCRUM PIN | |
15 | 264142103405 | FULCRUM PIN BUSH | |
16 | 264142108212 | DUST COVER FRONT (TOP) | |
16 | 264142108213 | DUST COVER FRONT (BOTTOM) | |
19 | 257342107501 | GROMMET | |
50 | 264342100122 | ASSY. FRONT BRAKE LH | |
50 | 264342100124 | ASSY. FRONT BRAKE RH |

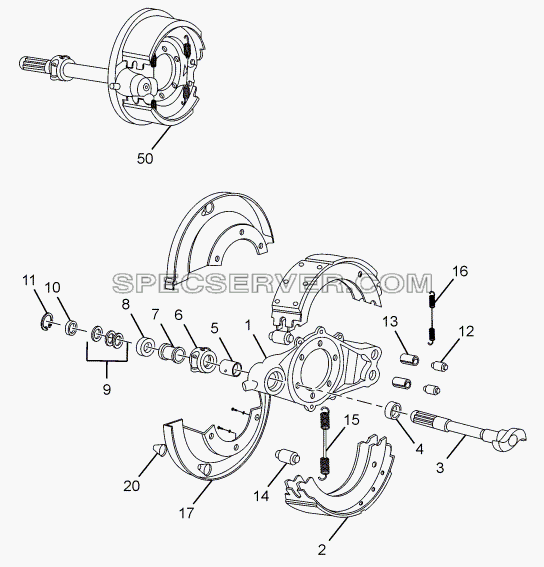

№ | Номер детали | Наименование запчасти | |
- | 264342100171 | KIT - LINING SET (STD) | |
- | 264342100172 | KIT - LINING SET (R/S I) | |
- | 264342100173 | KIT - LINING SET (R/S II) | |
1 | 264342303702 | TORQUE PLATE - LH | |
1 | 264342303703 | TORQUE PLATE - RH | |
2 | 264142100110 | ASSY. BRAKE SHOE (STD) | |
3 | 264142305106 | CAM SHAFT REAR LH | |
3 | 264142305107 | CAM SHAFT REAR RH | |
4 | 264142107703 | OIL SEAL | |
5 | 264142103404 | BUSH (BRONZE) | |
6 | 264142300191 | ASSY. BRACKET CAM SHAFT | |
7 | 264142308603 | SPACER (CAM SHAFT) | |
8 | 264342108601 | SLEEVE | |
9 | 209342109204 | WASHER 1.50 MM | |
9 | 264142108304 | SHIM 0.50 MM | |
9 | 264142108305 | SHIM 0.30 MM | |
10 | 264142108306 | SHIM 1.00 MM | |
11 | 264142104301 | CIRCLIP | |
12 | 264142106704 | FULCRUM PIN | |
13 | 264142103405 | FULCRUM PIN BUSH | |
14 | 264142109906 | ROLLER | |
15 | 264142108705 | SPRING PULL OFF (CAM END) | |
16 | 264142108706 | SPRING PULL OFF (FULCRUM END) | |
17 | 264142308210 | DUST COVER (TOP) | |
17 | 264142308211 | DUST COVER (BOTTOM) | |
20 | 257342107501 | GROMMET | |
50 | 264342300105 | ASSY. REAR BRAKE RH | |
50 | 264342300106 | ASSY. REAR BRAKE LH |
