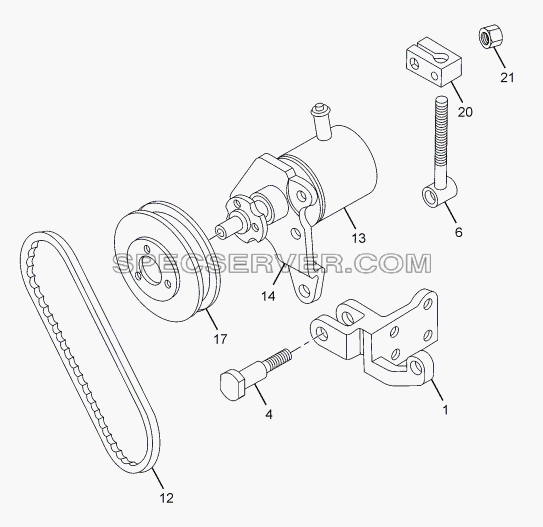

Таблица запасных частей
№ | Номер детали | Наименование запчасти | |
1 | 253423400109 | ASSY.BRACKET -LHD | |
4 | 252523116704 | PIN | |
6 | 253323400103 | ASSY. TENSIONER | |
12 | 253420156310 | V BELT (COGGED-925 LG) | |
13 | 252723110103 | ASSY POWER STEERING PUMP (ZF) | |
14 | 252523403304 | BRACKET, HYD. PUMP (ZF) | |
17 | 252523407006 | PULLEY (POWER STEERING):CAST | |
20 | 3141550228 | CLAMPING PIECE | |
21 | 3521550272 | CLAMPING NUT |
№ | Номер детали | Наименование запчасти | |
- | 264746800104 | ASSY BKT (RESERVOIR MTG) (ZF) | |
- | 265146200170 | ASSY STEERING GEAR BOX MTG.BRACKET (LHD) | |

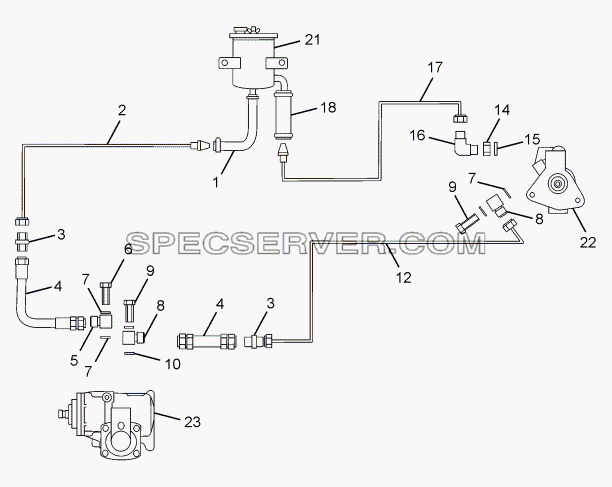

- | POWER STEERING PIPE LINES | ||
1 | 270546805801 | RUBBER HOSE | |
2 | 264146800139 | ASSY.TUBE (GEAR BOX TO TANK) | |
3 | 16420801509 | COUPLING BODY L15 | |
4 | 265144800101 | 3/8 INCH HIGH PRESSURE HOSE ASSY | |
5 | 16560501505 | BANJO BODY 15 | |
6 | 16530901801 | BANJO M18X1.5 | |
7 | 16220710282 | SEALING WASHER 18X22 CU | |
8 | 257344106802 | BANJO BODY (ON STRG GEAR BOX INLET PORT) | |
9 | 257344106803 | BANJO | |
10 | 16220710240 | SEALING WASHER 16X20 CU | |
12 | 264746800108 | ASSY TUBE (PUMP TO GEAR BOX) | |
14 | 257443509201 | SEALING RING (ON OIL PUMP INLET PORT) | |
15 | 17050501205 | O RING 25.0X2.65 (ON OIL PUMP INLET PORT) | |
16 | 257646806803 | ELBOW | |
17 | 265146800111 | ASSY.TUBE 15 OD (STG GB TO RESERVOIR) | |
18 | 264146805805 | RUBBER HOSE POWER STEERING COMPONENTS | |
21 | 264146800138 | ASSY. POWER STEERING HYDRAULIC TANK (ZF) | |
22 | 264046000113 | ASSY.POWER STEERING GEAR BOX (M/S ZF)LHD | |
23 | 252723110103 | ASSY POWER STEERING PUMP (ZF) |

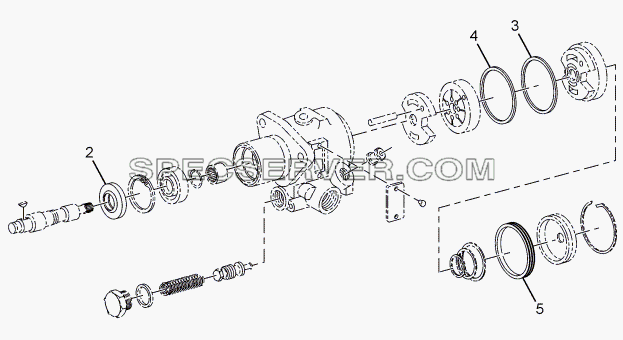

№ | Номер детали | Наименование запчасти | |
- | 257323100102 | PUMP SEAL KIT, ZF, CONSISTING OF : | |
2 | OIL SEAL | ||
3 | 'O' RING | ||
4 | SUPPORT RING | ||
5 | PROTECTING SEALING RING |

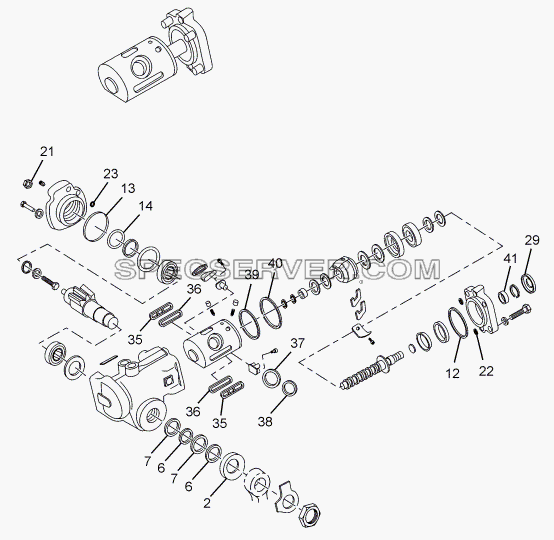

№ | Номер детали | Наименование запчасти | |
- | 257346210102 | SEAL KIT (POWER STEERING GEAR BOX) CONSISTING OF : | |
2 | DUST SEAL | ||
6 | SUPPORT RING | ||
7 | GASKET | ||
12 | ‘O’ RING | ||
13 | ‘O’ RING | ||
14 | SEALING RING | ||
21 | SEALING NUT | ||
22 | ‘O’ RING | ||
23 | ‘O’ RING | ||
29 | PROTECTIVE CAP | ||
35 | SUPPORT PLATE | ||
36 | GASKET | ||
37 | GASKET | ||
38 | GASKET | ||
39 | GASKET | ||
40 | GASKET | ||
41 | SHAFT SEAL |
№ | Номер детали | Наименование запчасти | |
2 | 257344400128 | ASSY. FILTER | |
3 | 265946207910 | DIPSTICK ASSY. |

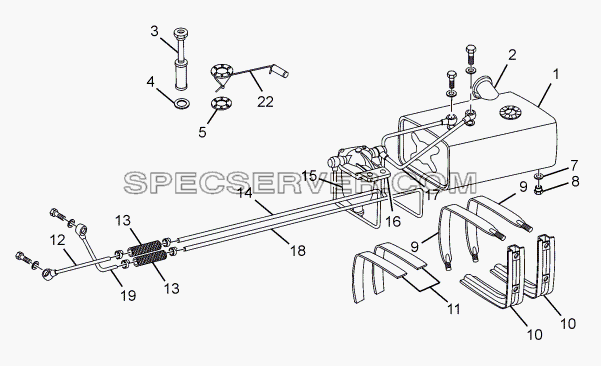

№ | Номер детали | Наименование запчасти | |
1 | 265147000101 | ASSY.FUEL TANK COMP.WITH STRAP & SUPPORT | |
2 | 0424700605J | ASSY. FUEL TANK CAP | |
3 | 265147100159 | ASSY. SUCTION TUBE | |
4 | 16220510577 | SEALING WASHER 38X44 AL | |
5 | 257454207502 | SEAL RING | |
7 | 16081001808 | SCREW PLUG AM 18X1.5 | |
8 | 16220710282 | SEALING WASHER 18X22 CU | |
9 | 265147500102 | ASSY. STRAP | |
10 | 264047500104 | ASSY. BRACKET (FUEL TANK MTG) | |
11 | 265147507701 | RUBBER PACKING | |
12 | 265147600164 | ASSY.SUCTION LINE-INTAKE TO HOSE | |
13 | 3124760026 | RUBBER HOSE | |
14 | 265147600162 | ASSY. SUCTION FUEL PIPE (HOSE TO WATER SEPARATOR) | |
15 | 264147100113 | ASSY. WATER SEPERATOR | |
16 | 264147600114 | ASSY. BRACKET | |
17 | 265147600161 | ASSY SUCTION LINES (TANK TO WATER SEPERATOR) | |
18 | 265147600165 | ASSY. RETURN FUEL LINE (RUBBER HOSE TO TANK ) | |
19 | 265147600166 | ASSY.SUCTION PIPE W/SEP.TO INTAKE | |
22 | 265154210129 | ASSY. TANK UNIT |

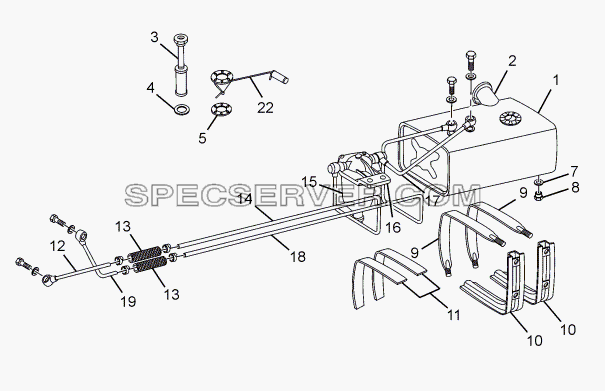

№ | Номер детали | Наименование запчасти | |
1 | 265147000101 | ASSY.FUEL TANK COMP.WITH STRAP & SUPPORT | |
2 | 0424700605J | ASSY. FUEL TANK CAP | |
3 | 265147100159 | ASSY. SUCTION TUBE | |
4 | 16220510577 | SEALING WASHER 38X44 AL | |
5 | 257454207502 | SEAL RING | |
7 | 16081001808 | SCREW PLUG AM 18X1.5 | |
8 | 16220710282 | SEALING WASHER 18X22 CU | |
9 | 265147500102 | ASSY. STRAP | |
10 | 264047500104 | ASSY. BRACKET (FUEL TANK MTG) | |
11 | 265147507701 | RUBBER PACKING | |
12 | 265147600164 | ASSY.SUCTION LINE-INTAKE TO HOSE | |
13 | 3124760026 | RUBBER HOSE | |
14 | 265147600162 | ASSY. SUCTION FUEL PIPE (HOSE TO WATER SEPARATOR) | |
15 | 264147100113 | ASSY. WATER SEPERATOR | |
16 | 264147600114 | ASSY. BRACKET | |
17 | 265147600161 | ASSY SUCTION LINES (TANK TO WATER SEPERATOR) | |
18 | 265147600165 | ASSY. RETURN FUEL LINE (RUBBER HOSE TO TANK ) | |
19 | 265147600164 | ASSY.SUCTION LINE-INTAKE TO HOSE | |
22 | 265154210129 | ASSY. TANK UNIT |
№ | Номер детали | Наименование запчасти | |
- | 264149208219 | BRACKET | |
- | 265149210128 | ASSY.BOTTOM NOISE SHIELD - REAR | |
- | 265149210145 | ASSY.BOTTOM NOISE SHIELD FRONT | |
- | 265149210147 | ASSY.BOTTOM NOISE SHIELD FLAP(FRONT) | |
1 | 265149210182 | ASSY.FRONT PIPE WITH FLEX.BELLOW (BS-II) | |
2 | 3124921080 | SEALING FLANGE | |
4 | 264043500102 | ASSY. VACUUM CYLINDER | |
6 | 265154219908 | ASSY. MAGNETIC VALVE WITH DIN TER AND HSG. | |
7 | 264149200126 | ASSY. EXHAUST BRAKE UNIT | |
8 | NSS | ASSY. INTERMEDIATE FLANGE | |
9 | NSS | ASSY. INTERMEDIATE FLANGE | |
10 | NSS | ASSY. INTERMEDIATE FLANGE | |
11 | NSS | ASSY. INTERMEDIATE FLANGE | |
12 | 3521441250 | BUSH | |
13 | 3521441350 | BUSH | |
14 | 264749200101 | ASSY.EXHAUST BRAKE COVER | |
16 | 265149100130 | ASSY. SILENCER WITH TAIL PIPE AND BRACKET | |
26 | 269849207702 | RUBBER HANGER (EXHAUST) |

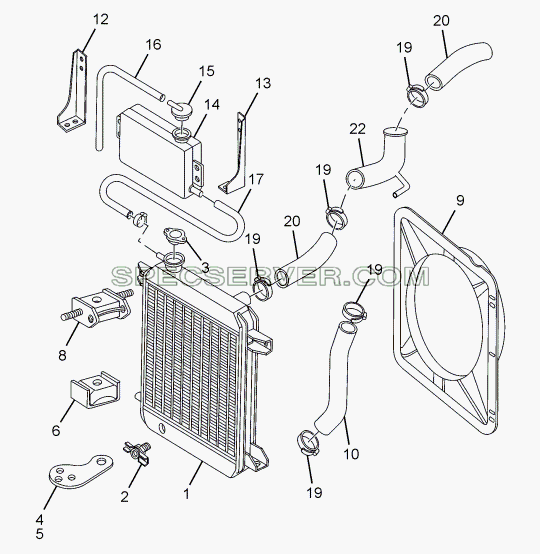

№ | Номер детали | Наименование запчасти | |
- | 252550104201 | CLAMP | |
1 | 253450100189 | ASSY. RADIATOR (AL CORE, PLASTIC TANK) | |
2 | 252750100335 | ASSY. DRAIN COCK | |
3 | 252750100336 | ASSY. PRESSURE CAP | |
4 | 253450400101 | ASSY. BRACKET RH | |
5 | 253450400102 | ASSY. BRACKET LH | |
6 | 253450000103 | ASSY. RADIATOR MOUNTING PAD BOTTOM | |
8 | 253450000110 | ASSY. RADIATOR MOUNTING PAD TOP | |
9 | 253450506301 | FAN SHROUD | |
10 | 253450105809 | RUBBER HOSE | |
12 | 252750100235 | ASSY. CLAMP RH | |
13 | 252750100254 | ASSY. CLAMP LH | |
14 | 252750100313 | ASSY. AUX. WATER TANK | |
15 | 254750106305 | CAP (AUX. WATER TANK) | |
16 | 252750106915 | PIPE (L = 320 MM) | |
17 | 252550106918 | PIPE (L = 400 MM) | |
19 | 254750104222 | HOSE CLAMP (50 DIA) | |
20 | 252550005812 | RUBBER HOSE (RADIATOR TOP TO THERMOSTAT) | |
22 | 253450100140 | ASSY RETURN PIPE(RAD TO W.PUMP-CAB HEAT) |
