ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







18

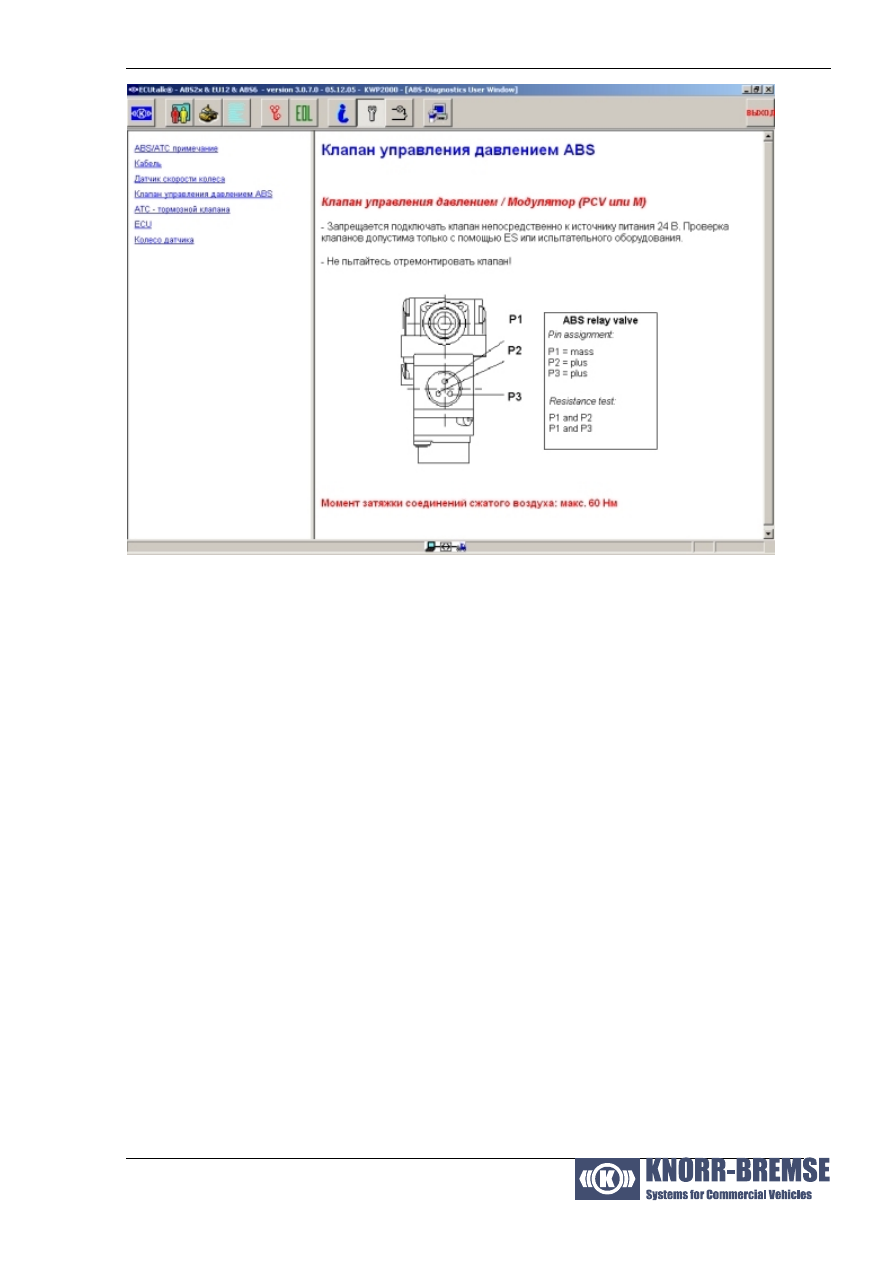

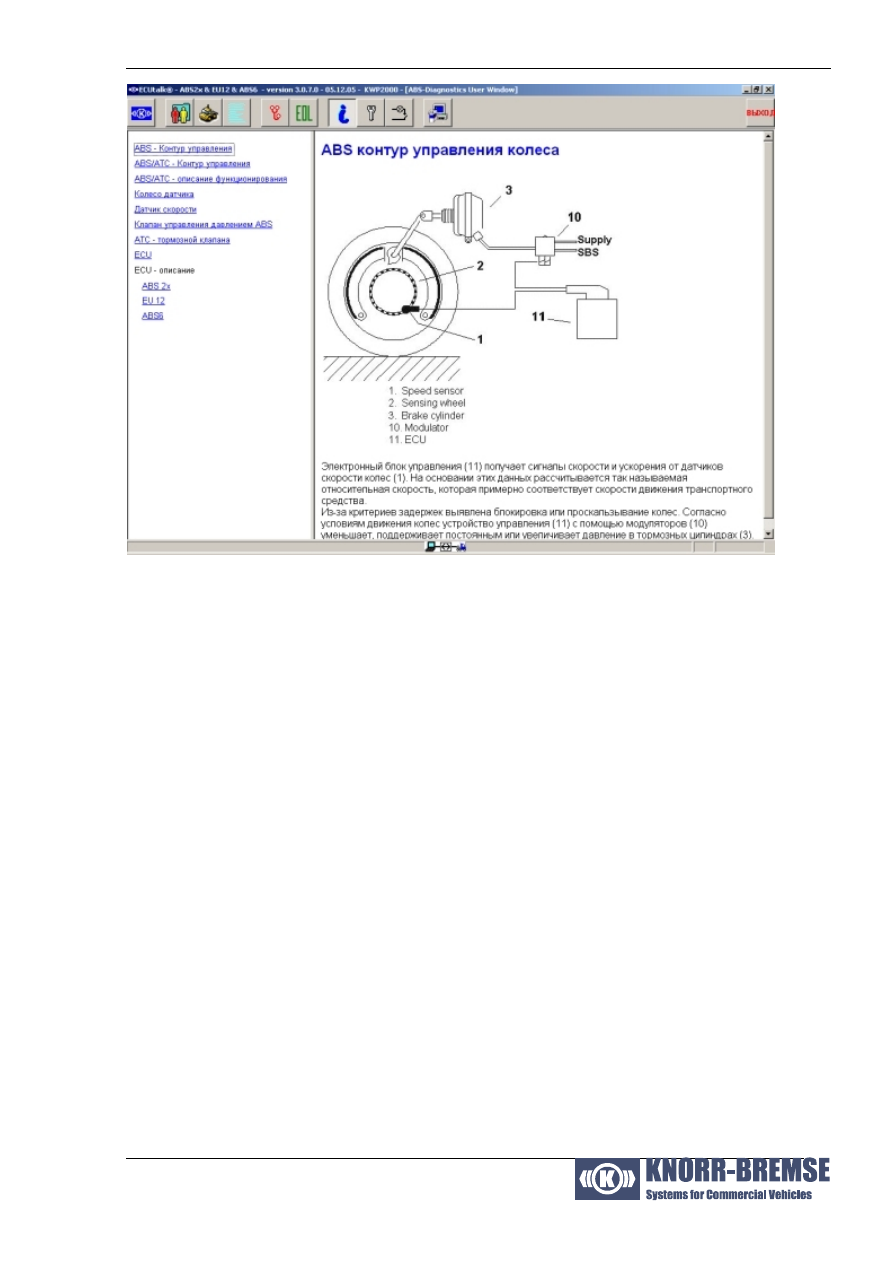

Информация по ремонту

При нажатии кнопки с изображением инструмента, Вы получаете доступ к
справочной информации по ремонту систем ABS

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







19

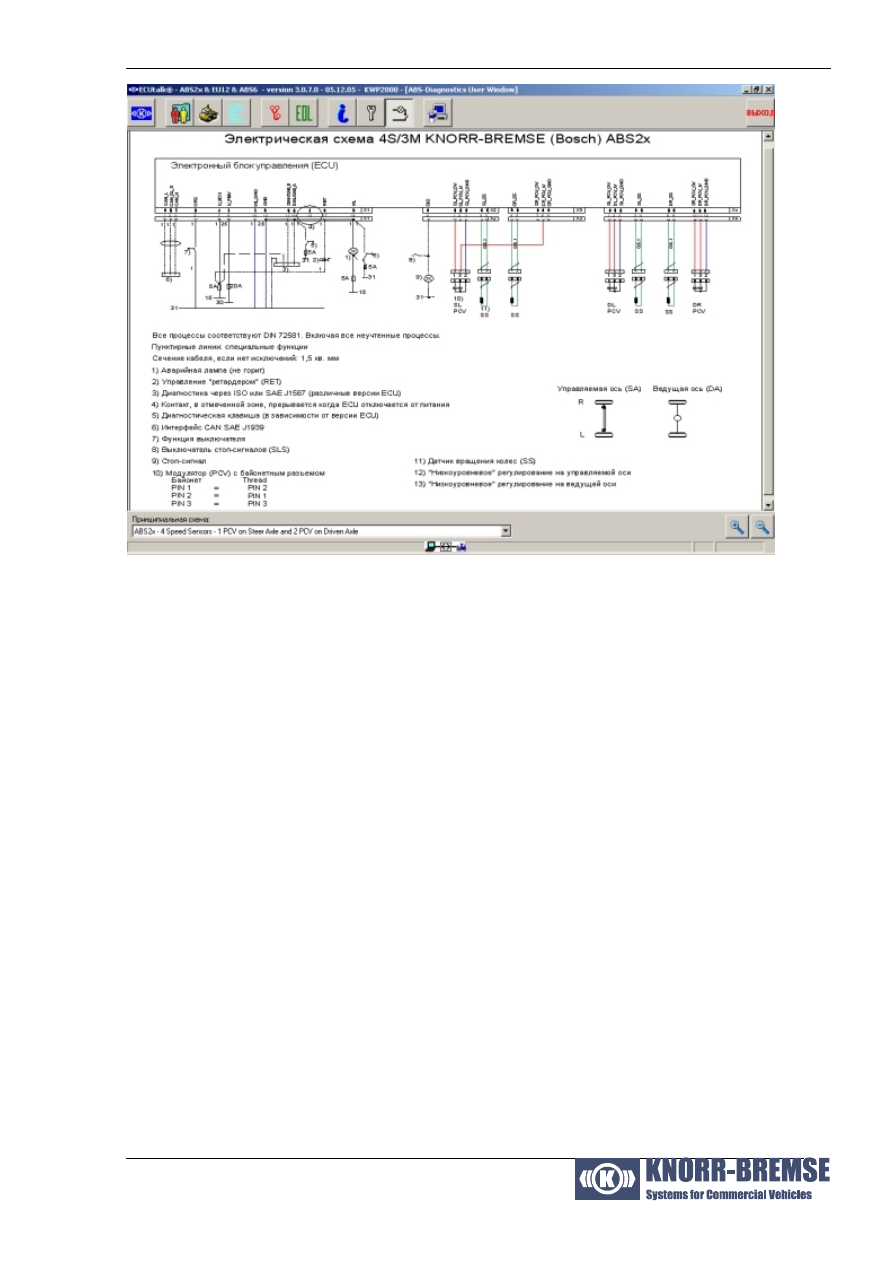

Информация по электрическим схемам

При нажатии кнопки с изображением электрической цепи, Вы получаете доступ к
любым схемам электрических соединений систем ABS.

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







20



Вы можете выбрать другую схему в окне списка в левом нижнем углу экрана и
изменить масштаб изображения кнопками в правом нижнем углу.

Если Вы изменили масштаб рисунка в окне, то Вы можете "тянуть" и перемещать
рисунок внутри окна, щелкнув на рисунке и удерживая нажатой левую кнопку
мыши. Рисунок будет следовать за движением курсора. При отпускании кнопки
рисунок останется в этом положении. таким образом легко перемещать рисунок.



Сервисная диагностика

Вы можете начать сервисную диагностику нажав соответствующую кнопку в
верхней части окна, при этом будет запущен пошаговый процесс испытания. Этот,
так называемый метод управляемой диагностики, означает, что Вы будете шаг за
шагом управлять программой диагностики. Вы можете переходить к другим
шагам, нажимая кнопки "Следующий" и "Назад" или прервать процесс кнопкой
"Отмена".

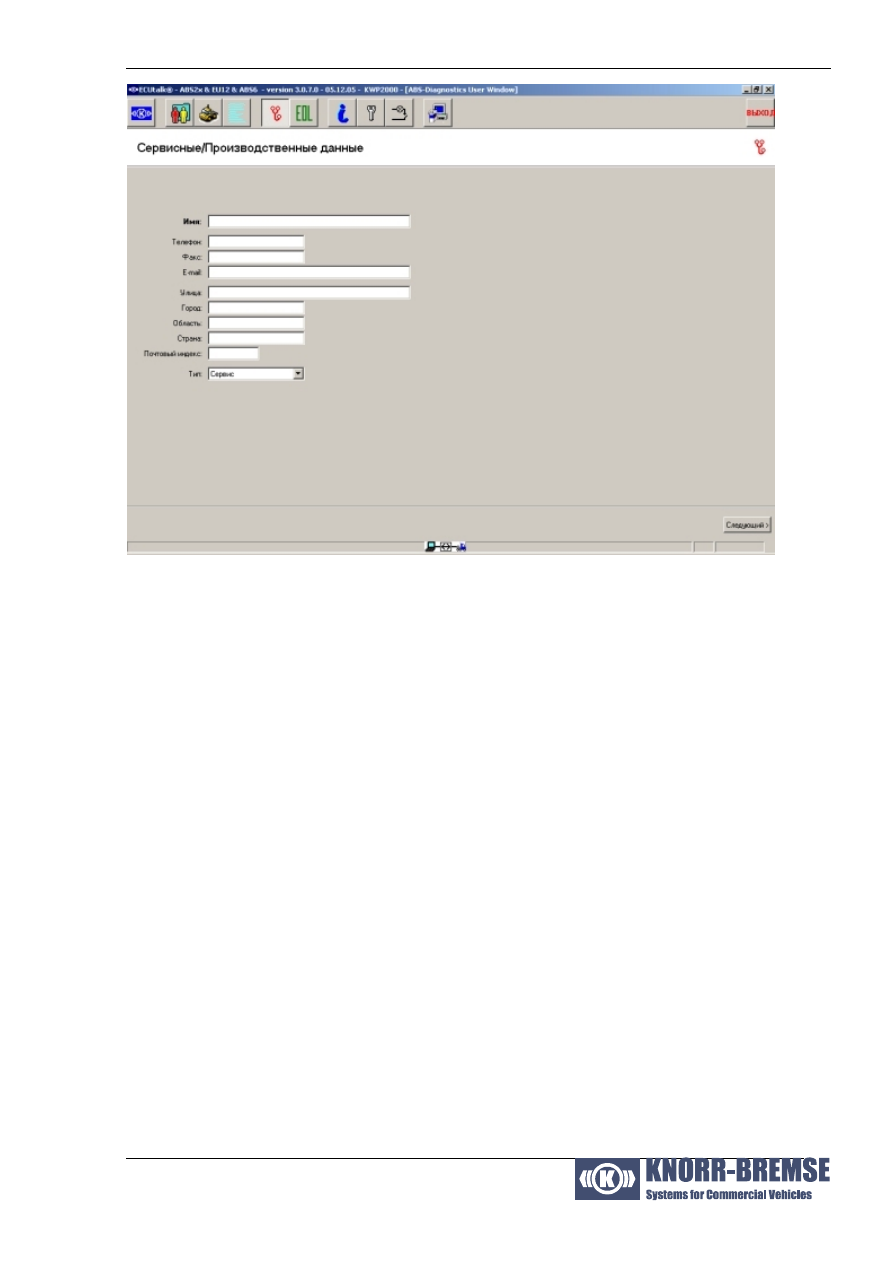

Сервисные/Производственные данные

Вы можете внести любую информацию относительно сервисной диагностики.
Если вы выберете заводскую диагностику, то окно "Выбор клиента" выводиться не
будет.

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







21



Содержимое этого окна сохраняется в регистре. Поэтому, Вы должны ввести эти
данные сразу после начала работы. Данные, введенные в последнем сеансе
работы, будут сохранены.
