А079-000.00.00-10РК







136



032.00.00  ЧАСТЬ  4

ХОДОВАЯ СИСТЕМА АВТОБУСА





Таблица 70

№ пункта

СОДЕРЖАНИЕ

№стр.

032.10.00

Раздел  1  Передняя ось

137

032.10.01

Перечень специальных инструментов 137

032.10.02

Контрольные технические данные 139

032.10.03

Снятие и установка передней оси в сборе 139

032.10.04

Снятие и разборка ступицы переднего колеса 140

032.10.05

Сборка и установка ступицы переднего колеса 141

032.10.06

Снятие и разборка поворотной цапфы 143

032.10.07

Осмотр, сборка и установка поворотной цапфы 143

032.10.08

Осмотр балки передней оси 145

032.10.09

Снятие и установка поперечной рулевой тяги 146

032.10.10

Регулировка углов установки передних колёс 146

032.10.11

Ремонт передних рессор 148

032.20.00

Раздел   2  Задний мост

149

032.20.01

Перечень специальных инструментов 149

032.20.02

Контрольные технические данные 152

032.20.03

Снятие и установка заднего моста 152

032.20.04

Снятие задней ступицы и опорного диска задних тормозных колодок 153

032.20.05

Снятие главной передачи и дифференциала 154

032.20.06

Ремонт узла шестерни хвостовика 156

032.20.07

Ремонт узла ведомой шестерни дифференциала 161

032.20.08

Установка дифференциала и регулировка зазоров и пятна контакта хвосто-
вика и ведомой шестерни

163

032.20.09

Осмотр задней балки и ремонт ступицы заднего колеса 166

032.20.10

Ремонт задних рессор 170





А079-000.00.00-10РК





137



032.10.00  РАЗДЕЛ  1

ПЕРЕДНЯЯ ОСЬ

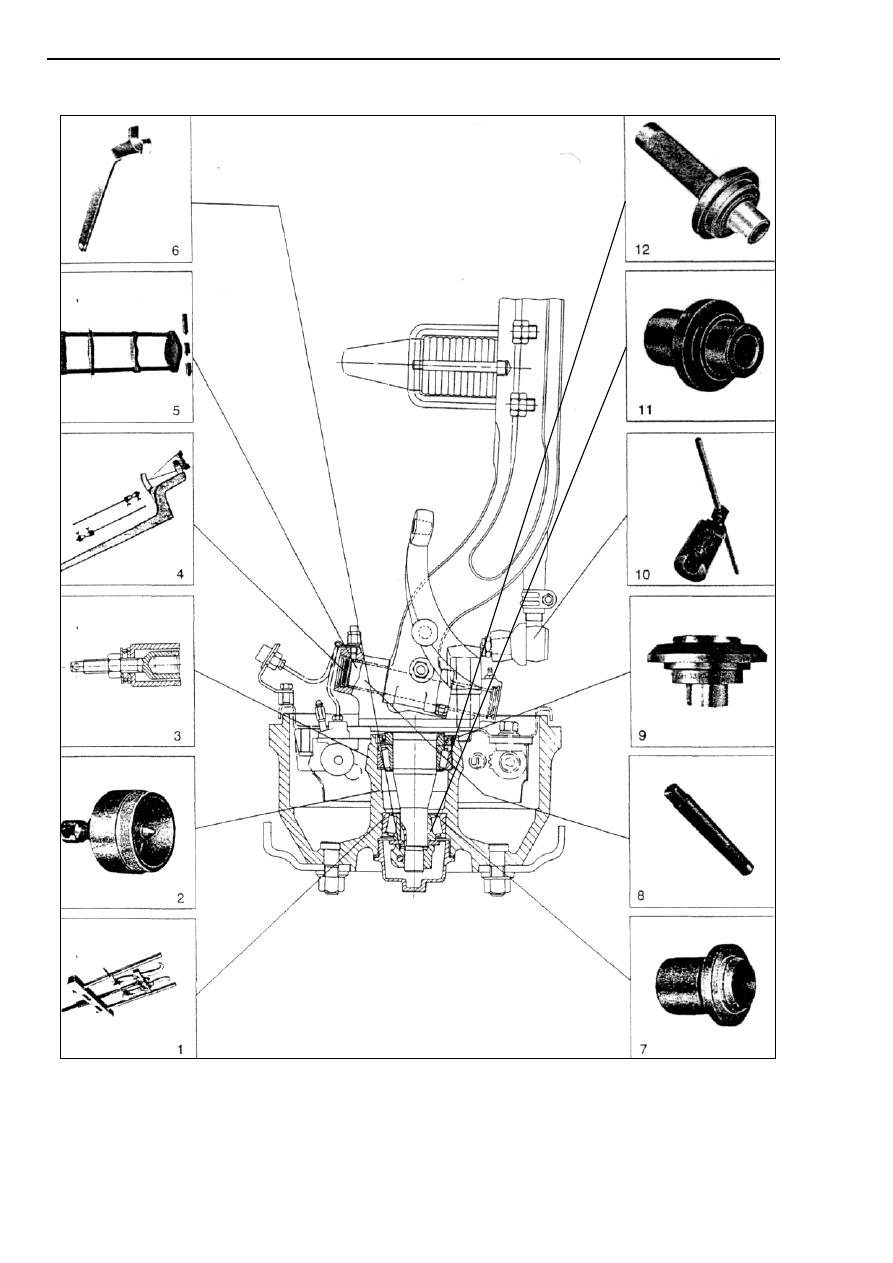

032.10.01  ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ



Таблица 71

№

ОПИСАНИЕ

№ детали

1.

Съёмник для снятия наружных колец подшипников

2640 5890 3506

2.

Съёмник для снятия передней ступицы

2641 5890 3301

3.

Приспособление для установки передней ступицы в сборе

2651 5890 3314

4.

Измерительный прибор для измерения угла наклона шкворня и колеса

000 5890 123

5.

Приспособление для выпрессовки и запрессовки шкворней

321 5891 233

6.

Ключ на 40,5 для откручивания разрезной гайки передней оси

2640 5890 3302

7.

Оправка для установки наружного кольца наружного подшипника ступицы

2651 5890 3503

8.

Рукоятка для оправок

2640 5890 3511

9.

Оправка для установки манжеты ступицы

2640 5890 3510

10.

Съёмник для снятия наконечников рулевых тяг и болта с шаровым наконечни-
ком

312 589 0633 или

2654 5890 3304

11.

Оправка для установки внутреннего кольца наружного подшипника ступицы
колеса

2651 5890 3308

12.

Оправка для установки наружного кольца внутреннего подшипника ступицы
колеса

2651 5890 3501
























А079-000.00.00-10РК







138






РИС. 271







А079-000.00.00-10РК





139



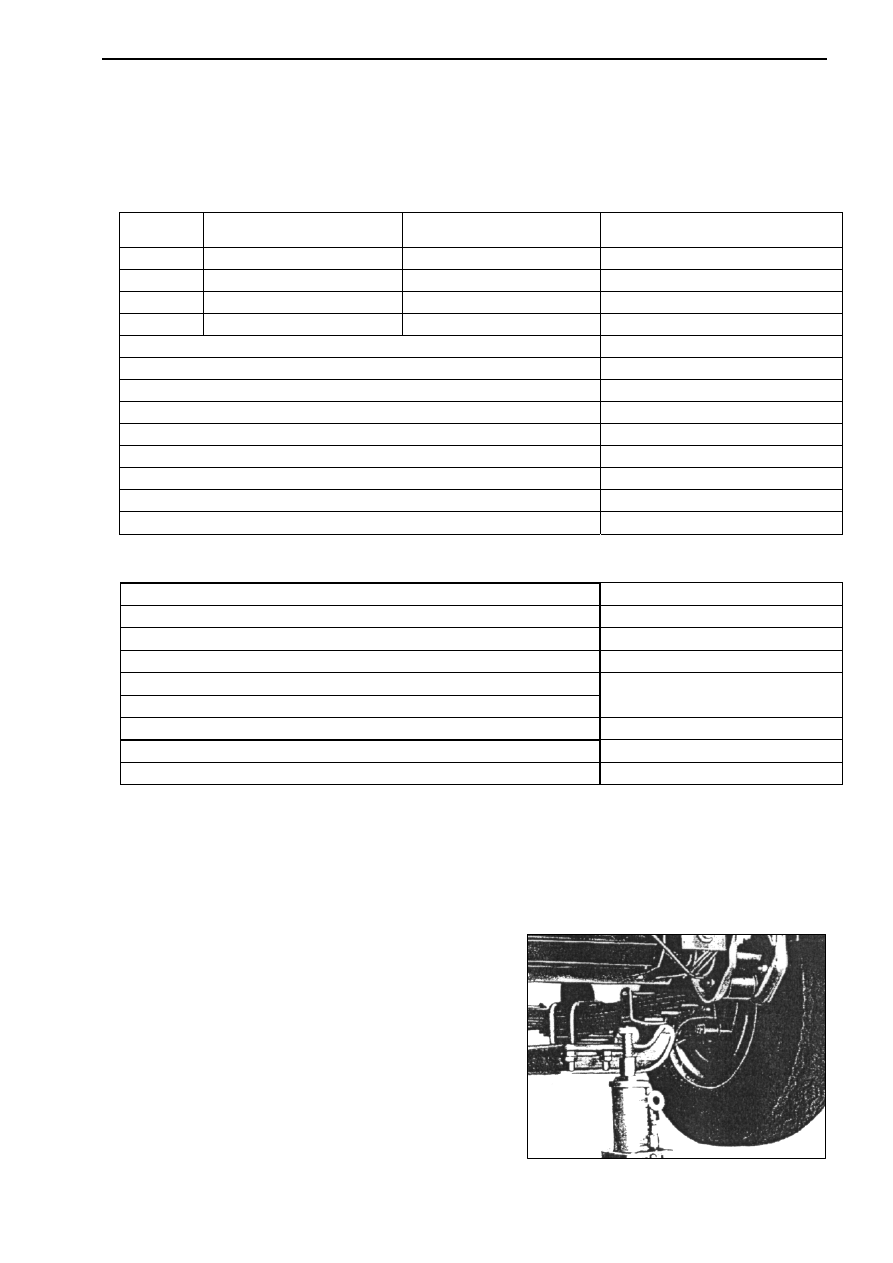

032.10.02  КОНТРОЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ


Регулировочные данные приведены в виде таблиц 72-73.



Таблица 72

С т а н д а р т н ы е   и   р е м о н т н ы е   р а з м е р ы   д е т а л е й   п е р е д н е й   б а л к и



Диаметр поворотного

шкворня, мм.

Внутренний диаметр втул-

ки под шкворень, мм.

Диаметр отверстия под шкворень

в балке, мм.

Стандарт 30,037-30,028

30,065-30,098

30,000-30,021

Стандарт-1 30,305-30,295

30,325-30,364

30,267-30,292

Ремонт-1 30,645-30,634

30,658-30,697

30,600-30,625

Ремонт-2 31,006-30,995

31,025-31,064

30,967-30,992

Начальный диаметр отверстия поворотной цапфы под втулку

34,969-35,031

Внешний диаметр втулки шкворня 35,076-35,060
Осевой зазор между поворотной цапфой и балкой 0,025-0,10
Доступные толщины регулировочных шайб 0,5

и от 0,8 до 1,7 с шагом 0,1 мм

Внутренний диаметр под подшипник в поворотной цапфе 54,990-54,997
Наружный диаметр подшипника в поворотной цапфе 34,991-34,975
Диаметр отверстия под внутренний подшипник в ступице 94,962-94,992
Диаметр отверстия под наружный подшипник в ступице 79,938-79,968
Осевой зазор подшипников ступицы переднего колеса

0,03 - 0,06 мм.





Таблица 73

Данные для регулировки передних колёс

Схождение колёс (измеряется на ободе колеса)

0-3 мм

Угол поперечного наклона шкворня

9°30

′

Продольный наклон поворотного шкворня

1°30

′

Угол развала колёс

1°

Максимальный угол поворота передних колёс

41° -43°

МОМЕНТ ЗАТЯЖКИ в кг·м





Колёсные гайки

35-40

Стремянки

18

Монтажные болты суппорта тормозных колодок

12






032.10.03  СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕЙ ОСИ В СБОРЕ




СНЯТИЕ:

1)

Установите автобус на смотровую яму. Установите противооткатные башмаки спереди и сзади задних

колес.  Ослабьте  гайки  крепления  передних  колес.  Поставьте
два домкрата под рессоры передней оси (см. рис.272).

2)

Не устанавливайте один домкрат под серединой бал-

ки передней оси для ее поддержки.

3)

Поднимите  автобус  до  момента,  когда  передние  ко-

леса  оторвутся  от  земли.  Установите  под  раму  автобуса  стра-
ховочные подпорки под лонжероны рамы перед рессорами.

4)

Открутите и снимите гайки передних колес. Снимите

передние  колеса.  Отсоедините  тормозные  пневматические
трубки от тормозных камер. Закройте концы трубок резиновы-
ми колпачками.

5)

Снимите шплинт и открутите гайку крепления паль-

ца продольной рулевой тяги к поворотному рычагу. Используя
приспособления 312 589 06 33 или 2654 5890 3304 выпрессуйте
палец продольной рулевой тяги из поворотного рычага

РИС. 272

рулевого механизма.
