Motor Industries Co. ltd.



MICO

КОНСТРУКЦИЯ ТНВД - VE6/12F1200R925-2

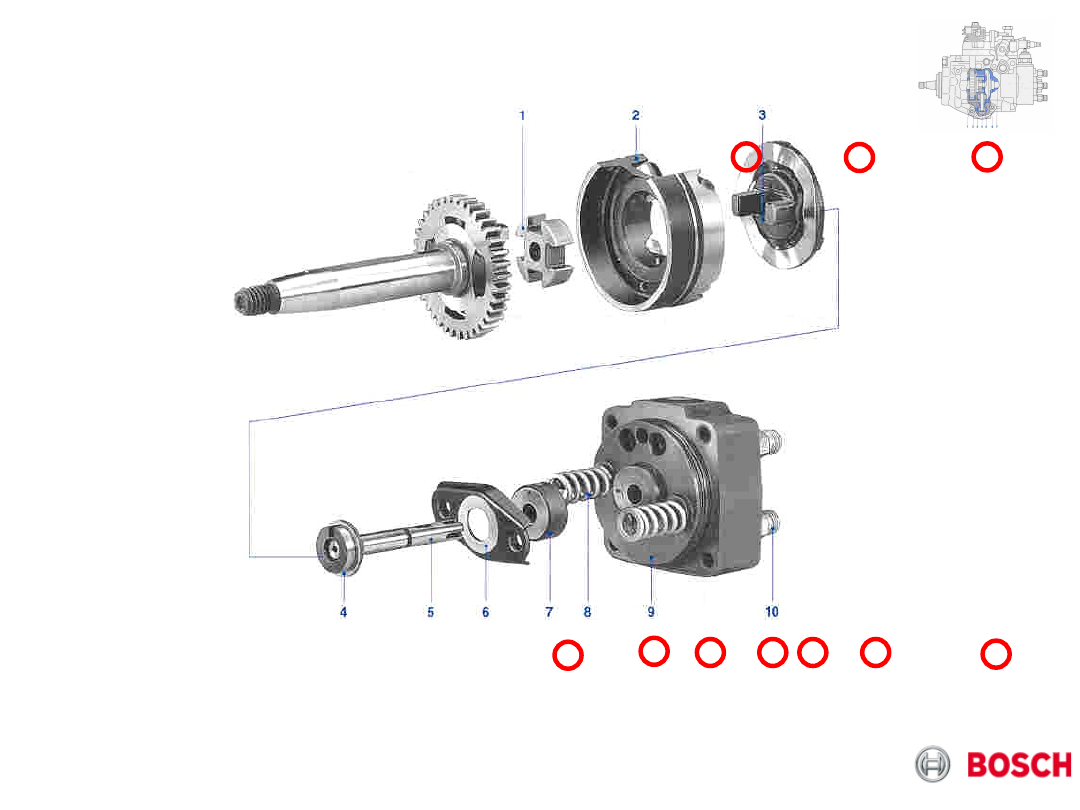

ПОРЯДОК РАЗМЕЩЕНИЯ ДЕТАЛЕЙ В РАСПРЕДЕЛИТЕЛЕ

ПОРЯДОК РАЗМЕЩЕНИЯ ДЕТАЛЕЙ В РАСПРЕДЕЛИТЕЛЕ

1. КРЕСТОВИНА

2. РОЛИКОВОЕ КОЛЬЦО

3. КУЛАЧКОВАЯ ШАЙБА

4. НОСОК ПЛУНЖЕРА

5. ПЛУНЖЕР

6. ПРУЖИННЫЙ МОСТИК

7. РЕГУЛИРОВОЧНАЯ ВТУЛКА

8. ВОЗВРАТНАЯ ПРУЖИНА

9. ФЛАНЕЦ РАСПРЕДЕЛИТЕЛЯ

10. ШТУЦЕР С КЛАПАНОМ





Motor Industries Co. ltd.



MICO

ДОЗИРОВАНИЕ ТОПЛИВА В ТНВД - VE6/12F1200R925-2

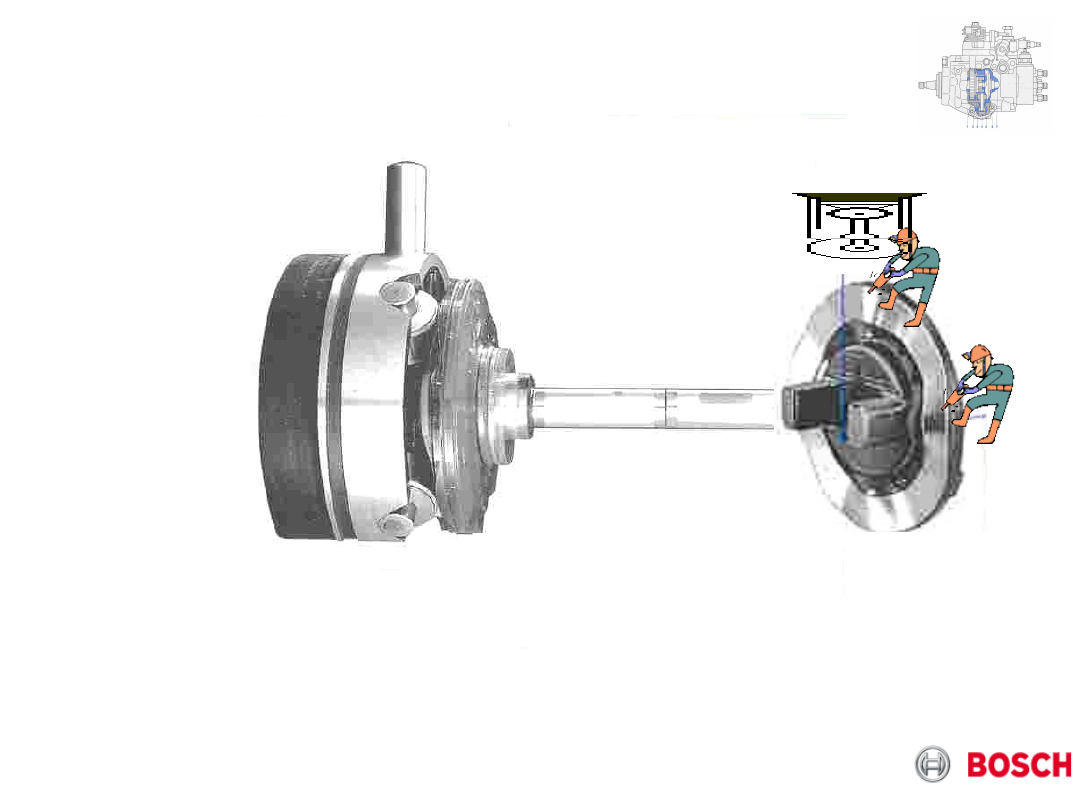

ВРАЩАЮЩАЯСЯ КУЛАЧКОВАЯ ШАЙБА

БЛАГОДАРЯ ПРОФИЛЮ КУЛАЧКОВ…

ПРИОБРАЗУЕТ ВРАЩЕНИЕ ПРИВОДНОГО ВАЛА…

ВО ВРАЩАТЕЛЬНО ПОСТУПАТЕЛЬНОЕ ДВИЖЕНИЕ ПЛУНЖЕРА





Motor Industries Co. ltd.



MICO

ДОЗИРОВАНИЕ ТОПЛИВА В ТНВД - VE6/12F1200R925-2

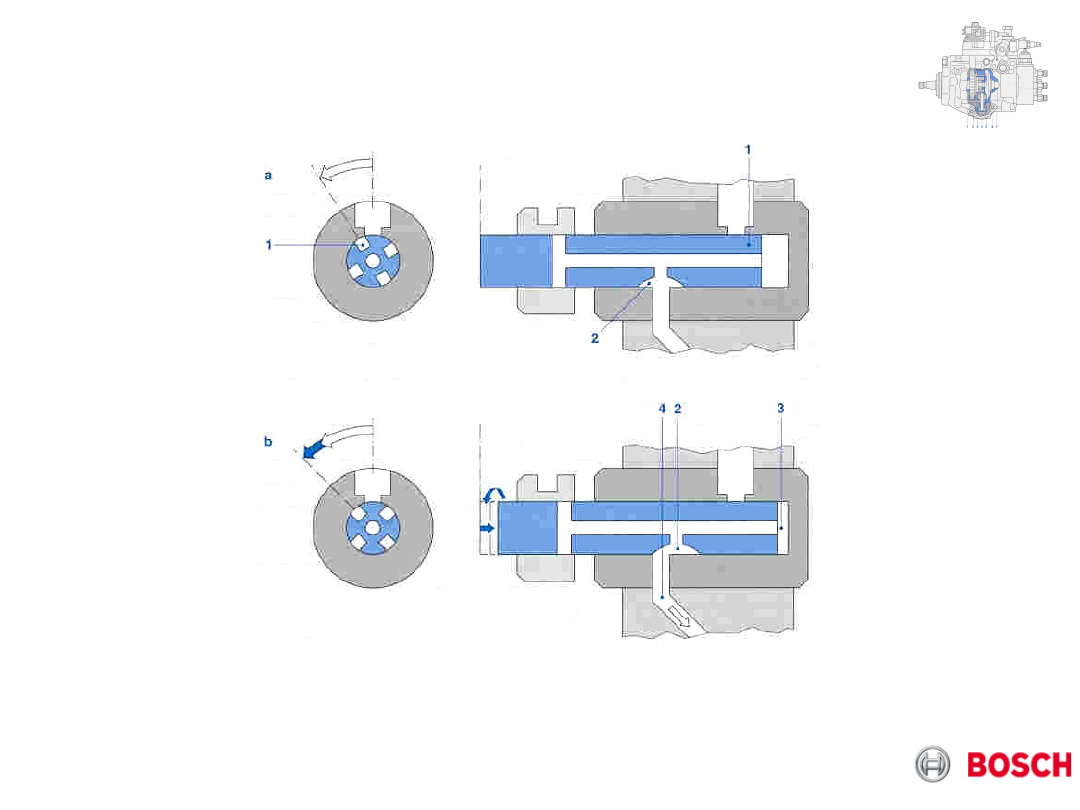

ФАЗЫ ДВИЖЕНИЯ ПЛУНЖЕРА

a – впускное отверстие закрыто

В НМТ плунжера кромка распределительного

шлица 1 закрывает впускное отверстие

и распределительная канавка 2 открывает

выпускное отверстие

b – нагнетание топлива

Вовремя хода плунжер создает

в камере 3 высокое давление.

Топливо нагнетается через

выпускное отверстие 4

к форсунке





Motor Industries Co. ltd.



MICO

ДОЗИРОВАНИЕ ТОПЛИВА В ТНВД - VE6/12F1200R925-2

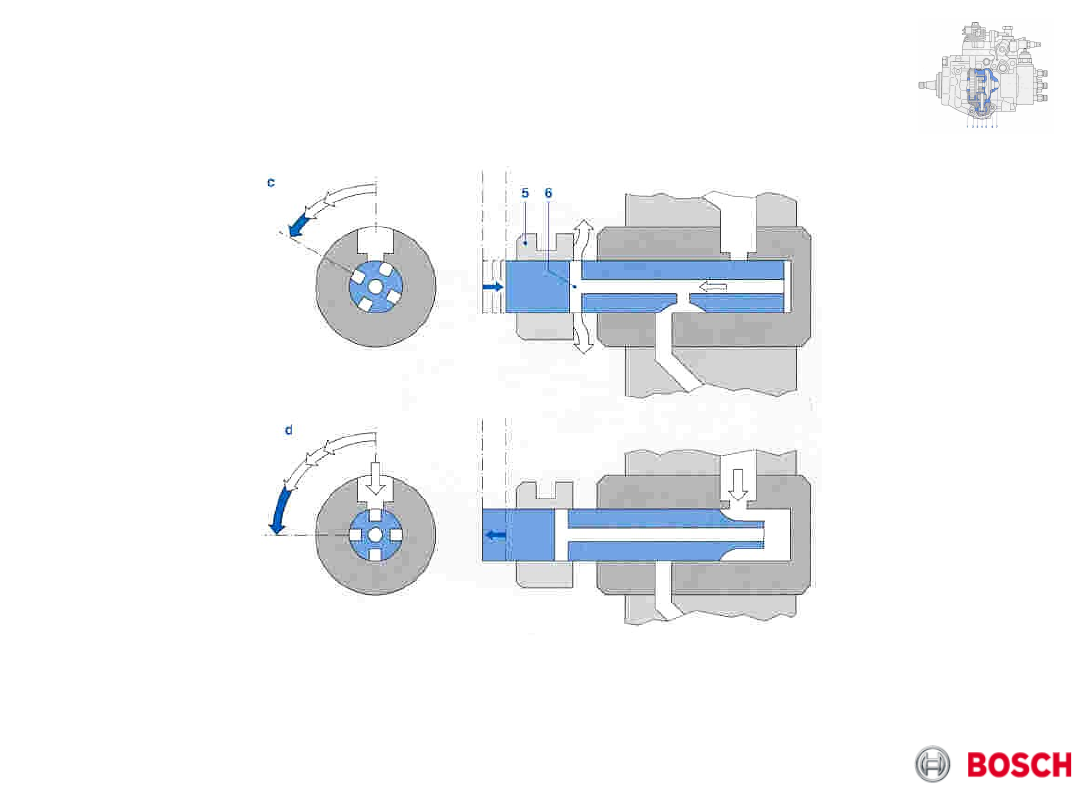

ФАЗЫ ДВИЖЕНИЯ ПЛУНЖЕРА

с – конец подачи

Нагнетание топлива окончено,

поскольку регулирующая втулка

5 открыла управляющее отверстие 6

d – подвод топлива

Перед ВМТ плунжера открывается

впускное отверстие. Во время

обратного хода плунжера к НМТ

камера высокого давления заполняется

топливом и управляющее отверстие

плунжера снова закрывается.

Выпускное отверстие также закрыто
